OPERATING INSTRUCTIONS

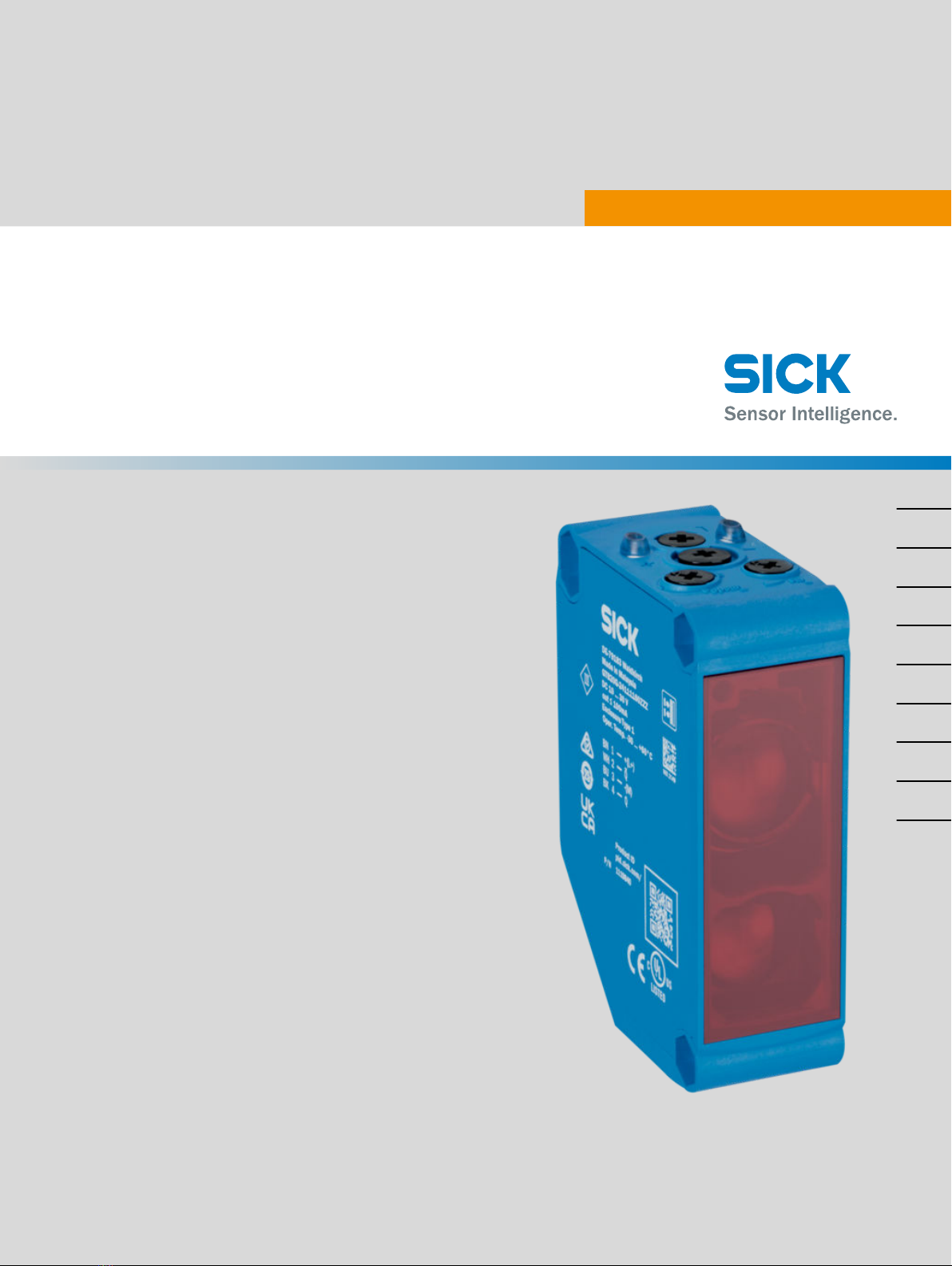

GTE20

Compact photoelectric sensors

BETRIEBSANLEITUNG

GTE20

Kompakt-Lichtschranke

Beschriebenes Produkt

G20

GTE20

Hersteller

SICK AG

Erwin-Sick-Str. 1

79183 Waldkirch

Deutschland

Fertigungsstandort

SICK Malaysia

Rechtliche Hinweise

Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben

bei der Firma SICK AG. Die Vervielfältigung des Werks oder von Teilen dieses Werks

ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes

zulässig. Jede Änderung, Kürzung oder Übersetzung des Werks ohne ausdrückliche

schriftliche Zustimmung der Firma SICK AG ist untersagt.

Die in diesem Dokument genannten Marken sind Eigentum ihrer jeweiligen Inhaber.

Originaldokument

Dieses Dokument ist ein Originaldokument der SICK AG.

2006/42/EC

SAFETY

BETRIEBSANLEITUNG

8026845.1GXN/2022-11-05 | SICK B E T R I E B S A N L E I T U N G | GTE20 3

Irrtümer und Änderungen vorbehalten

Inhalt

1 Zu diesem Dokument.............................................................. 5

2 Zu Ihrer Sicherheit................................................................... 6

3 Produktbeschreibung.............................................................. 7

4 Montage................................................................................... 7

5 Elektrische Installation............................................................ 8

6 Inbetriebnahme....................................................................... 12

7 Störungsbehebung.................................................................. 15

8 Demontage und Entsorgung................................................... 16

9 Wartung.................................................................................... 16

10 Technische Daten.................................................................... 16

BETRIEBSANLEITUNG

4B E T R I E B S A N L E I T U N G | GTE20 8026845.1GXN/2022-11-05 | SICK

Irrtümer und Änderungen vorbehalten

1 Zu diesem Dokument

1.1 Weiterführende Informationen

Die Produktseite mit weiterführenden Informationen finden Sie unter der SICK ProductID

unter: pid.sick.com/{P/N}.

P/N entspricht der Artikelnummer des Produkts.

Folgende Informationen sind produktabhängig verfügbar:

•Datenblätter

•Dieses Dokument in allen verfügbaren Sprachversionen

•CAD-Daten und Maßzeichnungen

•Zertifikate (z.B. Konformitätserklärung)

•Weitere Publikationen

•Software

•Zubehör

1.2 Symbole und Dokumentkonventionen

Warnhinweise und andere Hinweise

GEFAHR

Weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren

Verletzungen führt, wenn sie nicht vermieden wird.

WARNUNG

Weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren

Verletzungen führen kann, wenn sie nicht vermieden wird.

VORSICHT

Weist auf eine möglicherweise gefährliche Situation hin, die zu mittelschweren oder

leichten Verletzungen führen kann, wenn sie nicht vermieden wird.

WICHTIG

Weist auf eine möglicherweise gefährliche Situation hin, die zu Sachschäden führen

kann, wenn sie nicht vermieden wird.

HINWEIS

Hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effizienten und

störungsfreien Betrieb hervor.

Handlungsanleitung

bDer Pfeil kennzeichnet eine Handlungsanleitung.

1. Eine Abfolge von Handlungsanleitungen ist nummeriert.

2. Nummerierte Handlungsanleitungen in der gegebenen Reihenfolge befolgen.

✓Der Haken kennzeichnet ein Ergebnis einer Handlungsanleitung.

BETRIEBSANLEITUNG

8026845.1GXN/2022-11-05 | SICK B E T R I E B S A N L E I T U N G | GTE20 5

Irrtümer und Änderungen vorbehalten

2 Zu Ihrer Sicherheit

2.1 Allgemeine Sicherheitshinweise

Der Anschluss, die Montage und die Konfiguration des Produkts dürfen

nur von geschultem Fachpersonal vorgenommen werden.

2006/42/EC

SAFETY

Bei diesem Produkt handelt es sich um kein sicherheitsgerichtetes Bauteil

im Sinne der EU-Maschinenrichtlinie.

Installieren Sie das Produkt nicht an Orten, die direkter UV-Strahlung

(Sonnenlicht) oder sonstigen Wettereinflüssen ausgesetzt sind.

Das Produkt ist ausreichend vor Feuchtigkeit und Verschmutzung zu

schützen.

2.2 Hinweise zur UL Zulassung

UL approval

Tabelle 1: UL approval

G20 products with DC voltage supply and con‐

nector or cable or cable with connector

G20 products with UC voltage supply with

cable and cable with connector

G20 products with terminal chamber (DC and

UC voltage supply)

Gxx20x-QK and Gxx20x-QL

The device shall be supplied from an isolating transformer having a secondary overcur‐

rent protective device that complies with UL 248 to be installed in the field rated either:

a) max 5amps for voltages 0 V ~ 20 V (0 V ~ 28.3 V peak), or

b) 100 / Vp for voltages of 20 V ~ 30 V (28.3 V ~ 42.4 V peak).

Alternatively, they can be supplied from a Class 2 voltage supply.

UL Environmental Rating: Enclosure type 1

For use in NFPA 79 Applications only.

2.3 Bestimmungsgemäße Verwendung

Die GTE20 ist ein optoelektronischer Reflexions-Lichttaster (im Folgenden Sensor

genannt) und wird zum optischen, berührungslosen Erfassen von Sachen, Tieren und

Personen eingesetzt. Bei jeder anderen Verwendung und bei Veränderungen am Pro‐

dukt verfällt jeglicher Gewährleistungsanspruch gegenüber der SICK AG.

BETRIEBSANLEITUNG

6B E T R I E B S A N L E I T U N G | GTE20 8026845.1GXN/2022-11-05 | SICK

Irrtümer und Änderungen vorbehalten

2.4 EMV-Erklärung

Nur Gxx20x-QKxxxxF, Gxx20x-QKxxxxG:

Dieses Gerät ist konform zur KlasseA. Im Wohnbereich kann dieses Gerät elektromag‐

netische Störeinflüsse verursachen. In diesem Fall muss der Benutzer gegebenenfalls

entsprechende Gegenmaßnahmen treffen.

3 Produktbeschreibung

3.1 Bedien- und Anzeigeelemente

Tabelle 2: Bedien- und Anzeigeelemente

GTE20 x-xxxxxxxA0 x-xxxxxxx70 x-xxxxxxx7E x-xxxxxxx7G

Vorderansicht Feste Voreinstel‐

lung - keine Ein‐

stellmöglichkeit

Potentiometer:

Einstellung der

Empfindlichkeit

Potentiometer:

Einstellung der

Empfindlichkeit

Schalter: hell

(L) / dunkel (D)

Potentiometer:

Einstellung der

Empfindlichkeit

Schalter: hell

(L) / dunkel (D)

Potentiometer:

Einstellung der

Verzögerungszeit

Auswahl der Ver‐

zögerungszeit

1 2

L D

Tms Tmode

3 1

1LED grün: Versorgungsspannung aktiv

2Gelbe LED: Status Lichtempfang

3Potentiometer: Einstellung der Empfindlichkeit

4Schalter: hell (L) / dunkel (D)

5Potentiometer: Einstellung der Verzögerungszeit

6Auswahl der Verzögerungszeit

4 Montage

Den Sensor an einen geeigneten Befestigungswinkel montieren (siehe SICK-Zubehör-

Programm).

Beachten Sie das maximal zulässige Anzugsdrehmoment:

BETRIEBSANLEITUNG

8026845.1GXN/2022-11-05 | SICK B E T R I E B S A N L E I T U N G | GTE20 7

Irrtümer und Änderungen vorbehalten

< 0.4 Nm

0.6 ... 0.8 Nm

0.4 ... 0.5 Nm

0.8 ... 1.3 Nm

Abbildung 1: Anzugsdrehmoment

1Beachten Sie Tabelle 3 und Tabelle 4.

VORSICHT

Sorgen Sie ggf. extern für eine ausreichende Zugentlastung der Leitung. Die Rückwand

muss vor dem Betrieb vollständig verschlossen sein.

Abbildung 2: Ausrichtung des Sensors relativ zur Objektrichtung

5 Elektrische Installation

Die Sensoren müssen in spannungsfreiem Zustand angeschlossen werden. Je nach

Anschlussart sind die folgenden Informationen zu beachten:

– Steckeranschluss: Anschlussbelegung

– Leitung: Aderfarbe

– Klemmenanschluss: Anschlussbelegung

Klemmenanschluss:

1. SchraubeM3 an der hinteren Abdeckung lösen und Rückseite abnehmen.

2. Spannungsfreie Versorgungsleitung in der richtigen horizontalen oder vertikalen

Position durch MPT-Fassung3/8" (Außengewinde), Abstandshalter, Gummidich‐

tung (wie unten dargestellt) und Öffnung der hinteren Abdeckung führen.

3. Die MPT-Fassung3/8" (Außengewinde) nach Tabelle 3 und Tabelle 4 festziehen.

BETRIEBSANLEITUNG

8B E T R I E B S A N L E I T U N G | GTE20 8026845.1GXN/2022-11-05 | SICK

Irrtümer und Änderungen vorbehalten

4. Die einzelnen Adern an der Anschlussleiste anschließen und mit einem Drehmo‐

ment von 0,4bis 0,5Nm festziehen (Tabelle 8).

5. Die Rückwand wieder installieren. Sicherstellen, dass die Rückwand frei von Hin‐

dernissen und fest angezogen ist.

6. Die SchraubenM3 mit einem Drehmoment von 0,6 bis 0,8Nm festziehen.

7. Andere Öffnung mit mitgelieferter Kunststoffmutter (mit Gummi) abdichten.

ØB

123

ØB

Tabelle 3: Anschlusswerte, 1

L(A) 1 2

1 46mm 57mm

2 41mm 52mm

3 31mm 42mm

4 26mm 37mm

5 21mm 32mm

Tabelle 4: Anschlusswerte, 2

CØ B[mm] Drehmoment [Nm]

1(PVC) 5,8...6,7 1,3...1,5

1(PUR) 5,8...6,7 1,5...1,7

2(PVC/PUR) 6,8...7,7 1,7...2,0

3(PVC/PUR) 7,8...8,2 1,7...2,0

Legen Sie erst dann Spannung an und schalten Sie die Spannungsversorgung ein,

wenn alle elektrischen Anschlüsse hergestellt sind.

WICHTIG

Schalten Sie die Spannungsversorgung erst dann ein, wenn alle elektrischen

Anschlüsse hergestellt sind und das Anschlussgehäuse ordnungsgemäß gesichert ist.

Erläuterung der in den folgenden Tabellen verwendeten Anschlussterminologie:

BETRIEBSANLEITUNG

8026845.1GXN/2022-11-05 | SICK B E T R I E B S A N L E I T U N G | GTE20 9

Irrtümer und Änderungen vorbehalten

BN=Braun

WH=Weiß

BU=Blau

BK=Schwarz

n.c.=Nicht verbunden

Q / Q=Digitalausgang

L+=Versorgungsspannung (UB)

M=Masse

L.ON=Hellschaltung

D.ON=Dunkelschaltung

5.1 DC-Geräte

DC: 10... 30VDC, siehe "Technische Daten", Seite 16

Tabelle 5: Anschlussarten

GTE20x- x4 xH QK

1=BN

2 = WH

3 = BU

4=BK

2 1

0,14mm2

AWG26

0,14mm2

AWG26

1 2 3 4

<0,3N

0,14... 0,5mm2

AWG20... 26

(Empfehlung: Lit‐

zendraht)

<0,14mm2

>0,5mm2

Tabelle 6: DC

GTE20x-

Push-pull xx111 xx112

PNP xx811 xx812

NPN xxC11 XXC12

BN + (L+)

WH QQ

BU - (M)

BK QQ

Tabelle 7: Push-pull, PNP, NPN
