SICK MicroScan3-EtherNet/IP Bedienungsanleitung

MOUNTING INSTRUCTIONS

microScan3 – EtherNet/IP™, microScan3 – EFI-

pro, microScan3 – PROFINET (M12)

Safety laser scanner

MONTAGEANLEITUNG

microScan3 – EtherNet/IP™, microScan3 – EFI-

pro, microScan3 – PROFINET (M12)

Sicherheits-Laserscanner

1 Zu diesem Dokument

Dieses Dokument gilt für den Sicherheits-Laserscanner microScan3 und den zugehöri‐

gen Systemstecker mit folgenden Artikelnummern:

Sicherheits-Laserscanner Sicherheits-Laserscanner

ohne Systemstecker

Systemstecker

•1082015

•1082016

•1091037

•1091038

•1092538

•1092539

•1092542

•1092543

•1092720

•1092721

•1094455

•1094457

•1094461

•1094463

•1094465

•1100404

•1100406

•1100408

•1102625

•1102626

•1102627

•1102628

•1102629

•1102630

•1103032

•1103033

•1069680

•1069682

•1069685

•1069687

•1075845

•1075848

•1092540

•1092541

•1092718

•1092719

•1094453

•1094456

•1094460

•1094462

•1094464

•1100403

•1100405

•1100407

•2086102

Symbole und Dokumentkonventionen

A, BVerweise auf die Abbildungen am Ende dieses Dokuments sind

mit schwarzem Hintergrund gekennzeichnet.

2 Zu Ihrer Sicherheit

GEFAHR

Gefahr der Unwirksamkeit der Schutzeinrichtung

Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise

nicht oder nicht rechtzeitig beendet.

bBeachten Sie den beiliegenden Sicherheitshinweis.

Der Sicherheits-Laserscanner ist unter anderem für folgende Verwendungen nicht

geeignet:

•Im Freien

•Unter Wasser

•In explosionsgefährdeten Bereichen

MONTAGEANLEITUNG

8020210/14BK/2019-07-04 | SICK M O N T A G E A N L E I T U N G | microScan3 – EtherNet/IP™, microScan3 – EFI-pro, microScan3 – PROFINET (M12) 3

Irrtümer und Änderungen vorbehalten

Weitere Informationen zur Arbeit mit der Schutzeinrichtung enthält die Maschinendoku‐

mentation oder die Betriebsanleitung der Schutzeinrichtung. Sie finden die EU-Konfor‐

mitätserklärung und die aktuelle Betriebsanleitung der Schutzeinrichtung, indem Sie

auf www.sick.com im Suchfeld die Artikelnummer eingeben (Artikelnummer: siehe

Typenschildeintrag im Feld „Ident. no.“).

3 Überblick über das Gerät

Überblick: A

1Optikhaube

2Display

3Tastenfeld

4USB-Anschluss

5Status-LEDs

6Zusätzliche LEDs für EIN-Zustand und AUS-Zustand

7Netzwerk-LEDs

8Sicherheits-Laserscanner ohne Systemstecker

9Systemstecker

ßAbdeckplatte

Der USB-Anschluss (USB 2.0 Mini-B, Dose) darf nur vorübergehend und nur für die Kon‐

figuration und Diagnose verwendet werden.

4 Position des Systemsteckers ändern

Position des Systemsteckers ändern: B

Bei Auslieferung des Sicherheits-Laserscanners ist der Systemstecker unten oder hin‐

ten montiert. Bei Bedarf können Sie die Position des Systemsteckers ändern.

Benötigtes Werkzeug:

•Schraubenschlüssel Innensechsrund TX20

Vorgehensweise

1. Schrauben des Systemsteckers lösen.

2. Systemstecker vorsichtig vom Sicherheits-Laserscanner abnehmen.

3. Schrauben der Abdeckplatte lösen.

4. Abdeckplatte vom Sicherheits-Laserscanner abnehmen.

5. Systemstecker vorsichtig an der gewünschten Stelle (hinten oder unten) in den

Sicherheits-Laserscanner schieben.

6. Systemstecker mit den unverlierbaren Schrauben anschrauben. Anzugsdrehmo‐

ment: 2,25 Nm … 2,75 Nm.

7. Abdeckplatte am Sicherheits-Laserscanner anschrauben. Anzugsdrehmoment:

2,25 Nm … 2,75 Nm.

5 Sicherheits-Laserscanner direkt montieren

Direktmontage: C

Der Sicherheits-Laserscanner hat an der Rückseite 4 M5-Gewindebohrungen. Wenn Sie

die Montagefläche von hinten durchbohren können, können Sie den Sicherheits-Laser‐

scanner mit diesen Gewindebohrungen direkt montieren.

MONTAGEANLEITUNG

4M O N T A G E A N L E I T U N G | microScan3 – EtherNet/IP™, microScan3 – EFI-pro, microScan3 – PROFINET (M12) 8020210/14BK/2019-07-04 | SICK

Irrtümer und Änderungen vorbehalten

bZur Direktmontage entweder die rückseitigen 1 oder die seitlichen 2 M5-Gewin‐

debohrungen verwenden.

bZur Direktmontage alle 4 rückseitigen oder alle 4 seitlichen M5-Gewindebohrun‐

gen verwenden, damit die im Datenblatt genannten Werte für Schwing- und

Schockfestigkeit erreicht werden.

bMaximale Einschraubtiefe: 7,5 mm.

bAnzugsdrehmoment: 4,5 Nm … 5,0 Nm.

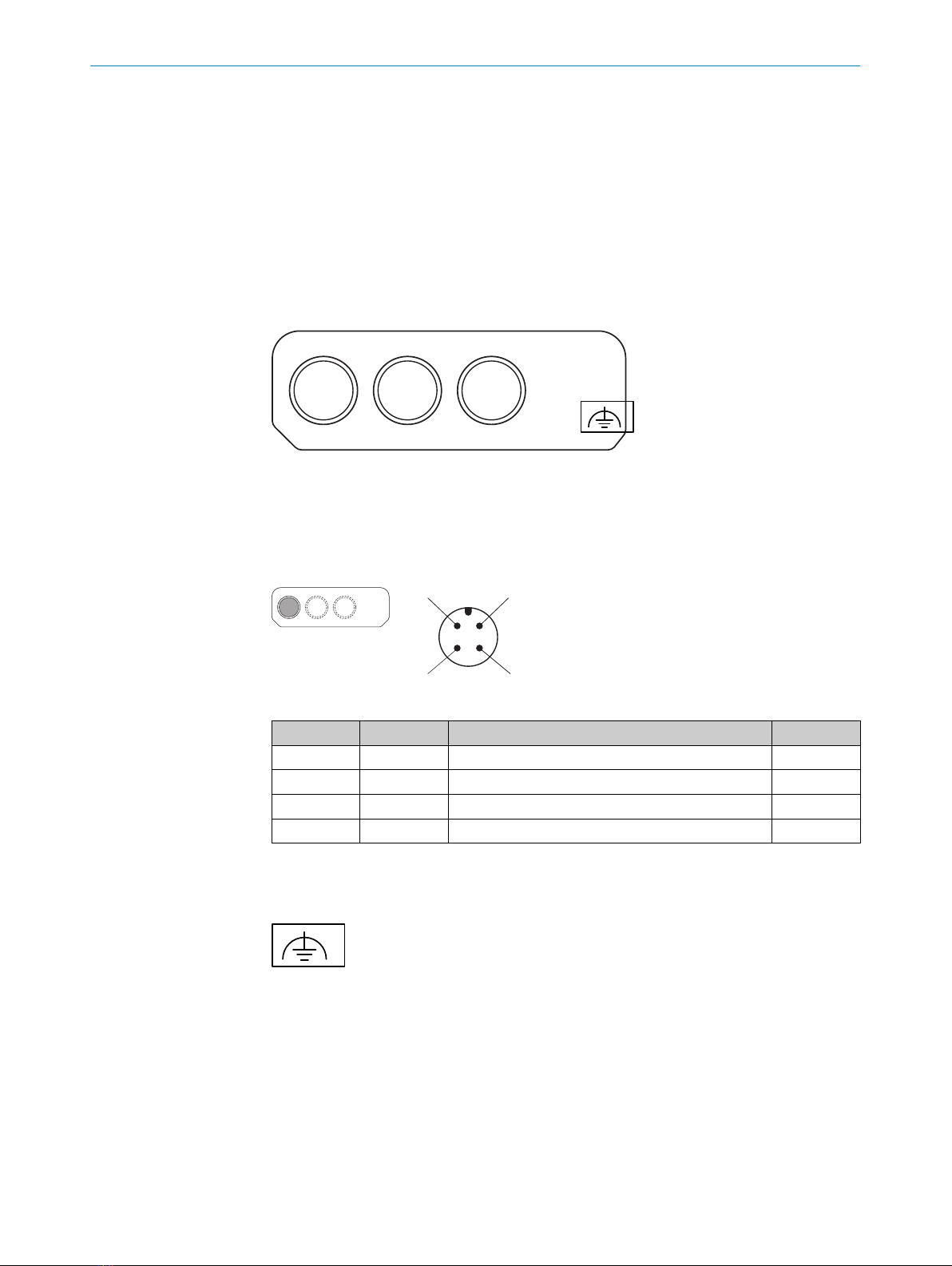

6 Anschlussübersicht

MICSX-BANNZZZZ1 (Artikelnummer: 2086102)

XD1 XF1 XF2

7 Anschlussbelegung

7.1 Spannungsversorgung (XD1)

Stecker, M12, 4-polig, A-codiert.

3 4

Anschlussbelegung der Spannungsversorgung

Pin Bezeichnung Funktion Aderfarbe 1)

1 +24 V DC Versorgungsspannung +24 V DC Braun

2 NC Unbeschaltet Weiß

3 0 V DC Versorgungsspannung 0 V DC Blau

4 FE Funktionserde/Abschirmung Schwarz

1) Gilt für die als Zubehör empfohlenen Anschlussleitungen.

7.2 Alternativer FE-Anschluss

Abbildung 1: Alternativer FE-Anschluss

Verschraubung des alternativen FE-Anschlusses

•Schraube: M5 × 12

•Anzugsdrehmoment: 3,5 Nm … 5,0 Nm

Geeignete Kabelschuhe

•Gabelkabelschuh oder Ringkabelschuh

•Breite ≤ 10 mm

•Lochdurchmesser für Schraube: typ. 5,2 mm

MONTAGEANLEITUNG

8020210/14BK/2019-07-04 | SICK M O N T A G E A N L E I T U N G | microScan3 – EtherNet/IP™, microScan3 – EFI-pro, microScan3 – PROFINET (M12) 5

Irrtümer und Änderungen vorbehalten

Die Funktionserde muss über genau einen der verfügbaren FE-Anschlüsse verbunden

werden:

•Pin am M12-Steckverbinder

•Gewinde am M12-Steckverbinder

•Alternativer FE-Anschluss

Die Funktionserde muss induktionsarm und mit einem ausreichenden Querschnitt bei

möglichst kurzer Leitungslänge angeschlossen werden. Funktionserde und Schutzerde

müssen getrennt sein.

Ältere Systemstecker (älter als ca. September 2019) haben möglicherweise keinen

alternativen FE-Anschluss.

7.3 Ethernet für sicherheitsgerichtete Datenkommunikation, Datenausgabe, Konfigura‐

tion und Diagnose (XF1, XF2)

Dose, M12, 4-polig, D-codiert.

2 1

Anschlussbelegung Ethernet

Pin Bezeichnung Funktion

1 TX+ Sendedaten +

2 RX+ Empfangsdaten +

3 TX– Sendedaten –

4 RX– Empfangsdaten –

Gehäuse SH Abschirmung

8 Sicherheits-Laserscanner tauschen

Wenn der Sicherheits-Laserscanner beschädigt oder defekt ist, müssen Sie ihn austau‐

schen.

GEFAHR

Gefahr der Unwirksamkeit der Schutzeinrichtung

Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise

nicht erkannt.

Falls im Systemstecker eine ungeeignete Konfiguration gespeichert ist, wird der Gefahr

bringende Zustand nicht oder nicht rechtzeitig beendet.

bStellen Sie sicher, dass nach dem Austausch derselbe Systemstecker verwendet

oder die Konfiguration wiederhergestellt wird.

bStellen Sie sicher, dass die Ausrichtung des Sicherheits-Laserscanners nach dem

Austausch korrekt ist.

MONTAGEANLEITUNG

6M O N T A G E A N L E I T U N G | microScan3 – EtherNet/IP™, microScan3 – EFI-pro, microScan3 – PROFINET (M12) 8020210/14BK/2019-07-04 | SICK

Irrtümer und Änderungen vorbehalten

WICHTIG

Die Schutzart IP65 gilt nur, wenn der Sicherheits-Laserscanner verschlossen ist und

der Systemstecker montiert ist.

bSystemstecker und Abdeckplatte montieren.

bJeden M12-Steckverbinder des Sicherheits-Laserscanners mit einem Leitungs‐

steckverbinder oder mit einer Schutzkappe verschließen.

°Anzugsdrehmoment für Steckverbinder: 0,4 Nm … 0,6 Nm.

°Anzugsdrehmoment für Schutzkappen: 0,6 Nm … 0,7 Nm.

bOptikhaube montieren.

WICHTIG

Systemstecker vorsichtig aufstecken.

Keine Gewalt anwenden.

Bei zu großem Kraftaufwand können die Kontakte abbrechen oder sich verbiegen.

Benötigtes Werkzeug:

•Schraubenschlüssel Innensechsrund TX20

8.1 Sicherheits-Laserscanner ohne Systemstecker tauschen

1. Sicherstellen, dass die Umgebung sauber und frei von Nebel, Feuchtigkeit und

Staub ist.

2. Schrauben des Systemsteckers lösen und Systemstecker vom defekten Sicher‐

heits-Laserscanner entfernen.

3. Befestigungsschrauben lösen und defekten Sicherheits-Laserscanner entfernen.

4. Systemstecker am neuen Sicherheits-Laserscanner montieren, siehe „Systemste‐

cker tauschen“.

5. Neuen Sicherheits-Laserscanner montieren, siehe „Sicherheits-Laserscanner

direkt montieren“.

6. Wirksamkeit der Schutzeinrichtung prüfen. Weitere Informationen: siehe Betriebs‐

anleitung.

8.2 Sicherheits-Laserscanner komplett tauschen

1. Anschlussleitungen vom Systemstecker lösen.

2. Befestigungsschrauben lösen und defekten Sicherheits-Laserscanner entfernen.

3. Neuen Sicherheits-Laserscanner montieren, siehe „Sicherheits-Laserscanner

direkt montieren“.

4. Anschlussleitungen wieder am Systemstecker anbringen.

MONTAGEANLEITUNG

8020210/14BK/2019-07-04 | SICK M O N T A G E A N L E I T U N G | microScan3 – EtherNet/IP™, microScan3 – EFI-pro, microScan3 – PROFINET (M12) 7

Irrtümer und Änderungen vorbehalten

5. Den Sicherheits-Laserscanner konfigurieren.

6. Erneute Inbetriebnahme durchführen, insbesondere alle beschriebenen Prüfungen

durchführen. Weitere Informationen: siehe Betriebsanleitung.

9 Systemstecker tauschen

WICHTIG

Die Schutzart IP65 gilt nur, wenn der Sicherheits-Laserscanner verschlossen ist und

der Systemstecker montiert ist.

bSystemstecker und Abdeckplatte montieren.

bJeden M12-Steckverbinder des Sicherheits-Laserscanners mit einem Leitungs‐

steckverbinder oder mit einer Schutzkappe verschließen.

°Anzugsdrehmoment für Steckverbinder: 0,4 Nm … 0,6 Nm.

°Anzugsdrehmoment für Schutzkappen: 0,6 Nm … 0,7 Nm.

bOptikhaube montieren.

WICHTIG

Systemstecker vorsichtig aufstecken.

Keine Gewalt anwenden.

Bei zu großem Kraftaufwand können die Kontakte abbrechen oder sich verbiegen.

Systemstecker tauschen: D

Benötigtes Werkzeug:

•Schraubenschlüssel Innensechsrund TX20

Vorgehensweise

1. Sicherstellen, dass die Umgebung sauber und frei von Nebel, Feuchtigkeit und

Staub ist.

2. Anschlussleitungen vom Systemstecker lösen.

3. Bei Bedarf: Den Sicherheits-Laserscanner an einen sauberen Ort bringen.

4. Schrauben des Systemsteckers lösen und defekten Systemstecker vom Sicher‐

heits-Laserscanner entfernen.

5. Neuen Systemstecker vorsichtig in den Sicherheits-Laserscanner einführen.

6. Systemstecker mit den unverlierbaren Schrauben anschrauben. Anzugsdrehmo‐

ment: 2,25 Nm … 2,75 Nm.

7. Anschlussleitungen wieder am Systemstecker anbringen.

8. Den Sicherheits-Laserscanner konfigurieren.

9. Erneute Inbetriebnahme durchführen, insbesondere alle beschriebenen Prüfungen

durchführen. Weitere Informationen: siehe Betriebsanleitung.

MONTAGEANLEITUNG

8M O N T A G E A N L E I T U N G | microScan3 – EtherNet/IP™, microScan3 – EFI-pro, microScan3 – PROFINET (M12) 8020210/14BK/2019-07-04 | SICK

Irrtümer und Änderungen vorbehalten





















B C

1 2

MONTAGEANLEITUNG

8020210/14BK/2019-07-04 | SICK M O N T A G E A N L E I T U N G | microScan3 – EtherNet/IP™, microScan3 – EFI-pro, microScan3 – PROFINET (M12) 9

Irrtümer und Änderungen vorbehalten

MOUNTING INSTRUCTIONS

microScan3 – EtherNet/IP™, microScan3 – EFI-

pro, microScan3 – PROFINET (M12)

Safety laser scanner

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere SICK Scanner Handbücher

SICK

SICK S200 Bedienungsanleitung

SICK

SICK ZS3608 Bedienungsanleitung

SICK

SICK microScan3 Core I/O Bedienungsanleitung

SICK

SICK TiM31x Bedienungsanleitung

SICK

SICK S3000 Expert Bedienungsanleitung

SICK

SICK S3000 Cold Store Betriebsanleitung

SICK

SICK IDM1 Series Betriebsanleitung

SICK

SICK nanoScan3 I/O Bedienungsanleitung

SICK

SICK S3000 Expert Bedienungsanleitung

SICK

SICK S3000 PROFINET IO Bedienungsanleitung

SICK

SICK EtherCAT microScan3 Bedienungsanleitung

SICK

SICK TiM51x Bedienungsanleitung

SICK

SICK microScan3 - EFI-pro Handbuch

SICK

SICK nanoScan3 I/O Bedienungsanleitung

SICK

SICK S3000 Cold Store Bedienungsanleitung

SICK

SICK TiM55 Series Leitfaden

SICK

SICK CLV61 DualPort Series Bedienungsanleitung

SICK

SICK S300 Mini Bedienungsanleitung

SICK

SICK S3000 PROFINET IO Bedienungsanleitung

SICK

SICK outdoorScan3 Core I/O Bedienungsanleitung

SICK

SICK outdoorScan3 Core I/O Bedienungsanleitung

SICK

SICK LD-MRS400001 Bedienungsanleitung

SICK

SICK TIM3xx Handbuch

SICK

SICK microScan3 - EFI-pro Bedienungsanleitung

Beliebte Scanner Handbücher anderer Marken

Plustek

Plustek Scanner Bedienungsanleitung

Z/I Imaging

Z/I Imaging PhotoScan 2001 Bedienungsanleitung

Renkforce

Renkforce DS100-5M Bedienungsanleitung

Image Access

Image Access WideTEK A2 Bedienungsanleitung

Canon

Canon imageFORMULA CR-120N Bedienungsanleitung

Fujitsu

Fujitsu FI-4860C2 Bedienungsanleitung

GeoSlam

GeoSlam ZEB Horizon Montageanleitung

Kodak

Kodak i5800 Scanner Bedienungsanleitung

Kodak

Kodak i7300 Bedienungsanleitung

Revopoint

Revopoint POP Bedienungsanleitung

Fujitsu

Fujitsu fi-4860C Bedienungsanleitung

Eddyfi Technologies

Eddyfi Technologies Floormap X Bedienungsanleitung

Faselase

Faselase F6 Bedienungsanleitung

Fujitsu

Fujitsu CardMinder Bedienungsanleitung

Uniden

Uniden BC340CRS Bedienungsanleitung

Infinite Peripherals

Infinite Peripherals INFINEA TAB M Bedienungsanleitung

Mustek

Mustek PageExpress 4800 Pro Bedienungsanleitung

Optex

Optex 750830 Bedienungsanleitung

SICK microScan3-EtherNet/IP Bedienungsanleitung

Beliebte Scanner Handbücher anderer Marken
