SICK outdoorScan3 Core I/O Bedienungsanleitung
Alle Rechte vorbehalten. Irrtümer und Änderungen vorbehalten.
1 Zu diesem Dokument
Dieses Dokument gilt für den Sicherheits-Laserscanner outdoorScan3 und den zugehö‐
rigen Systemstecker mit folgenden Artikelnummern:
Sicherheits-Laserscanner Sicherheits-Laserscanner
ohne Systemstecker
Systemstecker
•1094452 •1094451 •2101638
Symbole und Dokumentkonventionen
A, BVerweise auf die Abbildungen am Ende dieses Dokuments sind
mit schwarzem Hintergrund gekennzeichnet.
2 Zu Ihrer Sicherheit
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
bBeachten Sie den beiliegenden Sicherheitshinweis.
Der Sicherheits-Laserscanner ist unter anderem für folgende Verwendungen nicht
geeignet:
•Unter Wasser
•In explosionsgefährdeten Bereichen
Das Gerät muss mit Wetterschutzhaube oder anderen geeigneten Maßnahmen vor
Umgebungseinflüssen geschützt werden. Weitere Informationen finden Sie in der
Betriebsanleitung.
Weitere Informationen zur Arbeit mit der Schutzeinrichtung enthält die Maschinendoku‐
mentation oder die Betriebsanleitung der Schutzeinrichtung. Sie finden die EU-Konfor‐
mitätserklärung und die aktuelle Betriebsanleitung der Schutzeinrichtung, indem Sie
auf www.sick.com im Suchfeld die Artikelnummer eingeben (Artikelnummer: siehe
Typenschildeintrag im Feld „Ident. no.“).
3 Überblick über das Gerät
Überblick: A
1Optikhaube
2Display
3Tastenfeld
4USB-Anschluss
5Status-LEDs
6Zusätzliche LEDs für EIN-Zustand und AUS-Zustand
7Sicherheits-Laserscanner ohne Systemstecker
8Systemstecker
Der USB-Anschluss (USB 2.0 Mini-B, Dose) darf nur vorübergehend und nur für die Kon‐
figuration und Diagnose verwendet werden.
MONTAGEANLEITUNG
8023258/160D/2019-11-14 | SICK M O N T A G E A N L E I T U N G | outdoorScan3 Core I/O 3
Irrtümer und Änderungen vorbehalten
4 Sicherheits-Laserscanner direkt montieren
Direktmontage: B
Der Sicherheits-Laserscanner hat an der Rückseite 4 M5-Gewindebohrungen. Wenn Sie
die Montagefläche von hinten durchbohren können, können Sie den Sicherheits-Laser‐
scanner mit diesen Gewindebohrungen direkt montieren.
bZur Direktmontage entweder die rückseitigen 1 oder die seitlichen 2 M5-Gewin‐
debohrungen verwenden.
bZur Direktmontage alle 4 rückseitigen oder alle 4 seitlichen M5-Gewindebohrun‐
gen verwenden, damit die im Datenblatt genannten Werte für Schwing- und
Schockfestigkeit erreicht werden.
bMaximale Einschraubtiefe: 7,5 mm.
bAnzugsdrehmoment: 4,5 Nm … 5,0 Nm.

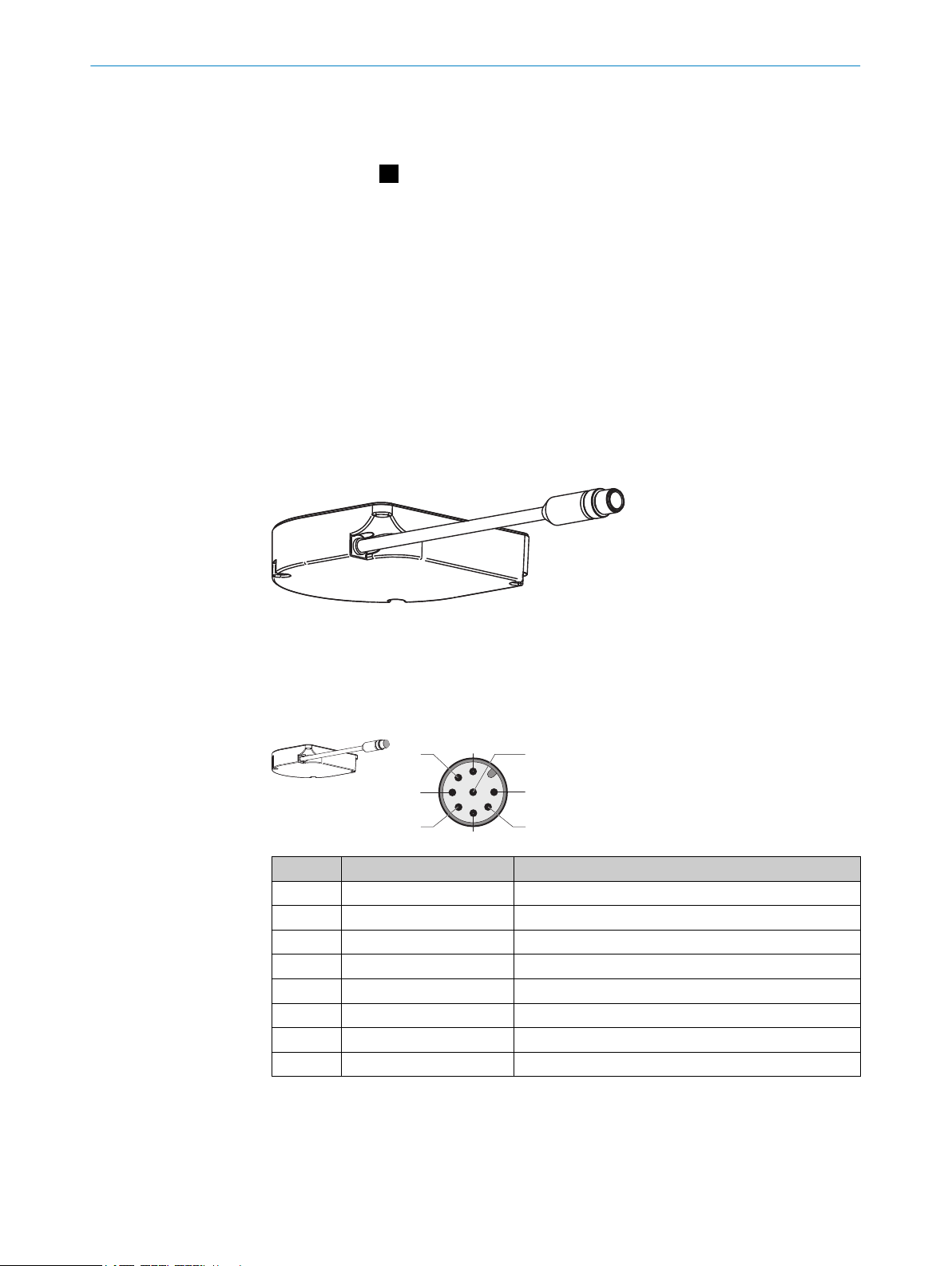

5 Anschlussübersicht
MICSX-UBIZZZZZ1 (Artikelnummer: 2101638)
6 Anschlussbelegung
6.1 Anschlussleitung mit M12-Steckverbinder
Stecker, M12, 8-polig, A-codiert.
8
2
3
4
57
1
6
Pin Bezeichnung Funktion
1 +24 V DC Versorgungsspannung (+24 V DC)
2 OSSD 1.A OSSD-Paar 1, OSSD A
3 0 V DC Versorgungsspannung (0 V DC)
4 OSSD 1.B OSSD-Paar 1, OSSD B
5 Uni-I/O 1 Universal-I/O 1
6 Uni-I/O 2 Universal-I/O 2
7 Uni-I/O 3 Universal-I/O 3
8 FE Funktionserde/Abschirmung
7 Sicherheits-Laserscanner tauschen
Wenn der Sicherheits-Laserscanner beschädigt oder defekt ist, müssen Sie ihn austau‐
schen.
MONTAGEANLEITUNG
4M O N T A G E A N L E I T U N G | outdoorScan3 Core I/O 8023258/160D/2019-11-14 | SICK
Irrtümer und Änderungen vorbehalten
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Falls im Systemstecker eine ungeeignete Konfiguration gespeichert ist, wird der Gefahr
bringende Zustand möglicherweise nicht oder nicht rechtzeitig beendet.
bSicherstellen, dass nach dem Austausch derselbe Systemstecker verwendet oder
die Konfiguration wiederhergestellt wird.
bSicherstellen, dass die Ausrichtung des Sicherheits-Laserscanners nach dem Aus‐
tausch korrekt ist.
WICHTIG
Die Schutzart IP65 gilt nur, wenn der Sicherheits-Laserscanner verschlossen ist und
der Systemstecker montiert ist.
bSystemstecker montieren.
bM12-Steckverbinder des Sicherheits-Laserscanners mit einem Leitungssteckver‐
binder oder mit einer Schutzkappe verschließen.
°Anzugsdrehmoment für Steckverbinder: 0,4 Nm … 0,6 Nm.
°Anzugsdrehmoment für Schutzkappen: 0,6 Nm … 0,7 Nm.
bBei Montage der Anschlussleitung sicherstellen, dass die Dichtungen unversehrt
und korrekt platziert sind.
WICHTIG
Wenn der Systemstecker mit zu großem Kraftaufwand montiert wird, können die Kon‐
takte abbrechen oder sich verbiegen.
bSystemstecker vorsichtig aufstecken.
bKeine Gewalt anwenden.
Benötigtes Werkzeug:
•Schraubenschlüssel Innensechsrund TX10
•Schraubenschlüssel Innensechsrund TX20
7.1 Sicherheits-Laserscanner ohne Systemstecker tauschen
1. Sicherstellen, dass die Umgebung sauber und frei von Staub und Feuchtigkeit
(hohe Luftfeuchte, Nebel, Regen, Hagel, Schnee) ist.
2. Schrauben des Systemsteckers lösen und Systemstecker vom defekten Sicher‐
heits-Laserscanner entfernen.
3. Befestigungsschrauben lösen und defekten Sicherheits-Laserscanner entfernen.
4. Systemstecker am neuen Sicherheits-Laserscanner montieren, siehe „Systemste‐
cker tauschen“.
5. Neuen Sicherheits-Laserscanner montieren, siehe „Sicherheits-Laserscanner
direkt montieren“.
6. Wirksamkeit der Schutzeinrichtung prüfen. Weitere Informationen: siehe Betriebs‐
anleitung.
MONTAGEANLEITUNG
8023258/160D/2019-11-14 | SICK M O N T A G E A N L E I T U N G | outdoorScan3 Core I/O 5
Irrtümer und Änderungen vorbehalten
7.2 Sicherheits-Laserscanner komplett tauschen
1. Anschlussleitungen vom Systemstecker lösen.
2. Befestigungsschrauben lösen und defekten Sicherheits-Laserscanner entfernen.
3. Neuen Sicherheits-Laserscanner montieren, siehe „Sicherheits-Laserscanner
direkt montieren“.
4. Anschlussleitungen wieder am Systemstecker anbringen.
5. Den Sicherheits-Laserscanner konfigurieren.
6. Erneute Inbetriebnahme durchführen, insbesondere alle beschriebenen Prüfungen
durchführen. Weitere Informationen: siehe Betriebsanleitung.
8 Systemstecker tauschen
WICHTIG
Die Schutzart IP65 gilt nur, wenn der Sicherheits-Laserscanner verschlossen ist und
der Systemstecker montiert ist.
bSystemstecker montieren.
bM12-Steckverbinder des Sicherheits-Laserscanners mit einem Leitungssteckver‐
binder oder mit einer Schutzkappe verschließen.
°Anzugsdrehmoment für Steckverbinder: 0,4 Nm … 0,6 Nm.
°Anzugsdrehmoment für Schutzkappen: 0,6 Nm … 0,7 Nm.
bBei Montage der Anschlussleitung sicherstellen, dass die Dichtungen unversehrt
und korrekt platziert sind.
WICHTIG
Wenn der Systemstecker mit zu großem Kraftaufwand montiert wird, können die Kon‐
takte abbrechen oder sich verbiegen.
bSystemstecker vorsichtig aufstecken.
bKeine Gewalt anwenden.
Systemstecker tauschen: C
Benötigtes Werkzeug:
•Schraubenschlüssel Innensechsrund TX10
Vorgehensweise
1. Sicherstellen, dass die Umgebung sauber und frei von Staub und Feuchtigkeit
(hohe Luftfeuchte, Nebel, Regen, Hagel, Schnee) ist.
2. Anschlussleitungen vom Systemstecker lösen.
3. Bei Bedarf: Den Sicherheits-Laserscanner an einen sauberen Ort bringen.
MONTAGEANLEITUNG
6M O N T A G E A N L E I T U N G | outdoorScan3 Core I/O 8023258/160D/2019-11-14 | SICK
Irrtümer und Änderungen vorbehalten
4. Schrauben des Systemsteckers lösen und defekten Systemstecker vom Sicher‐
heits-Laserscanner entfernen.
5. Auf richtigen Sitz der Dichtung 1 achten.
6. Neuen Systemstecker vorsichtig hinten auf den Sicherheits-Laserscanner aufset‐
zen 2.
7. Systemstecker vorsichtig auf den Sicherheits-Laserscanner klappen 3.
8. Systemstecker mit den unverlierbaren Schrauben anschrauben. Anzugsdrehmo‐
ment: 1,4 Nm.
9. Anschlussleitungen wieder am Systemstecker anbringen.
10. Den Sicherheits-Laserscanner konfigurieren.
11. Erneute Inbetriebnahme durchführen, insbesondere alle beschriebenen Prüfungen
durchführen. Weitere Informationen: siehe Betriebsanleitung.
A
B
1
2
2
C
1
3
2
MONTAGEANLEITUNG
8023258/160D/2019-11-14 | SICK M O N T A G E A N L E I T U N G | outdoorScan3 Core I/O 7
Irrtümer und Änderungen vorbehalten
All rights reserved. Subject to change without notice.
1 About this document
This document applies to the outdoorScan3 safety laser scanner and the associated
system plug with the following part numbers:
Safety laser scanner Safety laser scanner without
system plug
System plug
•1094452 •1094451 •2101638
Symbols and document conventions
A, BReferences to the figures at the end of this document are indi‐
cated by a black background.
2 Safety information
DANGER
Hazard due to lack of effectiveness of the protective device
In the case of non-compliance, it is possible that the dangerous state of the machine
may not be stopped or not stopped in a timely manner.
bPlease observe the safety notes provided.
The safety laser scanner is not suitable for the following applications, among others:
•Underwater
•In explosion-hazardous areas
The device must be protected from environmental influences by means of a weather
hood or other suitable measures. More information can be found in the operating
instructions.
For more information about how to work with the protective device, refer to the machin‐
ery documentation or the operating instructions for the protective device. You can call
up the EU declaration of conformity and the current operating instructions for the pro‐
tective device by entering the part number in the search field at www.sick.com (part
number: see the type label entry in the “Ident. no.” field).
3 Device overview
Overview: A
1Optics cover
2Display
3Keypad
4USB port
5Status LEDs
6Additional LEDs for ON state and OFF state
7Safety laser scanner without system plug
8System plug
The USB connection (USB 2.0 Mini-B, female connector) may only be used temporarily
and only for configuration and diagnostics.
MOUNTING INSTRUCTIONS
8023258/160D/2019-11-14 | SICK M O U N T I N G I N S T R U C T I O N S | outdoorScan3 Core I/O 9
Subject to change without notice
4 Mounting the safety laser scanner directly
Direct mounting: B
The safety laser scanner has 4 M5 threaded holes on the back. If you are able to drill
through the mounting surface from the rear, you can mount the safety laser scanner
directly using these threaded holes.
bUse either the rear 1 or the side 2 M5 threaded holes for direct mounting.
bUse all four rear or all four side M5 threaded holes for direct mounting, so that the
values given in the data sheet for vibration and shock resistance are achieved.
bMaximum depth of thread engagement: 7.5 mm.
bTightening torque: 4.5 Nm to 5.0 Nm.
5 Connection overview
MICSX-UBIZZZZZ1 (part number: 2101638)
6 Pin assignment
6.1 Connecting cable with M12 plug connector
Male connector, M12, 8-pin, A-coded.
8
2
3
4
57
1
6
Pin Designation Function
1 +24 V DC Supply voltage (+24 V DC)
2 OSSD 1.A OSSD pair 1, OSSD A
3 0 V DC Supply voltage (0 V DC)
4 OSSD 1.B OSSD pair 1, OSSD B
5 Uni-I/O 1 Universal I/O 1
6 Uni-I/O 2 Universal-I/O 2
7 Uni-I/O 3 Universal-I/O 3
8 FE Functional earth/shield
7 Replacing the safety laser scanner
If the safety laser scanner is damaged or defective, you must replace it.
MOUNTING INSTRUCTIONS
10 M O U N T I N G I N S T R U C T I O N S | outdoorScan3 Core I/O 8023258/160D/2019-11-14 | SICK
Subject to change without notice
Andere Handbücher für outdoorScan3 Core I/O
5
Dieses Handbuch passt für folgende Modelle
2
Inhaltsverzeichnis
Sprachen:
Andere SICK Scanner Handbücher
SICK
SICK S3000 PROFINET IO Bedienungsanleitung
SICK
SICK IDM120 Series Bedienungsanleitung
SICK
SICK microScan3 Core I/O AIDA Bedienungsanleitung
SICK
SICK S3000 Expert Betriebsanleitung
SICK
SICK microScan3 Core I/O Bedienungsanleitung
SICK
SICK S300 Mini Bedienungsanleitung
SICK
SICK TiM55 Series Bedienungsanleitung
SICK
SICK microScan3-EFI-pro Bedienungsanleitung
SICK
SICK outdoorScan3 Core I/O Bedienungsanleitung
SICK
SICK microScan3 - EFI-pro Bedienungsanleitung
SICK
SICK S3000 PROFINET IO Bedienungsanleitung
SICK
SICK microScan3 - EFI-pro Bedienungsanleitung
SICK
SICK scanGrid2 I/O Bedienungsanleitung
SICK
SICK microScan3 - PROFINET Bedienungsanleitung
SICK
SICK IDM140WLAN Series Betriebsanleitung
SICK
SICK microScan3 - PROFINET Handbuch
SICK
SICK S300 Mini Bedienungsanleitung
SICK
SICK microScan3 - EFI-pro Bedienungsanleitung
SICK
SICK S3000 Expert Bedienungsanleitung
SICK
SICK microScan3 Core I/O AIDA Bedienungsanleitung
