TPE-80WS
Quick Installation Guide
Table of Contents
Version 07.19.2007
Français .................................................................................................... 1
1
2
3
5
1. Avant de commencer ........................................................................
2.
3. ....
Installation du matériel ......................................................................
Configuration du Switch Internet Power-Over-Ethernet (PoE) ......
Troubleshooting ........................................................................................

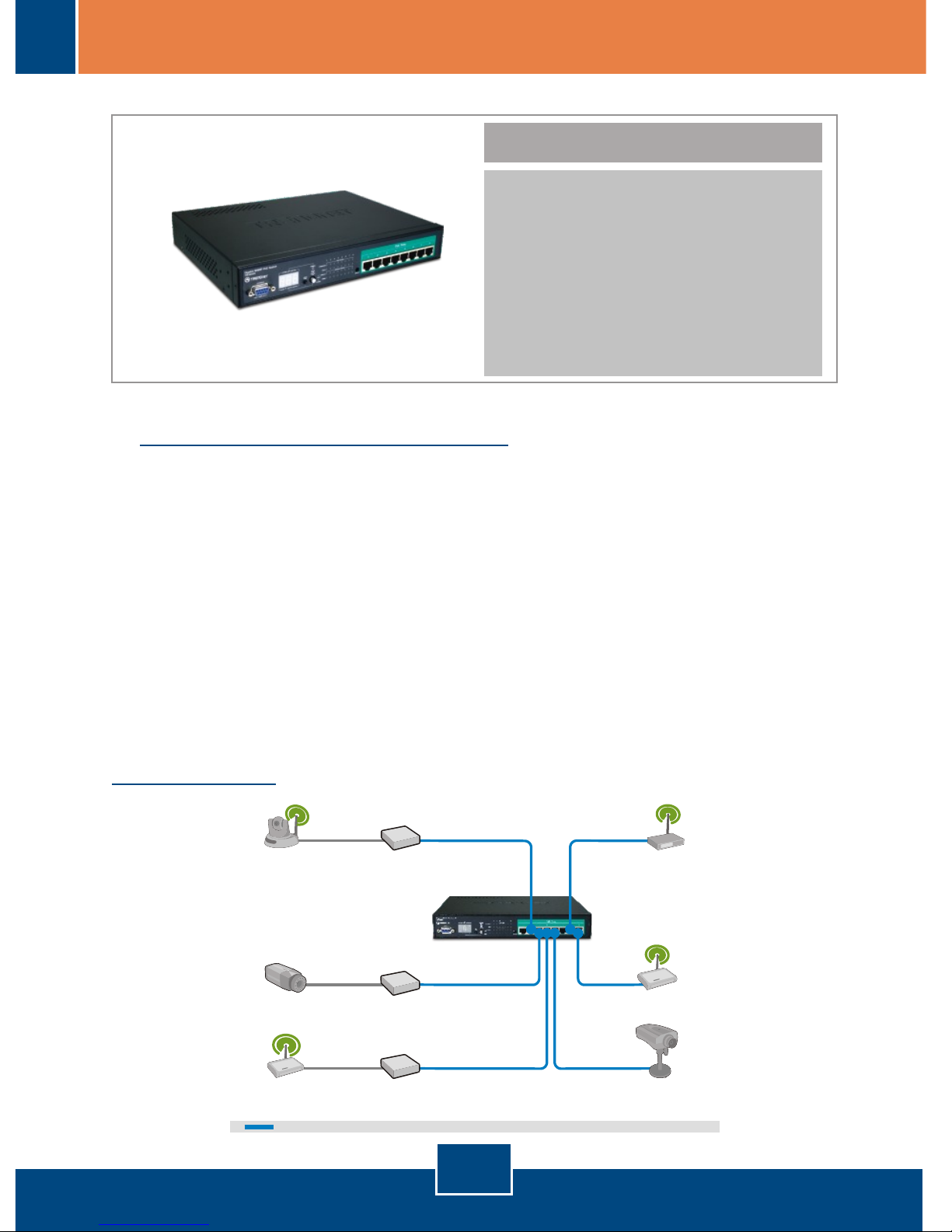

1. Avant de commencer
Vérification de l'équipement
Français
1
Contenu de l'emballage
Application
?
?
?
?
?Cordon d'alimentation
?
TPE-80WS
Guide d'installation rapide
Guide de l'utilisateur sur CD-ROM
Un câble RS-232
Kit de montage
?
ou supérieur)
Un ordinateur avec un adaptateur réseau correctement installé
Un rack EIA standard 19 pouces (non fourni)
Navigateur Internet : Internet Explorer (5.5 ou supérieur), Netscape (4.7
?
?Câble réseau RJ-45
?
Remarque : Le TPE-80WS ne supporte que les périphériques Power over
Ethernet (PoE) qui respectent la norme IEEE 802.3af
8-Port Gigabit Web
Smart PoE Switch
(TPE-80WS)
108Mbps 802.11g
Hot-Spot Access Point
(TEW-453APB)
PoE Internet
Camera Server
(TV-IP201P)
Advanced Wireless Pan & Tilt
Internet Camera Server
(TV-IP400W)
Power over Ethernet
(PoE) Splitter
(TPE-102S)
108Mbps 802.11g
Wireless Access Point
(TEW-450APB)
Advanced Day/Night Internet
Camera Server with Audio
(TV-IP301)
54Mbps 802.11g Wireless
PoE Access Point
(TEW-434APB)
Power over Ethernet
(PoE) Splitter
(TPE-102S)
Power over Ethernet
(PoE) Splitter
(TPE-102S)
Power + Ethernet Data

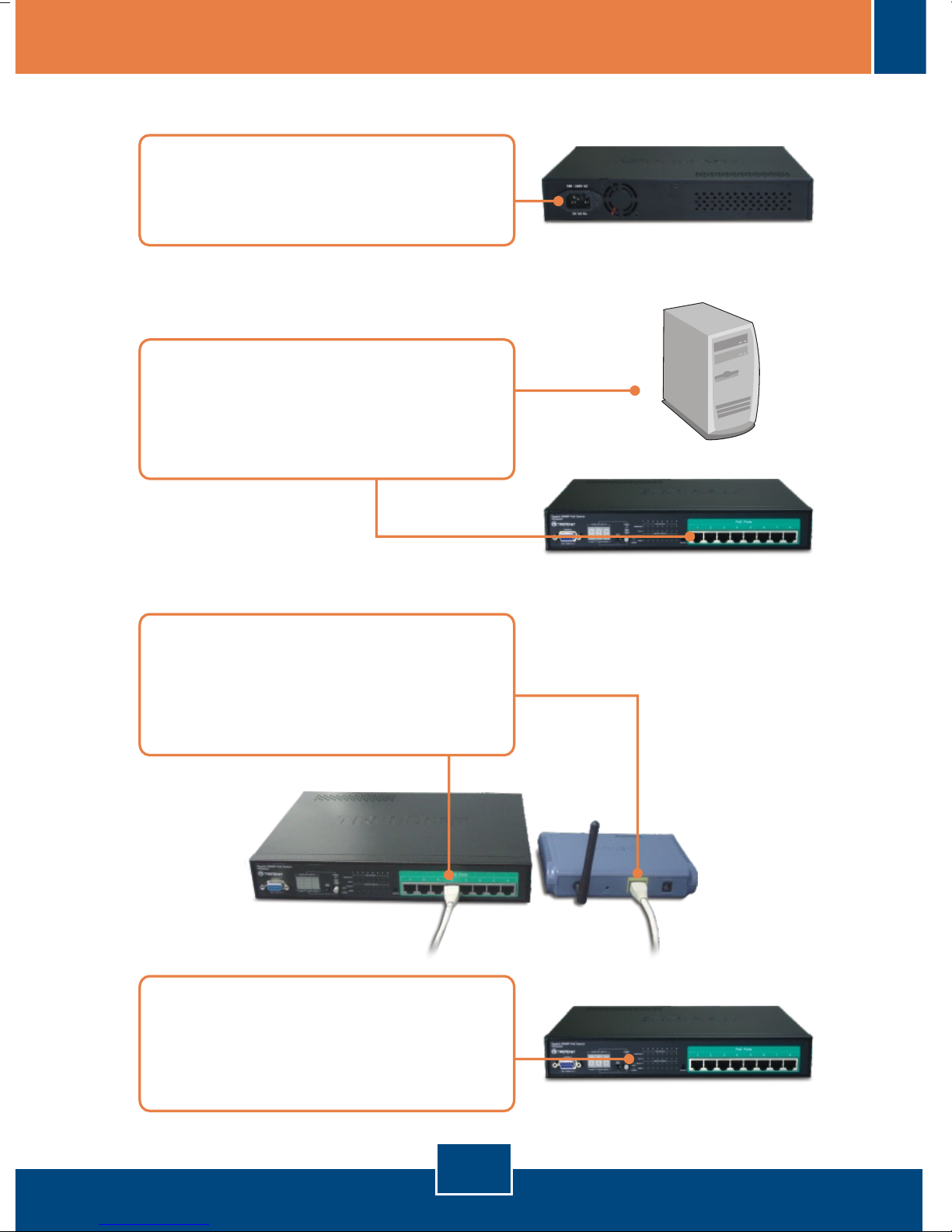

2. Installation du matériel
Français
2
4. Verifiez que les voyants des
panneaux suivants sont allumés :
POWER, OPERATING et
LINK/ACT
2. Branchez un câble réseau RJ-45
entre l'ordinateur et un port
Ethernet disponible sur le
TPE-80WS.
3. Branchez un câble RJ-45 cable
entre un port PoE du TPE-80WS et
le port LAN du périphérique PoE
(p. ex. le TEW-434APB)
1. Branchez le Cordon électrique à
l'arrière du TPE-80WS et à une
prise de courant.
Français
3
Navigateur Internet
Remarque: Il est recommandé de configurer le switch PoE depuis un
ordinateur câblé. Avant de pouvoir configurer le Switch PoE, une adresse IP
statique doit être assignée à l’adaptateur réseau de votre ordinateur dans le
sous-réseau de 192.168.223.x. L’adresse IP par défaut du Switch PoE étant
192.168.223.100, assurez qu’aucun autre périphérique réseau n'a reçu la
même adresse IP. (Consultez la rubrique « Dépannage » pour configurer las
paramètres TCP/IP de votre PC.)
2. Saisissez le mot de passe et
cliquez ensuite sur Apply
(Appliquer). Le mot de passe par
défaut est admin.

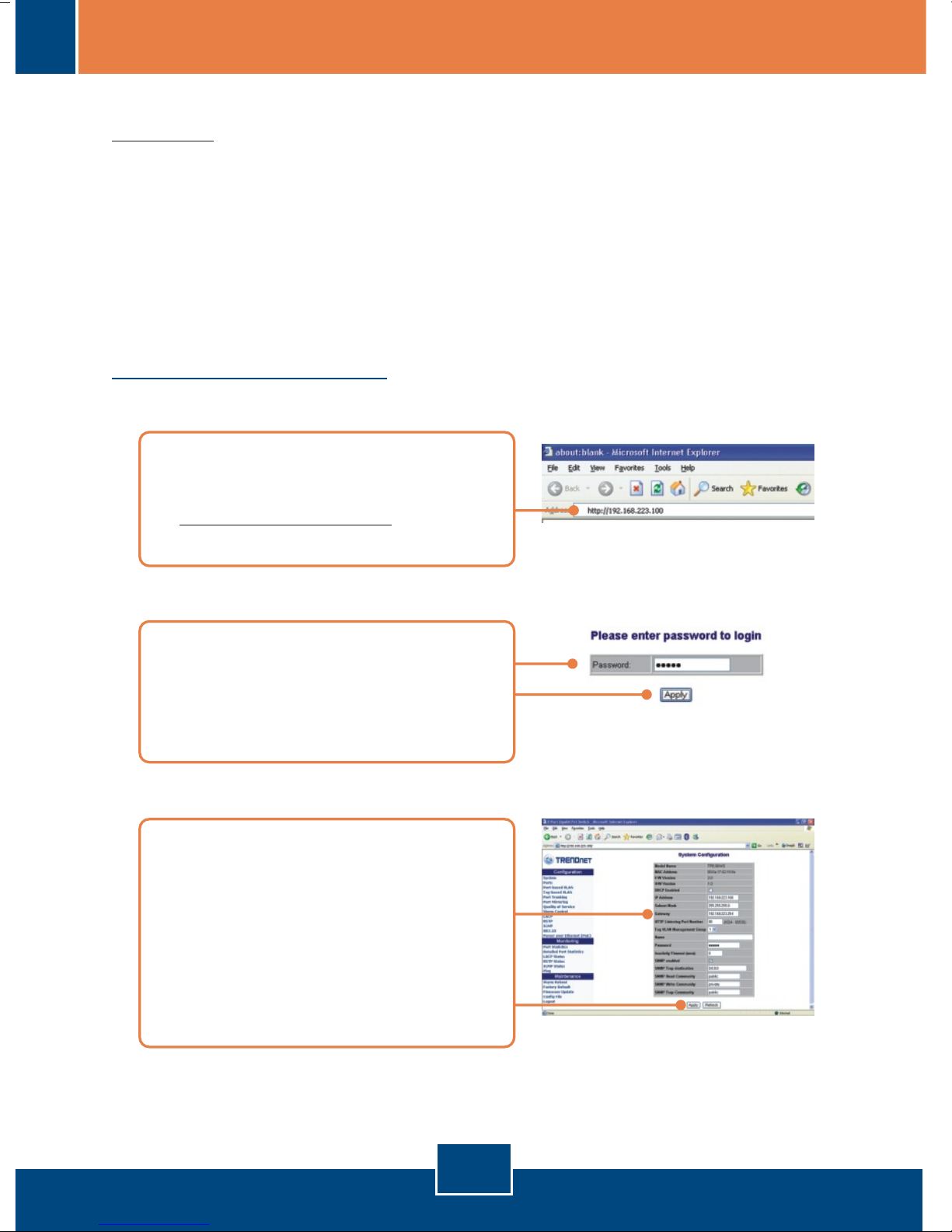

3. Configuration du Switch Internet
Power-Over-Ethernet (PoE)
1. Ouvrez votre navigateur Internet,
tapez-y l'adresse
et appuyez
sur la touche Enter (Entrez).
http://192.168.223.100
3. Cliquez sur Configuration et
ensuite sur System (Système).
Configurez l'adresse IP, le masque
de sous réseau et la passerelle
afin qu'ils correspondent à votre
réseau et cliquez ensuite sur
Apply (Appliquer).
Français
4
Enregistrez votre produit
Afin d’être sûr de recevoir le meilleur niveau de service clientèle et le meilleur support
possibles, veuillez prendre le temps d’enregistrer votre produit en ligne sur:
www.trendnet.com/register
Nous vous remercions d’avoir choisi Trendnet
Votre configuration est à présent terminée.
Si vous désirez des informations détaillées sur la configuration et les
paramètres avancés du TPE-80WS, veuillez consulter la rubrique Dépannage,
le guide de l'utilisateur sur CD-ROM ou le site Internet de TRENDnet sur
http://www.trendnet.com.
5
Troubleshooting

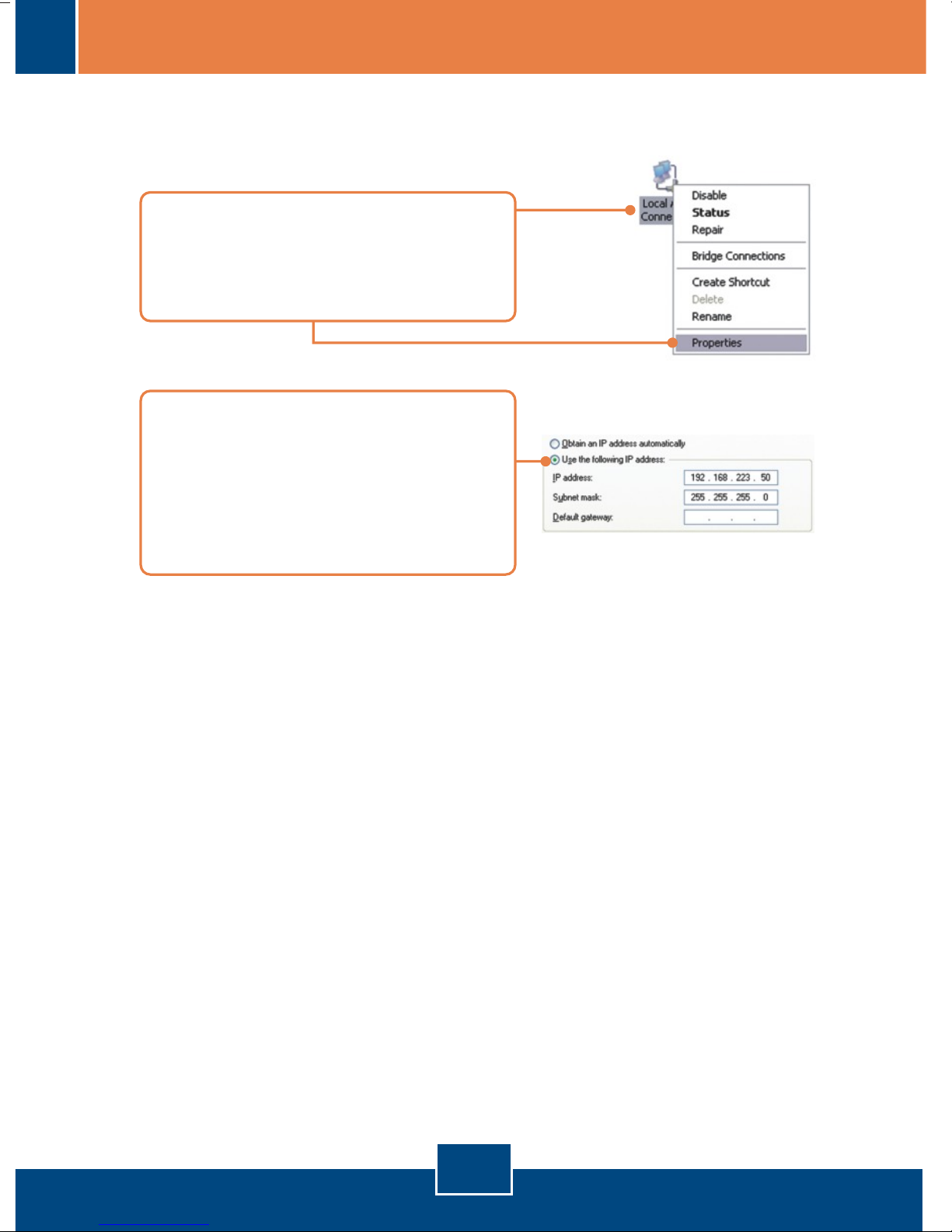

Q1: How do I configure TCP/IP settings on my computer?
1. Go into the Control Panel and double-
click the Network Connections icon,
right-click the Local Area Connection
icon and then click Properties.
2. Click Internet Protocol (TCP/IP) and
then click Properties. Then click on
Use the following IP address, and
make sure you assign your network
adapter an IP address in the subnet of
192.168.223.x.
Q2:
A2:
Q3:
A3:
If my network's IP is different than the PoE Switch's range, what should I do?
You should still configure the PoE Switch first. After all the settings are
applied, go to the PoE Switch's configuration page, click on IP settings and change
the IP address of the PoE Switch to match your network's IP.
I typed http://192.168.223.100 in my Internet Browser's Address Bar, but an
error message says “The page cannot be displayed.” How can I get into the TPE-
80WS's web configuration page?
First, check your hardware settings again by following the instructions in
section 2. Second, make sure the POWER and LINK/ACT lights are lit. Third,
make sure the TCP/IP settings are configured properly (see Q1). Fourth, since
the PoE Switch’s default IP address is 192.168.223.100, make sure that no other
network devices are assigned an IP address of 192.168.223.100.
Q4:
A4:
Q5:
A5:
Q6:
A6:
I forgot the administration password. How do I reset my TPE-80WS?
Press on the default button using a pen or paperclip for 10 seconds. The
default password is admin.
What are the default port settings for configuring the Switch through the
console port using HyperTerminal?
Bits per Second: 115200; Data bits: 8; Parity: None; Stop bits: 1; Flow control:
None; Emulation: VT100.
If you still encounter problems or have any questions regarding the TPE-80WS, please
contact TRENDnet’s Technical Support Department.
My 802.3af Powered device does not power on when I plug the device into
the Switch. What should I do?
First, verify that your PoE device supports IEEE 802.3af protocol. Second,
verify that your PoE device powers up using its power adapter. Third, power cycle
the PoE switch. Unplug power to the switch, wait 15 seconds, then plug the
power back in. Fourth, plug the device into a different port on the PoE switch.
Fifth, try using another Cat-5e cable.
6
Certifications
This equipment has been tested and found to comply with FCC and CE Rules.
Operation is subject to the following two conditions:
(1) This device may not cause harmful interference.
(2) This device must accept any interference received. Including interference that may
cause undesired operation.
NOTE: THE MANUFACTURER IS NOT RESPONSIBLE FOR ANY RADIO OR TV
INTERFERENCE CAUSED BY UNAUTHORIZED MODIFICATIONS TO THIS
EQUIPMENT. SUCH MODIFICATIONS COULD VOID THE USER’S AUTHORITY TO
OPERATE THE EQUIPMENT.
Waste electrical and electronic products must not
be disposed of with household waste. Please
recycle where facilities exist. Check with you Local
Authority or Retailer for recycling advice.
ADVERTENCIA
En todos nuestros equipos se mencionan claramente las caracteristicas del adaptador de
alimentacón necesario para su funcionamiento. El uso de un adaptador distinto al
mencionado puede producir daños fisicos y/o daños al equipo conectado. El adaptador
de alimentación debe operar con voltaje y frecuencia de la energia electrica domiciliaria
existente en el pais o zona de instalación.
Product Warranty Registration
TRENDnet Technical Support
US Canada
24/7 Tech Support
Toll Free Telephone: 1(866) 845-3673
Europe (Germany France Italy Spain Switzerland UK)
English/Espanol - 24/7
Francais/Deutsch - 11am-8pm, Monday - Friday MET
English/Espanol - 24/7
Francais/Deutsch - 11am-8pm, Monday - Friday MET
Worldwide
Telephone: +(31) (0) 20 504 05 35
Toll Free Telephone: +00800 60 76 76 67
.
. . . . .
Copyright ©2007. All Rights Reserved. TRENDnet.
Please take a moment to register your product online.
Go to TRENDnet’s website at http://www.trendnet.com/register
20675 Manhattan Place
Torrance, CA 90501
USA
