V2 AYROS Bedienungsanleitung
ZIS332
EDIZ. 20/03/2022
P
MOTORREDUTOR
ELECTROMECÂNICO IRREVERSÍVEL
COM CREMALHEIRA 230V/120V PARA
PORTÕES DE CORRER ATÉ 1200 Kg
D
ELEKTROMECHANISCHER
IRREVERSIBLER
SCHIEBETORANTRIEB 230V/120V
FÜR TORE BIS 1200 Kg GEWICHT
NL
ELEKTROMECHANISCHE
ONOMKEERBARE ACTUATOR
230V/120V MET HEUGEL VOOR
SCHUIFHEKKEN TOT EEN GEWICHT
VAN 1200 Kg
PL
NAPĘD ELEKTROMECHANICZNY
230V/120V DO BRAM
PRZESUWNYCH O WADZE
DO 1200 Kg
I
ATTUATORE ELETTROMECCANICO
230V/120V IRREVERSIBILE PER
CANCELLI SCORREVOLI FINO A
1200 KG DI PESO
GB
230V/120V ELECTROMECHANICAL
IRREVERSIBLE RACK ACTUATOR
FOR SLIDING GATES UP TO
1200 KG
F
OPERATEUR ELECTROMECANIQUE
230V/120V IRREVERSIBLE A
CREMAILLERE POUR PORTAILS
COULISSANTS JUSQU’A 1200 KG
DE POIDS
E
MOTOR ELECTROMECANICO
230V/120V IRREVERSIBLES A
CREMALLERA PARA PUERTAS
CORREDERAS HASTA 1200 KG DE
PESO
AYROS

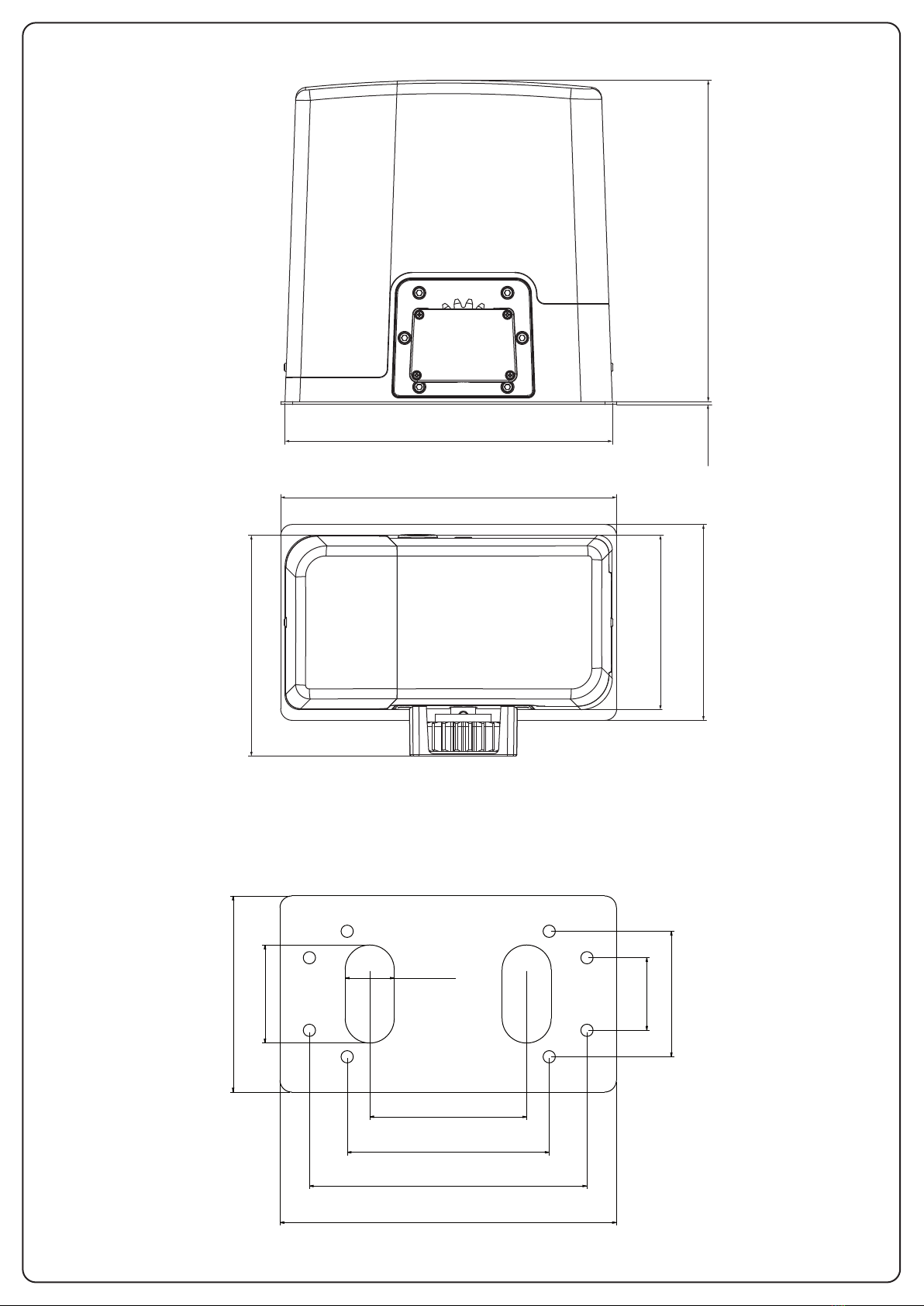

200 mm
343 mm
178 mm
226 mm
334 mm
3 mm 328 mm
200 mm
343 mm
160 mm
74 mm
50 mm
100 mm
128 mm
206 mm
283 mm
ITALIANO
- 1 -
INDICE
1 - AVVERTENZE GENERALI PER LA SICUREZZA .......................................................................................................
1.1 - VERIFICHE PRELIMINARI E IDENTIFICAZIONE DELLA TIPOLOGIA DI UTILIZZO ....................................................
1.2 - SERVIZIO DI ASSISTENZA TECNICA..................................................................................................................
1.3 - DICHIARAZIONE UE DI CONFORMITÀ..............................................................................................................
2 - CARATTERISTICHE TECNICHE ...............................................................................................................................
3 - INSTALLAZIONE DEL MOTORE .............................................................................................................................
3.1 - POSIZIONAMENTO DEL MOTORE ....................................................................................................................
3.2 - MONTAGGIO DELLA CREMAGLIERA ...............................................................................................................
3.3 - FISSAGGIO DEL MOTORE................................................................................................................................
3.4 - INSTALLAZIONE DEI FINECORSA MAGNETICI...................................................................................................
3.5 - SBLOCCO MOTORE ........................................................................................................................................
3.6 - SCHEMA D’INSTALLAZIONE ............................................................................................................................
4 - CENTRALE DI COMANDO .....................................................................................................................................
4.1 - ALIMENTAZIONE .............................................................................................................................................
4.2 - LAMPEGGIANTE .............................................................................................................................................
4.3 - LUCI DI CORTESIA...........................................................................................................................................
4.4 - INGRESSI DI ATTIVAZIONE ...............................................................................................................................
4.5 - STOP...............................................................................................................................................................
4.6 - FOTOCELLULE.................................................................................................................................................
4.7 - COSTE SENSIBILI .............................................................................................................................................
4.8 - ANTENNA .......................................................................................................................................................
4.9 - COLLEGAMENTI ELETTRICI..............................................................................................................................
4.10 - RICEVITORE AD INNESTO ..............................................................................................................................
4.11 - INTERFACCIA ADI .........................................................................................................................................
5 - PANNELLO DI CONTROLLO...................................................................................................................................
5.1 - DISPLAY..........................................................................................................................................................
5.2 - USO DEI TASTI PER LA PROGRAMMAZIONE ....................................................................................................
6 - ACCESSO ALLE IMPOSTAZIONI DELLA CENTRALE ..............................................................................................
7 - CONFIGURAZIONE VELOCE ..................................................................................................................................
8 - CARICAMENTO DEI PARAMETRI DI DEFAULT......................................................................................................
9 - AUTOAPPRENDIMENTO DEI TEMPI DI LAVORO..................................................................................................
10 - FUNZIONAMENTO A UOMO PRESENTE D’EMERGENZA...................................................................................
11 - LETTURA DEL CONTATORE DI CICLI ...................................................................................................................
11.1 - SEGNALAZIONE DELLA NECESSITÀ DI MANUTENZIONE.................................................................................
12 - DIAGNOSTICA (LETTURA DEGLI EVENTI)...........................................................................................................
13 - PROGRAMMAZIONE DELLA CENTRALE.............................................................................................................
14 - ANOMALIE DI FUNZIONAMENTO ......................................................................................................................
15 - COLLAUDO E MESSA IN SERVIZIO .....................................................................................................................
16 - MANUTENZIONE .................................................................................................................................................
17 - SMALTIMENTO ....................................................................................................................................................
2
3
4
4
5
6
6
7
7
8
9
9
10
10
10
10
10
10
11
11
11
12
13
13
14
14
14
15
15
15
16
16
17
17
18
20
25
27
27
27
ITALIANO
- 2 -
AVVERTENZE GENERALI:
SICUREZZA - INSTALLAZIONE
mLe seguenti avvertenze sono trascritte direttamente
dalle Norme e per quanto possibile applicabili al prodotto in
oggetto
ATTENZIONE Istruzioni importanti per la sicurezza.
Seguire tutte le istruzioni poiché l’installazione non corretta
può causare gravi danni
ATTENZIONE Istruzioni importanti per la sicurezza. Per
la sicurezza delle persone è importante seguire queste
istruzioni. Conservare queste istruzioni
• Prima di iniziare l’installazione verificare le “Caratteristiche
tecniche del prodotto”, in particolare se il presente prodotto
è adatto ad automatizzare la vostra parte guidata. Se non è
adatto, NON procedere all’installazione
• Il prodotto non può essere utilizzato prima di aver effettuato
la messa in servizio come specificato nel capitolo “Collaudo e
messa in servizio”
ATTENZIONE Secondo la più recente legislazione europea,
la realizzazione di un’automazione deve rispettare le
norme armonizzate previste dalla Direttiva Macchine in
vigore, che consentono di dichiarare la presunta conformità
dell’automazione.
In considerazione di ciò, tutte le operazioni di allacciamento
alla rete elettrica, di collaudo, di messa in servizio e di
manutenzione del prodotto devono essere effettuate
esclusivamente da un tecnico qualificato e competente!
• Prima di procedere con l’installazione del prodotto, verificare
che tutto il materiale da utilizzare sia in ottimo stato ed
adeguato all’uso
• Il prodotto non è destinato a essere usato da persone (bambini
compresi) le cui capacità fisiche, sensoriali o mentali siano
ridotte, oppure con mancanza di esperienza o di conoscenza
• I bambini non devono giocare con l’apparecchio
• Non permettere ai bambini di giocare con i dispositivi di
comando del prodotto. Tenere i telecomandi lontano dai
bambini
ATTENZIONE Al fine di evitare ogni pericolo dovuto al
riarmo accidentale del dispositivo termico di interruzione,
questo apparecchio non deve essere alimentato con un
dispositivo di manovra esterno, quale un temporizzatore,
oppure essere connesso a un circuito che viene
regolarmente alimentato o disalimentato dal servizio
• Nella rete di alimentazione dell’impianto prevedere un
dispositivo di disconnessione (non in dotazione) con una
distanza di apertura dei contatti che consenta la disconnessione
completa nelle condizioni dettate dalla categoria di
sovratensione III
• Durante l’installazione maneggiare con cura il prodotto
evitando schiacciamenti, urti, cadute o contatto con liquidi
di qualsiasi natura. Non mettere il prodotto vicino a fonti di
calore, né esporlo a fiamme libere. Tutte queste azioni possono
danneggiarlo ed essere causa di malfunzionamenti o situazioni
di pericolo. Se questo accade, sospendere immediatamente
l’installazione e rivolgersi al Servizio Assistenza
• Il produttore non si assume alcuna responsabilità per danni
patrimoniali, a cose o a persone derivanti dalla non osservanza
delle istruzioni di montaggio. In questi casi è esclusa la garanzia
per difetti materiali
• Il livello di pressione acustica dell’emissione ponderata A è
inferiore a 70 dB(A)
• La pulizia e la manutenzione destinata ad essere effettuata
dall’utilizzatore non deve essere effettuata da bambini senza
sorveglianza
• Prima degli interventi sull’impianto (manutenzione, pulizia),
disconnettere sempre il prodotto dalla rete di alimentazione
• Verificare frequentemente l’impianto, in particolare
controllare i cavi, le molle e i supporti per rilevare eventuali
sbilanciamenti e segni di usura o danni. Non usare se è
necessaria una riparazione o una regolazione, poiché un guasto
all’installazione o un bilanciamento della porta non corretto
possono provocare lesioni
• Il materiale dell’imballo del prodotto deve essere smaltito nel
pieno rispetto della normativa locale
• Tenere le persone lontane dalla porta quando questa viene
movimentata mediante gli elementi di comando
• Durante l’esecuzione della manovra controllare l’automazione
e mantenere le persone lontano da essa, fino al termine del
movimento
• Non comandare il prodotto se nelle sue vicinanze ci sono
persone che svolgono lavori sull’automazione; scollegate
l’alimentazione elettrica prima di far eseguire questi lavori
• Se il cavo di alimentazione è danneggiato, esso deve essere
sostituito dal costruttore o dal suo servizio di assistenza tecnica
o comunque da una persona con qualifica similare, in modo da
prevenire ogni rischio
AVVERTENZE INSTALLAZIONE
• Prima di installare il motore di movimentazione, controllare
che tutti gli organi meccanici siano in buone condizioni,
regolarmente bilanciati e che l’automazione possa essere
manovrata correttamente
• Se il cancello da automatizzare è dotato di una porta pedonale
occorre predisporre l’impianto con un sistema di controllo che
inibisca il funzionamento del motore quando la porta pedonale
è aperta
• Assicurarsi che gli elementi di comando siano tenuti lontani
dagli organi in movimento consentendone comunque una
visione diretta. A meno che non si utilizzi un selettore, gli
elementi di comando vanno installati ad un’altezza minima di
1,5 m e non devono essere accessibili
• Se il movimento di apertura è controllato da un sistema
antincendio, assicurarsi che eventuali finestre maggiori di 200
mm vengano chiuse dagli elementi di comando
• Prevenire ed evitare ogni forma di intrappolamento tra le parti
in movimento e quelle fisse durante le manovre
• Apporre in modo fisso e permanente l’etichetta riguardante la
manovra manuale vicino all’elemento che consente la manovra
stessa
• Dopo aver installato il motore di movimentazione assicurarsi
che il meccanismo, il sistema di protezione ed ogni manovra
manuale funzionino correttamente
ITALIANO
- 3 -
1.1 - VERIFICHE PRELIMINARI E IDENTIFICAZIONE DELLA TIPOLOGIA DI UTILIZZO
L’automatismo non deve essere utilizzato prima di aver effettuato la messa in servizio come specificato nel paragrafo “Collaudo e messa
in servizio”. Si ricorda che l’automatismo non sopperisce a difetti causati da una sbagliata installazione, o da una cattiva manutenzione,
quindi, prima di procedere all’installazione verificare che la struttura sia idonea e conforme alle norme vigenti e, se del caso, apportare tutte
le modifiche strutturali volte alla realizzazione dei franchi di sicurezza ed alla protezione o segregazione di tutte le zone di schiacciamento,
cesoiamento, convogliamento e verificare che:
• Il cancello non presenti punti d’attrito sia in chiusura che in apertura.
• Il cancello sia dotato di fermi meccanici di oltre corsa
• Il cancello sia ben bilanciato, ossia fermato in qualsiasi posizione e non accenni a muoversi spontaneamente.
• La posizione individuata per il fissaggio del motoriduttore consenta una manovra manuale facile, sicura e compatibile con l’ingombro del
motoriduttore.
• Il supporto sul quale si effettua il fissaggio dell’automatismo sia solido e duraturo.
• La rete di alimentazione alla quale l’automatismo viene collegato sia dotata di messa a terra sicurezza e di interruttore differenziale
con corrente di intervento minore o uguale a 30mA dedicato all’automazione (la distanza d’apertura dei contatti deve essere uguale o
superiore a 3 mm).
Attenzione: Il livello minimo di sicurezza dipende dal tipo di utilizzo; fare riferimento al seguente schema:
TIPOLOGIA DI UTILIZZO DELLA CHIUSURA
TIPOLOGIA DEI COMANDI DI
ATTIVAZIONE
GRUPPO 1
Persone informate
uso in area privata)
GRUPPO 2
Persone informate
(uso in area pubblica)
GRUPPO 3
Persone informate
(uso illimitato)
Comando a uomo presente A B Non è possibile
Comando a distanza e chiusura
in vista (es. infrarosso)
C oppure E C oppure E C e D oppure E
Comando a distanza e chiusura
non in vista (es. onde radio)
C oppure E C e D oppure E C e D oppure E
Comando automatico
(es. comando di chiusura
temporizzata)
C e D oppure E C e D oppure E C e D oppure E
GRUPPO 1 - Solo un limitato numero di persone è autorizzato all’uso, e la chiusura non è in un’area pubblica. Un esempio di questo tipo
sono i cancelli all’interno delle aziende, i cui fruitori sono solo i dipendenti o una parte di loro i quali sono stati adeguatamente informati.
GRUPPO 2 - Solo un limitato numero di persone è autorizzato all’uso, ma in questo caso la chiusura è in un’area pubblica. Un esempio può
essere un cancello aziendale che accede alla pubblica via, e che può essere utilizzato solo dai dipendenti.
GRUPPO 3 - Qualsiasi persona può utilizzare la chiusura automatizzata, che quindi è situata sul suolo pubblico. Ad esempio la porta di
accesso di un supermercato o di un ufficio, o di un ospedale.
PROTEZIONE A - La chiusura viene attivata tramite un pulsante di comando con la persona presente, cioè ad azione mantenuta.
PROTEZIONE B - La chiusura viene attivata tramite un comando con la persona presente, attraverso un selettore a chiave o simile, per
impedirne l’utilizzo a persone non autorizzate.
PROTEZIONE C - Limitazione delle forze dell’anta della porta o cancello. Cioè la forza di impatto deve rientrare in una curva stabilita dalla
normativa, nel caso il cancello colpisca un ostacolo.
PROTEZIONE D - Dispositivi, come le fotocellule, atte a rilevare la presenza di persone od ostacoli. Possono essere attivi su un solo lato o su
entrambi i lati della porta o cancello.
PROTEZIONE E - Dispositivi sensibili, come le pedane o le barriere immateriali, atti a rilevare la presenza di una persona, ed installati in
modo che questa non possa in alcun modo essere urtata dall’anta in movimento. Questi dispositivi devono essere attivi in tutta la “zona
pericolosa” del cancello. Per “zona pericolosa” la Direttiva Macchine intende una qualsiasi zona all’interno e/o in prossimità di una
macchina in cui la presenza di una persona esposta costituisca un rischio per la sicurezza e la salute di detta persona.
L’analisi dei rischi deve prendere in considerazione tutte le zone pericolose dell’automazione che dovranno essere
opportunamente protette e segnalate.
Applicare in una zona visibile una targa coni dati identificativi della porta o del cancello motorizzato.
L’installatore deve fornire tutte le informazioni relative al funzionamento automatico, apertura di emergenza della porta o
cancello motorizzati, alla manutenzione e consegnarle all’utilizzatore.
ITALIANO
- 4 -
1.2 - SERVIZIO DI ASSISTENZA TECNICA
Per chiarimenti tecnici o problemi di installazione potete utilizzare
il Servizio Clienti al Numero Verde 800-134908 attivo dal lunedì al
venerdì dalle 8:30 alle 12:30 e dalle 14:00 alle 18:00.
1.3 - DICHIARAZIONE UE DI CONFORMITÀ E
DICHIARAZIONE DI INCORPORAZIONE
DI QUASI MACCHINA
Dichiarazione in accordo alle Direttive: 2014/35/UE (LVD);
2014/30/UE (EMC); 2006/42/CE (MD) ALLEGATO II, PARTE B
Il fabbricante V2 S.p.A., con sede in
Corso Principi di Piemonte 65, 12035, Racconigi (CN), Italia
Dichiara sotto la propria responsabilità che:
l’automatismo modello:
AYROS800D-230V
AYROS1200D-230V
AYROS1200D-120V
Descrizione: Attuatore elettromeccanico per cancelli scorrevoli
• è destinato ad essere incorporato in un cancello scorrevole per
costituire una macchina ai sensi della Direttiva 2006/42/CE.
Tale macchina non potrà essere messa in servizio prima di
essere dichiarata conforme alle disposizioni della direttiva
2006/42/CE (Allegato II-A)
• è conforme ai requisiti essenziali applicabili delle Direttive:
Direttiva Macchine 2006/42/CE (Allegato I, Capitolo 1)
Direttiva bassa tensione 2014/35/UE
Direttiva compatibilità elettromagnetica 2014/30/UE
Direttiva RoHS3 2015/863/EU
La documentazione tecnica è a disposizione dell’autorità
competente su motivata richiesta presso:
V2 S.p.A.
Corso Principi di Piemonte 65, 12035, Racconigi (CN), Italia
La persona autorizzata a firmare la presente dichiarazione di
incorporazione e a fornire la documentazione tecnica:
Sergio Biancheri
Rappresentante legale di V2 S.p.A.
Racconigi, il 01/06/2019
ITALIANO
- 5 -
AYROS
800-230V
AYROS
1200-230V
AYROS
1200-120V
Peso massimo del cancello 800 kg 1200 kg 1200 kg
Alimentazione 230Vac / 50Hz 230Vac / 50Hz 120Vac / 60Hz
Potenza massima 500 W 600 W 600 W
Assorbimento a pieno carico 2 A 2,6 A 4,3 A
Condensatore di marcia 10 μF 12 μF 36 μF
Condensatore di spunto 18 μF 25 μF 75 μF
Velocità massima anta 0,16 m/s 0,16 m/s 0,18 m/s
Spinta massima 670 N 950 N 950 N
Ciclo di lavoro 30 % 30 % 30 %
Pignone M4 - Z18 M4 - Z18 M4 - Z18
Temperatura di esercizio -20 ÷ +55 °C -20 ÷ +55 °C -20 ÷ +55 °C
Peso del motore 15 kg 16 kg 16 kg
Protezione IP44 IP44 IP44
Carico max accessori alimentati a 24 Vdc 10 W 10 W 10 W
Fusibili di protezione 10 A 10 A 15 A
2 - CARATTERISTICHE TECNICHE
ITALIANO
- 6 -
3 - INSTALLAZIONE DEL MOTORE
3.1 - POSIZIONAMENTO DEL MOTORE
Per fissare AYROS seguire attentamente le seguenti istruzioni:

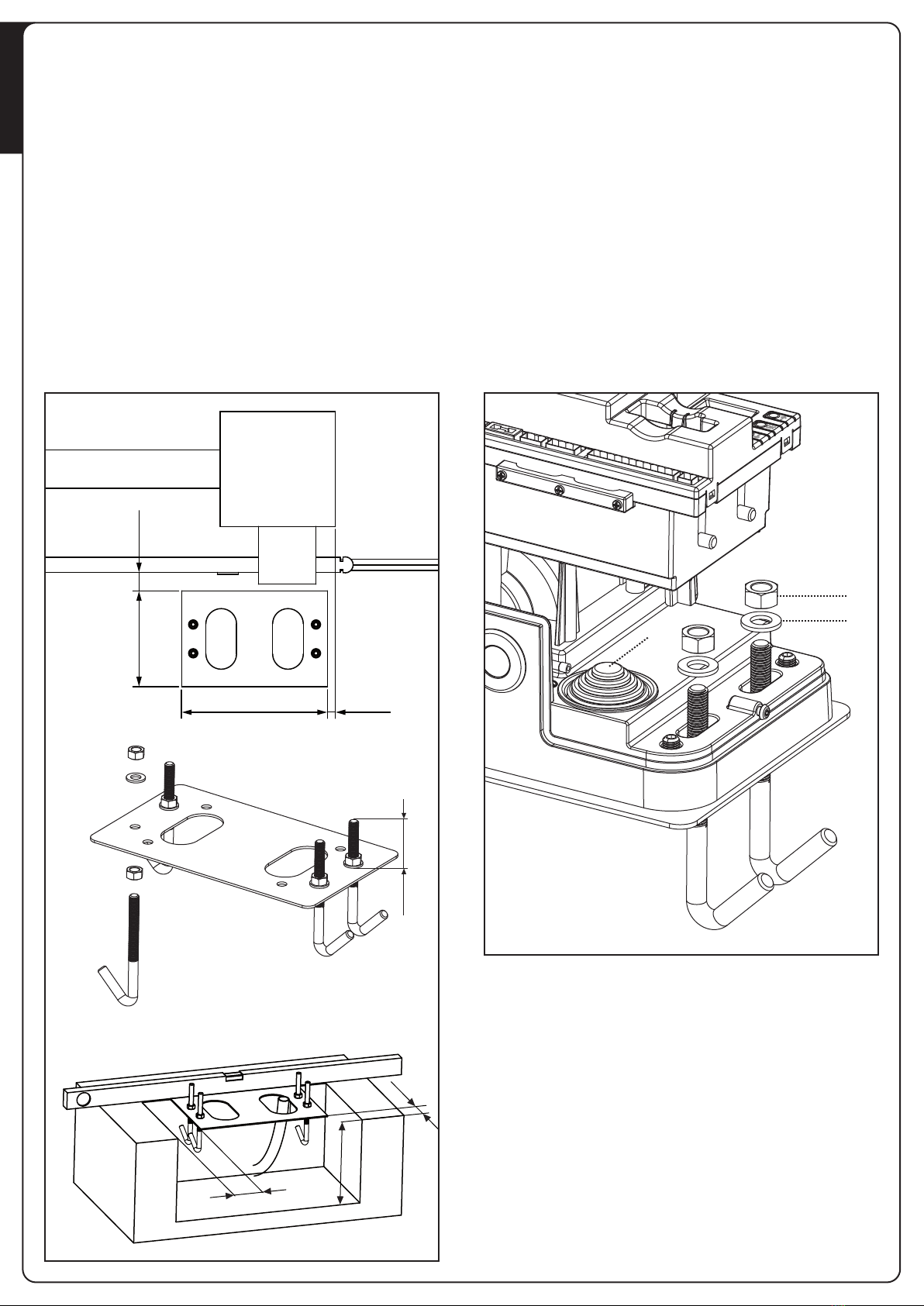

1. Prevedere uno scavo di fondazione usando come riferimento le
misure indicate in figura.
2. Predisporre uno o più tubi per il passaggio dei cavi elettrici.
3. Assemblare le 4 zanche sulla piastra di ancoraggio e fissarle
tramite i 4 bulloni in dotazione.
4. Effettuare la colata di calcestruzzo all’interno dello scavo e
posizionare la piastra di fondazione.
mATTENZIONE: verificare che la piastra sia
perfettamente in bolla e parallela cancello
5. Attendere la completa presa del calcestruzzo.
6. Svitare i 4 dadi che tengono la base unita alle zanche e
posizionare il motore sulla piastra.
7. Regolare i 4 grani in modo che il motore sia perfettamente in
bolla.
8. Verificare che il motore sia perfettamente parallelo al cancello,
quindi inserire le 4 rondelle Re avvitare leggermente i 4 dadi D
m ATTENZIONE: inserire la guarnizione G nel foro di
passaggio cavi come da figura. Forare la guarnizione per
far passare i cavi da collegare alla centrale limitando le
dimensioni dei fori al fine di evitare l’ingresso di insetti e
altri piccoli animali.
50 mm200 mm
20 mm343 mm
60mm
10cm
30cm
10cm
ITALIANO
- 7 -
3.2 - MONTAGGIO DELLA CREMAGLIERA
1. Sbloccare il motore e posizionare il cancello in posizione
totalmente aperto.
2. Fissare tutti gli elementi della cremagliera al cancello
facendo attenzione di mantenerli alla stessa altezza
rispetto al pignone motore.
La cremagliera DEVE essere posizionata a 1 o 2 mm
al di sopra del pignone motore su tutta la lunghezza
del cancello.
3.3 - FISSAGGIO DEL MOTORE
Verificare i seguenti punti:
1. Il motore deve essere in bolla e parallelo al cancello
2. La distanza tra pignone e cremagliera deve essere di 1 o
2 mm. Eventualmente regolare i 4 grani
3. La cremagliera deve essere allineata al pignone del
motore
4. La distanza minima tra l’ingombro massimo del cancello
e il paramano del motore deve essere di almeno 5 mm
5. Verificate le condizioni sopra descritte procedere con
il fissaggio dei 4 dadi Dche ancorano il motore alla
piastra
97 mm
2 mm
>5 mm
D
ITALIANO
- 8 -
3.4 - INSTALLAZIONE DEI FINECORSA
MAGNETICI
mATTENZIONE: per la vostra sicurezza è necessario che il
cancello sia dotato di arresti meccanici di oltre corsa.
Se il cancello non è dotato degli arresti, una manovra
accidentale oltre il punto di finecorsa può provocare la
caduta del cancello.
Installare la staffa porta magneti in dotazione sulla cremagliera
in modo che nelle posizioni di massima apertura e di massima
chiusura il magnete rimanga posizionato in corrispondenza del
sensore magnetico posto dietro la calotta (il più possibile vicino
alla stessa).
I magneti in dotazione sono appositamente distinti da due colori:
MAGNETE BLU = FINECORSA DESTRO (DX)
MAGNETE ROSSO = FINECORSA SINISTRO (SX)
Il tipo di finecorsa (DESTRO/SINISTRO) dipende dalla posizione
del finecorsa rispetto al motore, indipendentemente dal verso di
apertura.
mATTENZIONE: verificato il corretto funzionamento
del sistema si consiglia di saldare le staffe finecorsa sulla
cremagliera.
DXSX
DXSX
Max 38 mm
102 mm
Inhaltsverzeichnis
Sprachen:
Andere V2 Toröffner Handbücher
V2
V2 URSUS Series Bedienungsanleitung
V2
V2 Calypso 400 Bedienungsanleitung
V2
V2 ATRIS-700 Bedienungsanleitung
V2
V2 VEGA-C 230V Bedienungsanleitung
V2
V2 HYPERFOR Bedienungsanleitung
V2
V2 AYROS series Benutzerhandbuch
V2
V2 BINGO400 Bedienungsanleitung
V2
V2 CITY2+L Bedienungsanleitung
V2
V2 FORTECO Bedienungsanleitung
V2
V2 WISANT 19-230V Bedienungsanleitung
