Velleman PEM30DN Bedienungsanleitung

PEM30DN

PHOTOELECTRIC BEAM SENSOR, DARK-ON, 30m

IR-LICHTSLUIS - 30m, DARK-ON, 30m

CAPTEUR PHOTOELECTRIQUE, DARK-ON, 30m

SENSOR FOTOELÉCTRICO, DARK-ON, 30m

LICHTSCHRANKE MIT REFLEKTOR, DARK-ON, 30m

USER MANUAL 3

GEBRUIKERSHANDLEIDING 6

MODE D'EMPLOI 9

MANUAL DEL USUARIO 12

BEDIENUNGSANLEITUNG 15

PEM30DN

V. 02 – 27/11/2013 2 ©Velleman nv

PEM30DN

V. 02 – 27/11/2013 3 ©Velleman nv

USER MANUAL

1. Introduction

To all residents of the European Union

Important environmental information about this product

This symbol on the device or the package indicates that

disposal of the device after its lifecycle could harm the

environment. Do not dispose of the unit (or batteries) as

unsorted municipal waste; it should be taken to a

specialized company for recycling. This device should be

returned to your distributor or to a local recycling service. Respect

the local environmental rules.

If in doubt, contact your local waste disposal authorities.

Thank you for choosing Velleman! Please read the manual thoroughly

before bringing this device into service. If the device was damaged in

transit, don't install or use it and contact your dealer.

Notes

•It is recommended to use this device indoors. Rain drops and

condensation may influence its operation.

2. Safety Instructions

•Make sure that the voltage supply does notexceed the rated

value.

•Do not deactivate the device within 50 ms after its activation in

order to avoid damage.

•Keep the cables well clear of other current-carrying conductors in

order to avoid the creation of magnetic fields which may cause

interference.

•

Do not install the sensor where it isexposed to fluorescent lamps

with rapid-starters or high-frequency starters.

•Do not expose the device to dust, water, dirt or oil and protect it

from vibrations or shocks to prevent malfunction.

3. Features

•universal AC/DC input voltage

•N.O. output

•6ft of cable

PEM30DN

V. 02 – 27/11/2013 4 ©Velleman nv

•mounting bracket / screws included

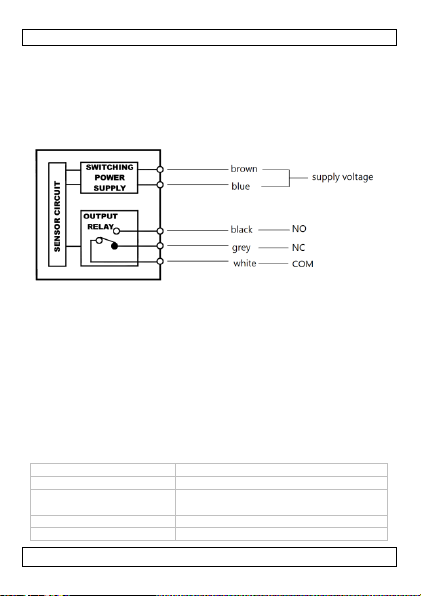

4. Wiring

The black, white and greycables are only available on the receiver.

5. Dimensions

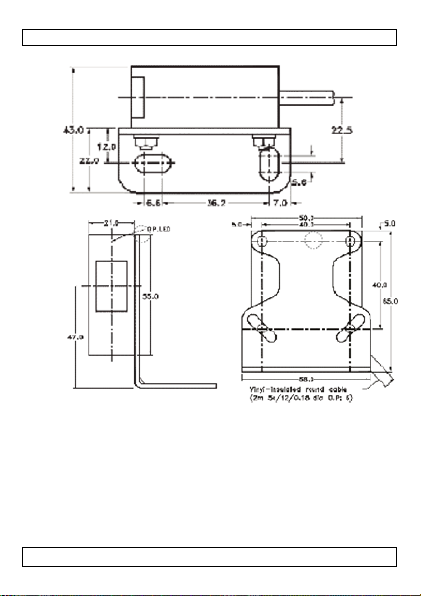

Refer to the following illustrations:

•Device: illustration A

•Mounting bracket: illustration B and C.

6. Aligning transm itter with receiver

Use the LEDs to align the transmitter and the receiver. This is easiest

if you use an IR viewer.

7. Technical Spe cifications

detection method through beam

sensing range 30 m

input vo lta ge

DC 12 - 240V ± 10% or AC 24 - 240V ±

10%

response time 15 ms

emitting element IR LED

operation indicator yellow LED (lights when beam is cut)

dimensions

21 x 55 x 50 mm

current consumption 2 VA max.

output method relay output

contact current 3A / 250 VAC

PEM30DN

V. 02 – 27/11/2013 5 ©Velleman nv

illumination lamplight: < 10000 lux

sunlight: < 30000 lux

connection method m ulticore ca b le

(brown/blue/white/black/grey)

noise resistance

1500 Vpp / 1µs

surge resistance

2kV / 1µs

vibration resistance

10-55 Hz / 1.5 mm, 2 hour in X.Y.Z.

phase

housing material

case: intensive ABS

lens: PC

operating temperature

-20°C to +60°C

IP rating

IP44

Use this device with original accessories only. Velleman nv

cannot be held responsible in the event of damage or injury

result ing from (incorrect) use of this device. For more info

concerning this product a nd the latest version of this ma nual,

please visit our website www.velleman.eu. The information in

this manual is subject to change without prior notice.

The copyright to this manual is owned by Vellema n nv. All

worldwide rights reserved. No part of this manual may be copied,

reproduced, translated or reduced to any electronic medium or

otherwise without the prior written consent of the copyright holder.

PEM30DN

V. 02 – 27/11/2013 6 ©Velleman nv

GEBRUIKERSHANDLEIDING

1. Inleiding

Aan alle ingezetenen van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat,

als het na zijn levenscyclus wordt weggeworpen, dit toestel

schade kan toebrengen aan het milieu. Gooi dit toestel (en

eventuele batterijen) niet bij het gewone huishoudelijke

afval; het moet bijeen gespecialiseerd bedrijf

terechtkomen voor recyclage. Umoet dit toestel naar uwverdeler of

naareen lokaal recyclagepunt brengen. Respecteer de plaatselijke

milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten

betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig voor u het

toestel in gebruik neemt. Werd het toestel beschadigd tijdens het

transport, installeer het dan niet en raadpleeg uw dealer.

2. Veilighe idsinstructies

•De voedingsspanning mag de meetwaarde niet overschrijden.

•

Om beschadiging te vermijden, mag u het toestel niet inschakelen

en het minder dan 50ms later weer uitscha kelen.

•Houd de kabels uit de buurt van andere stroomvoerende

geleiders. De magnetische velden die zouden ontstaan,kunnen

storingen veroorzaken.

•Stel de sensor niet rechtstreeks bloot aan fluorescentielampen

met snelstarters of hoogfrequente starters.

•S

tel het toestel nietbloot aan stof, water, olie of vuil. Bescherm

het toestel tegen hevige trillingen of schokken om defecten te

vermijden.

3. Eigenschappen

•universele AC/DC ingangsspanning

•N.O.-uitgang

•6ft kabel

•montagebeugel/schroeven meegeleverd

PEM30DN

V. 02 – 27/11/2013 7 ©Velleman nv

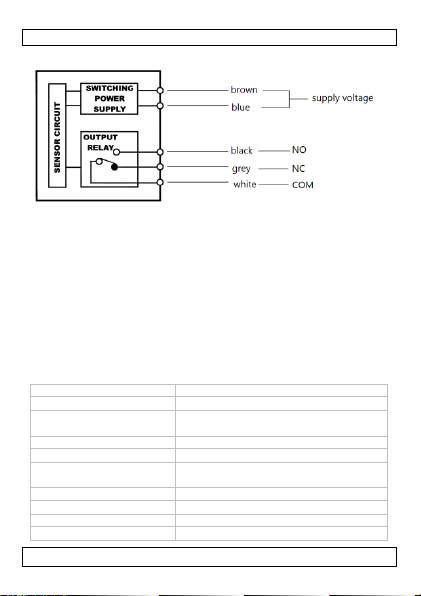

4. Aansluiting

De zwarte, witte en grijze kabels zijn enkelbeschikbaar op de

ontvanger.

5. Afmetingen

Raadpleeg de onderstaande afbeeldingen:

•Toestel: a fb. A

•Montagebeugel: afb. B en C.

6. Zender en ontvanger afstemmen

Gebruik de leds om de zenderen ontvanger op elkaar af te

stemmen. Dit gaat gemakkelijkst met een IR-kijker.

7. Technische specificaties

detectiemethode

straalonderbreking

detectiebereik 30 m

ingangsspanning DC 12 - 240V ± 10% of AC 24 -

240V ±

10%

responstijd

15 ms

zendelement

IR-led

werkingsindicatie gele le d (licht op wanneer de straal

wordt onderbroken)

afmetingen

21 x 55 x 50 mm

stroomverbruik 2 VA max.

uitgangsmethode uitgangsrelais

contactstroom 3A / 250 VAC

PEM30DN

V. 02 – 27/11/2013 8 ©Velleman nv

verlichting lamp: < 10000 lux

zonlicht: < 30000 lux

aansluitmethode meeraderige ka be l

(bruin/blauw/wit/zwart/grijs)

ruisweerstand

1500 Vpp / 1µs

onderbrekingsspanning

2kV / 1µs

trillingsweerstand

10-55 Hz / 1.5 mm, 2 uur in X.Y.Z. fase

materiaal behuizing: intensieve ABS

lens: PC

werktemperatuur -20°C tot +60°C

IP-norm IP44

Gebruik dit toestel enkel met originele accessoires. Velleman

nv is niet aa nsprake lijk voor schade of kwetsuren bij

(verkeerd) gebruik van dit toestel. Voor meer informatie over

dit product en de laatste versie van deze ha ndleiding, zie

www.velleman.eu. De informatie in de ze ha ndleiding kan te

allen tijde worden gewijzigd zonder voorafgaande

kennisgeving.

Velleman nv heeft het auteursrecht voor deze handleiding.

Alle wereldwijde rechten voorbehouden. Het is niet toegestaan

om deze handleiding of gedeelten ervan over te nemen, te kopiëren,

te vertalen,te bewerken en op te slaan opeen elektronisch medium

zonder voorafgaande schriftelijke toestemming van de

rechthebbende.

PEM30DN

V. 02 – 27/11/2013 9 ©Velleman nv

MODE D'EMPLOI

1. Introduction

Aux résidents de l'Union européenne

Informations environnementales importantes concernant ce

produit Ce symbole sur l'appareil ou l'emballage indique que

l'élimination d'un appareil en fin de vie peut polluer

l'environnement. Ne pas jeterun appareilélectrique ou

électronique (etdes piles éventuelles) parmi les déchets

municipaux non sujets au tri sélectif; une déchèterie

traitera l'appareil en question. Renvoyer cet appareil à votre

fournisseur ou à un service de recyclage local. Il convient de

respecterla réglementation locale relative à la protection de

l'environnement.

En cas de doute, contacter les autorités locales pour

élimination.

Nous vous remercions de votre achat ! Lire le présent mode d'emploi

attentivement avant la mise en service de l'appareil. Si l'appareil a

été endommagé pendant le transport, ne pas installer et consulter

votre revendeur.

2. Consignes de sécurité

•La tension d'alimentation ne peut pas dépasser la valeur de

mesure.

•Pour éviter tout endommagement de l'appareil, ne pas activer

l'appareil et le désactiver moins de 50 ms plus tard.

•Tenir les câbles à l'écart de toutautre conducteur électrique sous

tension pour éviter la formation de champs magnétiques, qui

pourraient occasionner des interférences.

•Eviter d'exposer l'appareil aux poussières et salissures, à l'eau ou

à l'huile. Protéger l'appareil des chocs ou des vibrations pour

éviter tout endommagement de l'appareil.

•

Eviter d'exposer l'appareil aux poussièreset salissures, à l'eau ou

à l'huile. Protéger l'appareil des chocs ou de s vibratio ns pour

éviter tout endommagement de l'appareil.

PEM30DN

V. 02 – 27/11/2013 10 ©Velleman nv

3. Caractéristiques

•tension d'entrée universelle CA/CC

•sortie N.O.

•6ft de câble

•livré avecsupport de montage et vis

4. Câblage

Les câbles noirs, blancs et gris ne sont que disponibles sur le

récepteur.

5. Dimensions

Se référer aux figures suivantes :

•Appareil : fig. A

•Support de montage : fig. B et C

6. Aligner émetteur et récepteur

Utiliser les LEDs pour alignerl'émetteuret le récepteur. Ceci est

encore plus facile si vous utilisez p.ex. un viseur IR.

7. Spécificat ions techniques

méthode de détection

coupure de rayon

portée de détection

30 m

tension d’entrée

CC 12 - 240 V ± 10 % ou AC 24 - 240 V

± 10 %

temps de réponse

15 ms

élément d'émission LED IR

Andere Handbücher für PEM30DN

Inhaltsverzeichnis

Sprachen:

Andere Velleman Zubehör Handbücher

Velleman

Velleman ZLLPIRN Bedienungsanleitung

Velleman

Velleman PEM10D2 Bedienungsanleitung

Velleman

Velleman 3DPEN2 Bedienungsanleitung

Velleman

Velleman PEREL EDP1 Bedienungsanleitung

Velleman

Velleman VMA306 Bedienungsanleitung

Velleman

Velleman VTUSD3 Bedienungsanleitung

Velleman

Velleman VMA340 Bedienungsanleitung

Velleman

Velleman She15 Bedienungsanleitung

Velleman

Velleman Perel EDB8 Bedienungsanleitung

Velleman

Velleman RCSOST Bedienungsanleitung

Velleman

Velleman Whadda WPSE472 Bedienungsanleitung

Velleman

Velleman MM102 Bedienungsanleitung

Velleman

Velleman EMS109 Bedienungsanleitung

Velleman

Velleman Perel EDB8 Bedienungsanleitung

Velleman

Velleman DB6 Bedienungsanleitung

Velleman

Velleman VMA329 Bedienungsanleitung

Velleman

Velleman VMA314 Bedienungsanleitung

Velleman

Velleman Whadda WPSE355 Bedienungsanleitung

Velleman

Velleman WS1060 Bedienungsanleitung

Velleman

Velleman 3DPEN3 Bedienungsanleitung

Velleman

Velleman PCM30 Bedienungsanleitung

Velleman

Velleman Perel SMART1002 Bedienungsanleitung

Velleman

Velleman DB2 Bedienungsanleitung

Velleman

Velleman ED38105 Bedienungsanleitung

Beliebte Zubehör Handbücher anderer Marken

Hillco

Hillco 2810 Bedienungsanleitung

Siemens

Siemens QSA2700D Bedienerhandbuch

Contours

Contours ZY024 Bedienungsanleitung

Saivod

Saivod VS621 Bedienungsanleitung

Virtuox

Virtuox VirtuCLEAN 2.0 Bedienungsanleitung

SCE

SCE ENVIRO-THERM SCE-TE170B24VSS Bedienungsanleitung

Z-Wave

Z-Wave HSD-200Z Bedienungsanleitung

turck

turck FMX-IM-2UPLI63FX Bedienungsanleitung

Decagon Devices

Decagon Devices 10HS Bedienungsanleitung

UPPAbaby

UPPAbaby Cup Holder Bedienungsanleitung

Elko

Elko SmartSensor Leakage Wireless Bedienungsanleitung

Grizzly

Grizzly H8371 Bedienungsanleitung

Panasonic

Panasonic HG-T Series Bedienungsanleitung

IFM Electronic

IFM Electronic Efector 250 Series Referenzhandbuch

DigiDesign

DigiDesign 888/24 I/O Bedienungsanleitung

PROZIS

PROZIS QUAY Bedienungsanleitung

patagonia

patagonia PSI Vest Bedienungsanleitung

SFC Energy

SFC Energy EFOY GO! Bedienungsanleitung
