Vivotek IP8173H Bedienungsanleitung

Quick Installation Guide

VIVOTEK INC.

6F, No.192, Lien-Cheng Rd., Chung-Ho, New Taipei City, 235, Taiwan, R.O.C.

|T:+886-2-82455282|F:+886-2-82455532|E:[email protected]

VIVOTEK USA, INC.

2050 Ringwood Avenue, San Jose, CA 95131

|T: 408-773-8686|F: 408-773-8298|E: [email protected]

3MP • Compact Size • WDR Pro

All specications are subject to change without notice.

P/N:625021901G Rev. 1.1

IP8173H Mini-box

Network Camera

English 繁中日本語 Español Português

簡中 Français Deutsch Italiano Türkçe Polski Русский Česky Svenska

Dansk

Nederlands

Indonesia

VIVOTEK Netherlands B.V.

Busplein 36, 1315KV, Almere, The Netherlands

|T:+31 (0)36 5389 149|F:+31 (0)36 5389 111|E:[email protected]

SC - 15

中文 (简体 )

请将网络摄像头远离水源。如果弄湿网

络摄像头，请立即关闭。

工作温度请参考用户手册。

如果网络摄像头冒烟或有异常气味，请

立即关闭。

不要将网络摄像头放置在电视或烤箱等

热源附近。

不要将网络摄像头暴露于阳光直射的地

方。

切勿将网络摄像头放在高湿环境中。

安装警告

切勿将网络摄像头放置在不稳定的表面

上。

闪电时不要接触网络摄像头。

切勿自行拆解网络摄像头。切勿使网络摄像头坠落。

切勿在网络摄像头中插入任何物体，如

针状物等。

相机底座

CS 固定镜头

IP8173H 保修卡

快速安装向导

软件 CD

1检查包装内容

L- 型内六角扳手

螺丝安装支架

SC - 16

以太网络 10/100

RJ45 插孔

凹陷式重置按钮

标准 I/O 接线端子

前面板

后面板

镜头

焦点控制器

缩放控制器

2物理描述

状态 LED 指示灯

MicroSD/SDHC/

SDXC 卡插槽

镜头

光圈控制缆线插孔

Micro SD

1 2 3 4 5 6 7

GND

RS485_N

RS485_P

GND_AUDIO

MIC_IN

AUDIO_OUT

转接环调节

安装孔

光线传感器

SC - 17

中文 (简体 )

3将镜头装到摄像头上

1. 顺时针转动镜头将其安装到摄像机支架上。

2. 将光圈控制电缆连接至插座。在通电之前连接光圈控制电缆。否则，您将无法访问曝

光的相关设置。

4将摄像头装到脚架上

1. 使用相机支架上的孔在墙上标记钻孔。在您首选的位置上钻孔。

2. 用锤敲入随附的塑料锚柱。

3. 将螺丝穿过其中，

将相机支架安装到墙上或天花板上。

4. 通过旋转支架和固定环将相机连接到

支架上。

SC - 18

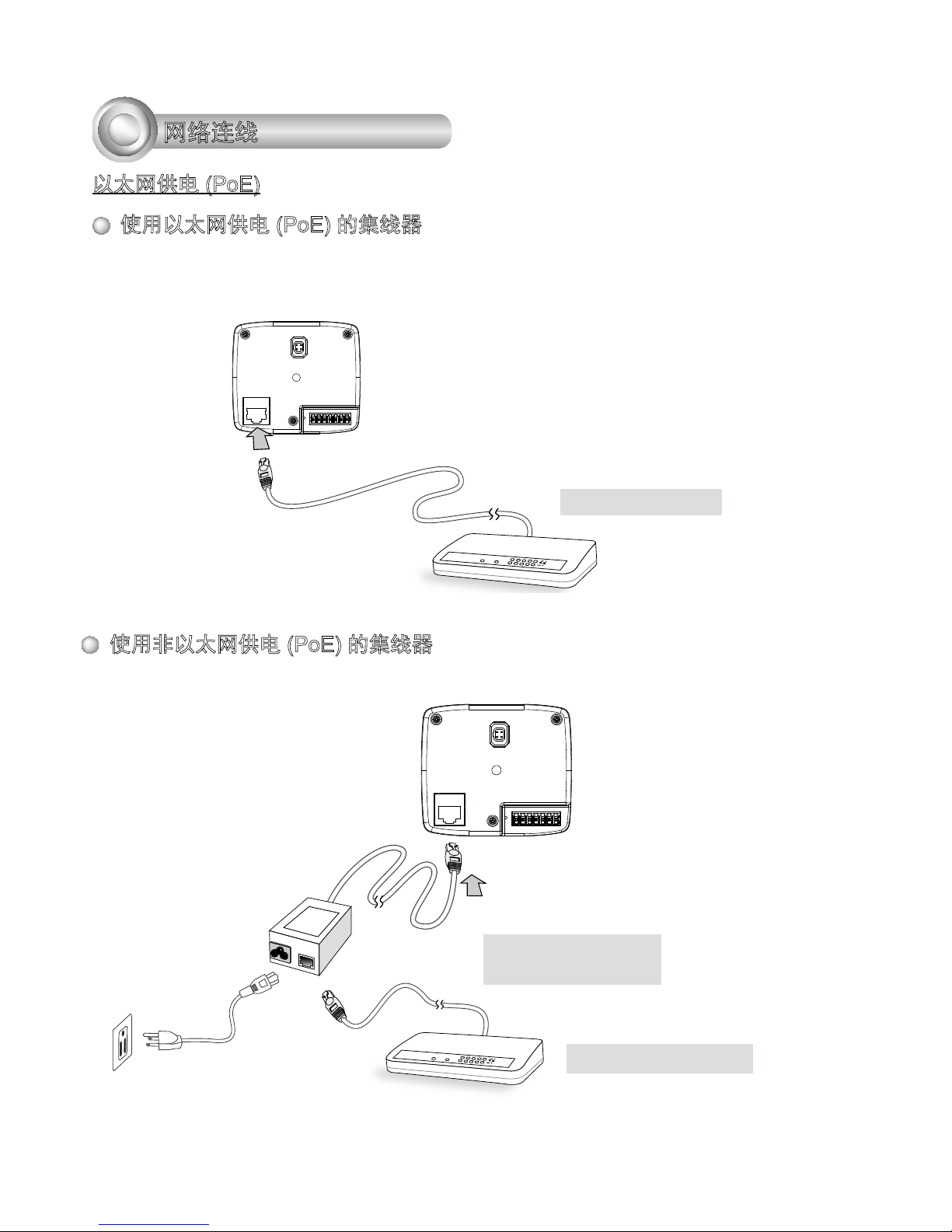

5网络连线

以太网供电 (PoE)

使用以太网供电 (PoE) 的集线器

此摄像头符合以太网供电 (PoE) 标准，可通过以太网线传送电能和数据。请参见下图，

通过以太网线连接摄像头与以太网供电的集线器。

POWER COLLISION

LINK

RECEIVE

PARTITION

12345

以太网供电集线器

使用非以太网供电 (PoE) 的集线器

使用以太网供电 (PoE) 馈电器 (可选件 )连接摄像头和非以太网供电集线器。

POWER COLLISION

LINK

RECEIVE

PARTITION

12345

非以太网供电集线器

以太网供电 (PoE)

馈电器 (可选件 )

SC - 19

中文 (简体 )

1. 运行软件 CD 中Software Utility ( 软件实用工具 )目录下的“安装向导 2”。

2. 程序将会对您的网络环境进行分析。分析完网络后，请单击“下一步”按钮以继续运

行程序。

3. 程序将搜索同一局域网中的 VIVOTEK 视频接收器、视频服务器或网络摄像头。

4. 搜索完毕后将弹出主安装窗口。单击与产品底部卷标相对应的 MAC 序号，将 Internet

Explorer 连接至网络摄像头。

6分配 IP 地址

有关摄像头配置的更多信息，请参阅软件 CD 上的用户指南。

准备使用

1. 带网络摄像机的浏览器会话将提示如下内容。

2. 您应能从您的摄影机中观看到现场视频。对于一个部署了多个摄影机的系统，您还应

安装软件 CD 中的 32 通道录影软件。如需了解其详细的安装信息，敬请参见相关文件。

SC - 20

注意：

如果您喜欢 IP8173H 的其他镜头，请注意以下规格。。

1. 如果您选择其他镜头，则镜头法兰与相机上的红外滤光镜之间的距离应小于 7.0mm。

如果镜头从镜头模组底部伸出太多，则可能会碰到红外滤光镜，或导致调节焦距控制

器时失焦。

2. 可变焦镜头在调节调焦器时可能会从螺丝型接环底部伸出。

红外滤光镜

3. 拧松缩放控制器以调整缩放倍数。完成后，拧紧缩放控制器。

4. 拧松焦点控制器以调整焦距范围。完成后，拧紧焦点控制器。

∞

3. 仅在您遇到镜头焦距兼容性问题时，使用随附的六角扳手对 CS 转接环进行调节。

镜头从螺丝型接

环伸出

螺丝型接环

SC - 21

中文 (简体 )

1. 将泡沫垫放到摄像头的顶部和背面，将支架接到摄像头的背面。拧紧内六角螺丝，固

定支架。

装入外壳中

2. 将 T 支架和摄像头接到摄像头支架上。将摄像头镜头调到前面，使其尽可能靠近外壳

的钢化玻璃窗口。拧紧顶部的内六角螺丝，紧固安装。

摄像头可以装入 VIVOTEK 外壳中，如 AE-211/-

232/-233/-234/-235 系列。
