Vivotek MD8562 Bedienungsanleitung

MD8562/8562D

P/N:625015501G Ver1.1

2MP .Vandal-proof .Mobile Surveillance

SC - 21

中文(简体)

如果网络摄像头冒烟或有异常气味，请立

即关闭。

如果发生上述情况请联系您的经销商。

工作温度请参考用户手册。

安装警告

切勿将网络摄像头放置在不稳定的表

面上。

闪电时不要接触网络摄像头。

切勿使网络摄像头坠落。切勿在网络摄像头中插入任何物体，如针

状物等。

SC - 22

软件CD

MD8562

快速安装向导 / 保修卡

螺丝刀

校正贴纸

地线 / 螺钉

檢查包装內容

防潮包 / RJ45 接口连接器

(PoE) 标准 I/O 接线端子

(附电源线)

以太网 10/100 RJ45 插头

麦克风输入(粉色)

电源线插槽(黑色)

MD8562D

SC - 23

中文(简体)

重要提示！

请在安装摄像头之前先记录下

MAC地址。

螺纹孔

物理描述

内视图

外部视图

镜头

MicroSD/SDHC卡

插槽

防水等级：IP67

重置按鈕

状态LED指示灯

SC - 24

首先，使用随附的螺丝起子卸下摄影机基座上的半球型外壳。依需求将MicroSD/SDHC卡插入。

然后依下列步骤将摄影机架设在天花板或墙壁上。

1. 将随附的校准贴纸贴在天花板/墙壁上。

2. 依照贴纸上的三个螺丝定位孔，在天花板钻出三个导孔。然后依需求将塑料锚钉敲入导孔中。

3. 本网络摄像机可以使用穿过天花板/墙壁或从侧面的电缆走线路径来安装。如果你想让电缆馈通天

花板/墙壁，请按如下图所示钻一个电缆穿孔。如果电缆要穿过侧面的圆顶盖，请卸下塑料盖板

(B)。

4. 将螺丝穿过基座相对应的三个导孔，并以螺丝起子固定基座。

圆盖

硬件安装

防拆螺丝

摄影机基座

塑料盖板

吊顶式安装

SC - 25

中文(简体)

壁挂式安装

安装地线

如下图所示，拧紧接地线其中一侧的螺丝孔，按电路走线路径，另一端连接到一个接线盒或接地导

管。

重要提示！

请将螺丝锁紧，以杜绝水气。

SC - 26

标准连接(不使用PoE) (MD8562D)

网絡連線

+ : 数字输出

- : 数字输入

POWER C

OLLIS

ION

LINK

CEIVE

PARTITION

12345

以太网交换机

1. 如果您有外部DI设备，请通过标准 I/O 接线端子进行连接。

2. 使用提供的 RJ45 插孔连接器将网络摄像头连接到开关。

网络摄像头直接连接 PC 时请使用第五类交叉线缆。

3. 将摄像头随附的电源线连接至电源插座。

SC - 27

中文(简体)

POWER C

OLLIS

ION

LINK

CEIVE

PARTITION

12345

POWER C

OLLIS

ION

LINK

RECEIVE

PARTITION

12345

以太网供电(PoE) (MD8562)

PoE交换机

當使用不支援PoE的交換机時

請另外購買PoE injector來連接攝影機與不支援PoE的交換机。

使用支持PoE的交换机时

该摄像头支持PoE，允许电力和数据通过以太网线缆进行传输。参阅下图，通过以太网线缆将摄

像头与PoE交换机相连接。

PoE馈电机

(可选)

非PoE交换机

注意

该设备仅与 PoE 网络相连，由网线供电而无

需外部电源线连接。

SC - 28

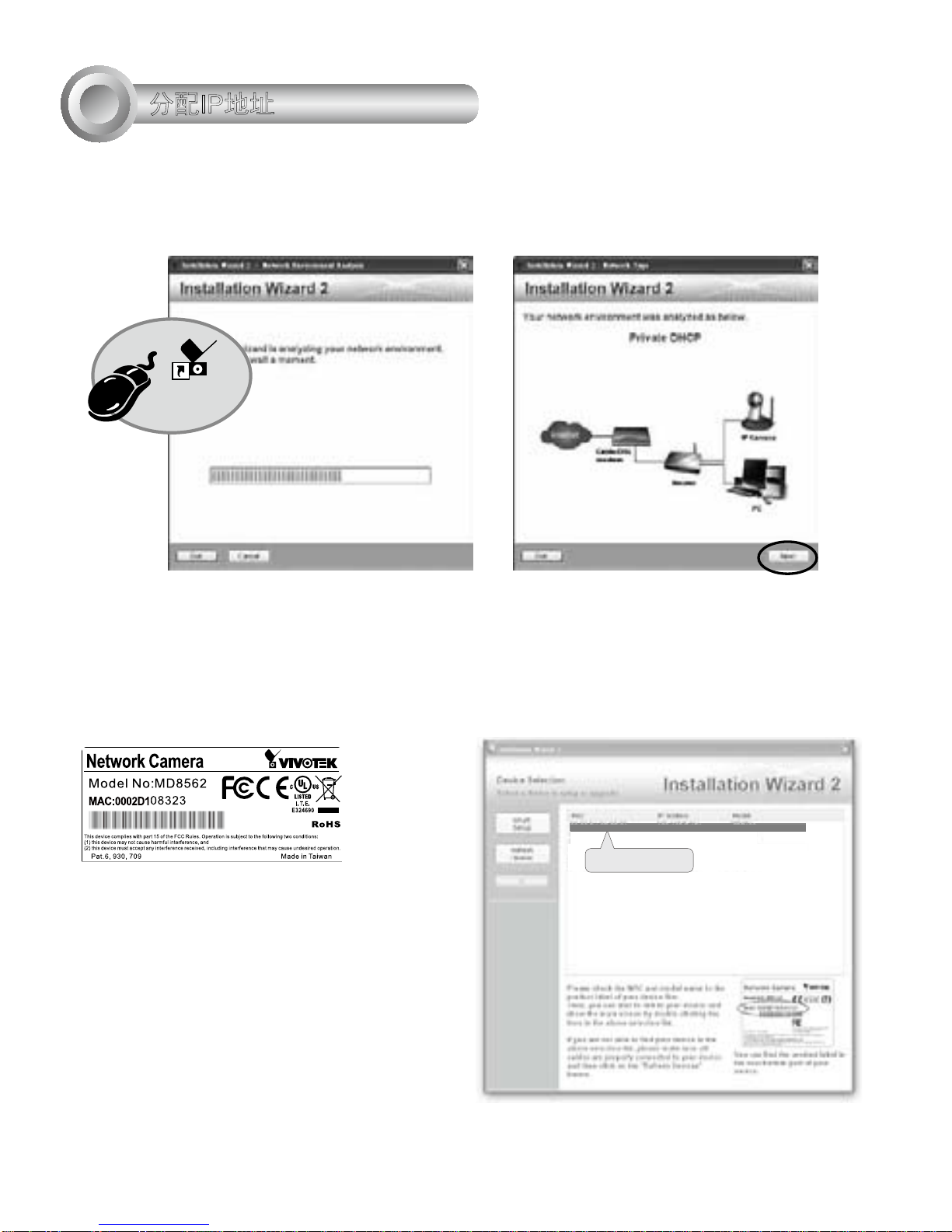

1. 运行软件 CD 中Software Utility (软件实用工具)目录下的安装向导。

2. 程序将会对您的网络环境进行分析。分析完网络后，请单击下一步按钮以继续运行程序。

0002D108323

00-02-D1-10-83-23 192.168.5.151 MD8562

Installation

Wizard 2

分配IP地址

3. 程序将搜索同一局域网中的VIVOTEK视频接收器、视频服务器或网络摄像头。

4. 在简易检索后，将弹出主要的安装窗口。双击与摄影机标签上标记的地址相符的MAC地址或包装箱

标签上的序列号，以打开带网络摄像机的浏览器會話視窗。

SC - 29

中文(简体)

有关摄像头配置的更多信息，请参阅软件 CD 上的用户指南。

准备使用

调节视角

90°

調節鏡头

拧松镜头组件两侧的螺丝(不要取

出螺丝)。

如右图所示将镜头调节到一个最

佳视角。

当一切工作完成后，拧紧螺丝使

镜头的方向得以固定同时还能减

震以及防止摆动。

1. 带网络摄像机的浏览器会话将提示如下内容。

2. 您应能从您的摄影机中观看到现场视频。对于一个部署了多个摄影机的系统，您还应安装软件CD

中的32通道录影软件。如需了解其详细的安装信息，敬请参见相关文件。
