Vivotek PZ8111 Bedienungsanleitung

P/N: 625015200G Ver.1.0

10x Zoom‧Multiple Streams‧PoE

PZ8111/21/11W/21W

This guide describes the basic functions of PZ8111/21/11W/21W.

All detailed information is described in the user’s manual.

TR - 91

Türkçe

Bu tür bir durumla karşılaşıldığında

dağıtıcı  rma ile temas kurun.

Network Kamerayı sudan uzak

tutun. Network Kamera ıslanırsa

hemen kapatın.

Çalıştırma sıcaklığı için kullanım

kılavuzuna başvurun.

Ağ Kamerasından duman çıktığı

görülür veya normal olmayan bir

koku duyulursa Ağ Kamerasının

elektrik bağlantısını kesin.

Network Kamerayı televizyon ya da

fırın gibi ısı kaynaklarının çevresine

yerleştirmeyin.

Network Kamerayı doğrudan güneş

ışığına maruz bırakmayın.

Network Kamerayı yüksek name

sahip ortamlara yerleştirmeyin.

Activity

Power/MIC

Activity

Power/MIC

Activity

Power/MIC

Activity

Power/MIC

Bu tür bir durumla karşılaşıldığında

dağıtıcı  rma ile temas kurun.

Kurulum Öncesi Uyarılar

TR - 92

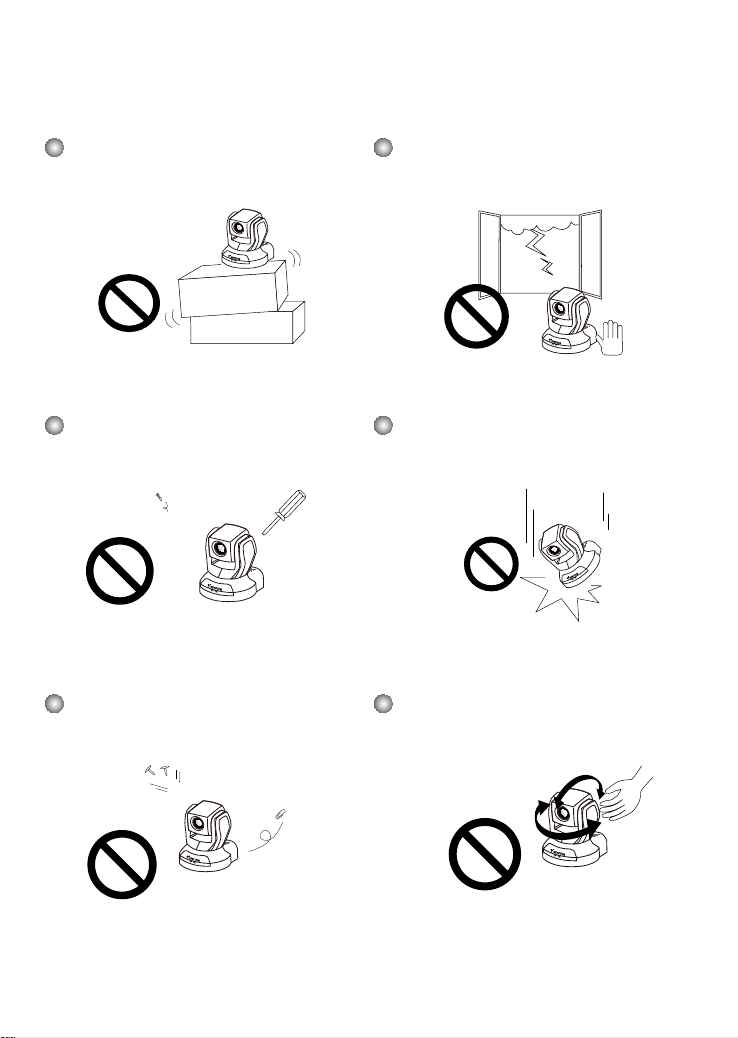

Ağ Kamerasını dengesiz yüzeylere

koymayın.

Şimşek çakarken Ağ Kamerasına

dokunmayın.

Network Kamerayı demonte

etmeyin.

Ağ Kamerasını düşürmeyin.

Ağ Kamerasına herhangi bir nesne

(örneğin, iğne) sokmayın.

Activity

Power/MIC

Activity

Power/MIC

Activity

Power/MIC

Activity

Power/MIC

Activity

Power/MIC

Güç açıkken Ağ Kamerasını elle

eğip döndürmeyin.

Activity

Power/MIC

TR - 93

Türkçe

Anten

(sadece PZ8111W/21W)

Vidalar

PZ8111/21/11W/21W

A/V kablosu

Güç adaptörü

Hızlı kurulum kılavuzu /

Garanti belgesi

Yazılım CD’si

Activity

Power/MIC

Tavan bağlantı braketleri

Ambalajın İçindekileri Kontrol Edin

TR - 94

Ön panel

Arka panel

Activity

Power/MIC Yerleşik Mikrofon

Durum LED’I

Mercek

Girintili reset düğmesi

Harici/Dahili Mikrofon

anahtarı

AV çıkışı

Anten

(sadece

PZ8111W/21W)

Fiziksel Tanım

Ethernet 10/100

RJ45 şi

Genel G/Ç

terminal bloku

Mikrofon girişi

Güç kablosu yuvası

e e

TR - 95

Türkçe

Ağ Kamerasının Montajı

1. Tavan bağlantı braketi A’yı Ağ Kamerasına bağlayın ve iki adet küçük vidayla

sabitleyin.

2. Tavana üç adet pilot delik açın; plastik dübelleri çekiçle vurarak deliklere sokun.

3. Tavan bağlantı braketi B’yi üç adet vidayla tavana sabitleyin.

4. Ağ Kamerasını kaydırarak tavan bağlantı braketi B’ye sokun.

5. Tavan bağlantı braketi A ve B’yi küçük bir vidayla sabitleyin.

A B

Donanım Montajı

TR - 96

Genel Bağlantı (PoE olmadan)

1. Sensörler ve alarmlar gibi harici aygıtlarınız varsa, G/Ç terminal blokundan ilgili

bağlantıları yapın.

2. Kamerayı Ethernet kablosu ile bir hub’a bağlayın.

3. Ağ Kamerasının güç kablosunu elektrik prizine takın.

e e

POWER COLLISION

LINK

RECEIVE

PARTITION

12345

Ethernet ağ anahtarı

Ağ Üzerinde Kurulum

1: Güç

2: Dijital Çıkış

3: Dijital Giriş

4: Toprak

TR - 97

Türkçe

Ethernet üzerinden Güç Aktarımı (PoE)

e e

POWER COLLISION

LINK

RECEIVE

PARTITION

12345

PoE ağ anahtarı

e e

POWER COLLISION

LINK

RECEIVE

PARTITION

12345

PoE özelliğine sahip olmayan bir ağ anahtarı kullanırken

Kamera ile PoE özelliği olmayan bir ağ anahtarına bağlarken bir PoE güç enjektörü

(isteğe bağlı) kullanın.

PoE güç enjektörü

(isteğe bağlı)

PoE özelliğine sahip bir ağ anahtarı kullanırken

Kameranız PoE uyumlu olup, tek bir Ethernet kablosu üzerinden güç ve veri iletimine

olanak verir. Kamerayı Ethernet kablosu aracılığıyla PoE özellikli bir ağ anahtarına

bağlamak için aşağıdaki resimlere bakın.

PoE olmayan ağ anahtarı

TR - 98

0002D10766AD

RoHS

Network Camera

PZ8111W

1. Yazılım CD’sinin Software Utility dizinindeki “Installation Wizard 2” (Kurulum Sihirbazı 2)

programını çalıştırın.

2. Program, ağ ortamınız üzerinde analizler yapacaktır. Ağınız analiz edildikten sonra,

programa devam etmek için lütfen “Next” (İleri) düğmesini tıklatın.

3. Program aynı LAN’daki VIVOTEK Ağ Aygıtlarını araştıracaktır.

4. Arama sonrasında, ana kurulum penceresi açılır. Internet Explorer’ı Network Kameraya

bağlamak için cihazınızın altındaki etiketteki ile eşleşen MAC’in üzerine tıklayın.

0002D10766AD

172.16.7.13 PZ71X2

PZ81X1

Installation

Wizard 2

IP Adresini Atama

TR - 99

Türkçe

Daha ayrıntılı kurulum için lütfen yazılım CD’sindeki kullanım

kılavuzuna başvurun.

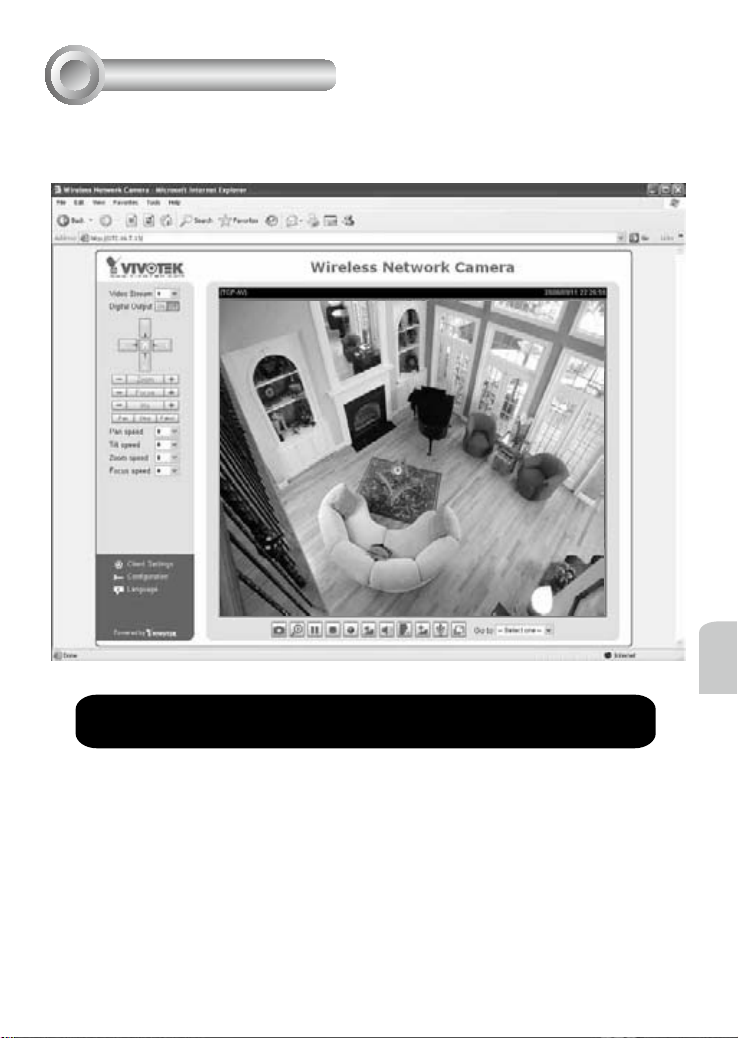

Kullanıma Hazır

1. Ağ Kamerasına internetten erişin.

2. Web tarayıcıları veya kayıt yazılımı aracılığıyla canlı videoyu alın.
