Westfalia 91 91 04 Bedienungsanleitung

Montagebasis

mit zwei Schleifarmen

Artikel Nr. 91 91 04

Attachment Base

incl. two Sanding Arms

Article No. 91 91 04

Originalanleitung

Original Instructions

You can finally work on all those awkward corners, edges, gaps,

recesses or other hard to reach areas with this power file. The

machine is ideal for grinding, filing, removing rust of a variety of

materials like wood, ceramic, metal, plastic or glossy surfaces.

Please read the safety instructions!

These instructions will make it easier for you to handle the device

appropriately and help prevent misunderstandings and possible

damage or injury.

Mit der Elektro-Feile können Sie mühelos an Ecken, Kanten, in

Zwischenräumen, Ausschnitten oder an anderen schwer

zugänglichen Stellen arbeiten. Die Feile ist ideal zum Schleifen,

Feilen und Entrosten unterschiedlicher Materialien wie Holz,

Keramik, Metall, Kunststoff oder Lack.

Bitte beachten Sie die Sicherheitshinweise!

Diese sollen Ihnen den sachgemäßen Umgang erleichtern und

Ihnen helfen, Missverständnissen und Schäden vorzubeugen.

Sehr geehrte Damen und Herren

Dear Customers

III

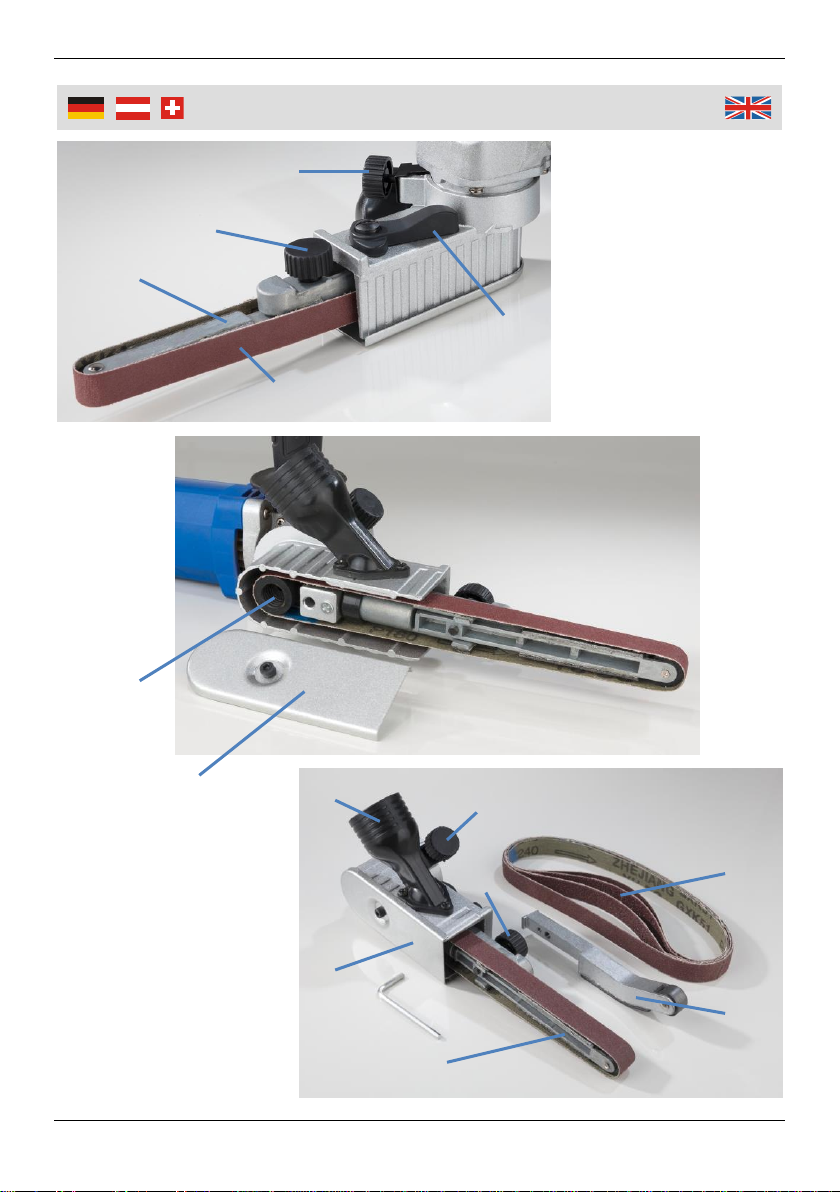

Übersicht | Overview

Schleifband

Sanding Belt

Klemmschraube der

Winkeleinstellung

Angle Clamping Screw

Staubabsaugungsadapter

Dust Extraction Adaptor

Spannhebel des Schleifban-

des

Sanding Belt Tensioning

Lever

Einstellschraube des

Geradeauslaufes

Sanding Belt Alignment

Screw

Gerader Schleifarm

Straight Sanding Arm

Abdeckung

Cover

Antriebswalze

Driving Roll

Gebogener Schleifarm

Angled Sanding Arm

Übersicht | Overview

Safety Notes ....................................................................Page 3

Before first Use ................................................................Page 11

Installing/Replacing the Sanding Belt...............................Page 11

Installing/Replacing the Sanding Arm ..............................Page 12

Turning ON/OFF and Regulating the Speed....................Page 12

Dust Collection.................................................................Page 12

Tilting the Sanding Arm....................................................Page 12

Hints on the Safe Use......................................................Page 13

Sanding Belts...................................................................Page 13

Maintenance and Cleaning ..............................................Page 13

Technical Data.................................................................Page 15

Sicherheitshinweise ......................................................... Seite 2

Vor der ersten Benutzung................................................ Seite 6

Einsetzen/Wechseln des Schleifbandes .......................... Seite 6

Einsetzen/Wechseln des Schleifarmes............................ Seite 7

Ein-/Ausschalten und Regulieren der Geschwindigkeit.... Seite 7

Staubabsaugung.............................................................. Seite 8

Kippen des Schleifarmes ................................................. Seite 8

Hinweise zur sicheren Benutzung.................................... Seite 8

Schleifbänder................................................................... Seite 9

Wartung und Reinigung ................................................... Seite 9

Technische Daten............................................................ Seite 10

Table of Contents

Inhaltsverzeichnis

Sicherheitshinweise

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie

enthält wichtige Hinweise zur Inbetriebnahme und Handhabung.

Bitte legen Sie die Bedienungsanleitung dem Produkt bei, wenn

Sie es an Dritte weitergeben!

Personen mit eingeschränkten physischen, sensorischen oder

geistigen Fähigkeiten dürfen das Gerät nicht benutzen, es sei

denn sie werden durch eine Betreuerin/einen Betreuer beaufsich-

tigt und unterwiesen.

Bei Beschädigungen am Gerät oder des Netzkabels darf das

Gerät nicht weiter benutzt werden und muss von einer Fachkraft

repariert werden.

Beim Schleifen können gesundheitsgefährdende oder

explosive Stäube entstehen. Benutzen Sie Atemschutz,

Gehörschutz und Augenschutz. Lesen Sie die Bedie-

nungsanleitung.

Zerlegen Sie das Gerät nicht und unternehmen Sie keine

Reparaturversuche. Das Gerät enthält keine durch Sie

auswechselbaren oder zu reparierenden Teile. Wenden

Sie sich bei Problemen an unseren Kundenservice.

Beachten Sie bitte zur Vermeidung von Fehlfunktio-

nen, Schäden und gesundheitlichen Beeinträchtigun-

gen die beigefügten Allgemeinen Sicherheitshinweise

sowie die folgenden Hinweise:

Safety Notes

This manual belongs to the product. It contains important notes

on operating the unit. Please pass it on along with the unit if it is

handed over to a third party!

Persons with limited physical, sensorial or mental abilities are

not allowed to use the unit, unless they are supervised and

briefed for their safety by a qualified person.

Switch the unit off and unplug it if you do not use it or clean it.

Grinding some material can lead to the formation of

hazardous or explosive dust. For your safety wear dust

protection, ear and eye protection. Read the manual.

Do not disassemble the unit or attempt to repair it

yourself. It does not contain parts serviceable by you. In

the case of questions or problems, turn to our customer

support.

Please note the included General Safety Notes and

the following safety notes to avoid malfunctions,

damage or physical injury:

Consignes de sécurité

S'il vous plaît noter afin d'éviter des dysfonctionne-

ments, des dommages et des déficiences de santé, les

instructions générales de sécurité attachée et les

informations suivantes:

Ces instructions concernent ce produit. Il contient l'installation et

de manutention importants. S'il vous plaît inclure manuel d'ins-

tructions du produit, si vous le transmettre à d'autres!

Les personnes dont les capacités physiques, sensorielles ou

mentales ne peuvent pas utiliser l'appareil, sauf s'ils sont super-

visés par un conseiller / conseillère et une instruction.

Si des dommages à l'appareil ou le cordon d'alimentation,

l'appareil ne peut plus être utilisé et doit être réparé par un

électricien qualifié.

Lors du meulage peuvent causer des poussières

dangereuses ou explosives. Utiliser une protection

respiratoire, protection auditive et oculaire. Lisez le

manuel.

Démonter l'appareil et que vous n'essayez pas de toutes

les réparations. L'appareil ne contient aucune pièce

remplaçable par vous ou réparés. Si vous avez des

problèmes avec notre service à la clientèle.

Si prega di notare in modo da evitare malfunzionamen-

ti, danni e problemi di salute, le istruzioni allegate

generali di sicurezza e le seguenti informazioni:

Queste istruzioni si riferiscono a questo prodotto. Che contiene

importanti e maneggevolezza. Si prega di includere manuale di

istruzioni del prodotto se lo dia mai ad altri!

Persone con ridotte capacità fisiche, sensoriali o mentali non

possono utilizzare il dispositivo meno che non siano sotto la

supervisione di un consulente / consigliere e uno istruito.

Spegnere la macchina e scollegare il cavo di alimentazione se

non si utilizza il dispositivo o pulirlo.

Quando rettifica può causare polveri pericolose o

esplosive. Utilizzare protezione delle vie respiratorie,

protezioni acustiche e protezione per gli occhi. Leggere il

manuale.

Smontare l'unità e di non tentare alcuna riparazione. Il

dispositivo non contiene parti sostituibili dall'utente o da

riparare. Se avete problemi contattate il nostro servizio

clienti.

Bedienung

Vor der ersten Benutzung

Nehmen Sie das Gerät und alle Zubehörteile aus der Verpackung.

Halten Sie die Verpackungsmaterialien von Kleinkindern fern. Es

besteht Erstickungsgefahr!

Achtung!

Die Montagebasis ist ausschließlich für die

Verwendung mit dem

Winkelschleifer 91 89 56

vorgesehen!

Aufsetzen und Abnehmen der Montagebasis mit Schleifarm

Bei Wartungs- und Montagearbeiten ziehen Sie immer erst den

Netzstecker des Winkelschleifers.

1. Schrauben Sie die Antriebswalze (8) auf die Welle des

Winkelschleifers. Die Montagebasis wird am Montagering der

Schutzhaube befestigt. Setzen Sie die Montagebasis auf den

Montagering auf. Sorgen Sie dafür, dass der Ring vollständig in

die Montagebasis eingefügt ist. Richten Sie die Montagebasis

aus und ziehen Sie die Klemmschraube (2) fest.

2. Zum Abnehmen der Montagebasis nehmen Sie zuerst das

Schleifband heraus. Lösen Sie dann die Klemmschraube und

nehmen Sie den Aufsatz vom Winkelschleifer ab. Entfernen Sie

danach die Antriebswalze von der Welle des Winkelschleifers.

Einsetzen/Wechseln des Schleifbandes

Bei Wartungs- und Montagearbeiten ziehen Sie immer erst den

Netzstecker des Winkelschleifers.

1. Nehmen Sie die Abdeckung (7) von der Montagebasis ab.

Lösen Sie dazu die Innensechskantschraube mit der die Abde-

ckung befestigt ist.
