Whispbar K525W Bedienungsanleitung

Fitting Kit

K525W

Montageanleitung für

Basisträgersystem

Instrucciones de montaje para el

sistema de transporte.

Instructions de montage pour Basic

Carrier

Fitting Instructions for Basic Carrier

Monteringsanvisning for takstativ

Instruções de Montagem para

sistema de transporte.

Установочные Инструкции для

Поперечных Балок

x 2

x 1

x 2

x 1

x 2

Revision No:

x 2

Fitting Kit

K525W

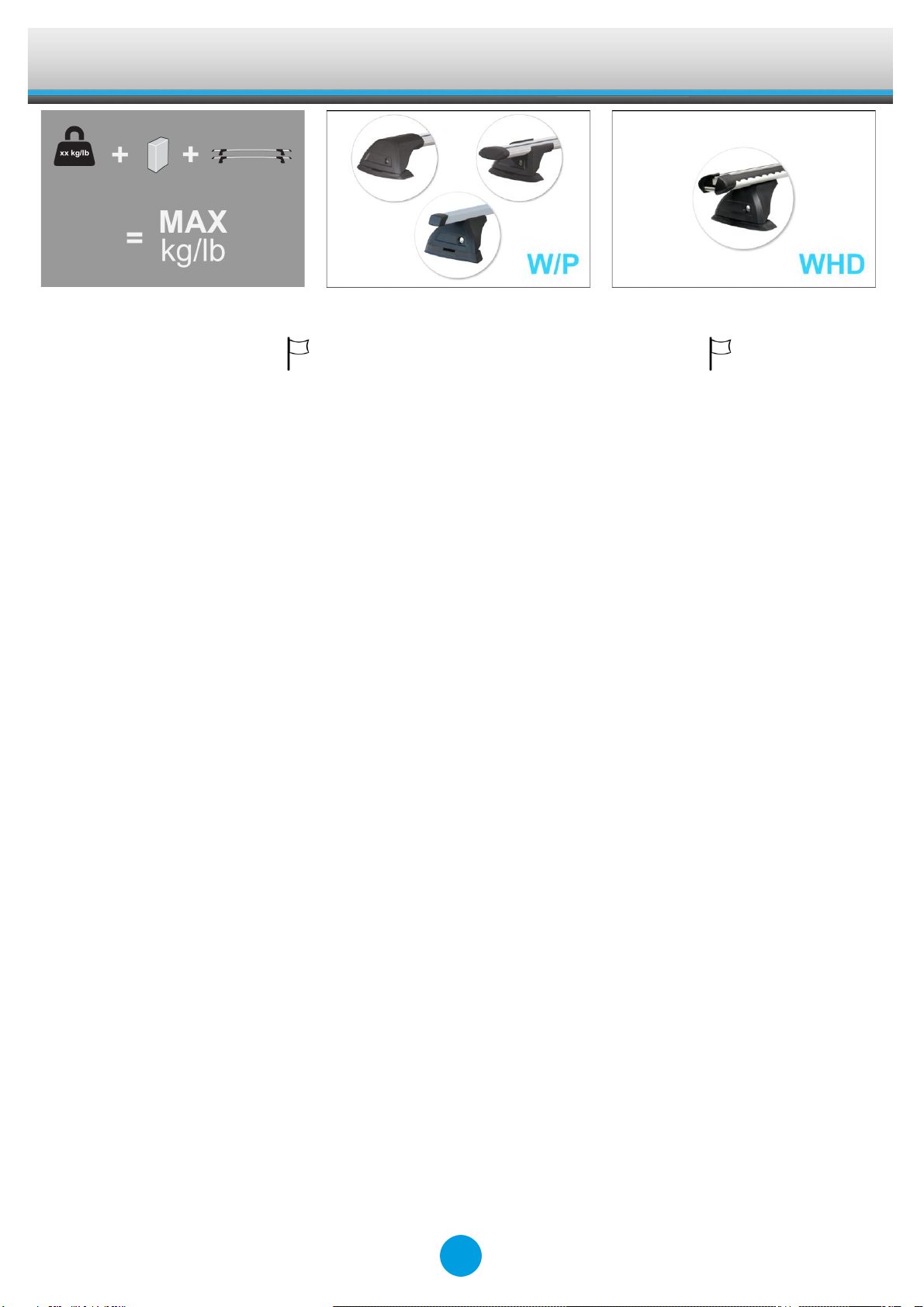

MAX lbs

W/P

WHD

W/P

WHD

Renault

Clio Mk3, 3dr Hatch 05-+

165

Clio Mk3, 3dr Hatch 05-+

165

Clio Mk3, 3dr Hatch 05-+

165

Clio Mk3, 3dr Hatch 05-+

165

Fitting Kit

K525W

Erstinstallation

Komponenten aus der Verpackung nehmen

und überprüfen. Setzen Sie sich mit Ihrem

Händler in Verbindung, sollten Teile fehlen

oder beschädigt sein!

Dieses Kit ist für die Typen A, B, C und D.

Dargestellt ist der Querträger des Typs A.

Die Anweisungen gelten aber auch für die

Typen B, C und D!

BITTE BEACHTEN: die in dieser Anleitung

gezeigten Klammerillustrationen können von den

Klammern dieses Zubehörsatzes abweichen.

Fitting Kit

K525W

Abdeckungen mit Schlüsseln abnehmen.

Innensechskantschlüssel benutzen und

Stellschraube mit 10 Umdrehungen lösen.

Befestigungsschraube eindrücken und

Querträgerschenkel ausziehen. Siehe

Anweisungen für das Einstellen der

Querträger!

Sicherstellen, dass beide Enden der

Querträger gleich lang eingestellt sind (Maß

'x', s. Abb.).

Fitting Kit

K525W

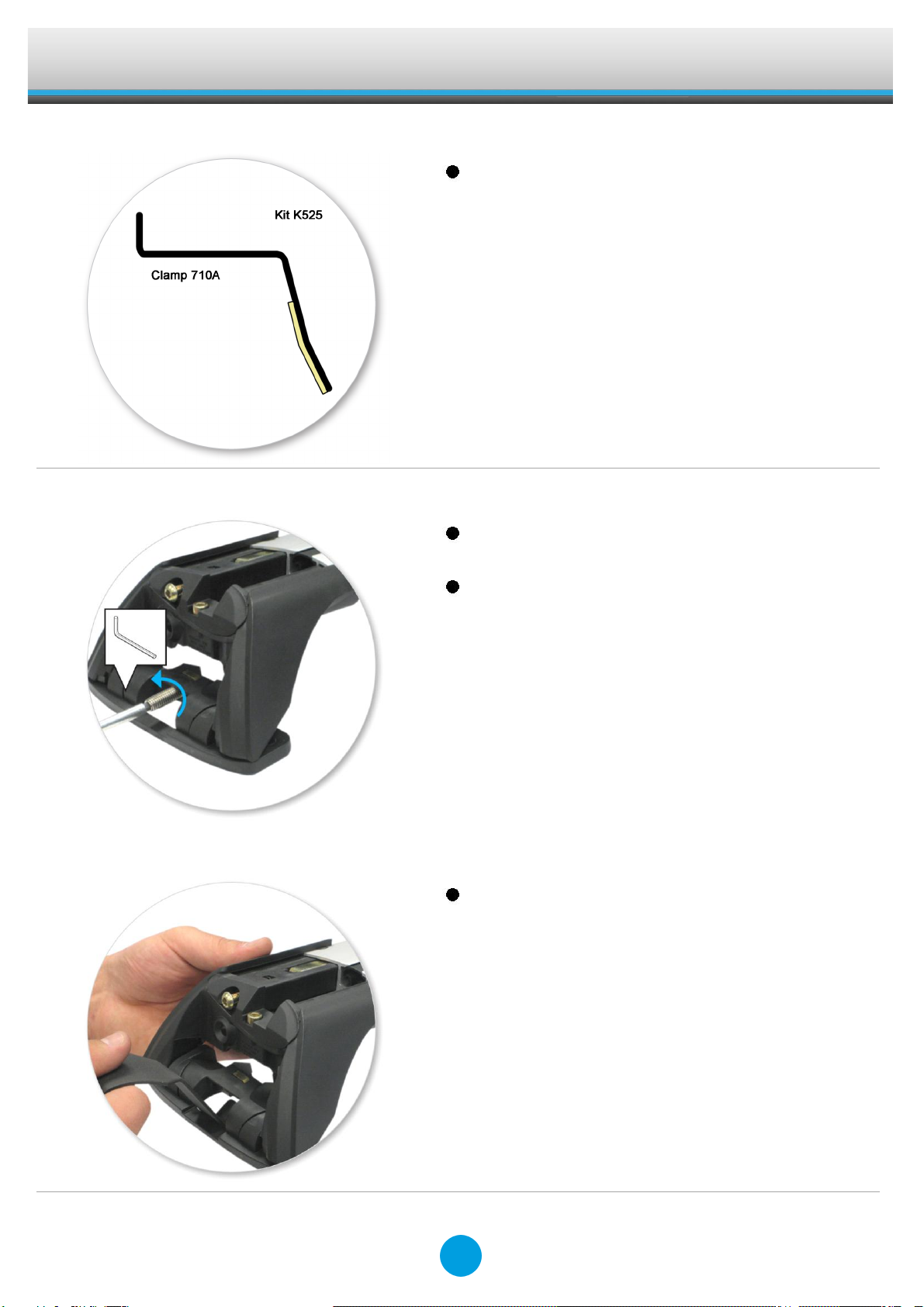

Sicherheitsstreifen wie gezeigt anbringen.

Wenn nötig, zurecht schneiden.

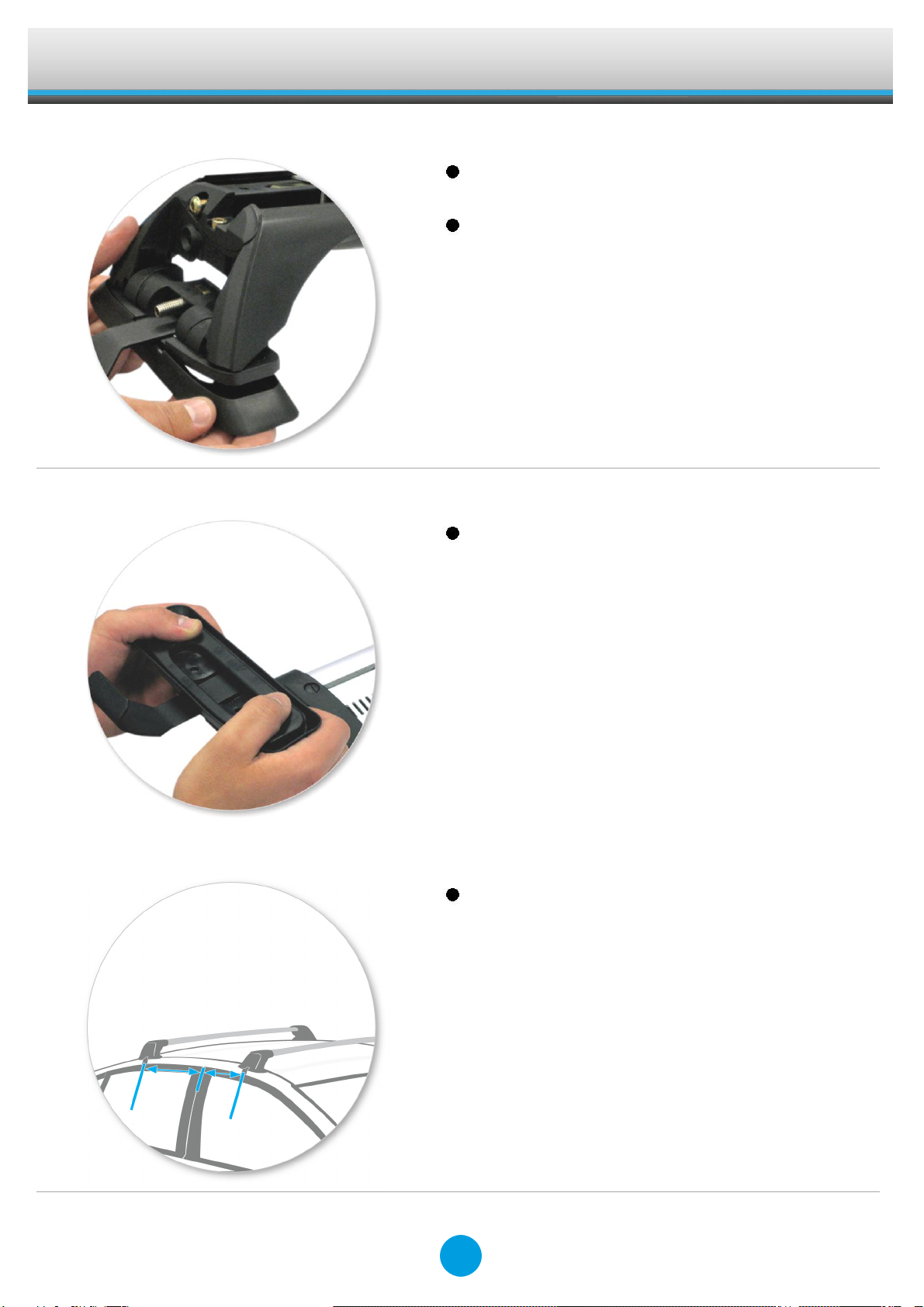

BITTE BEACHTEN: Ausschließlich vordere

Querträger

Stellschraube entfernen.

An jedem Fuß eine Klammer befestigen.

ACHTUNG: Einige Klammern tragen

Hinweise zur Montageposition (z.B. "vorne

rechts").

Fitting Kit

K525W

Stellschraube so wieder einsetzen, dass sie

durch die Öffnung in der Klammer geht.

Stellschraube nicht wieder festziehen!

Die Teilenummer finden Sie auf der

Unterseite des Pads.

Es ist wichtig, die pad an der richtigen

Position am Fahrzeug anzubringen.

Buchstaben beziehen sich auf die Pad-

Teilenummern und Position.

Pad-Teilenummer:

A = 11-04-220

B = 11-04-231

C = 11-04-232

Fitting Kit

K525W

BITTE BEACHTEN: Ausschließlich vordere

Querträger

Gummidichtung aus dem Montagekit auf das

Fußteil stecken.

Achten Sie darauf, dass die Pads in die

Öffnungen unter den Füßen passen.

Befestigung

Setzen Sie den Querträger auf das Fahrzeug.

Fitting Kit

K525W

BITTE BEACHTEN: Ausschließlich vordere

Querträger

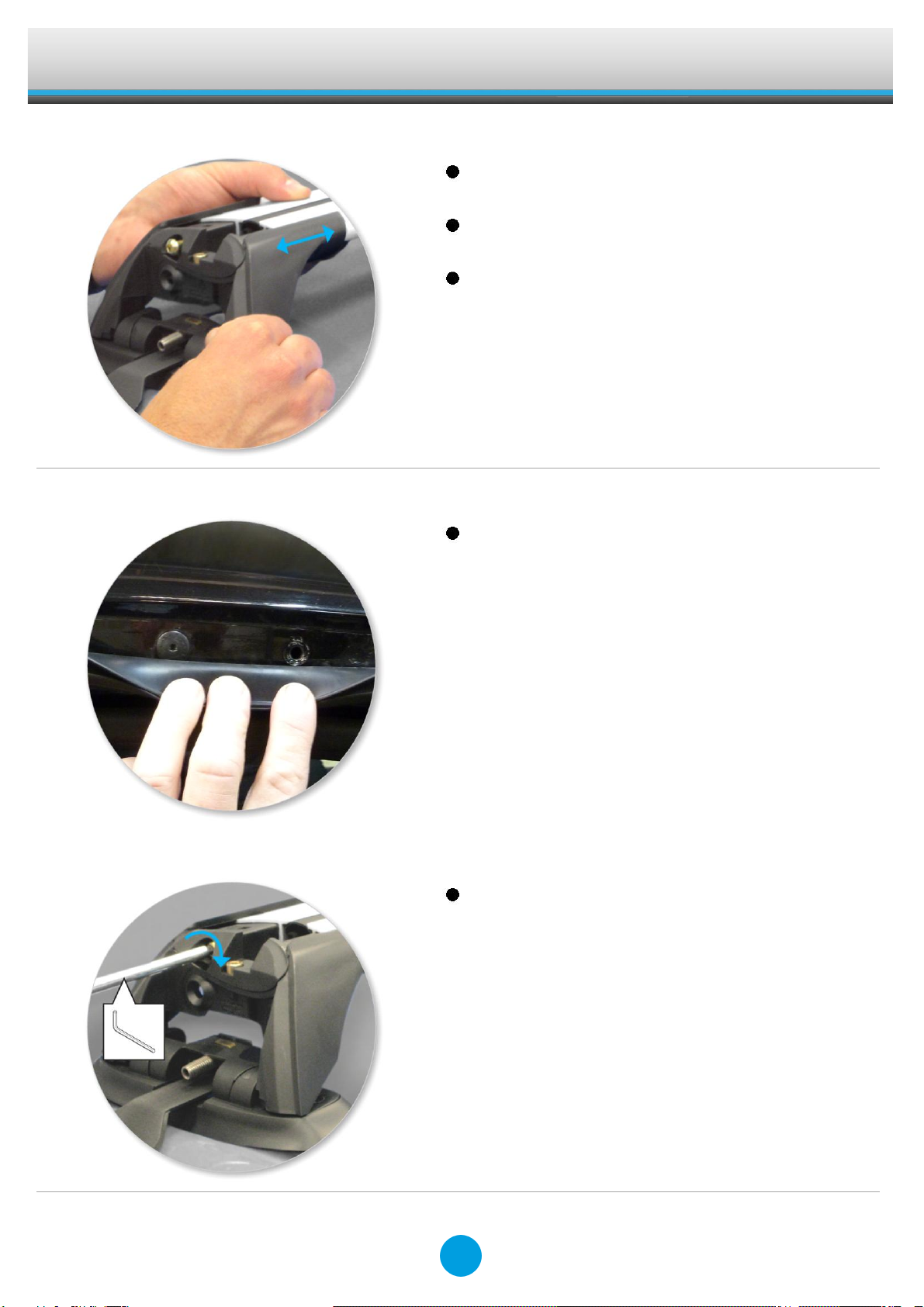

Wird an die Ankerpunkte unter den

Gummidichtungen des Türrahmens geklemmt

Füße am Querträger so einstellen, dass sie

von den Enden der Querträger gleich weit

entfernt und die Klammern fest mit der

Karosserie verbunden sind.

Ziehen Sie zum Freilegen der

Fixierungspunkte an der Fahrzeugkarosserie

die Gummidichtung zurück.

Stellschraube mit 5 Nm / 3.7 ft lb anziehen.

Fitting Kit

K525W

Klemme über dem Montageloch montieren

Auf jede Kopfschraube eine

Fiberunterlegscheibe anbringen und die

Klemmen am Fahrzeuggestell mit dem

Schraubendreher festziehen.

Befestigungsschrauben an beiden Schenkeln

gleichmäßig anziehen.

BITTE BEACHTEN: Nur die hintere

Querstange!

Klemmblock nach hinten drücken und so

entfernen.

Bewahren Sie die Teile an einem sicheren

Platz auf.
