Yakima K614 Bedienungsanleitung

1/1223-13-614-Rev8

Please Recycle

++ =

kg (lb)

Ford Focus (Existing hole under door frame), 5dr Hatch 11-18 AU, EU, NZ, 60 kg (132 lb) 60 kg (132 lb)

Ford Focus (Existing hole under door frame), 5dr Hatch 13 -15 CN 60 kg (132 lb) 60 kg (132 lb)

Ford Focus RS,5dr Hatch 16+ AU, EU, NZ, ZA 60 kg (132 lb) 60 kg (132 lb)

F T P HD

kg (lb)

REQUIRED • ERFORDERLICH • REQUERIDOS • OBLIGATOIRE • NØDVENDIG • NECESSÁRIO • ОБЯЗАТЕЛЬНО • OBBLIGATORIO

POTRZEBY • NEVYHNUTELNÉ • NEVYHNUTNÉ • NODIG • NÖDVÄNDIG • PÅKRÆVET • ПОТРІБНА • EDELLYTETÄÄN

MAXIMUM kg (lb) • MAXIMUM kg • MÁXIMO kg • MAXIMUM kg • MAKSIMALT kg • MÁXIMO kg

МАКСИМУМ кг • MASSIMO kg • MAKSYMALNEJ kg • MAXIMÁLNÍ kg • MAXIMÁLNE kg

MAXIMUM kg • MAXIMAL kg • MAKSIMAL kg • МАКСИМАЛЬНА kg • ENIMMÄISMÄÄRÄ kg

K614 Fitting Kit

www.prorack...

www.yakima...

Kxxxx Fitting Kit

Kxxx Fitting Kit

•

MakeModel,Variant, xdrs VehicleType xx-+ AU,NZ,CN, US,EU, ZA xxkg (xx lb) xxxkg (xxx lb)

F T P HD

kg(lb) kg(lb)

kg(lb)

++ =

kg(lb)

REQUIRED• ERFORDERLICH • REQUERIDOS • OBLIGATOIRE • NØDVENDIG • NECESSÁRIO • ɈȻəɁȺɌȿɅɖɇɈ • OBBLIGATORIO

POTRZEBY• NEVYHNUTELNÉ • NEVYHNUTNÉ • NODIG • NÖDVÄNDIG • PÅKRÆVET • ɉɈɌɊȱȻɇȺ • EDELLYTETÄÄN

MAXIMUM kg (lb) • MAXIMUM kg • MÁXIMO kg • MAXIMUM kg • MAKSIMALT kg • MÁXIMO kg

ɆȺɄɋɂɆɍɆɤɝ • MASSIMO kg • MAKSYMALNEJ kg • MAXIMÁLNÍ kg • MAXIMÁLNE kg

MAXIMUM kg • MAXIMAL kg • MAKSIMAL kg • ɆȺɄɋɂɆȺɅɖɇȺ kg • ENIMMÄISMÄÄRÄ kg

•

RevXX

2/1223-13-614-Rev8

Please Recycle

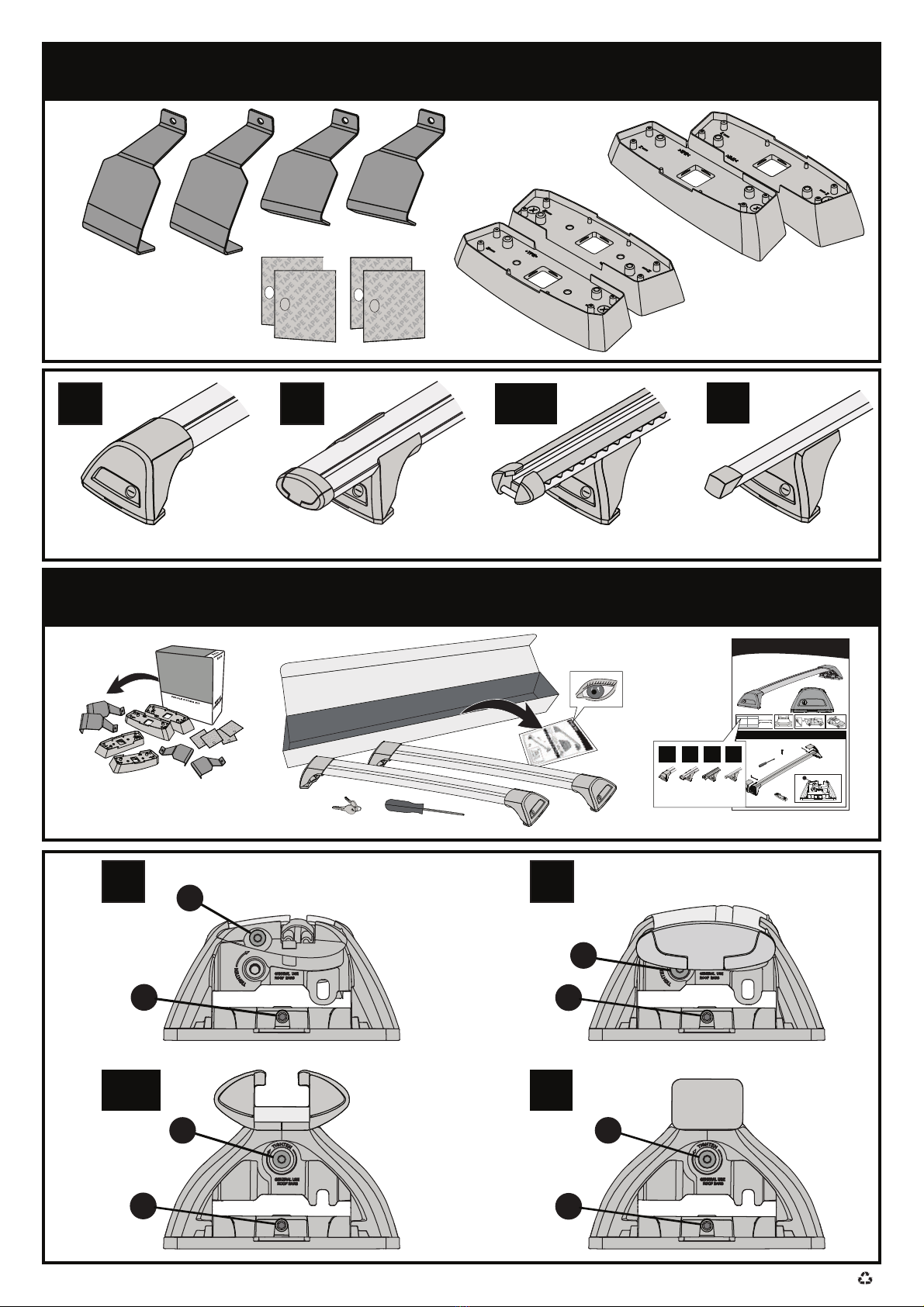

FLUSH BAR (F) THROUGH BAR (T) HEAVY DUTY BAR (HD) P BAR (P)

FPHD

K614

= 1.0 kg (2.2 lb)

Flush Bar

x2 x1

x1 a

MAX

S4 - S10

S21 - S30

S33, S36, S37

S1 - S3 = 5kgs (11lbs)

= 6kgs (13 lbs)

S11 =7kgs (15 lbs)

CONTENTS • INHALT • CONTENIDO • CONTENU • INNHOLD • CONTEÚDO

ɋɈȾȿɊɀȺɇɂȿ • CONTENUTO • ZAWARTOĝû • OBSAH • OBSAH • INHOUD • INNEHÅLL

= kg (lb)

HD T

TF PHD

874B 11-04-223

872B873B 871B

11-04-222

CONTENTS • INHALT • CONTENIDO • CONTENU • INNHOLD • CONTEÚDO • СОДЕРЖАНИЕ • CONTENUTO

ZAWARTOŚĆ • OBSAH • OBSAH • INHOUD • INNEHÅLL • INDHOLD • ЗМІСТ • SISÄLLYS

ATTENTION • ACHTUNG • ATENCIÓN • ATTENTION • OPPMERKSOMHET • ATENÇÃO • ВНИМАНИЕ • ATTENZIONE

UWAGA • UPOZORNĚNÍ • UPOZORNENIE • LET OP • UPPMÄRKSAMHET • OPMÆRKSOMHED • УВАГА • HUOMIO

3/1223-13-614-Rev8

Please Recycle

x10

2HD/P

F/T

ATTENTION • ACHTUNG • ATENCIÓN • ATTENTION • OPPMERKSOMHET • ATENÇÃO • ВНИМАНИЕ • ATTENZIONE

UWAGA • UPOZORNĚNÍ • UPOZORNENIE • LET OP • UPPMÄRKSAMHET • OPMÆRKSOMHED • УВАГА • HUOMIO

Please Recycle

23-13-614-Rev8 4/12

11-04-xxx-x

GENERAL USE

ROPPOF BARS

FR RR

FL RL

FR = 11-04-222

= 11-04-223

= 11-04-222

FR RR

PLACEMENT • PLATZIERUNG • COLOCACIÓN • MONTAGE • PLASSERING • COLOCAÇÃO • РАЗМЕЩЕНИЕ • MONTAGGIO

UMIESZCZENIE • UMÍSTĚNÍ • UMIESTNENIE • PLAATSING • PLACERING • PLACERING • РОЗМІЩЕННЯ • SIJOITTAA

5/1223-13-614-Rev8

Please Recycle

AAA

A mm (X”) B mm (X”)

mm / inches

Ford Focus (Existing hole under door frame), 5dr Hatch 11-18 AU, EU, NZ, A = 220 mm (8 5/8”) B = 530 mm (20 7/8”)

Ford Focus (Existing hole under door frame), 5dr Hatch 13 -15 CN A = 220 mm (8 5/8”) B = 530 mm (20 7/8”)

Ford Focus RS,5dr Hatch 16+ AU, EU, NZ, ZA A = 220 mm (8 5/8”) B = 530 mm (20 7/8”)

6/1223-13-614-Rev8

Please Recycle

PLACEMENT • PLATZIERUNG • COLOCACIÓN • MONTAGE • PLASSERING • COLOCAÇÃO • РАЗМЕЩЕНИЕ • MONTAGGIO

UMIESZCZENIE • UMÍSTĚNÍ • UMIESTNENIE • PLAATSING • PLACERING • PLACERING • РОЗМІЩЕННЯ • SIJOITTAA

9!!

PLACEMENT • PLATZIERUNG • COLOCACIÓN • MONTAGE • PLASSERING • COLOCAÇÃO • РАЗМЕЩЕНИЕ • MONTAGGIO

UMIESZCZENIE • UMÍSTĚNÍ • UMIESTNENIE • PLAATSING • PLACERING • PLACERING • РОЗМІЩЕННЯ • SIJOITTAA

7/1223-13-614-Rev8

Please Recycle

XXXX

x4 x4

FR = 872B

= 871B

= 874B

= 873B

13 !

8/1223-13-614-Rev8

Please Recycle

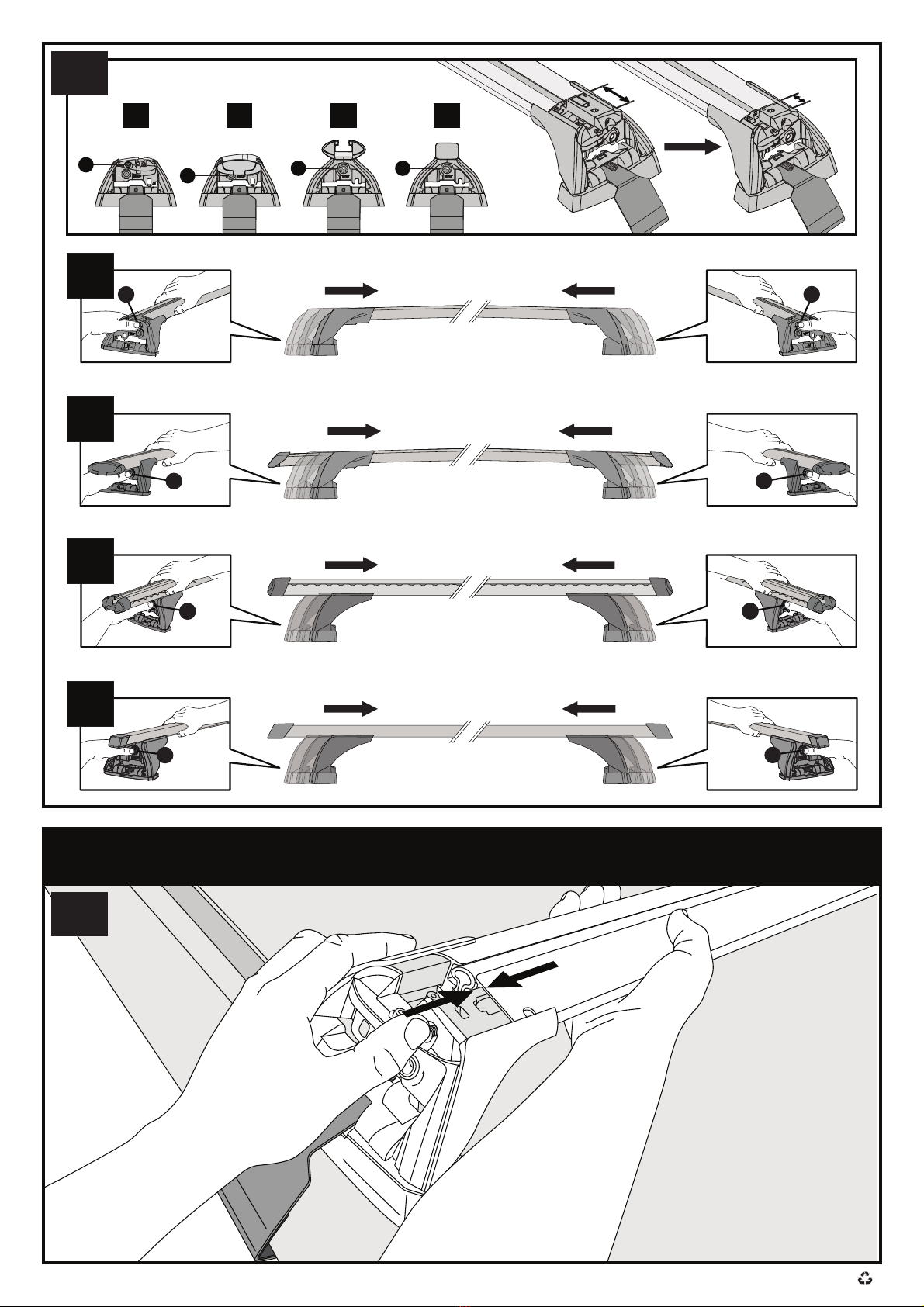

HD T

AAA

CLOSE • GESCHLOSSEN • CERRAR • FERMER • LUKKE • FECHAR • ЗАКРЫТЬ • CHIUDERE • BLISKO

ZAVŘÍT • ZAVRIEŤ• GESLOTEN • STÄNGA • LUK • ЗАКРИТИ • SULKEA

9/1223-13-614-Rev8

Please Recycle

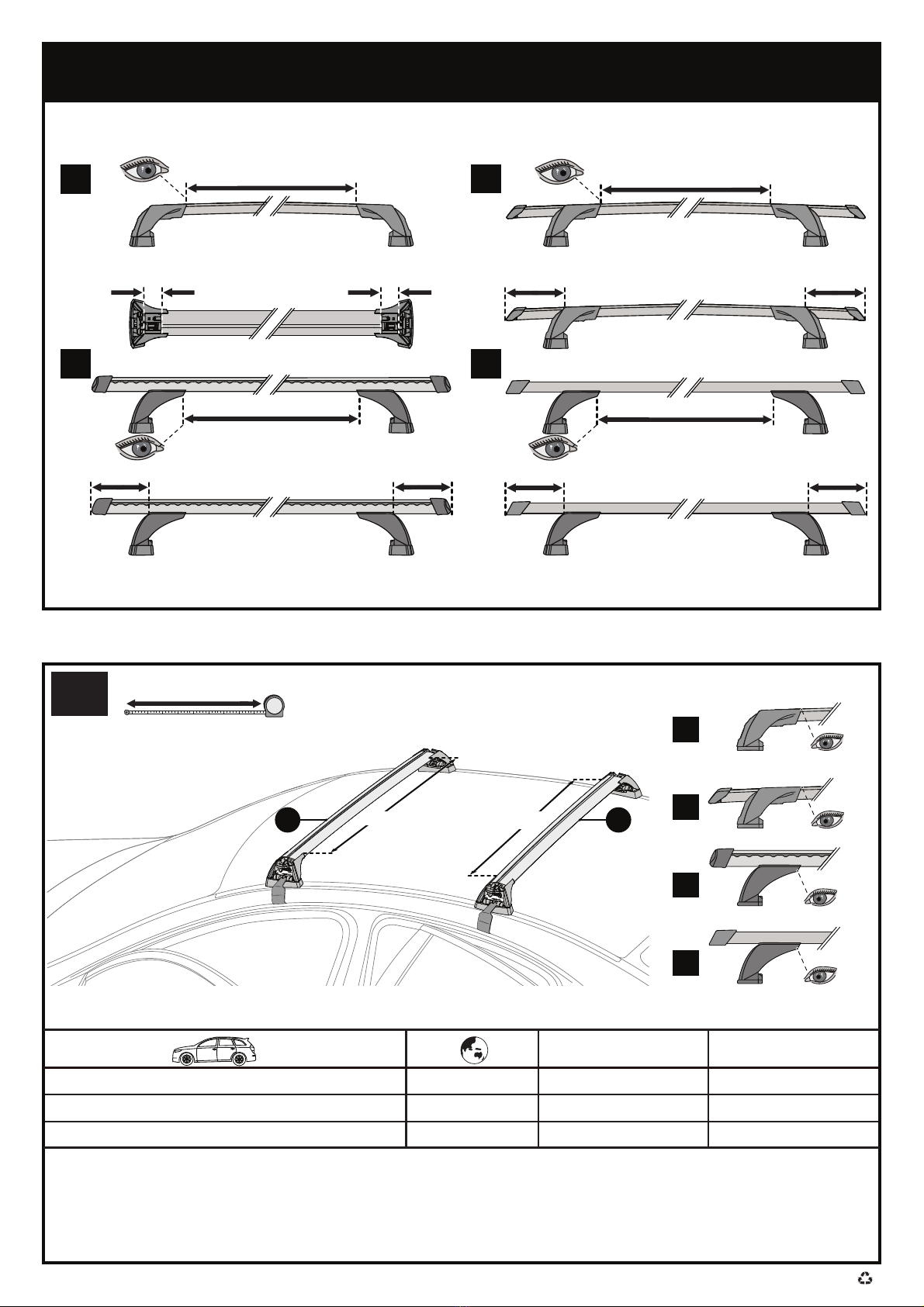

HD T

ATTENTION • ACHTUNG • ATENCIÓN • ATTENTION • OPPMERKSOMHET • ATENÇÃO • ВНИМАНИЕ • ATTENZIONE

UWAGA • UPOZORNĚNÍ • UPOZORNENIE • LET OP • UPPMÄRKSAMHET • OPMÆRKSOMHED • УВАГА • HUOMIO

X mm (X”) X mm (X”) 2

mm / inches

Ford Focus (Existing hole under door frame), 5dr Hatch 11-18 AU, EU, NZ, X = 915 mm (36”) X = 885 mm (34 7/8”)

Ford Focus (Existing hole under door frame), 5dr Hatch 13 -15 CN X = 915 mm (36”) X = 885 mm (34 7/8”)

Ford Focus RS,5dr Hatch 16+ AU, EU, NZ, ZA X = 900 mm (35 3/8”) X = 870 mm (34 1/4”)

10/1223-13-614-Rev8

Please Recycle

A mm (X”) B mm (X”)

18 19

A mm (X”) B mm (X”)

mm / inches

Make Model, Variant, xdrs Vehicle Type xx-+ AU, NZ, CN, US, EU, ZA xxxx mm (xxx xx/xx”) xxxx mm (xxx xx/xx”)

Make Model,Variant,xdrs VehicleType xx-+ AU,NZ, CN,US, EU,ZA xxxx mm (xxx xx/xx”) xxxx mm (xxx xx/xx”)

2.5 Nm

(22 lb-in)

2 Nm

(18 lb-in)
