Ameriwood HOME 5497026PCOM Bedienungsanleitung

WARNING ADVERTENCIA AVERTISSEMENT

Unit can tip over causing severe injury

or death.

Anchor unit to stud or wall.

DO NOT allow children to climb on unit.

Put heavy items on lower shelves or drawers.

Read and follow all assembly instructions.

Este mueble puede caerse por encima

causando daño serio o la muerte

Anolar el mueble a un espárrago muro.

NO dejar que los niños suben por encima del mueble.

Poner los articulos mas pesados en los tableros o cajones inferiores.

Leer y sequir todos de los instucciones para el montaje.

L'unité peut basculer et causer des

blessures graves ou la mort.

Fixez l'unité au mur ou à un montant.

Ne laissez PAS les enfants grimper sur le meuble

Déposez les pièces lourdes sur les tablettes ou tiroirs

du bas.

Lire et suivre toutes les instructions d'assemblage.

STOP

ALTO

ARRÊT

DO NOT RETURN PRODUCT TO THE STORE

NO REGRESAS ESTA PRODUCTO A LA TIENDA

NE RETOURNEZ PAS LE PRODUIT AU MAGASIN

Individual stores do not stock parts.

Las tiendas no tiene partes.

Les magasins individuels ne gardent pas de pièces.

If a part is missing or damaged, please visit our website or call our toll-free customer

service line. We will gladly ship your replacement parts FREE of charge.

Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o

llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos

sus repuestos sin cargo adicional, serán totalmente gratis.

Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez

sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de

rechange GRATUITEMENT.

Need Parts or

Assistance? Nesacitas partes o

Asistancia? Besoin de Pièces ou

d'assistance?

WWW.AMERIWOOD.COM/PARTS

or call toll free:

o llame a nuestra línea gratis:

ou appelez sans frais: 1-800-489-3351

For prompt, reliable service; please have your assembly manual ready.

Para servicio mas rapido y reliable por favor tenga esta manual listo.

Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en

main.

-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-

B345497026PCOM2

5497026PCOM

Please Recycle

Recicle Por Favor

Réutilisez SVP

B345497026PCOM2

3 /16

www.ameriwood.com

PARTS - PIEZAS - PIECES

left panel

panel izquierdo

panneau gauche

35497026010

right panel

panel derecho

panneau droit

35497026020

kick

retroceso

plaque de poussée

35497026050

back panel

panel trasero

panneau arriere

K549702600

CDE

GHIJ

top

cime

dessus

35497026030

bottom

fondo

fond

35497026040

drawer front

cajon del frente

devant du tiroir

35497026060

drawer back

cajon trasero

dos du tiroir

35497331070

2 drawer sides

2 cajones de los lados

2 côtés du tiroir

35497331080

drawer bottom

cajon inferior

fond de tiroir

35497331090

x42

#A53600

angle bracket

support de l'angle

anaquel del ángulo

#A12210

1/2" pan head

cabeza redondo 1/2"

tête ronde

cam bolt

#A22510

perno de leva

boulon de came

right cabinet memberleft cabinet member left drawer runner right drawer runner

corredera de mueble derechacorredera de mueble izquierda deslizador izquierdo de cajón deslizador derecha de cajón

111

1 1

#A56750

glissière gauche du cabinet glissière droite du cabinet coulisse gauche du tiroir coulisse droite du tiroir

#A22570

cam lock

cerradura de leva

serrure de came

This piece is paperboard construction. It is

not made from wood but is required for the

assembly of your unit.

Esto pedazo son la construcción del cartón.

Ello no son hecho de madera, pero se

requlere para la asamblea de su unidad.

Cette pièce est de construction en carton.

Elle n'est pas fabriquée de bois, mais

nécessaire pour l'assemblage de votre

meuble.

B345497026PCOM2

4 /16

www.ameriwood.com

PARTS - PIEZAS - PIECES

#A12700

7/8" pan head

cabeza redondo 7/8"

tête ronde

#A53760

drawer bracket

soporte del cajón

support de tiroir

#A15600

drawer screw

tornillo euro del cajón

vis de tiroir

#A11600

1-1/4" flat head

cabeza plano 1-1/4"

tête plate 1-1/4"

12 1

#A50690

handle

el tirón

poignée

x10 20

#A21110

nail

clavo

clou

x10

#A11080

7/16" cabeza plano

7/16" flat head

7/16" tête plate

3½ turn to fully

lock.

½ se vuelven a

totalmente

cerradura.

½ tour pour

verrouiller

complètement.

Tighten to fully seat. Do not over

tighten.

Apriétese a totalmente asiento. No

haga encima de apriétese.

Serrez pour mettre le siège bien en

place. Ne pas trop serrer.

Proper orientation of cam.

La orientación apropiada de leva.

Bonne orientation de la came.

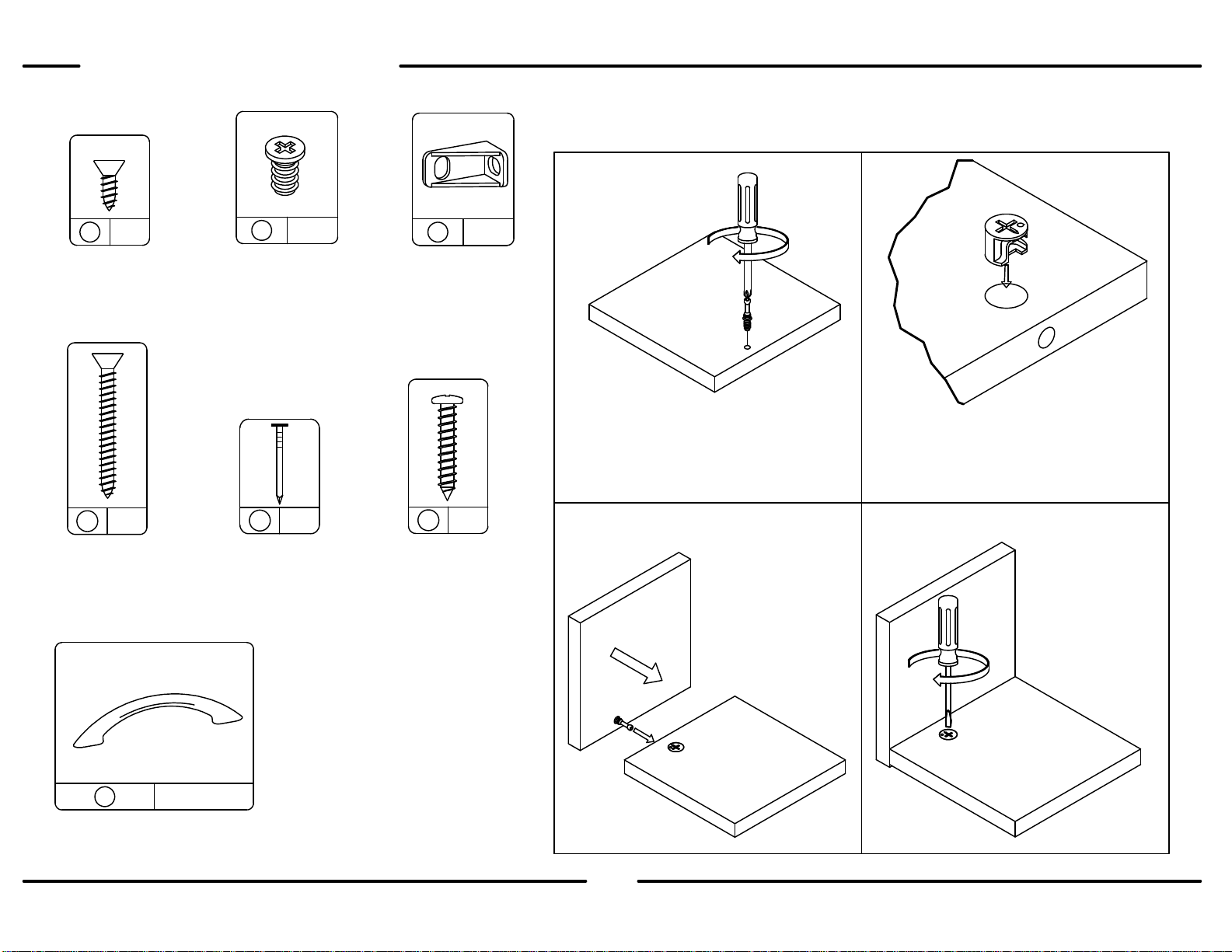

This illustration shows how the CAM fastening system works.

Esta ilustración muestra el sistema de fijación de leva y como funciona.

Cette illustration montre le système de fixation CAME et son fonctionnement.

Lock

Apretar

Serrer

Titus

B345497026PCOM2

5 /16

www.ameriwood.com

Finished Edge

Borde Acabado

Bord Fini

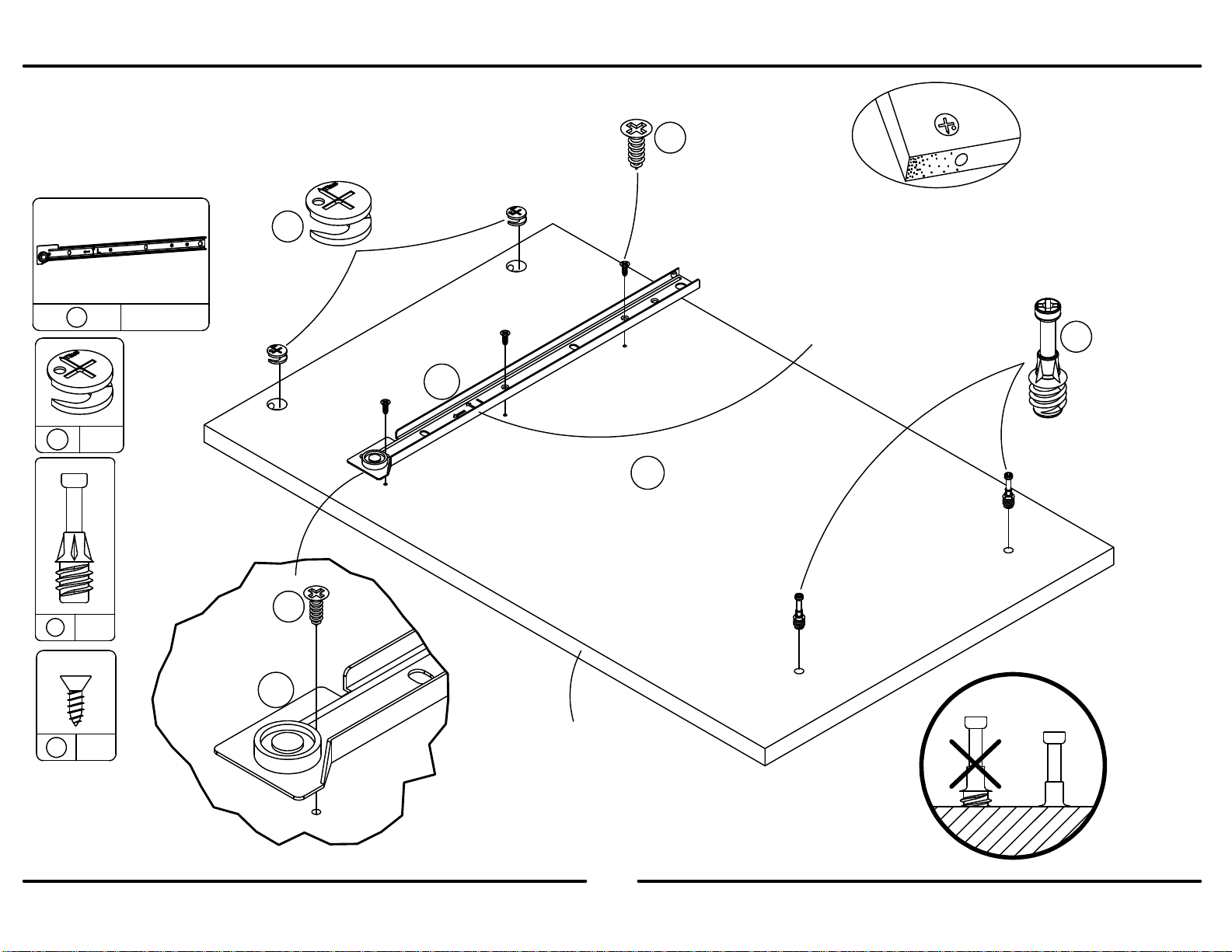

1a 1

6x3

"L"

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

B345497026PCOM2

6 /16

www.ameriwood.com

1b 1

6x3

Finished Edge

Borde Acabado

Bord Fini

"R"

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

B345497026PCOM2

7 /16

www.ameriwood.com

Finished Edge

Borde Acabado

Bord Fini

42x

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

B345497026PCOM2

8 /16

www.ameriwood.com

1st

2nd

Finished Edge

Borde Acabado

Bord Fini

Finished Edge

Borde Acabado

Bord Fini

UNLOCK LOCK

APRETAR

DESAPRETAR

OUVRIR SERRER

B345497026PCOM2

9 /16

www.ameriwood.com

Finished Edge

Borde Acabado

Bord Fini

raw surface

superficie cruda

surface crue

10 x 20

Carefully turn the unit over onto its front side as shown.

Cuidadosamente vire la unidad sobre la parte delantera como se muestra.

Tournez soigneusement l'unité sur le devant comme montré.

IMPORTANT!

THE BACK PANEL IS A STRUCTURAL PART OF THIS UNIT AND MUST BE

INSTALLED PROPERLY.

IMPORTANTE!

EL PANEL TRASERO ES UNA PARTE ESTRUCTURAL DE ESTA UNIDAD Y

DEBE SER INSTALADO CORRECTAMENTE.

IMPORTANT!

LE PANNEAU ARRIÈRE EST UNE PIÈCE STRUCTURELLE DU MEUBLE ET

DOIT ÊTRE INSTALLÉ CORRECTEMENT.

Flush the edge of the back panel with the bottom

edge of the bottom shelf. Align squarely and nail

straight through into back edges.

Alinie el borde del panel trasero con el borde inferior

del estante inferior. Alinee en ángulo recto y clave

derecho dentro o en los bordes traseros.

Alignez le bord du panneau arrière avec le bord

inférieur de la tablette inférieure. Alignez à égalité et

enfoncez les clous perpendiculairement dans les

bords arrière.

Assure that the unit is square.

Distance from corner to corner must be equal as

shown.

Asegura que el unidad is cuadrada.

Distancia de esquina a esquina debe ser igual

como se muestra por favor.

Assurez-vous que le meuble està égalité.

La distance de coin en coin doit être égale comme

montré.

product collapse, and/or serious injury.

Por favor asegúrese que las Parte de atrás se atan

firmemente. Todos los clavos deben manejarse en las

partes recto y deben apretarse firmemente. El fracaso para

hacer para que podría causar inestabilidad, derrumbamiento

del producto, y/o la lesión seria.

S’il-vous-plaît assurez-vous que les PANNEAUX

ARRIÈRES sont attachés solidement. Tous les clous

doivent être enfoncés perpendiculairement et solidement

dans les parties. Sinon le meuble peut devenir instable,

s’effondrer subitement et/ou causer des blessures graves.

tightened firmly. Failure to do so could cause instability,

All nails must be driven into the parts straight and

Please make sure that the Backs are attached securely.

ADVERTENCIA

AVERTISSEMENT

WARNING

B345497026PCOM2

10 /16

www.ameriwood.com
