Duerkopp Adler 550-867 s Bedienungsanleitung
Ausgabe/ Edition:
06.2011
Teile-Nr. / Part-No.:
0791 550702
Änderungsindex
Rev. index:
0.00
Blatt: von
Sheet: 1 from 24
Printed in Germany
Anbauanleitung Kantenerkennung
Teilesatz 0867 590944
Fitting Instructions Edge Recognition
Kit 0867 590944
1 Komponenten des Teilesatzes
Der Teilesatz besteht aus folgenden Bauteilen:
Materialnummer Menge Bezeichnung
1 x Kantenführung
9204 002077 2 x Senkschrauben
0867 200070 1 x Stichplatte
0867 220353 1 x Hüpferfuß
0867 591543 1 x Schieber
9081 100204 1 x Schraubendreher
9840 120155 1 x Erdungsschelle
9202 002067 1 x Schraube

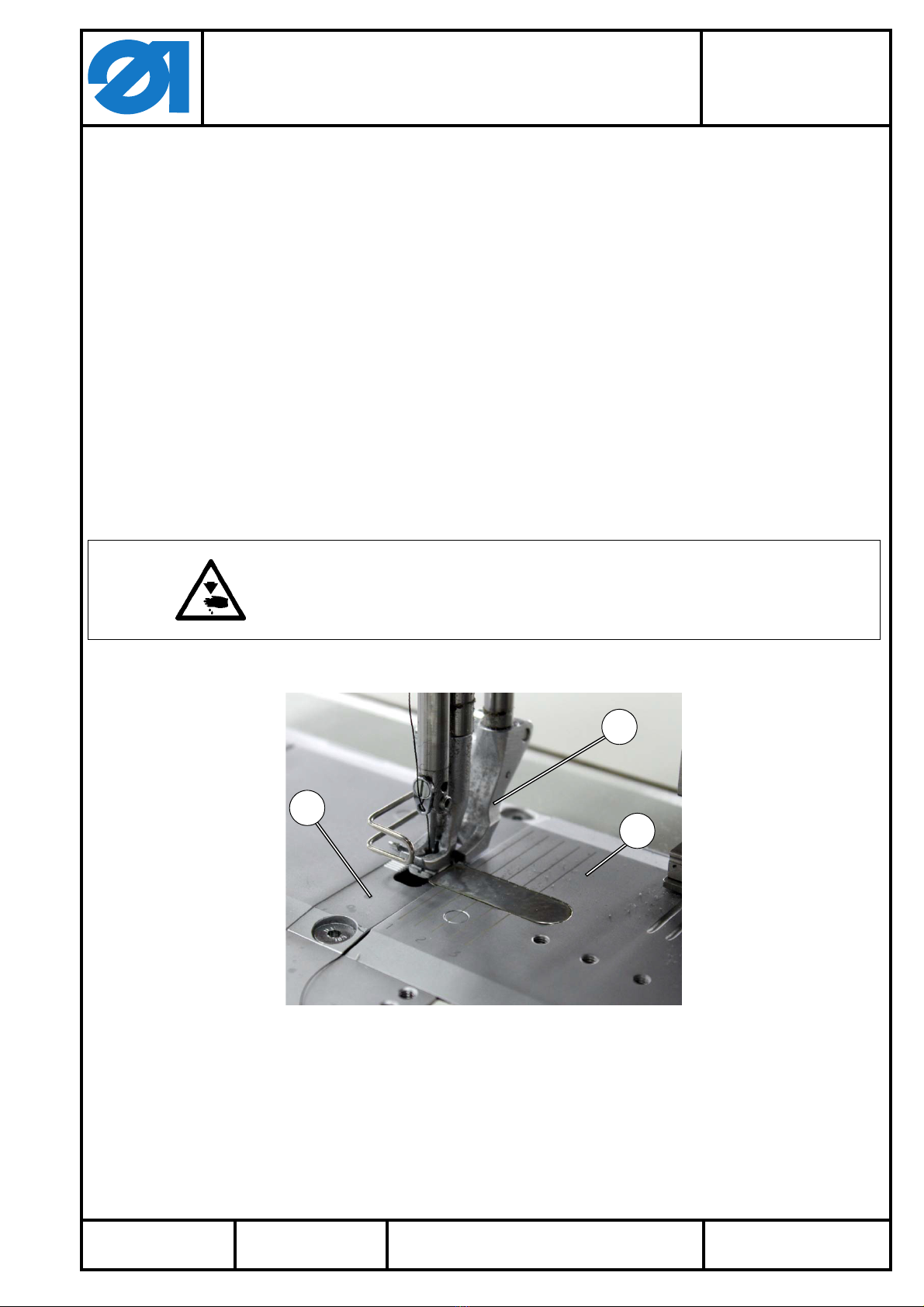

2 Stichplatte, Hüpferfuß und Schieber tauschen
Abb. 1
–Hüpferfuß 1, Schieber 2 und Stichplatte 3 gegen die mitgelieferten
Teile tauschen.
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten!
Stichplatte, Hüpfer und Schieber nur bei ausgeschaltetem Nähplatz
wechseln.
1
3
2
Ausgabe/ Edition:
06.2011
Anbauanleitung Kantenerkennung
Teilesatz 0867 590944
Fitting Instructions Edge Recognition
Kit 0867 590944
Teile-Nr. / Part-No.:
0791 550702
Änderungsindex
Rev. index:
0.00
Blatt: von
Sheet: 2 from 24
Printed in Germany

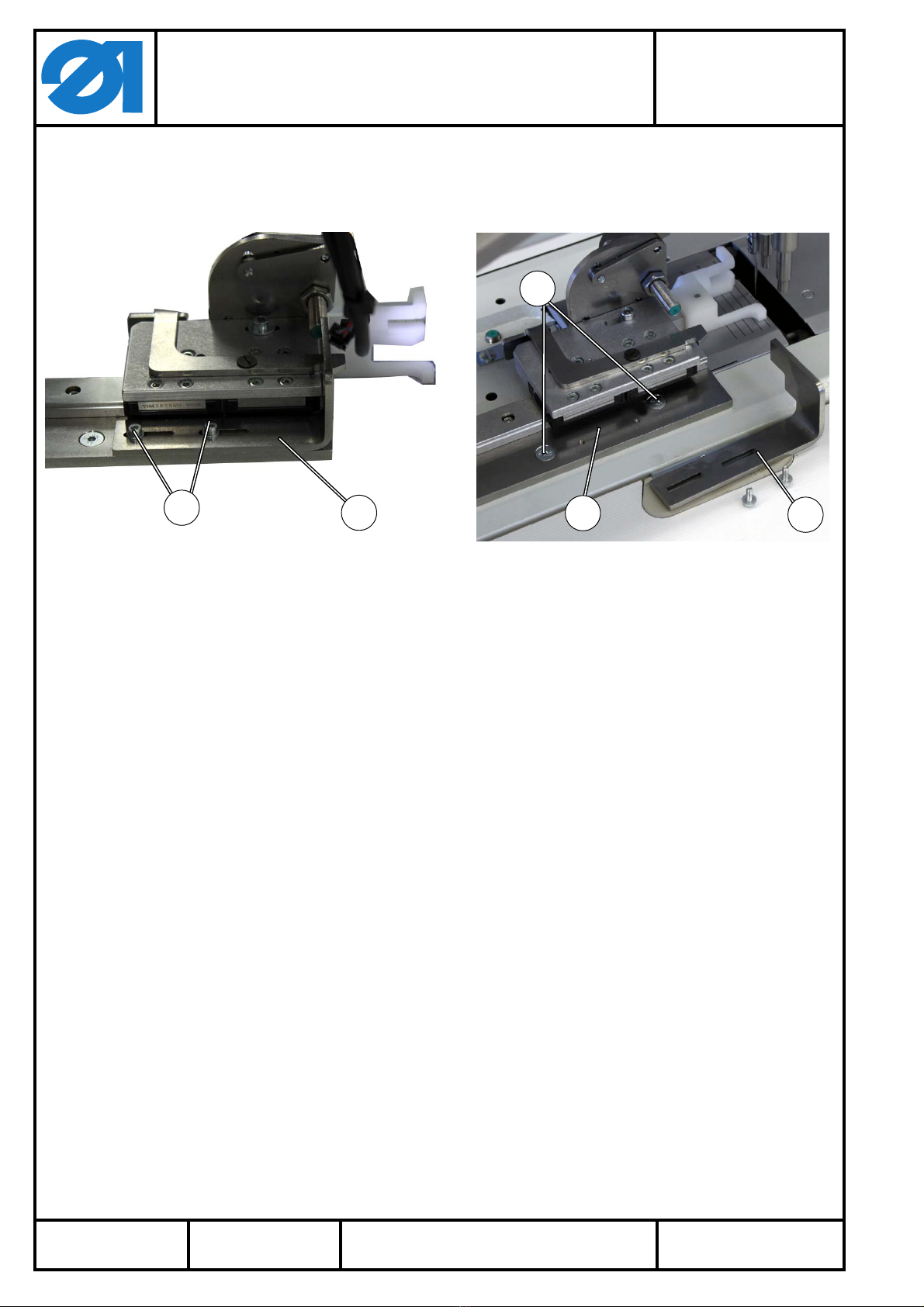

3 Kantenführung montieren
3.1 Führungsschiene auf der Grundplatte montieren
–Schrauben 2 herausdrehen und Winkel 1 abnehmen.
–Kantenführung mit den zwei Senkschrauben 4 auf die Grundplatte
schrauben.
–Winkel 1 wieder anschrauben.
Abb. 2 Abb. 3
11
2
4
3
Ausgabe/ Edition:
06.2011
Teile-Nr. / Part-No.:
0791 550702
Änderungsindex
Rev. index:
0.00
Blatt: von
Sheet: 3 from 24
Printed in Germany
Anbauanleitung Kantenerkennung
Teilesatz 0867 590944
Fitting Instructions Edge Recognition
Kit 0867 590944

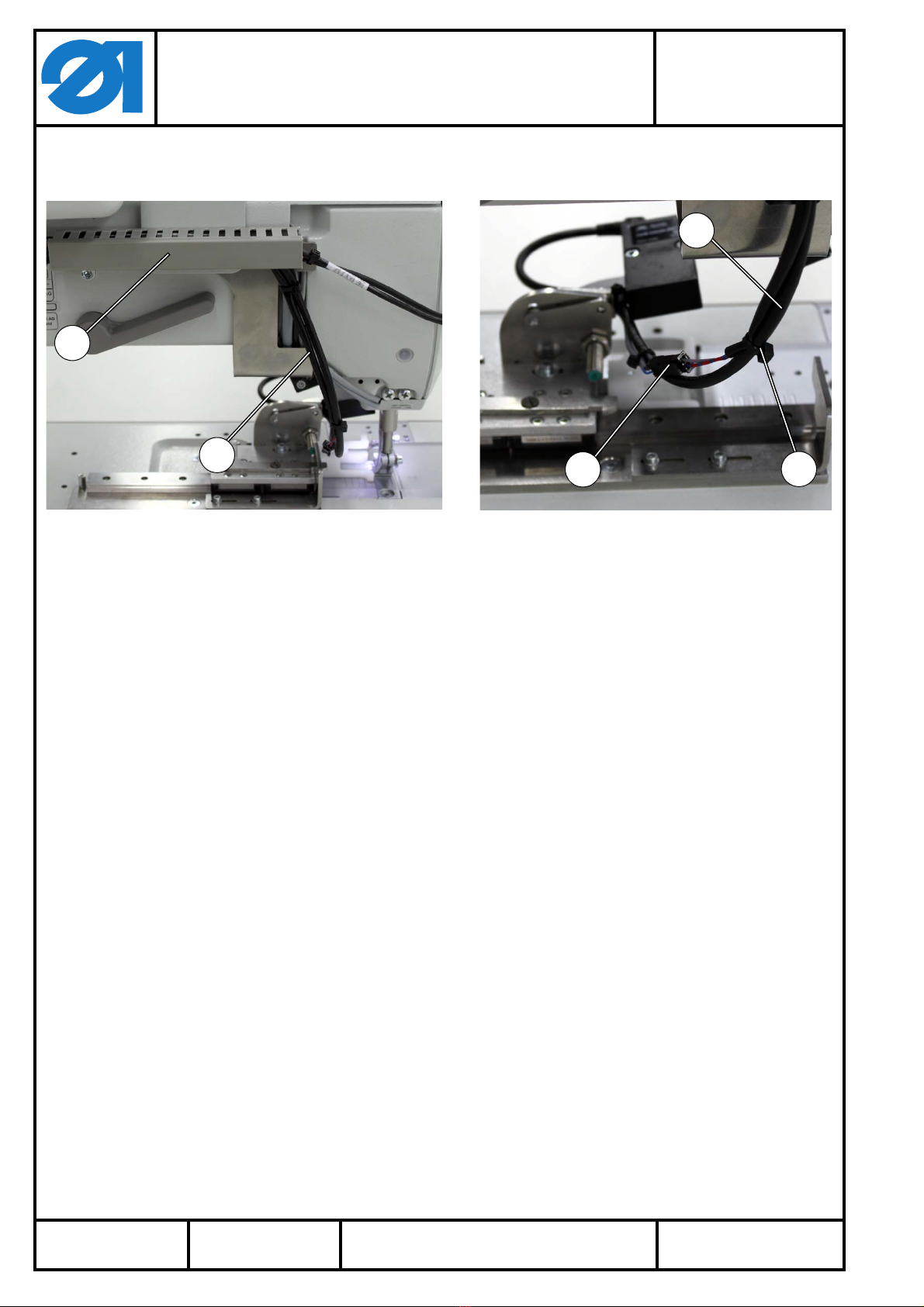

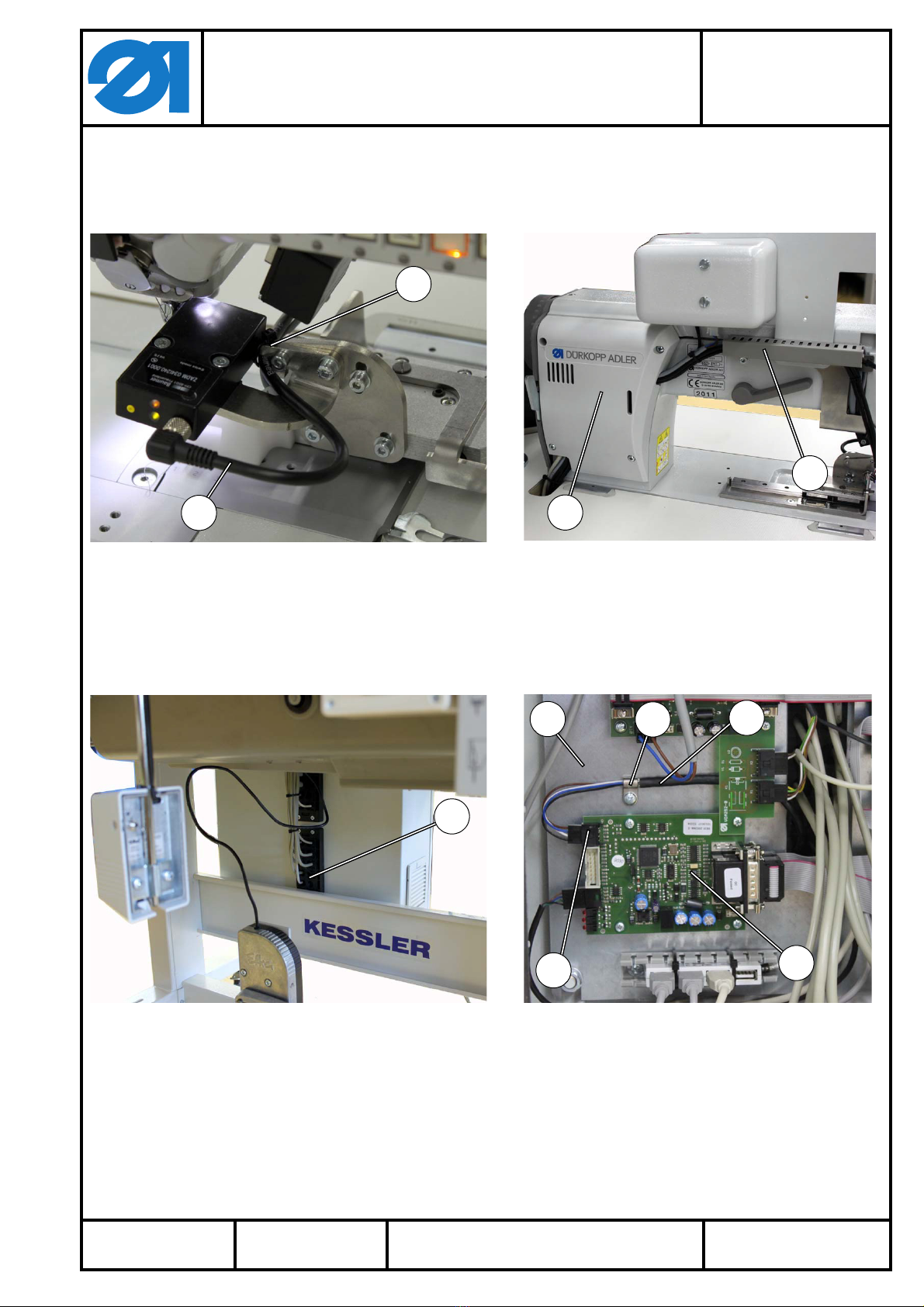

3.2 Leitungen anschließen
3.2.1 Signalleitung anschließen
–Leitung 2 in einem Bogen unter den Winkel 1 verlegen.
–Leitung durch den Kabelkanal 3 und unter dem Deckel 5 verlegen.
–Leitung unter die Tischplatte verlegen.
–Leitung durch die freie Durchführung 6 in den Schaltschrank verle-
gen.
–Das blanke Ende der Leitung 2 mit der Schelle 10 am Grundblech 9
des Schaltschrankes anschrauben.
–Stecker der Leitung in die Buchse 8 der Platine 7 stecken.
Abb. 4 Abb. 5
Abb. 6 Abb. 7
1
3
25
6
10 2
87
9
Ausgabe/ Edition:
06.2011
Anbauanleitung Kantenerkennung
Teilesatz 0867 590944
Fitting Instructions Edge Recognition
Kit 0867 590944
Teile-Nr. / Part-No.:
0791 550702
Änderungsindex
Rev. index:
0.00
Blatt: von
Sheet: 4 from 24
Printed in Germany
3.2.2 Spannungsversorgung anschließen
–Die Leitung 1 für die Spannungsversorgung des Induktivgebers aus
dem Kabelkanal 2 herausnehmen und nach unten ziehen.
–Leitung mit einem Kabelbinder 3 an der Signalleitung 5 befestigen.
–Stecker der Leitung mit der Leitung 4 der Kantenführung verbin-
den.
Abb. 8 Abb. 9
1
43
2
5
Ausgabe/ Edition:
06.2011
Teile-Nr. / Part-No.:
0791 550702
Änderungsindex
Rev. index:
0.00
Blatt: von
Sheet: 5 from 24
Printed in Germany
Anbauanleitung Kantenerkennung
Teilesatz 0867 590944
Fitting Instructions Edge Recognition
Kit 0867 590944

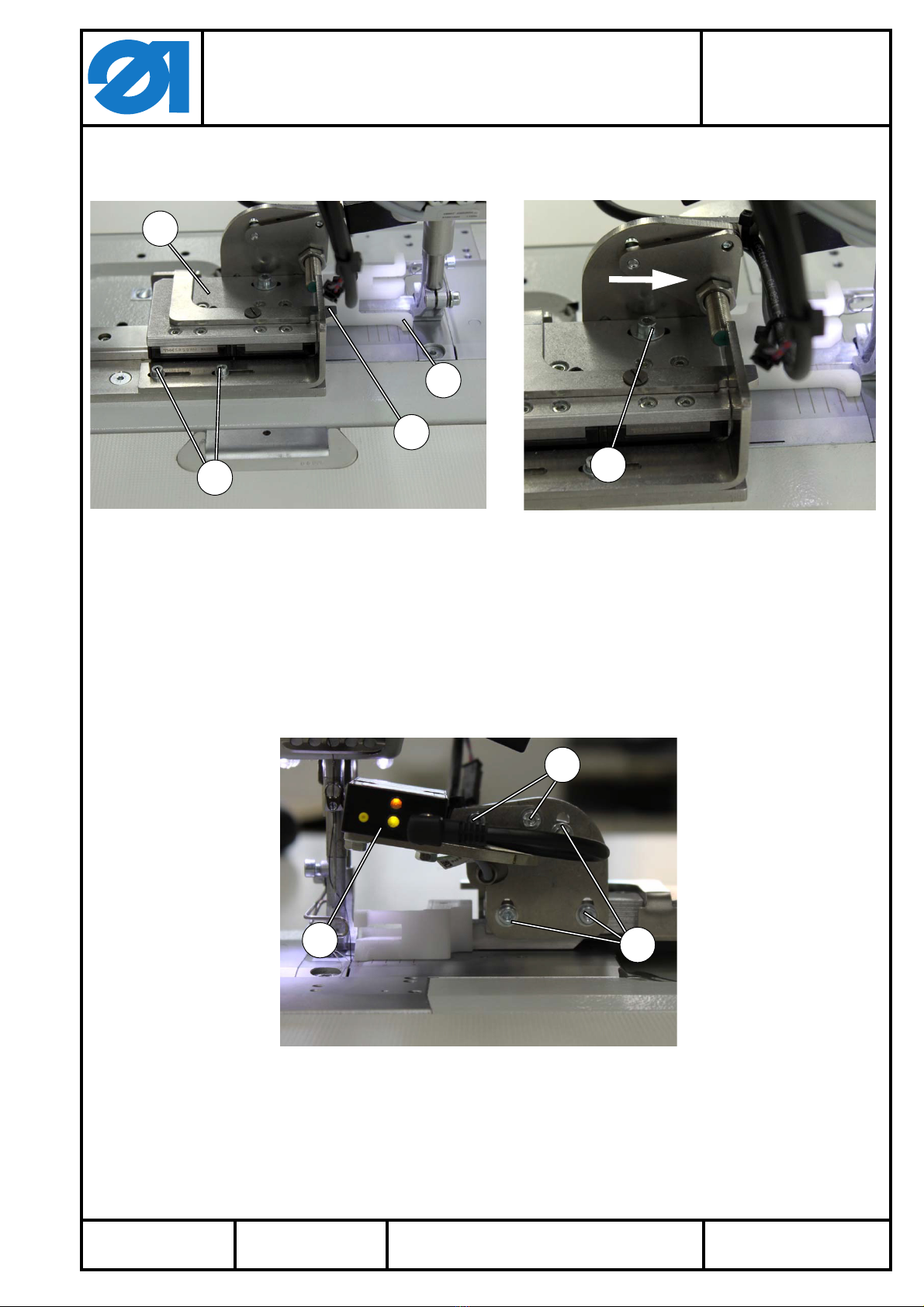

3.3 Kantensteuerung voreinstellen
–Kantensteuerung 4 so weit einschieben, bis die Klinke 2 eingera-
stet ist.
–Schraube 5 lösen und im Langloch ganz nach rechts schieben.
–Schraube 5 festdrehen.
–Schrauben 3 lösen.
–Kantensteuerung 4 so weit zum Nähfuß schieben, bis die
Führung 1 am Nähfuß anliegt.
–Schrauben 3 festdrehen.
Abb. 12
–Schrauben 6 und 7 lösen.
–Lichtschranke so einstellen, dass Sie beim schwenken nicht an die
Nadelstange stößt.
–Schrauben 6 und 7 festdrehen.
Abb. 10 Abb. 11
5
1
3
4
2
87
6
Ausgabe/ Edition:
06.2011
Anbauanleitung Kantenerkennung
Teilesatz 0867 590944
Fitting Instructions Edge Recognition
Kit 0867 590944
Teile-Nr. / Part-No.:
0791 550702
Änderungsindex
Rev. index:
0.00
Blatt: von
Sheet: 6 from 24
Printed in Germany

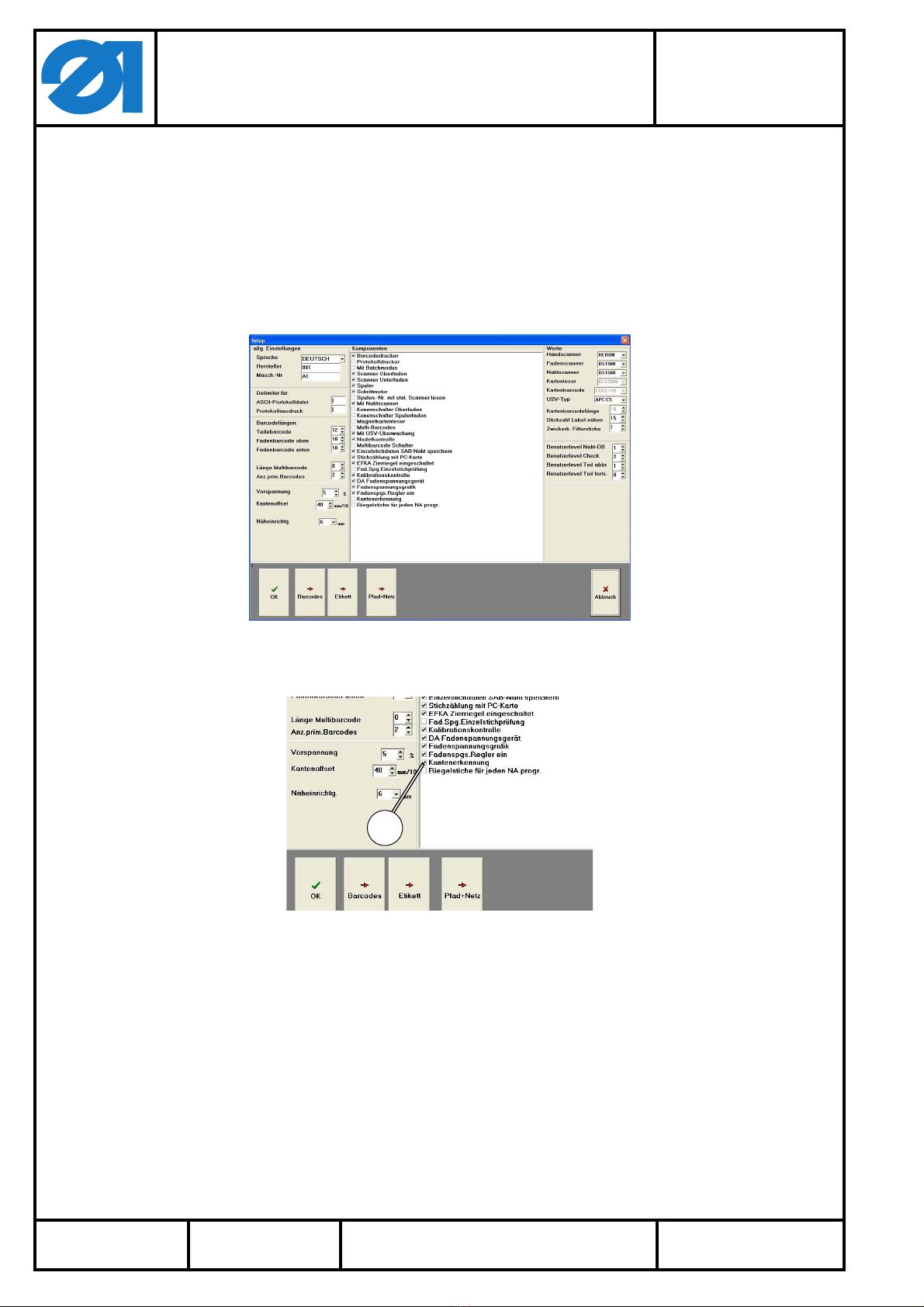

3.4 Kantensteuerung im Programm aktivieren
–Nähplatz einschalten
–Am System anmelden.
–“Check” antippen.
–“Setup” antippen.
Es erscheint der folgende Bildschirm
Abb. 13
Abb. 14
–Option "Kantenerkennung" antippen und aktivieren
–"OK" antippen und ins Hauptmenü zurückschalten.
1
Ausgabe/ Edition:
06.2011
Teile-Nr. / Part-No.:
0791 550702
Änderungsindex
Rev. index:
0.00
Blatt: von
Sheet: 7 from 24
Printed in Germany
Anbauanleitung Kantenerkennung
Teilesatz 0867 590944
Fitting Instructions Edge Recognition
Kit 0867 590944

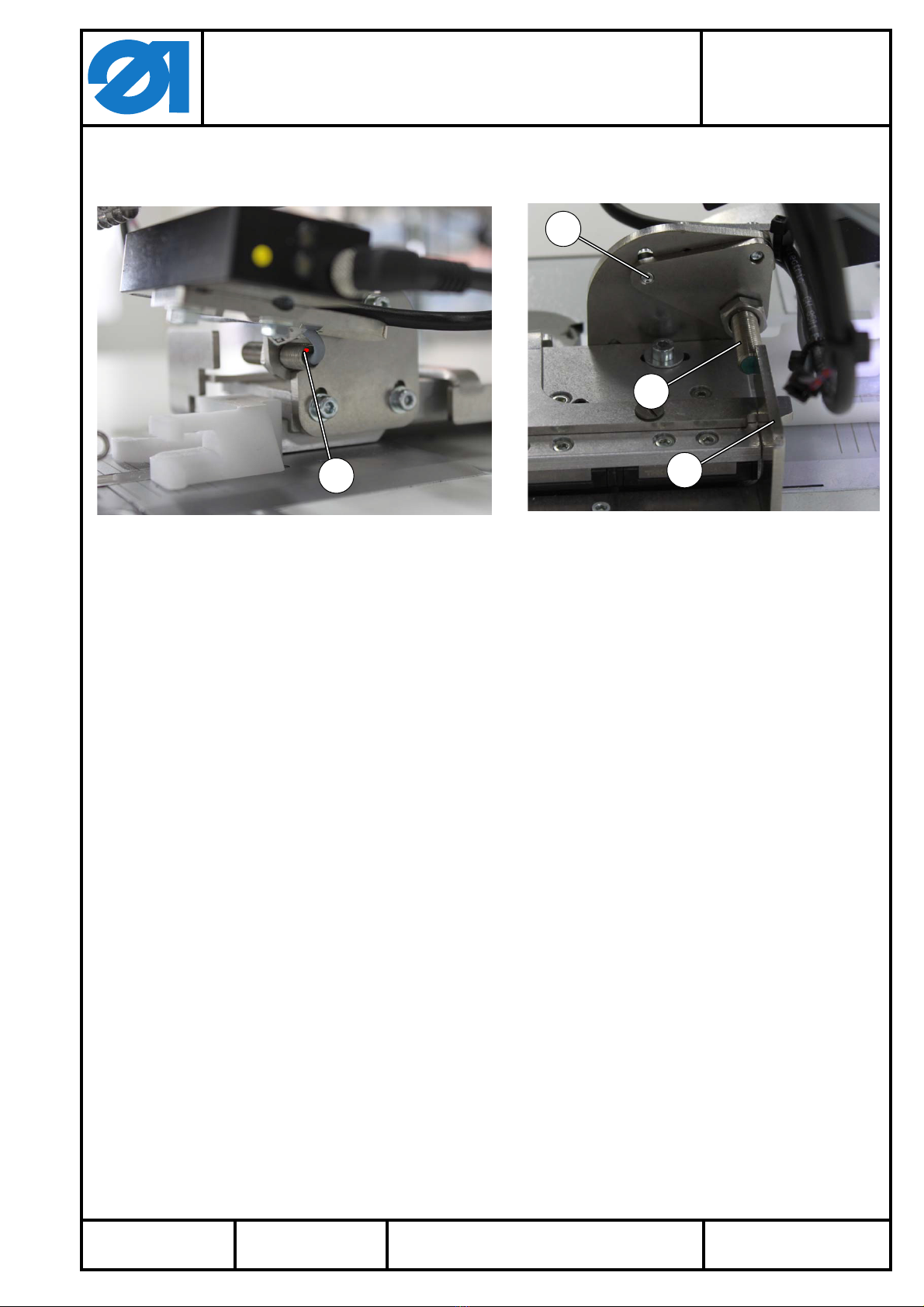

3.5 Induktivgeber einstellen
–Schraube 4 lösen.
–Induktivgeber 3 seitlich zur Verriegelung 2 einstellen.
Der Schaltpunkt ist erreicht, wenn die Diode 1 am Induktivgeber
aufleuchtet.
–Schraube 4 festschrauben.
Abb. 15 Abb. 16
1
4
3
2
Ausgabe/ Edition:
06.2011
Anbauanleitung Kantenerkennung
Teilesatz 0867 590944
Fitting Instructions Edge Recognition
Kit 0867 590944
Teile-Nr. / Part-No.:
0791 550702
Änderungsindex
Rev. index:
0.00
Blatt: von
Sheet: 8 from 24
Printed in Germany

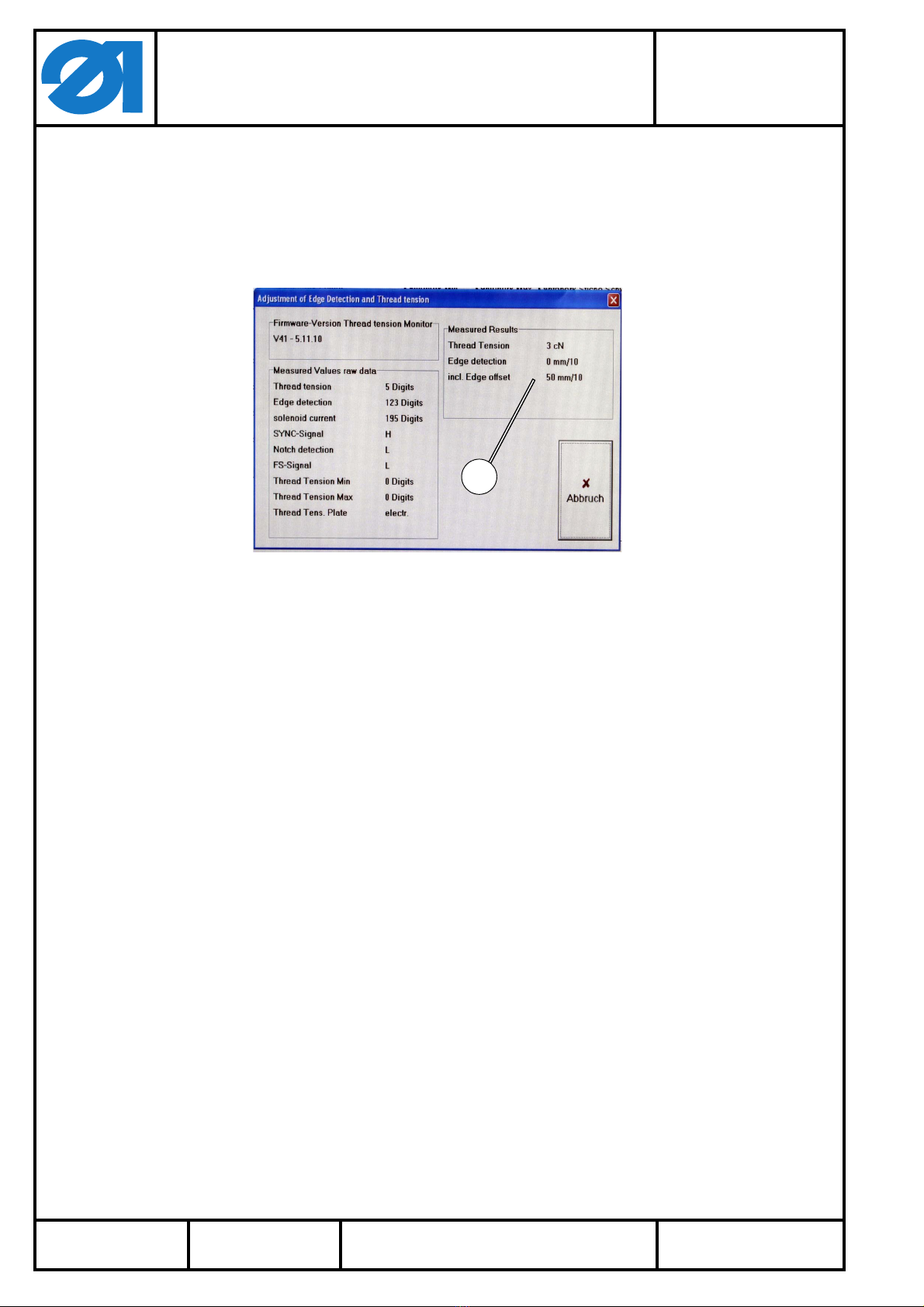

3.6 Lichtschranke einstellen
–“Nähen” antippen.
–“Fadenspannung” antippen.
–“Einstellung” antippen.
Es erscheint der folgende Bildschirm:
Abb. 17
Hinweis
Die Werte 1 verändern sich, wenn der Lichtschranken Messbereich
abgedeckt wird.
1
Ausgabe/ Edition:
06.2011
Teile-Nr. / Part-No.:
0791 550702
Änderungsindex
Rev. index:
0.00
Blatt: von
Sheet: 9 from 24
Printed in Germany
Anbauanleitung Kantenerkennung
Teilesatz 0867 590944
Fitting Instructions Edge Recognition
Kit 0867 590944

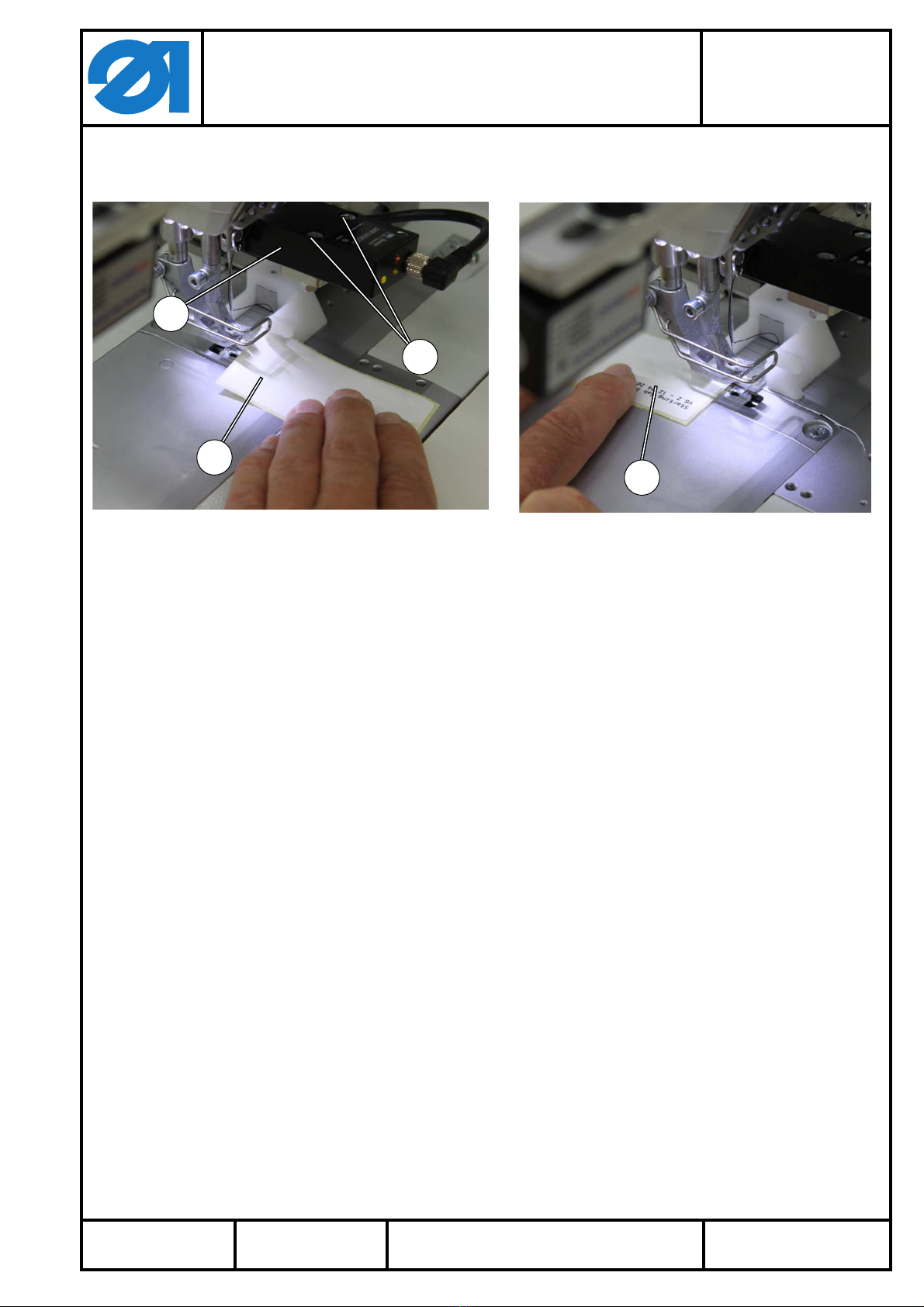

3.6.1 Lichtschranke in Nährichtung einstellen
Der Messbereich der Lichtschranke soll auf Höhe der Nadel liegen.
–Mit Papier 2 von vorne und hinten prüfen, wo der Schaltbereich der
Lichtschranke liegt.
–Schrauben 1 lösen.
–Lichtschranke so in den Langlöchern verschieben, dass der
Schaltbereich in Nährichtung möglichst dicht an der Nadel liegt.
–Schrauben 1 festdrehen.
Abb. 18 Abb. 19
2
1
2
3
Ausgabe/ Edition:
06.2011
Anbauanleitung Kantenerkennung
Teilesatz 0867 590944
Fitting Instructions Edge Recognition
Kit 0867 590944
Teile-Nr. / Part-No.:
0791 550702
Änderungsindex
Rev. index:
0.00
Blatt: von
Sheet: 10 from 24
Printed in Germany

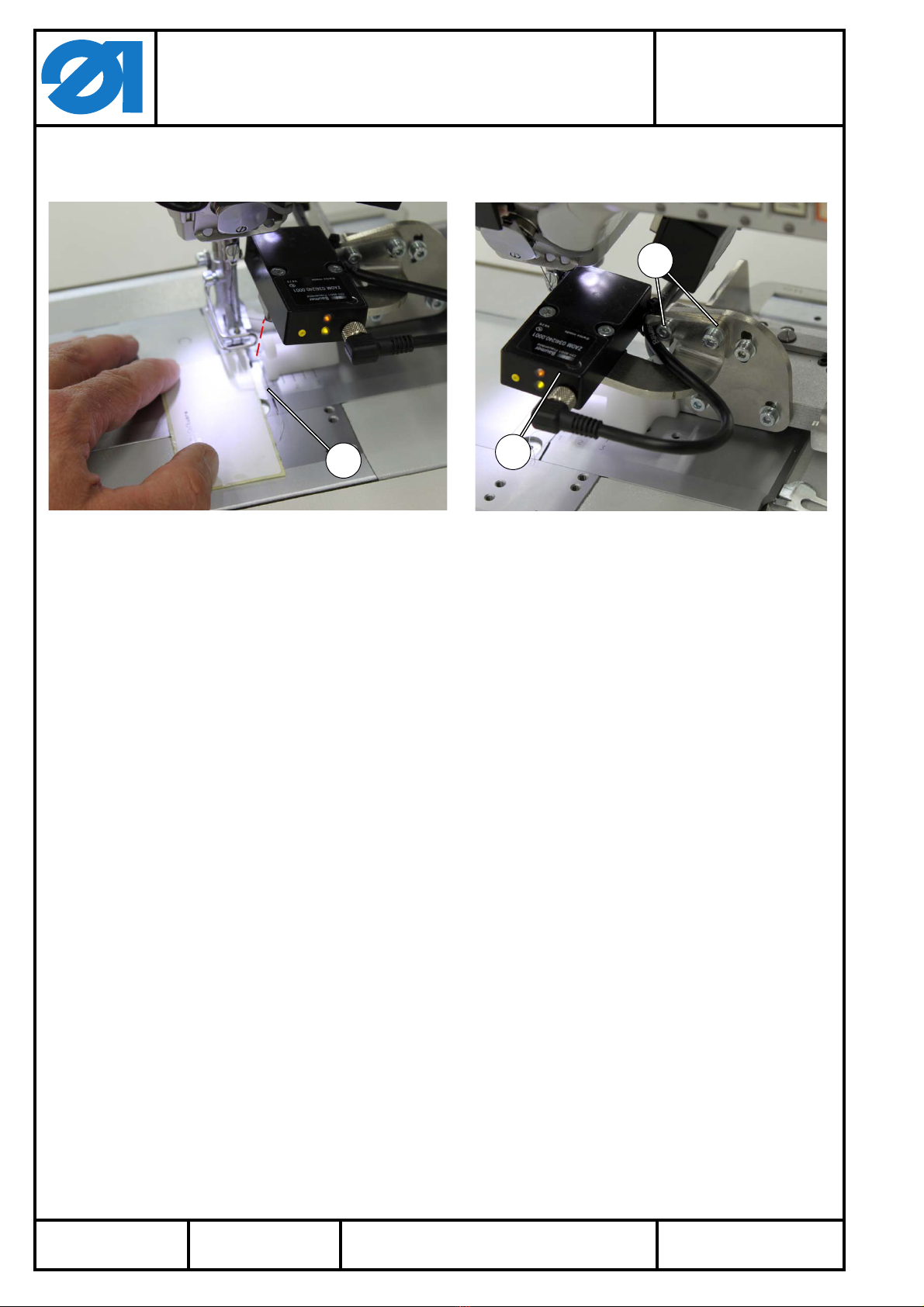

3.6.2 Neigung der Lichtschranke einstellen
Der Erfassungsbereich der Lichtschranke 1 soll an der linken Kante der
Reflexfolie am Schieber 2 beginnen.
–Ein Stück Papier unter den gelüfteten Nähfuß legen.
–Papier langsam nach rechts schieben und im Bildschirm beobach-
ten, wann die Werte 1 sich verändern.
–Schrauben 5 lösen.
–Lichtschranke 1 so schwenken, dass der Messbereich an der
Kante 2 der Lichtschranke beginnt.
–Schrauben 5 festdrehen.
Abb. 20 Abb. 21
21
5
