Innehållsförteckning

Säkerhetsföreskrifter____________ 5

Tekniska data _________________ 5

Funktionsbeskrivning ___________ 6

Drift _________________________ 6

Service_______________________ 7

Tillbehör _____________________ 8

Garanti_______________________ 8

Felsökning____________________ 8

Reservdelar ________________37-40

EG-försäkran _______________41-42

Dustcontrol Worldwide ________ 43

Monteringsanvisning __________ 44

SVENSKAENGLISHDEUTSCH

FRANCAIS

Contents

Safety Considerations___________ 9

Technical Data_________________ 9

Description __________________ 10

Operation ___________________ 10

Service______________________ 11

Accessories __________________ 12

Warranty ____________________ 12

Trouble Shooting _____________ 12

Spare Parts ________________37-40

EG-declaration _____________41-42

Dustcontrol Worldwide ________ 43

Assembly____________________ 44

Inhaltsverzeichnis

Sicherheitsvorschriften_________ 13

Technische Daten _____________ 13

Funktionsbeschreibung ________ 14

Betrieb______________________ 14

Wartung ____________________ 15

Zubehör ____________________ 16

Garantie_____________________ 16

Fehlersuche__________________ 16

Ersatzteile _________________37-40

EG-Konformitätserklärung ____41-42

Dustcontrol Worldwide ________ 43

Montage ____________________ 44

Sommaire

Conditions de sécurité _________ 17

Caractéristiques techniques _____ 17

Description __________________ 18

Fonctionnement______________ 18

Entretien ____________________ 19

Accessoires __________________ 20

Garantie_____________________ 20

Problèmes et interventions _____ 20

Pieces detachees____________37-40

EG-déclaration _____________ 41-42

Dustcontrol Worldwide ________ 43

Montage ____________________ 44

Inhoud

NEDERLANDS

Veiligheidsvoorschriften________ 21

Technische gegevens __________ 21

Beschrijving _________________ 22

Bediening ___________________ 22

Service______________________ 23

Accessoires __________________ 24

Garantie_____________________ 24

Probleemoplossingen__________ 24

Onderdelen________________37-40

EG-verklaring ______________ 41-42

Dustcontrol Wereldwijd ________ 43

Assemblage _________________ 44

DC 2800c/Auto, 5 Part No 94112

SVENSKA

TEKNISKA DATA

HxBxL 1070x420x510 mm

Vikt 14 kg

Inlopp Ø 50 mm

Uppsamlingssäck 20 l

Slanglängd max 5 m

Flöde max 190 m3/h

Undertryck max 24 kPa

Eektuttag vakuumalstrare 1400 W

Auto: Eekt anslutet verktyg */min200 W

max

230 V/10 A: 1200 W

230 V/16 A: 2200 W

120 V/20 A: 1200 W

Finlter polyester, area 1,5 m2

Avskiljningsgrad,

(EN 60335-2-69, Klass M) 99,9 %

Filteryta mikrolter H13 0,85 m2

Avskiljningsgrad mikrolter

(EN 1822-1) HEPA H13

(EN 60335-2-69, Klass H) 99,995 %

Ljudnivå**/ < 68 dB(A)

Säkerhetsföreskrifter

Läs följande säkerhetsinstruktion innan du startar maski-

nen. Spara instruktionen.

Varning! Vid användandet av elektriska maskiner ska

grundläggande säkerhetsföreskrifter följas för att minska

risken för brand, elstöt eller personskada.

1. Arbetsmiljön

Utsätt inte maskinen för väta. Använd den ej i fuk-

tiga och våta utrymmen eller i närheten av lättan-

tändliga vätskor eller gaser.

2. Överbelastning

Låt inte maskinen gå helstrypt. Använd maskinen

för avsett ändamål. Följ föreskrifterna för det mate-

rial som sugs, t ex asbest.

3. Kroppsskador

Låt aldrig sugpunkten komma i kontakt med någon

kroppsdel. Det starka undertrycket kan skada hu-

dens blodkärl. Försök aldrig att på egen hand ändra

elektriska kopplingar. Ett fel kan medföra livsfara. Se

också nedan under varning.

4. Sladden

Dra aldrig maskinen med hjälp av sladden. Utsätt

inte sladden för värme eller skarpa föremål. Kontrol-

lera elkabeln regelbundet. Maskinen får inte använ-

das om kabeln eller kontakten är skadad.

5. Viktig åtgärd

Vid rengöring och skötsel ska maskinen göras ström-

lös genom avstängning och utdragning av kontakten.

6. Omsorg

Håll maskinen ren och se till att sugslangen är hel

och att alla packningar är täta. Följ instruktionerna.

Håll bärhandtagen torra och fria från olja och fett.

7. Kontrol l

Kontrollera alltid att maskinen är oskadad innan

användandet av maskinen. Finns det skador måste

maskinen repareras av en auktoriserad serviceverk-

stad som är godkänd av Dustcontrol.

8. Varning

Använd endast tillbehör och utbytesdelar som ﬁnns i

Dustcontrol´s katalog.

OBS! Vid användandet av felaktiga eller piratdelar

(framförallt ﬁlter och plastsäckar) kan maskinen

läcka hälsofarligt damm med personskada som följd.

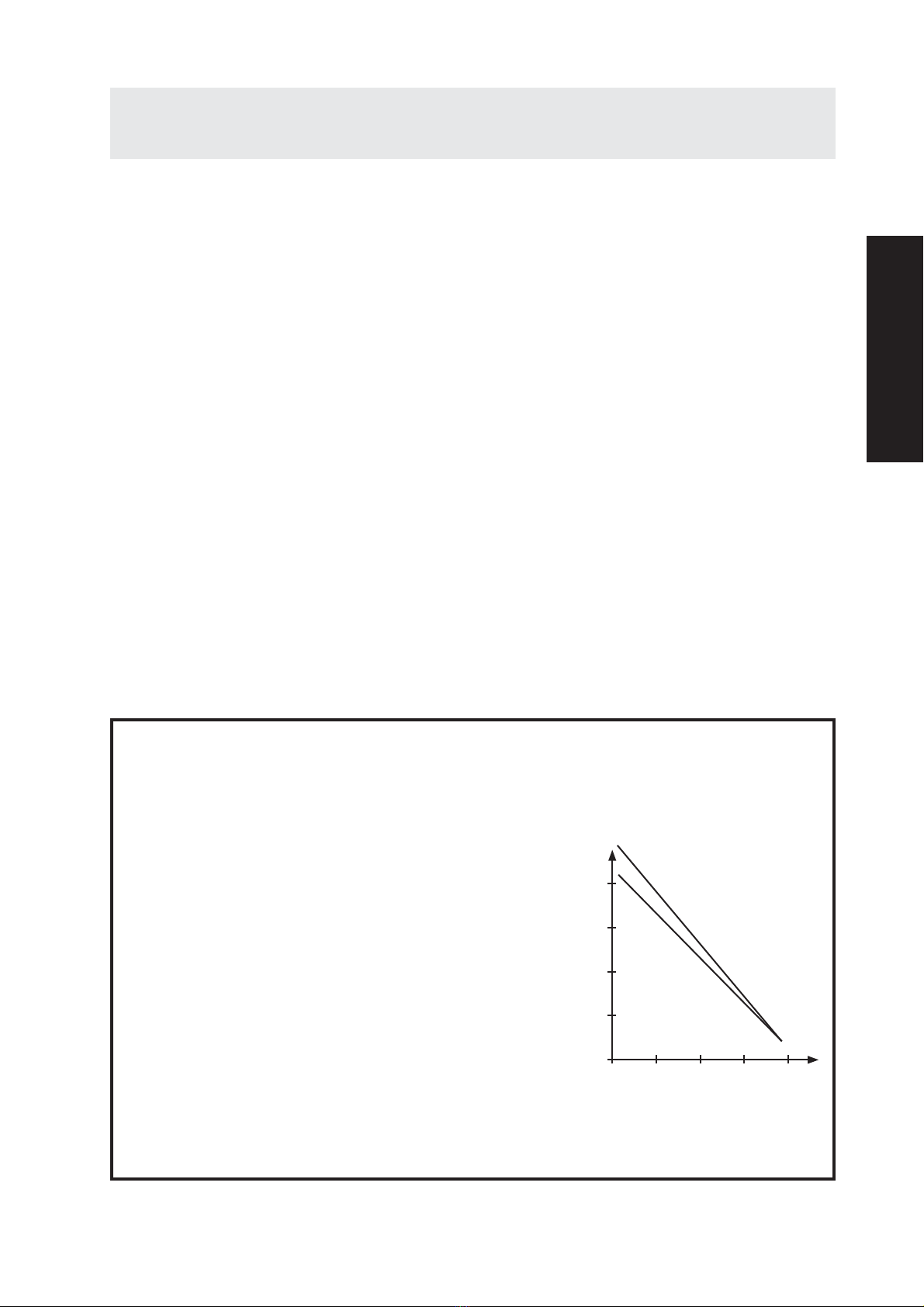

0 50 100 150 200 m3/h

kPa

Tryckalstring

och luftöde

*/ Kontrollera alltid mot lokala bestämmelser.

**/ Ljudtrycksnivå på 1,6 m höjd och 1 m avstånd

enligt DIN 45635 Teil 1 (4/84) i frifältsmätning vid

maximalt luftöde.

DC 2800c/Auto, 6 Part No 94112

2011-05-25

Funktionsbeskrivning

Drift

Anslut maskinen till ett el-uttag med spän-

ning enligt speciﬁkationerna på maskinens

märkplåt. Vid skarvning av elkabeln ska

skarvsladden vara vattenskyddad.

Auto: Anslut elektriskt verktyg till uttaget

på maskinen. Ställ omkopplaren i läge

AUTO. Maskinen startar sedan automa-

tiskt när verktyget startas.

Man: För manuell start av suget, sätt om-

kopplaren i läge MAN.

DC 2800c/Auto har en ﬁlterindikations-

lampa som lyser när ﬁltret behöver rensas

eller bytas. Filtren ska rensas 1-2 gånger

om dagen vid kontinuerlig användning.

Aggregatet ska vara igång vid ﬁlterrens-

ning. Lossa slangen från sugröret och

Maskinen är avsedd för uppsugning och avskiljning av

torrt damm. Maskinen uppfyller kraven för avskiljning av

hälsofarligt damm enligt AFS Asbest, AFS Kvarts (mobila

dammsugare).

DC 2800c/Auto är en liten men fullvärdig maskin från

Dustcontrol. Den är stabil, oöm och driftsäker. Den passar

till punktutsugning i många sammanhang.

Till exempel vid borrning, svetsning, slipning, personlig

sanering och städning.

Designen är ergonomisk och funktionell. Den låga ljudni-

vån gör att DC 2800c/Auto kan användas i ljudkänsliga

miljöer.

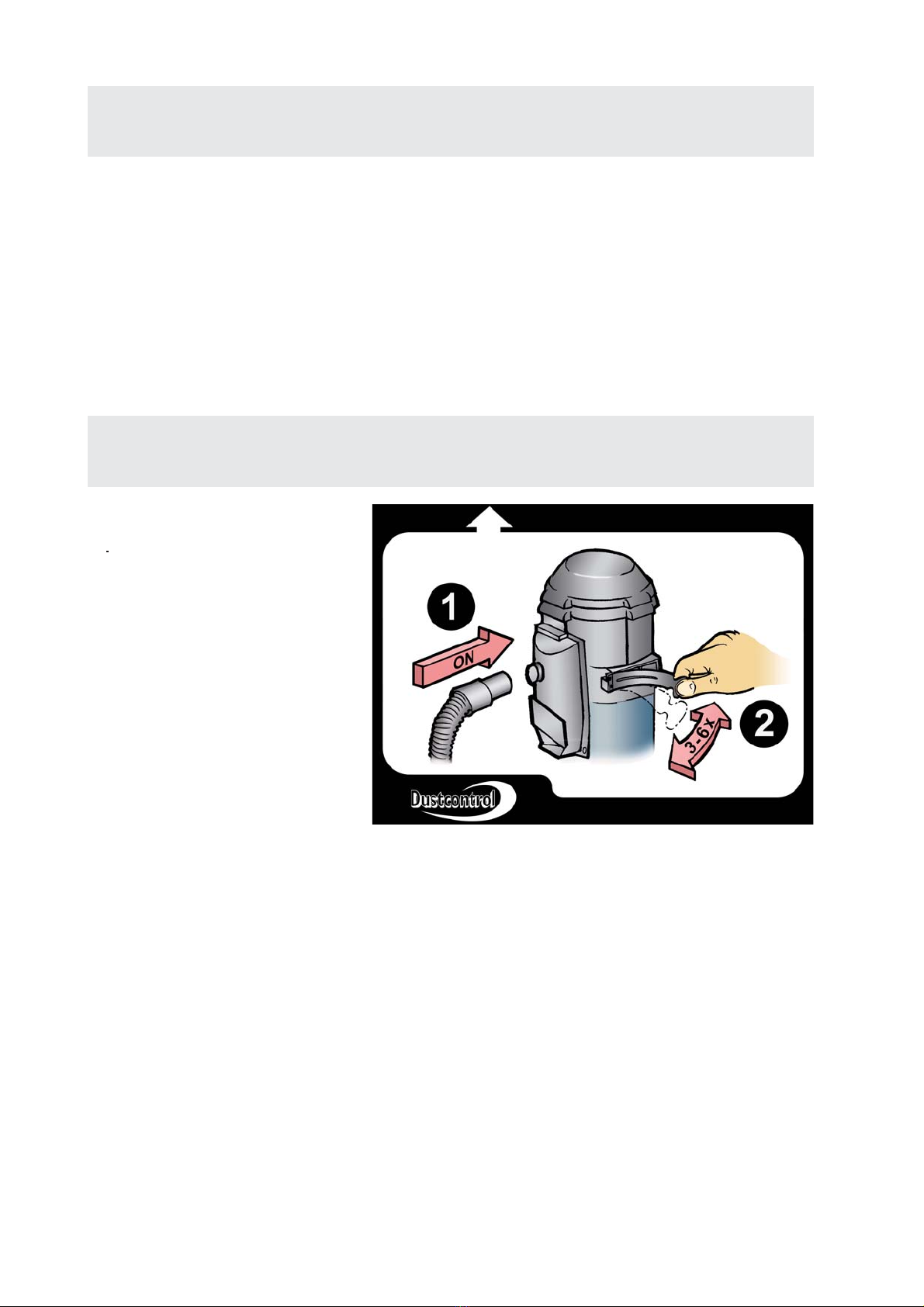

tryck in plasthylsan mot den svarta stoppklacken på utblåsningskanalen, så att maximalt undertryck skapas i cyklonen.

Öppna luckan på sidan 3–6 gånger. Luften rusar in i maskinen och rensar ﬁltret med pulsverkan.

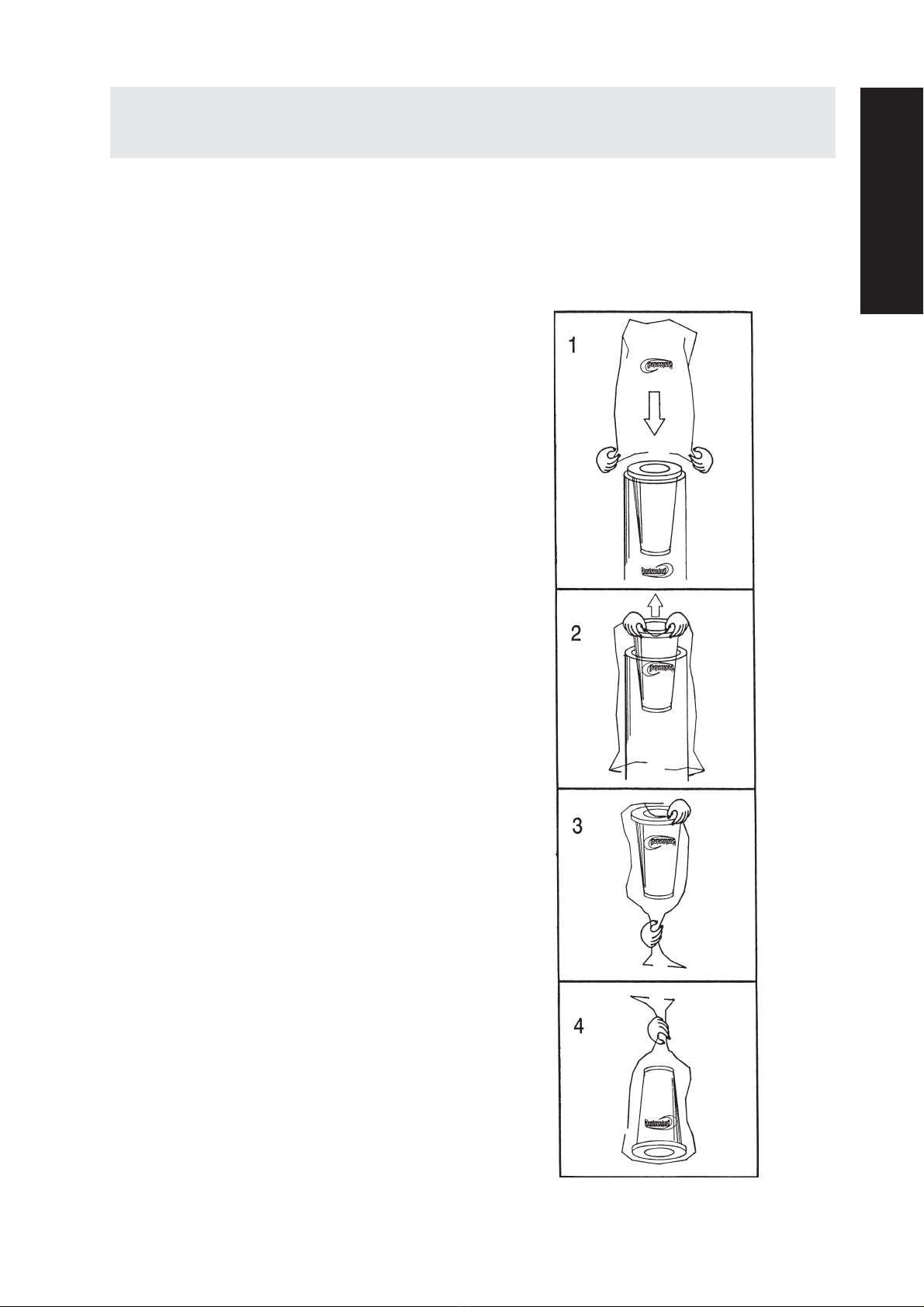

Plastsäcken får endast bytas efter det att ﬁltren har rensats. Den ska bytas när dammnivån ligger ca 5 cm under gum-

miklaﬀen. Plastsäcken måste förslutas efter att den tagits av maskinen. Använd endast originalsäckar:

Plastsäck, standard Art Nr 4814

Plastsäck, asbest Art Nr 4890

DC 2800c/Auto, 7 Part No 94112

Service

Vid rengöring och skötsel av maskinen ska man stänga av

maskinen och dra ur kontakten.

Finﬁltret bör bytas minst en gång per år. Endast original-

ﬁlter får användas. Om maskinen har mikroﬁlter ska det

bytas efter ca 300 timmar. Använd skyddsmask vid bytet

och gör det i ett slutet rum. Utbytta ﬁlter ska läggas i en

plastsäck som försluts.

Filterbyte:

Lossa och lyft av motordelen. Lyft ﬁltret rakt uppåt. Trä

vid behov en plastsäck över cyklonen för att undvika att

dammet i ﬁltret sprids.

Vid ﬁlterbyte kontrollera packningen. En otät packning

kan förorsaka utsläpp av hälsofarligt damm. Använd

aldrig gamla packningar eller piratﬁlter. Maskinen får

således inte användas för hälsofarligt damm med ett insatt

piratﬁlter, även om detta är testat och godkänt av någon

testinstitution.

Kontrollera regelbundet att elkabeln inte är skadad.

DC 2800c/Auto ska funktionsprovas och ses över minst en

gång per år eftersom det är en maskin för hälsofarligt mate-

rial. Slitna delar måste bytas ut. Äventyra aldrig funktion

och livslängd. Använd endast originaldelar.

SVENSKA

För ﬂäktmotorer är den typiska livslängden för originalbor-

star 600-700 timmar. De kan sedan bytas eller kompletteras.

För det andra borstpaketet är livslängden ca 400 timmar

och för det tredje borstpaketet ca 300 timmar. Efter detta

är kollektorn utsliten och motorn behöver bytas.

DC 2800c/Auto, 8 Part No 94112

2011-05-25

FELSÖKNING

Garantitiden är två år och avser fabrikationsfel. Garantin

gäller under förutsättning att maskinen används på normalt

sätt och får den service som krävs. Normalt slitage ersätts

inte.

Garanti

Reparationer ska utföras av Dustcontrol AB eller av personer

som godkänts av Dustcontrol AB. I annat fall förverkas

garantin.

Övriga tillbehör, se Dustcontrols katalog.

Tillbehör

Benämning Art nr

Plastsäck, standard 4814

Plastsäck, asbest 4890

Finlter, cellulosa med

integrerat lterskydd 42029

Finlter, polyester med

integrerat lterskydd 42028

Mikrolter 42027

Problem Orsak Åtgärd

Motorn går inte. El ej ansluten. Anslut el.

Motorn stannar direkt Felaktig säkring. Byt till korrekt säkring.

efter start.

Motorn går men maskinen Sugslangen inte ansluten. Anslut slangen.

suger inte. Stopp i slangen. Vänd slangen eller rensa.

Cyklonen saknar plastsäck. Sätt dit plastsäck.

Motorn går men maskinen Hål på sugslangen. Byt slang.

suger dåligt. Igensatt lter. Rensa eller byt.

Sugslangen för lång Byt slang.

eller smal.

Slangen delvis igensatt. Vänd slangen eller rensa.

Maskinens topp dåligt Justera monteringen.

monterad.

Stoft har fastnat i cyklonen. Ta bort toppen och rensa

cyklonen.

Maskinen blåser ut damm. Filtret har lossnat eller Kontrollera och byt vid behov.

gått sönder.

Onormalt ljud från maskinen. Beställ service.

DC 2800c/Auto, 9 Part No 94112

ENGLISH

Safety Considerations

Read all instructions before attempting to operate this

machine and save these instructions.

Warning! When using electric machines, basic safety

precuations should always be followed to reduce the

risk of ﬁre, electric shock and personal injury, including

the following:

1. Work area environment

Don´t expose the machine for rain. Don´t use it in

damp or wet locations or in presence of ﬂammable

liquids or gases.

2. Overload

Never let the machine operate fully throttled. Always

follow the regulations pertinent to the

material you are working with ie asbestos. Don´t use

the machine for purposes that it isn´t

intended for.

3. Body injuries

Never let the suction come in contact with parts of

the body. e strong suction eﬀect can

hurt the blood-vessels in the skin. Don´t repair the

electric components yourself, get some-body quali-

ﬁed. Faults may cause injury. See also below under

warnings.

4. Don´t abuse cord

Never pull the machine by cord. Keep cord from

heat and sharp edges. Check the electric cable regu-

larly if damage.

5. Important measure

With cleaning and maintenance on the machine,

the power cable should be dis-connected from the

supply.

6. Maintain the machine with care

Keep machine clean and check that the hose is enti-

red and that all gaskets are tight. Follow instructions.

Keep handles dry and free from oil and grease.

7. Checking of damage

Before futher use of the machine it should be care-

fully checked that the machine is unda-maged. If

there are any damaged parts these should be repaired

by of a Dustcontrol authori-zed service center.

8. Warning

Use only accessories and replacable parts which are

available in Dustcontrol catalogue.

TECHNICAL DATA

HxWxL 1070x420x510 mm

Weight 14 kg

Inlet Ø 50 mm

Hose length 5 m

Collecting sack 20 l

Flow, max 190 m3/h

Neg. pressure, 115/230 V, max 21/24 kPa

Power consumption vacuum producers 1200/1400 W

115/230 V

Auto: Power consumption connected tool */ min 200 W

max

230 V/10 A: 1200 W

230 V/16 A: 2200 W

120 V/20 A: 1200 W

Fine lter polyester, area 1.5 m2

Degree of separation

(EN 60335-2-69, Class M) 99.9 %

Filter area, microlter H13 0.85 m2

Degree of separation, microlter

(EN 1822-1) HEPA H13

(EN 60335-2-69, Class H) 99.995 %

Sound level**/ < 68 dB(A)

0 50 100 150 200 m3/h

kPa

Vacuum producer

capacity

1200 W

1400 W

*/ Always check with local regulations.

**/ Sound level at 1,6 m height and 1 m dis-

tance according to DIN 45635 Section 1 (4/84)

in free space and at maximum airow.

DC 2800c/Auto, 10 Part No 94112

2011-05-25

Description

e machine should be used for suction and separation of

dried dust. e machine fulﬁl the demands for separation

of unhealthy dust.

e DC 2800c/Auto is, despite it’s compact size, a full

capacity Dustcontrol machine. It is stable, tough and

reliable and particularly suited to spot extraction in many

diﬀerent applications ie: welding, grinding, sanding and

cleanup with the 38 mm program. Dust separation is

in any case as eﬃcient as with the larger Dustcontrol

machines.

e design is ergonomic and appealing. With a very low

sound level of 70 dB(A) at 1 m distance, the

DC 2800c/Auto is suitable for use in areas which are sen-

sitive to noise. e direct drive two stage high pressure

fan is integrated into the units top. e 1200 /1400 W

capacity fan is double insulated for higher safety.

Operation

Connect the unit to a suitable power

source, note requirements on the ID plate.

If an extension cord is to be used, only

waterproof cords are acceptable.

Auto: Connect the subject electric tool to

the electrical outlet on unit. Set the selec-

tor switch to the AUTO position. e unit

will start automatically when the subject

tool is started.

Man: For manual start of the unit, set the

selector switch to the MAN position.

e DC 2800c/Auto is equipped with a ﬁl-

ter indication lamp that indicates when the

ﬁlter needs cleaning or changing. e ﬁlter

is generally cleaned once or twice daily

during normal continuous operation. e

unit must be in operation to perform ﬁlter cleaning. Loose the tube from the suction pipe and press the plastic

cage against the black stop head on the exhaust channel so that maximum pressure is created in the cyclone.

Open the port on the side of the unit three to six times. is reverse pulse of air cleans the ﬁlter.

e plastic sack should be changed only after ﬁlter cleaning is done and when the collected material level is about

5 cm under the foot valve.

Use only original Dustcontrol spare parts.

DC 2800c/Auto, 11 Part No 94112

Service

During cleaning and service of the unit, the unit should be

disconnected from the power supply.

e ﬁne ﬁlter should be changed at least once per year. Use

only original parts for replacement. If the unit is equipped

with a HEPA ﬁlter, this ﬁlter should be changed every 300

working hours. Use breathing protection and perform this

operation in a contained area. e used ﬁlter should be

placed in containment and disposed of in the proper and

prescribed method.

Filter change:

Remove the motor head. Lift the ﬁlter straight up out of the

cyclone. When required, a plastic sack can be placed over

the cyclone for dust-free ﬁlter change. e ﬁlter is lifted

directly into the sack.

During the ﬁlter change, check the ﬁlter gasket. A dam-

aged gasket can allow the release of hazardous dust. Never

use old gaskets or after-market ﬁlters. Use only genuine

Dustcontrol spare parts to maintain the unit for use on

hazardous dusts.

Check regularly that the electrical cable is not damaged. e

DC 2800c/Auto should be performance tested at least once

per year because it may be used with hazardous materials.

Worn parts must be replaced.:

ENGLISH

For vacuum motor the typical average life of the ori-

ginal brushes is 600 - 700 hours. ey can then be

exchanged or complete motor/fan replaced. For 2nd

brush set life is ca. 400 hours and for 3rd brush set ca.

300 hours. After that the commutator is worn out and

the motor needs to be replaced.

Andere Handbücher für DC 2800c/Auto

Inhaltsverzeichnis

Andere Dustcontrol Staubsauger Handbücher

Dustcontrol

Dustcontrol DC 3900 Series Bedienungsanleitung

Dustcontrol

Dustcontrol DC 5900 Bedienungsanleitung

Dustcontrol

Dustcontrol DC 3900c Bedienungsanleitung

Dustcontrol

Dustcontrol DC 3800c Twin Montageanleitung

Dustcontrol

Dustcontrol DC Tromb 400c Bedienungsanleitung

Dustcontrol

Dustcontrol DC 2900 Bedienungsanleitung

Dustcontrol

Dustcontrol DC 3800i Bedienungsanleitung

Dustcontrol

Dustcontrol DC 2800 EX RVS Bedienungsanleitung

Dustcontrol

Dustcontrol DC 1800 H EX Bedienungsanleitung

Dustcontrol

Dustcontrol DC 2900c Bedienungsanleitung

Dustcontrol

Dustcontrol DC 2900 Bedienungsanleitung

Dustcontrol

Dustcontrol DC 3900 Series Bedienungsanleitung

Dustcontrol

Dustcontrol DC 1800H Bedienungsanleitung

Dustcontrol

Dustcontrol DC 3900c Twin Bedienungsanleitung

Dustcontrol

Dustcontrol DC 2900 Bedienungsanleitung

Dustcontrol

Dustcontrol S 21000-EX Bedienungsanleitung

Dustcontrol

Dustcontrol DC 1800 Bedienungsanleitung

Dustcontrol

Dustcontrol DC 1800 eco XL Bedienungsanleitung

Dustcontrol

Dustcontrol DC 50-W Bedienungsanleitung

Dustcontrol

Dustcontrol DC Tromb 400/H Asbest Bedienungsanleitung

Dustcontrol

Dustcontrol DC AirCube 500 Bedienungsanleitung

Dustcontrol

Dustcontrol DC 3800c Turbo Bedienungsanleitung

Dustcontrol

Dustcontrol DC 2900a Bedienungsanleitung

Dustcontrol

Dustcontrol DC 1800 H Bedienungsanleitung

Beliebte Staubsauger Handbücher anderer Marken

Bissell

Bissell LittleGreen Proheat 1425 Series Bedienungsanleitung

Panasonic

Panasonic MC-YL637S147-AE Bedienungsanleitung

NEFF

NEFF N17XH10 0 Series Bedienungsanleitung

LG A9 Series Bedienungsanleitung

Oreck

Oreck Cordless Captura BK51700 Series Bedienungsanleitung

Kogan

Kogan KAVACROBVWA Bedienungsanleitung

Kränzle

Kränzle VENTOS 50 ID Benutzerhandbuch

EVVO

EVVO Ai35 Bedienungsanleitung

DeWalt

DeWalt DWH200D Bedienungsanleitung

Pontec

Pontec Pondomatic Vacuum Cleaner Bedienungsanleitung

Cleanmaxx

Cleanmaxx PC-P007E Bedienungsanleitung

Exido

Exido 240-114 Bedienungsanleitung

RIDGID

RIDGID WD1685AU0 Bedienungsanleitung

Ezviz

Ezviz RE4P Bedienungsanleitung

STG global

STG global TANVAC HDV3000 Bedienungsanleitung

Shark

Shark ROTATOR PRO COMPLETE NV550 Series Bedienungsanleitung

Factory

Factory M3340 Bedienungsanleitung

Shop-Vac

Shop-Vac VN92 SERIES Bedienungsanleitung
