Printing agPSMaP®4000/5000 SerieS FluSh Mount teMPlate in adobe acrobat

Notes:

(A) Youmustprintthetemplateon11˝x17˝paper.Thisisnormallyselectedinthe‘PrinterProperties’,andwilldifferbymanufacturer.

• Ifyourprinterisnotcapableofprintingon11˝x17˝paper,oryoudonothave11˝x17˝paper,youmustprintthistemplateatanoffice

servicesstoreorsimilarlocationthathastheabilitytoprinton11˝x17˝paper.

(B) Youmustsetthe‘PageScaling’settingto‘None’.

(C)Select‘Auto-RotateandCenter’tomakesurethetemplateprintsinthecorrectorientation.

Important Information:

• Beforecuttingthemountingsurface,measuretheprintouttomakesureitprintedatthecorrectsize.Boththelengthandwidth

measurementsarenotedonthetemplate.Verify both the length and width measurements before cutting.

• WhencuttingtheFlushMounttemplate,cutinside the line,thensandand/orlethemountingsurfacetoensureagoodt.

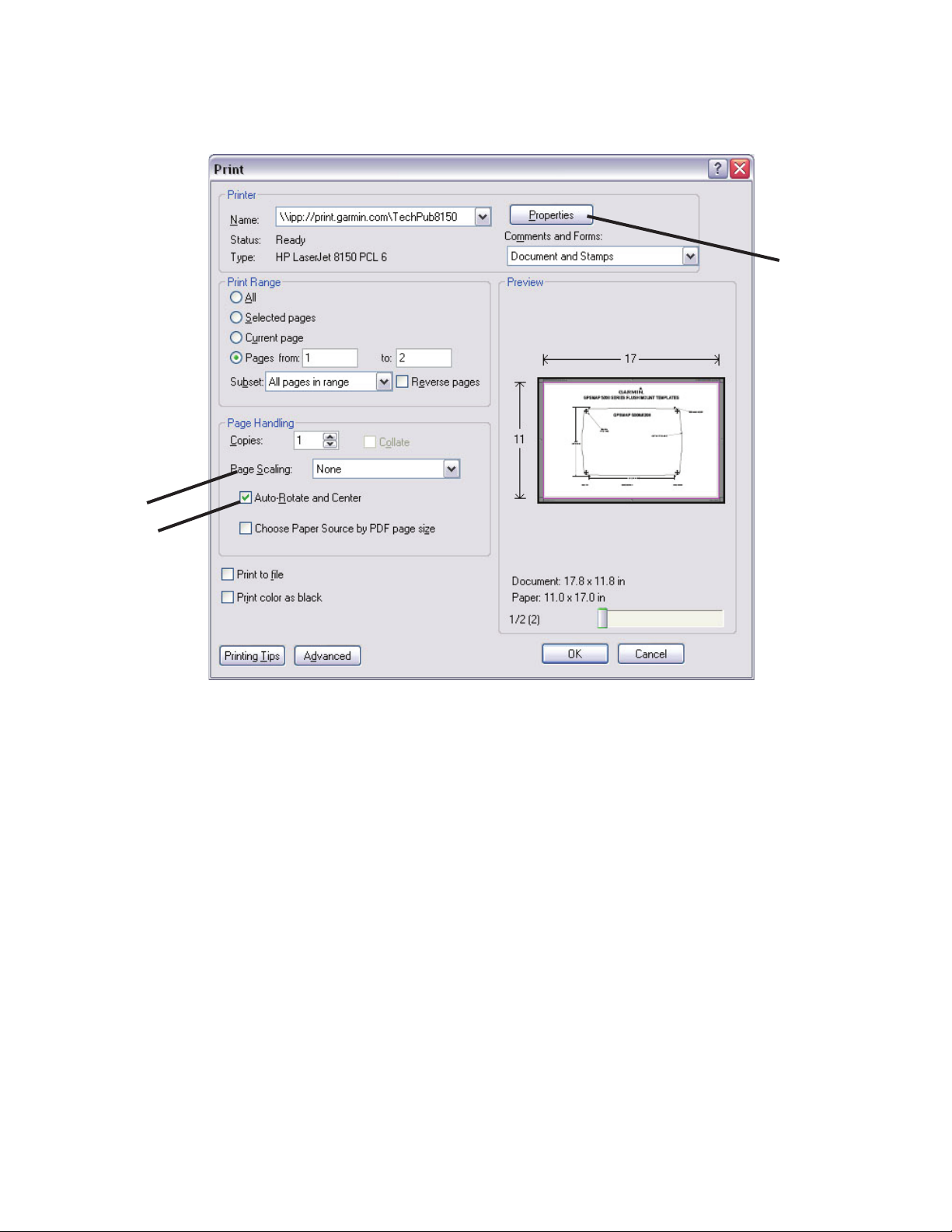

Adobe Acrobat Print Dialog Box

Printing a Flush Mount Template.1 1 3/23/2007 4:58:23 PM

August 2007 190-00803-03 Rev. C Printed in Taiwan

GPSMAP®5008/5208 FLUSH MOUNT TEMPLATE

6 9/16"

(166.1 mm)

8 7/32" (208.9 mm)

Unit Dimensions: 10 1/8" (256.9 mm) W x 7" (176.9 mm) H

1/2"

13 mm

USE 4 mm DRILL BIT

Recommended clearance for

SD card door

UTILISATION d’un FORET de 4 mm

UTILIZZARE UNA PUNTA DA

TRAPANO DA 4 mm

Verwenden Sie einen 4 mm-Bohrer

UTILICE UNA BROCA DE 4 mm

BRUG ET 4 mm BOREHOVED

BRUK EN 4 mm BIT

ANVÄND EN 4 mm BORRSPETS

Débattement recommandé pour

le cache de la carte SD

Spazio libero consigliato per lo

sportello della scheda SD

Empfohlener Abstand für SD-

Speicherkartenabdeckung

Se recomienda despejar la puerta

de la tarjeta SD

Rekommenderat utrymme för

SD-kortlucka

Anbefalet fri plads til SD-kortlåg

Anbefalt klaring for SD-kortdekselet

Pilot Hole

" (9.5 mm)

Trou d’implantation

9,5 mm

Foro guida

9,5 mm (

”)

Vorbohrung

9,5 mm (

”)

Oricio guía

9,5 mm (

pulg.)

Forboring

9,5 mm (

”)

Styrehull

9,5 mm

Rikthål

9,5 mm (

tum)

Dimensions de l’appareil : 256,9 mm x 176,9 mm (l x H)

Dimensioni unità: L 256,9 mm x A 176,9 mm

Geräteabmessungen: Breite 256,9 mm x Höhe 176,9 mm

Dimensiones de la unidad: 256,9 mm ancho x 176,9 mm alto

Enhetsmått: 256,9mm B x 176,9mm H

Enhedens mål: 256,9 mm B x 176,9 mm H

Mål på enheten: 256,9 mm B x 176,9 mm H

CUT ON THIS LINE

DECOUPEZ EN SUIVANT CETTE LIGNE

TAGLIARE SEGUENDO QUESTA LINEA

SCHNEIDEN SIE ENTLANG DIESER LINIE

CORTE EN ESTA LÍNEA

SKÆR PÅ DENNE LINJE

SKJÆR LANGSDENNESTREKEN

SÅGA LÄNGS MED DEN HÄR LINJEN
