Haier GDZ5-1 Bedienungsanleitung

Parts Manual

Dryer

Model:

GDZ5-1

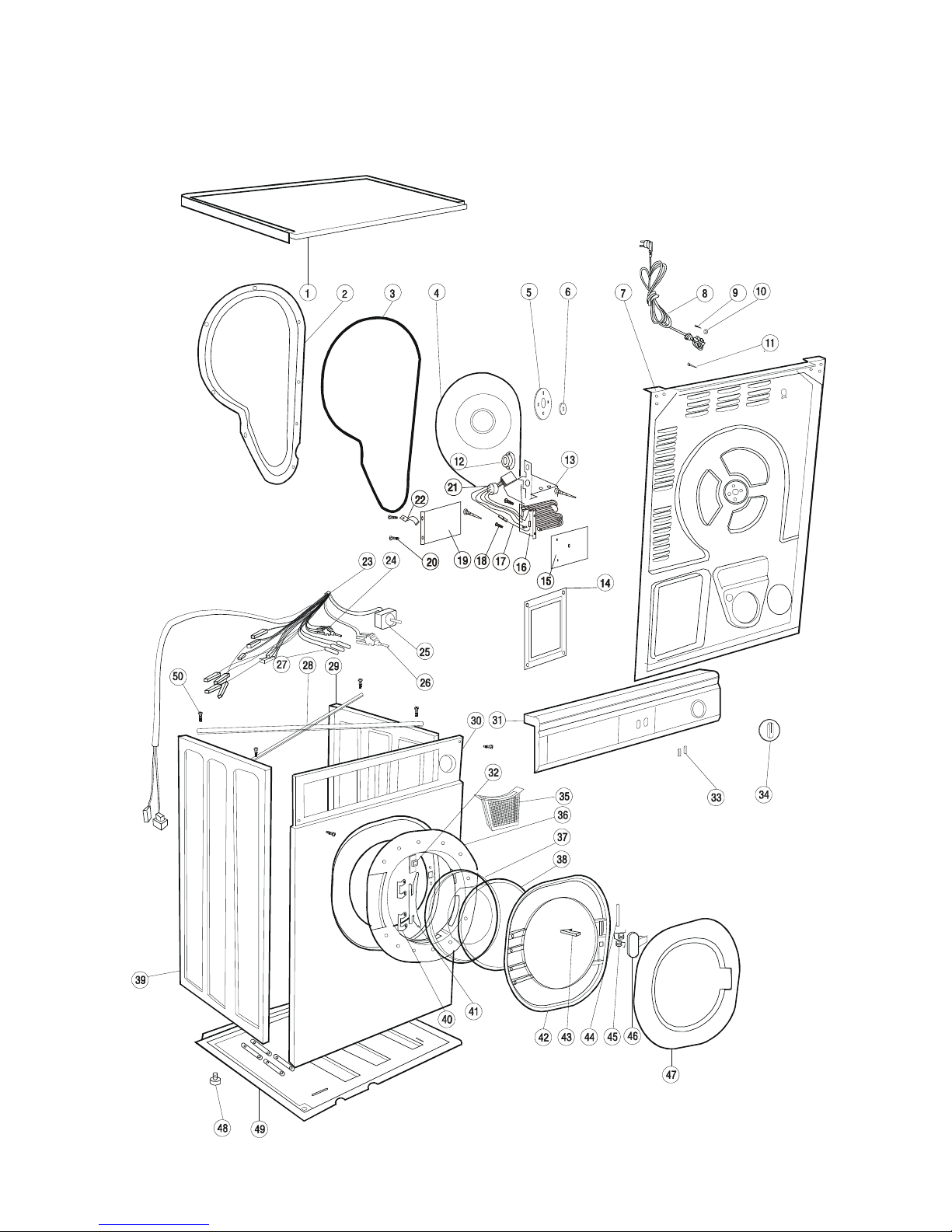

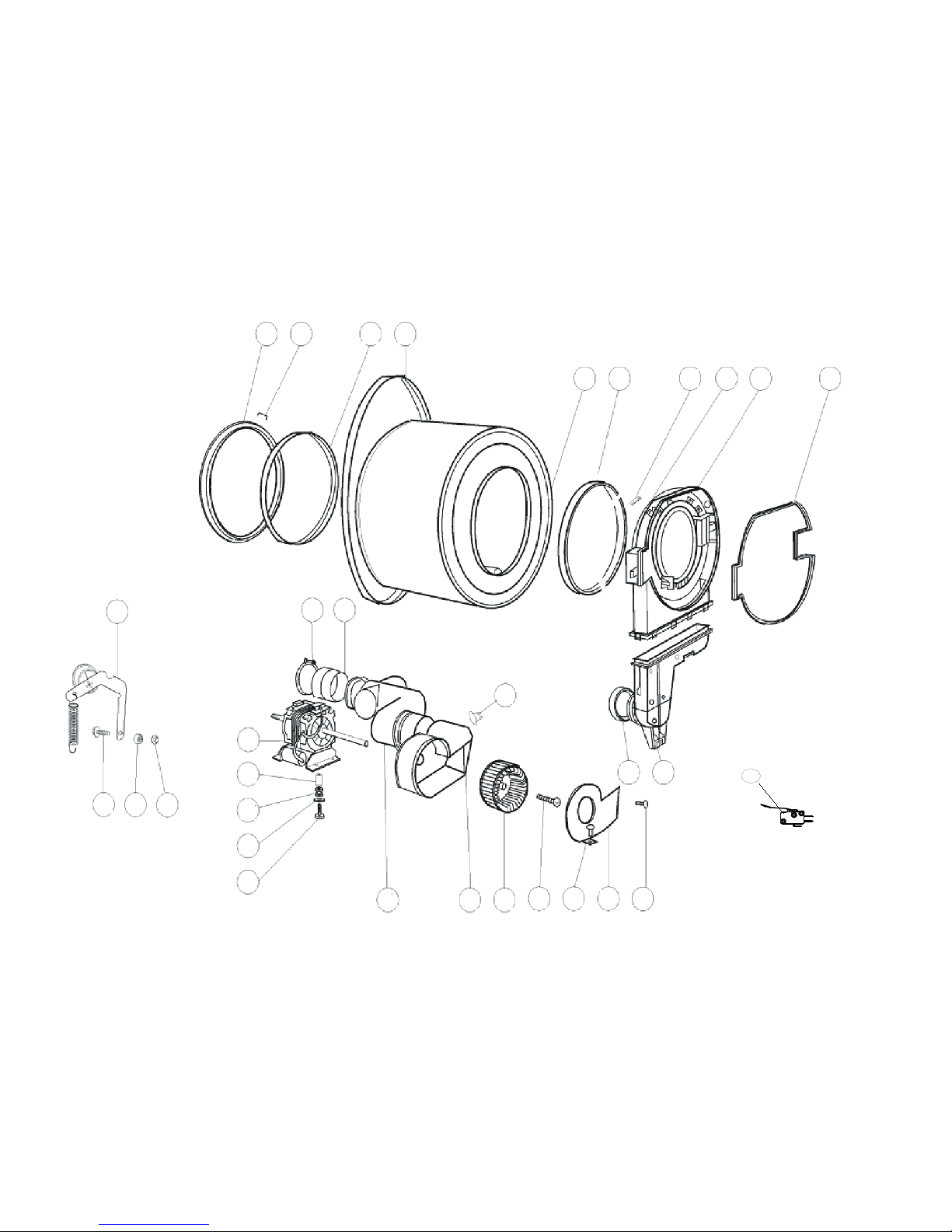

Exploded view

５１

６１

６７

６８

７２

７３

７４

７５７６７７７８７９８０８１

６９

７０

７１

６２６３

６４

６５

６６

５２５３５４

５５５６５７５８５９６０

８２

NO.INEXP

LOED

VIEW

SPARE PART

NUMBER NAME OF PART Q'ty Model

100213500013900 iron top panel 1 GDZ5-1

200213500008400 rear protective panel 1 GDZ5-1

300214500005500 sealing bar for the rear panel 1 GDZ5-1

400213500008500 reflector 1 GDZ5-1

500213500013400 bearing support 1 GDZ5-1

60020100313 bearing 1 GDZ5-1

70020800039 rear panel 1 GDZ5-1

80020400329 Power line 1 GDZ5-1

900215000000400 ground screw 1 GDZ5-1

10 00215000000500 washer 1 GDZ5-1

11 00216910320111A bolt 1 GDZ5-1

12 00216400000500B thermostat 1 GDZ5-1

13 00213500013300 stand for thermostat 1 GDZ5-1

14 00213500008600 back covering board 1 GDZ5-1

15 0020102475 nether baffle-board 1 GDZ5-1

16 0020400338 heating group 1 GDZ5-1

17 0024000187 fuse 1 GDZ5-1

18 00216910320111A bolt 3 GDZ5-1

19 0020102474 Above baffle-board 1 GDZ5-1

20 00216910320111A bolt 2 GDZ5-1

21 0020400376A Electrical wire 1 GDZ5-1

22 00213400022500 stator 1 GDZ5-1

23 0020400378 wiring assembly 1 GDZ5-1

24 00216001231610 switch 1 GDZ5-1

25 0020400578 timer 1 GDZ5-1

26 00216001231610 power switch 1 GDZ5-1

27 00221132312000 pilot/indicator 3 GDZ5-1

28 00215600001300 formation bar 2 GDZ5-1

29 00213500007600 left-side panel 1 GDZ5-1

30 00213500007400 front panel 1 GDZ5-1

31 0020201487 control panel 1 GDZ5-1

32 00216700001800 panel with hook 1 GDZ5-1

33 00214800142803 press button 2 GDZ5-1

34 0020800053 timer knob 1 GDZ5-1

35 0020800048 filter assembly 1 GDZ5-1

36 00214900011400 sealing frange for porthole 1 GDZ5-1

37 00214500005700 sealing bar for the front panel 1 GDZ5-1

38 00214900012900 porthole 1 GDZ5-1

Front Load Electric Dryer Model:GDZ5-1

39 00213500007700 right-side panel 1 GDZ5-1

40 00214000041700 hinge for porthole 1 GDZ5-1

41 00214000041700 hinge board for porthole 2 GDZ5-1

42 00214800591100 inner frame of porthole 1 GDZ5-1

43 00214000028304 lock for porthole 1 GDZ5-1

44 00221120012000 shaft for the lock of the porthole 1 GDZ5-1

45 00221122324008 spring 1 GDZ5-1

46 00214800591000 handle 1 GDZ5-1

47 0020800047 outside frame of the porthle 1 GDZ5-1

48 00214900014600 feet 4 GDZ5-1

49 00213500007800 baseboard 1 GDZ5-1

50 00216910320111A bolt 4 GDZ5-1

51 00213500013700 sealing support 1 GDZ5-1

52 00216900000100 staple 12 GDZ5-1

53 0020300501 felt I 1 GDZ5-1

54 0020300383 PH belt 1 GDZ5-1

55 0020800041 drum assembly 1 GDZ5-1

56 00217200000200 felt II 1 GDZ5-1

57 0020300125 tub/drum stand 3 GDZ5-1

58 00215100000800 self scraw 6 GDZ5-1

59 00214900010800 upper-ventilation duct 1 GDZ5-1

60 0020300046 PE sealing bar 8 GDZ5-1

61 0020801256 stretch wheel assembly for belt 1 GDZ5-1

62 0020100082 socket 1 GDZ5-1

63 00214900016600 joining casing 1 GDZ5-1

64 00216400000800B thermostat 1 GDZ5-1

65 00216700000200 front/lower ventilation duct 1 GDZ5-1

66 00215900000100 joining washer 1 GDZ5-1

67 00216400000700 motor 1 GDZ5-1

68 00215600001900 supporting axle sleeve for motor 4 GDZ5-1

69 00217780222308A nut 1 GDZ5-1

70 0020100303 bush 1 GDZ5-1

71 00215000002406A screw 1 GDZ5-1

72 0020300006 shock adsorbing spacer 4 GDZ5-1

73 0020100099 washer 4 GDZ5-1

74 00215000002406A screw 4 GDZ5-1

75 00214900014700 ventilation pipe 1 GDZ5-1

76 00214900011600 vane cavity 1 GDZ5-1

77 00214900011700 vane 1 GDZ5-1

78 00215000002406A bolt 1 GDZ5-1

79 00216910150111A lid for vane cavity 1 GDZ5-1

80 00213500014000 bolt 1 GDZ5-1

81 00217030330111A bolt 1 GDZ5-1

82 0020400143 Door microswitch 1 GDZ5-1
