IFM Electronic Efector 200 OL Series Bedienungsanleitung
Bedienungsanleitung
Operating instructions
Notice pour utilisateurs
Einweglichtschranke
OL Laser
Through-beam sensor
OL laser
Barrage photoélectrique
OL laser
R
Sachnr. 701275/01 07/2001
DEUTSCHENGLISHFRANÇAIS
Bestimmungsgemäße Verwendung
Die Lichtschranke erfaßt berührungslos Gegenstände und Materialien
und meldet sie durch ein Schaltsignal.
Reichweite (r): siehe Typenschild.
Elektrischer Anschluß
Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät
an (s. Seite 20 oder Typenschild).
Belastung des Funktionskontroll-Ausgangs (fc-output): max.
10mA.
Sichtbares Laserlicht; Laserschutzklasse 2.
Nicht in den Laserstrahl blicken!
Die beigelegten Aufkleber (Warnhinweis Laser) müssen
in unmittelbarer Nähe des Geräts angebracht werden.
Montage
Befestigen Sie den Empfänger (Typbezeichnung OLE-..) mit Hilfe einer
Montagehalterung. Richten Sie den Sender (Typbezeichnung OLS-...)
auf den Empfänger aus und befestigen Sie ihn; der Lichtfleck muß die
Linse des Empfängers treffen.
Die maximale Reichweite wird nur bei genauer Ausrichtung erreicht.
2
LEDs rot,
gelb,
grün
LED gelb
Einstelltaste
Empfänger Sender
LED grün
Einstelltaste
DEUTSCH
Befestigen Sie das Gerät so, daß sich die Einbaulage nicht verän-
dern kann (vermeiden Sie insbesondere starke Vibrationen!).
Lasergeräte mit sehr kleinem Lichtfleck-Durchmesser sind stark
fokussiert; geringste Veränderungen der Einbaulage können
daher zur Dejustage führen.
Justierhilfe
Der Sender hat zur Ausrichtung eine Justierhilfe integriert. Durch
Drücken des Einstelltaste am Sender wird die Intensität des Sendelichts
erhöht, so daß der Sendelichtfleck deutlich sichtbar ist. Nach erneutem
Drücken wird das Sendelicht wieder auf normale Intensität gesetzt.
Wird die Taste nicht ein zweites mal gedrückt, wird das Sendelicht
nach ca. 15 min. auf normale Intensität gesetzt.
Wichtig! Inbetriebnahme
Die Einweglichtschranke ist ohne weitere Einstellungen betriebsbereit
(plug and play) und auf max. Reichweite eingestellt. Dies bedeutet,
daß die Einweglichtschranke mit maximaler Betriebsreserve betrieben
wird. Die nachfolgend beschriebenen Einstellungen sind nur erforder-
lich wenn z.B. teiltransparente Objekte erfasst werden sollen.
Einstellen der Empfindlichkeit bei stillstehenden Objekten
3
Drücken Sie ca. 2s, bis die rote LED blinkt.
Gerät in den Programmiermodus schalten.
Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel.
Das Gerät ist im Programmiermodus.
1
Empfänger Sender
Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen.
Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell-
signal und Dunkelsignal sind annähernd gleich stark) blinkt die
rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit
unveränderter Empfindlichkeit in den Betriebsmodus über.
Wird die Einstelltaste während der Programmierung 15 min.
nicht betätigt geht das Gerät automatisch mit unveränderter
Empfindlichkeit in den Betriebsmodus über.
4
Drücken Sie 1 mal.
LEDs gelb und grün verlöschen für ca. 1s,
nach ca. 3s leuchtet die grüne LED.
Das Gerät ist im Betriebsmodus.
3
Empfindlichkeit ohne Objekt einstellen.
Empfänger Sender
Empfindlichkeit mit Objekt einstellen.
Drücken Sie 1 mal.
LEDs gelb und grün verlöschen für ca. 1s,
blinken dann wieder im Wechsel.
2Empfänger Sender
DEUTSCH
Einstellen der Empfindlichkeit bei bewegten Objekten
5
Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte
durch den Erfassungsbereich der Optik laufen.
Drücken Sie 1 mal.
LEDs gelb und grün verlöschen für ca. 1s,
blinken dann wieder im Wechsel.
2
Drücken Sie 1 mal.
LEDs gelb und grün verlöschen für ca. 1s,
nach ca. 3s leuchtet die grüne LED.
Das Gerät ist im Betriebsmodus.
3
Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte
durch den Erfassungsbereich der Optik laufen.
Empfänger Sender
Empfänger Sender
Drücken Sie ca. 2s, bis die rote LED blinkt.
Gerät in den Programmiermodus schalten.
Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel.
Das Gerät ist im Programmiermodus.
1
Empfänger Sender
Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell-
signal und Dunkelsignal sind annähernd gleich stark) blinkt die
rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit
unveränderter Empfindlichkeit in den Betriebsmodus über.
Wird die Einstelltaste während der Programmierung 15 min.
nicht betätigt geht das Gerät automatisch mit unveränderter
Empfindlichkeit in den Betriebsmodus über.
Einstellen maximaler Empfindlichkeit
• Gehen Sie in den Programmiermodus (s. Schritt 1).
• Unterbrechen Sie den Lichtstrahl
• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

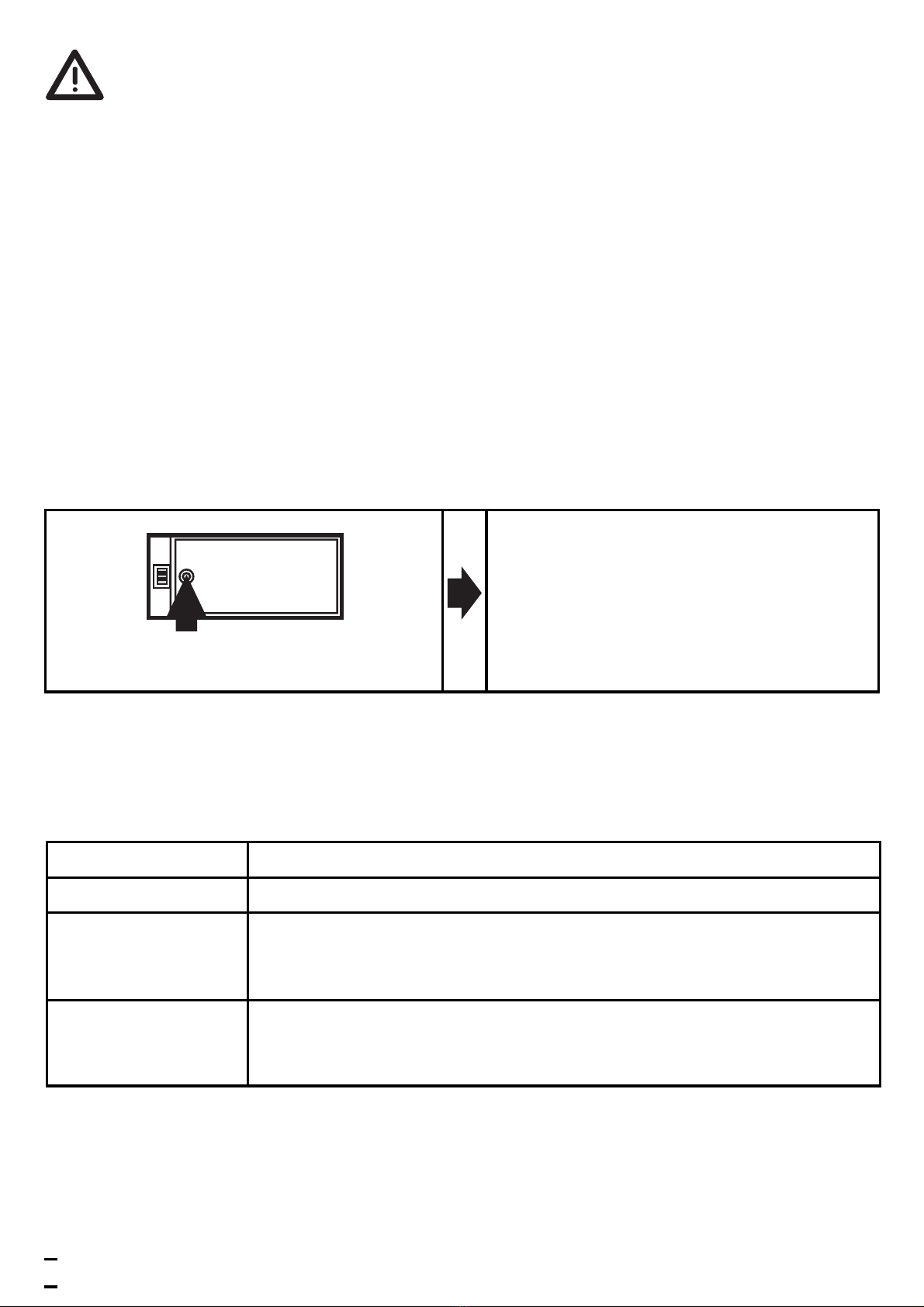

Programmieren der Ausgangsfunktion
Betrieb
Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs und
durch Funktionskontrollausgang.
6
Drücken Sie 10s lang.
Die rote LED beginnt nach 2s
schnell zu blinken. Danach blinken
die LEDs gelb und grün im Wechsel.
Nach 8s erlöschen alle LEDs, die
Ausgangsfunktion hat von Hell-
schaltend auf Dunkelschaltend
gewechselt (oder umgekehrt).
LED grün leuchtet Gerät ist betriebsbereit.
LED gelb leuchtet Ausgang ist geschaltet.
LEDs
gelb + rot
Blinken abwechselnd, 2 Hz: Ausgang kurzgeschlossen.
Blinken abwechselnd, 1 Hz: Interne Störung.
(Ausgang ist nicht geschaltet).
LED rot leuchtet Störung bei der Objekterfassung, z. B. Dejustierung,
Verschmutzung der Linsen
Empfänger
DEUTSCH
Funktionskontroll-Ausgang
• Schaltet bei Störung der Objekterfassung (mangelhafte Objekter-
kennung, Dejustierung, Verschmutzung der Linsen) nach ca. 4s;
wird zurückgesetzt ca. 4s nach dem das Objekt wieder eindeutig
erfaßt wird.
• Schaltet bei Kurzschluß des Schaltausgangs sofort; wird zurückge-
setzt ca. 2s nach Beseitigung der Störung.
• Schaltet bei interner Störung sofort; wird nur durch Ausschalten
und erneutes Einschalten der Betriebsspannung zurückgesetzt.
Wartung
Halten Sie die Kunststofflinsen des Gerätes von Verschmutzung frei.
Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die
die Kunststofflinsen beschädigen könnten.
7
Function and features

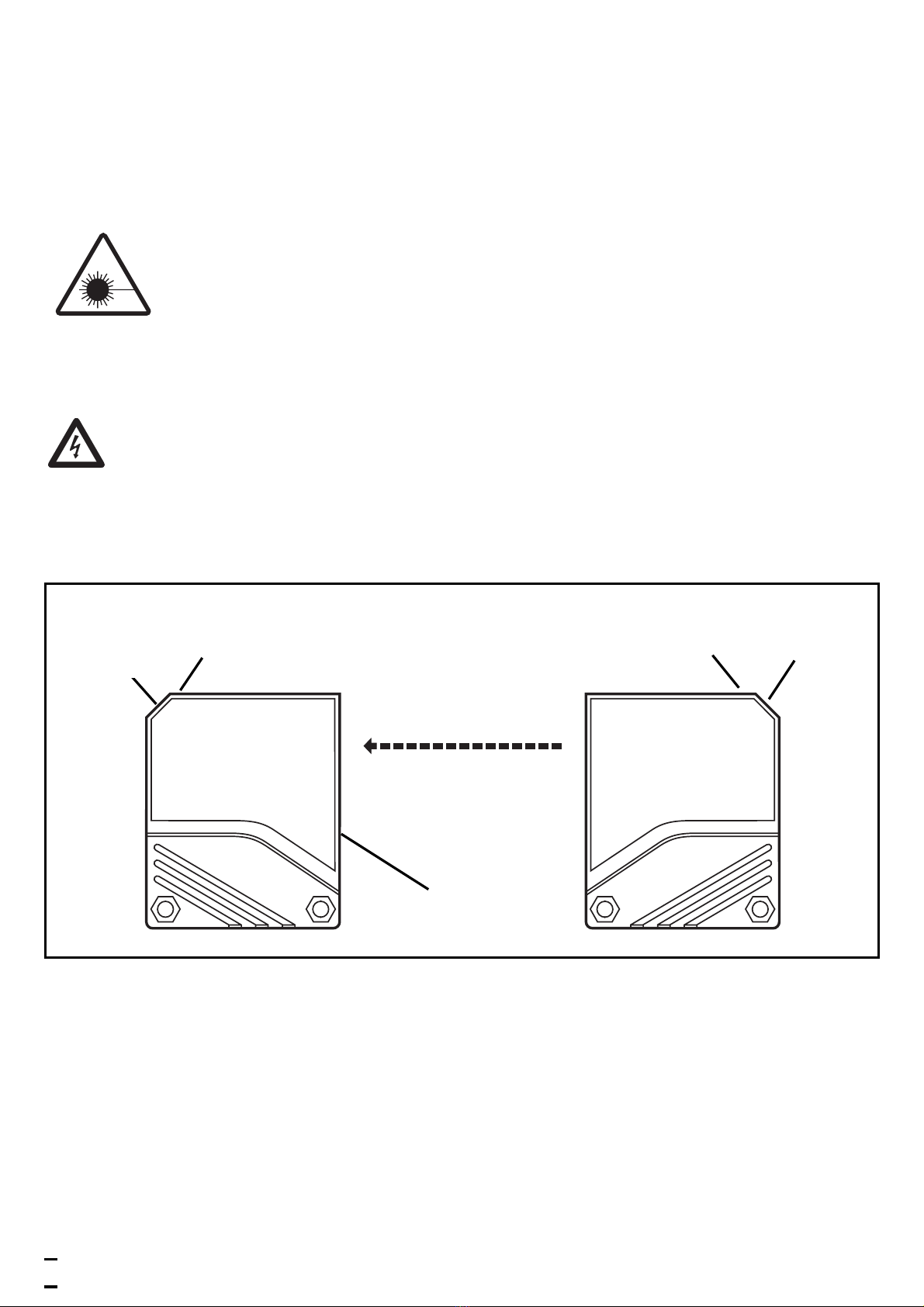

The through-beam sensor detects objects and materials without
contact and indicates their presence by a switched signal.
Range (r): see type label.
Laser radiation; laser protection class 2.
Do not look directly into the beam!
The enclosed labels (warning laser) must be applied in
close proximity to the unit.
Electrical connection
Isolate power, then connect unit (see page 20 or type label).
Load of the function check output (fc output): max. 10mA.
Installation
Fix the receiver (type OLE-...) in position. Align the transmitter (type
OLS-...) towards the receiver and tighten in the same way. The light
spot must hit the receiver lens.
Maximum range is only possible with precise alignment.
8
LEDs red
yellow
green
LED yellow
push button
receiver transmitter
LED green
push button
ENGLISH

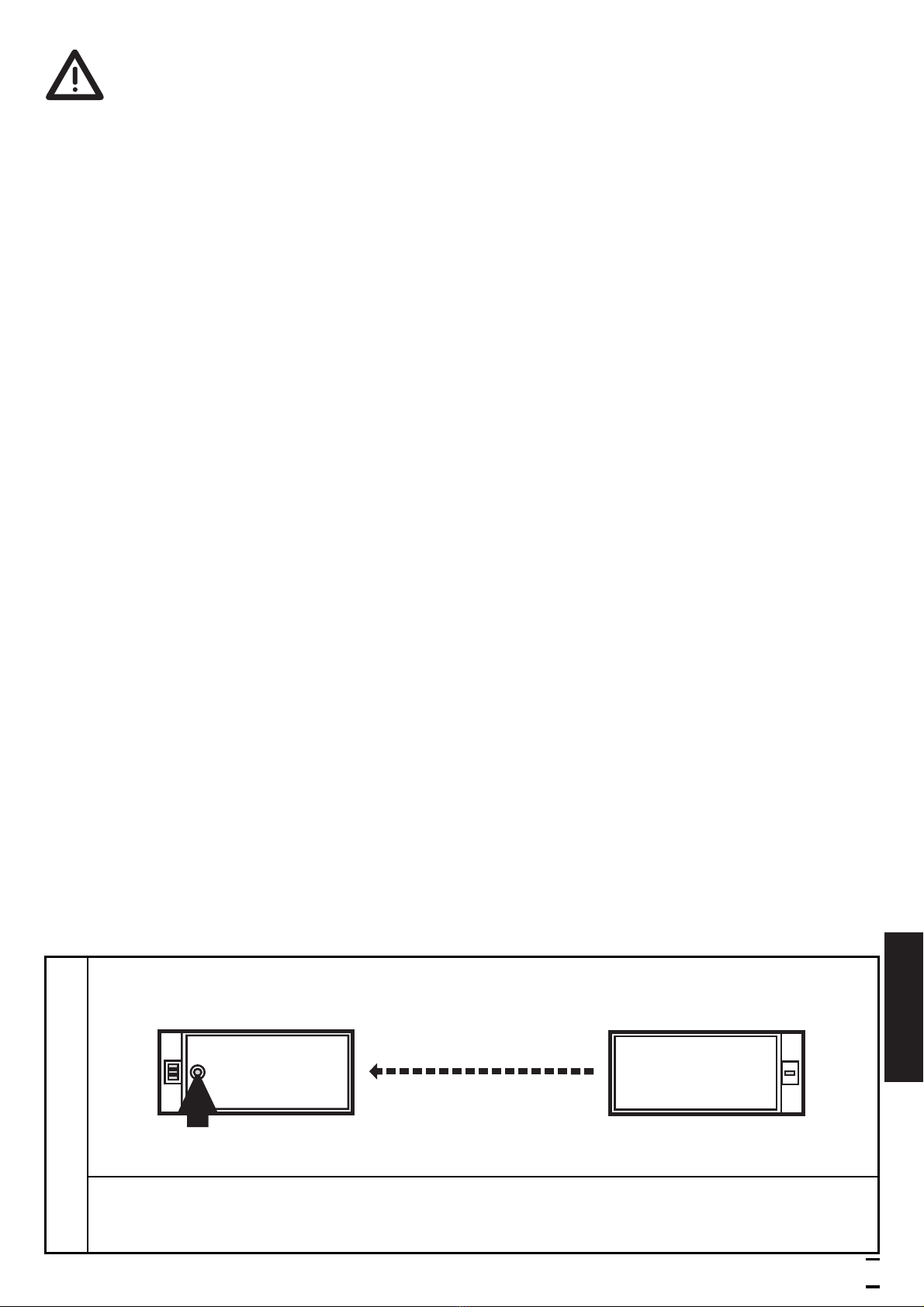

Mount the unit so that the mounting position cannot change (in
particular avoid high vibrations!). Laser units with a very small
light spot diameter are highly focussed; the slightest change in
the mounting position will result in misalignment.
Adjustment aid:
For the alignment the transmitter incorporates an adjustment aid. By
pressing the setting button on the transmitter the intensity of the
transmitted light is increased so that the light spot is clearly visible.
After pressing the button again the transmitted light is set again to
normal intensity. If the button is not pressed again, the transmitted
light is set to normal intensity after about 15 min.
NB: Commissioning
The through-beam sensor is supplied ready to operate (plug and play)
set at the max. sensing range. This is sufficient if the through-beam
sensor can operate with maximum excess gain (highest contrast). The
following setting procedures should only be necessary in less straight-
forward applications, for example if partly transparent objects must be
detected.
Setting of the sensitivity with stationary objects
9
Press for about 2s until the red LED flashes.
Activate the programming mode of the unit.
The red LED goes out; the yellow and green LEDs flash alternately.
The unit is in the programming mode.
1receiver transmitter
You can also proceed in reverse order: first setting without the object, then with
the object.
If the setting of the sensitivity is not possible (e.g. object signal and
background signal are about the same), the red LED flashes after
step 3 for approx. 2s. The unit then passes into the operating
mode with the sensitivity being unchanged.
If the setting button is not activated for 15 minutes during the
programming process, the unit passes automatically into the
operating mode with the sensitivity being unchanged.
10
Set the sensitivity with object.
Press once.
The yellow and green LEDs go out for approx. 1s,
then flash again alternately.
2receiver transmitter
Press once.
The yellow and green LEDs go out for approx. 1s,
after approx 3s the green LED is on.
The unit is in the operating mode.
3
Set the sensitivity without object.
receiver transmitter
