IFM Efector 200 OJ Bedienungsanleitung

Bedienungsanleitung

Operating instructions

Notice pour utilisateurs

Einweglichtschranke

OJ Laser

Through-beam sensor

OJ laser

Barrage photoélectrique

OJ laser

Sachnr. 701400/03 07/2004

DEUTSCHENGLISHFRANÇAIS

Bestimmungsgemäße Verwendung

Die Lichtschranke erfasst berührungslos Gegenstände und Materialien

und meldet sie durch ein Schaltsignal.

Reichweite (r): siehe Typaufkleber.

Zertifizierung: 21 CFR PART 1040

Sichtbares Laserlicht; Laserschutzklasse 2.

Nicht in den Laserstrahl blicken!

Die beigelegten Aufkleber (Warnhinweis Laser) müssen in

unmittelbarer Nähe des Geräts angebracht werden.

Beachten Sie die Vorsichts- und Warnhinweise auf dem

Produktlabel.

Beispiel eines Produktlabels mit Vorsichts- und Warnhinweisen.

Position des Labels auf dem Produkt, siehe Abbildungen.

Achtung - Die Verwendung von anderen Bedienelementen oder

Einstellungen oder Vorgehensweisen als hier angegeben kann

zur Belastung mit gefährlicher Strahlung führen.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät

an (s. Seite 26 oder Typenschild).

Programmieren der Ausgangsfunktion durch Einstelltaste oder

Teach Leitung (s. Seite 9).

Montage

*In den folgenden Abschnitten wird die Montage und Einstellung am Beispiel des Geräte-

Typs mit frontaler Optik gezeigt. Die Funktionen der Geräte mit seitlicher Optik sind iden-

tisch.

DEUTSCH

LED Einstelltaste LED

Einstelltaste

Seitliche Optik* Frontale Optik*

LED

Empfänger

Empfänger Sender Sender

Einstelltaste Einstelltaste

Verwenden Sie das beigefügte Label für das Versorgungskabel.

Befestigen Sie den Empfänger (Typbezeichnung OJEL..) mit Hilfe einer

Montagehalterung (Montage siehe nächste Seite).

Richten Sie den Sender (Typbezeichnung OJSL...) auf den Empfänger

aus und befestigen Sie ihn (Montage siehe nächste Seite).

Montage der Baureihe OJ51xx

Die Geräte der Baureihe OJ51xx haben seitlich zwei Befestigungslöcher

für die Montage. Eine Montagehalterung wird nicht mitgeliefert.

Die maximale Reichweite wird nur bei genauer Ausrichtung erreicht.

Systembedingt kann die optische Lage des Laserstrahls von der mecha-

nischen Achse geringfügig abweichen. Daher empfehlen wir zur Mon-

tage der Laserkomponenten die Feinjustageeinheiten E20975 (Optik

frontal) oder E20976 (Optik seitlich) zu verwenden.

Befestigen Sie das Gerät so, daß sich die Einbaulage nicht verän-

dern kann (vermeiden Sie insbesondere starke Vibrationen!).

Lasergeräte mit sehr kleinem Lichtfleck-Durchmesser sind stark

fokussiert; geringste Veränderungen der Einbaulage können

daher zur Dejustage führen.

Justierhilfe

Der Sender hat zur Ausrichtung eine Justierhilfe integriert.

Nach dem Drücken der Einstelltaste am Sender blinkt zuerst die rote

LED, danach blinken abwechselnd die grüne und die gelbe LED. Die

Intensität des Sendelichts ist nun erhöht und der Sendelichtfleck deut-

lich sichtbar. Nach erneutem Drücken leuchtet die grüne LED wieder

und das Sendelicht ist wieder auf normale Intensität gesetzt.

Wird die Taste nicht ein zweites mal gedrückt, wird das Sendelicht

nach ca. 15 min. auf normale Intensität gesetzt.

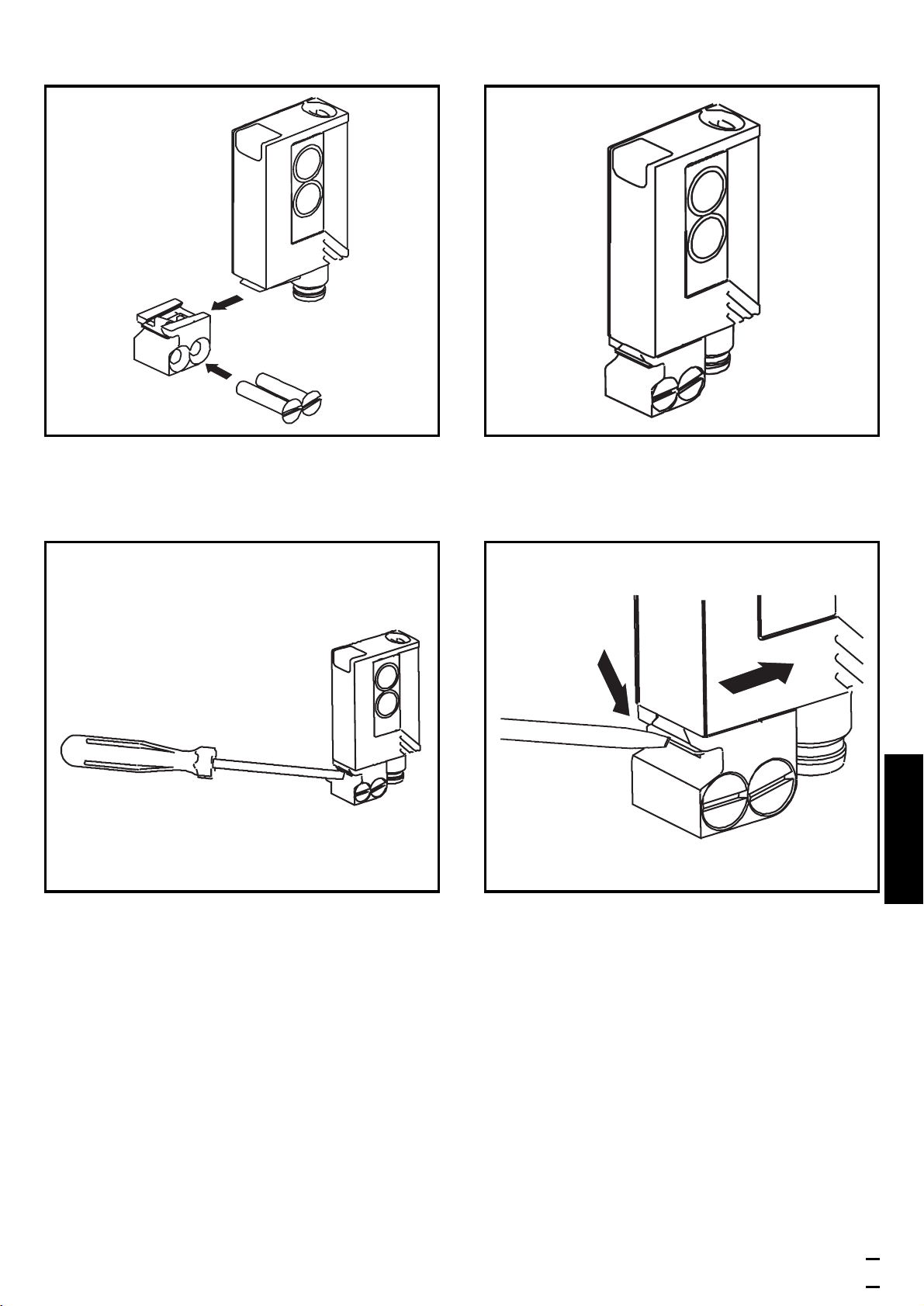

Montage der mitgelieferten Montagehalterung

Schrauben Sie die Halterung mit den beigelegten Schrauben fest und

schieben Sie das Gerät in die Führung des Halters bis die Haltefeder

einrastet.

Zum Lösen des Gerätes drücken Sie die Haltefeder mit Hilfe eines

Schraubendrehers nach unten und ziehen das Gerät von der Halte-

rung.

Wichtig! Inbetriebnahme

Die Lichtschranke ist ohne weitere Einstellungen betriebsbereit (plug

and play) und auf Reichweite max. eingestellt. Dies bedeutet, daß die

Lichtschranke mit maximaler Betriebsreserve betrieben wird. Die nach-

folgend beschriebenen Einstellungen sind nur erforderlich wenn z.B.

teiltransparente Objekte erfasst werden sollen.

DEUTSCH

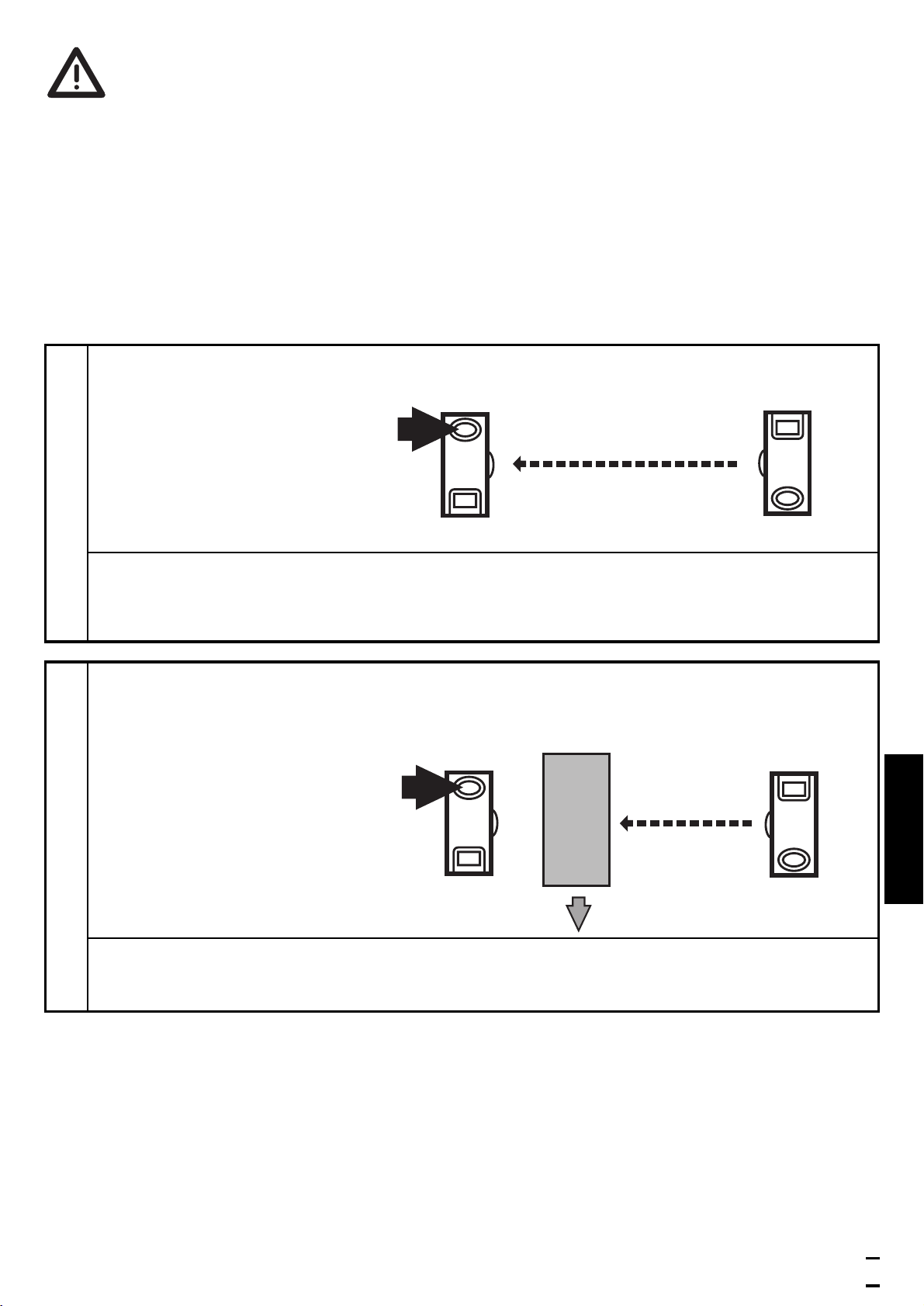

Einstellen der Empfindlichkeit bei stillstehenden Objekten*

Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen.

* Das Einstellen der Empfindlichkeit ist auch in gleicher Weise über die Teach-Leitung (Pin

2 / WH) möglich. Zum Aktivieren der Funktionen wird für die entsprechende Zeit die Teach-

Leitung mit L+ (Pin 1 / BN) bei PNP Geräten oder bei NPN Geräten mit L- (Pin 3 / BU) ver-

bunden. Rückmeldung: Falls das Einstellen über die Teach-Leitung nicht möglich war, wird

der Schaltausgang für 2s gesetzt. Danach geht das Gerät mit unveränderter Empfindlich-

keit in den Betriebsmodus über.

Drücken Sie ca. 2s,

bis die rote LED blinkt.

Gerät in den Programmiermodus schalten.

Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel.

Das Gerät ist im Programmiermodus.

Empfindlichkeit mit Objekt einstellen.

Drücken Sie 1 mal.

LEDs gelb und grün verlöschen für ca. 1s,

blinken dann wieder im Wechsel.

Drücken Sie 1 mal.

LEDs gelb und grün verlöschen für ca. 1s,

nach ca. 3s leuchtet die grüne LED.

Das Gerät ist im Betriebsmodus.

Empfindlichkeit ohne Objekt einstellen.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell-

signal und Dunkelsignal sind annähernd gleich stark) blinkt die

rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit

unveränderter Empfindlichkeit in den Betriebsmodus über.

Wird die Einstelltaste während der Programmierung 15 min.

nicht betätigt geht das Gerät automatisch mit unveränderter

Empfindlichkeit in den Betriebsmodus über.

Einstellen der Empfindlichkeit bei bewegten Objekten*

Drücken Sie ca. 2s,

bis die rote LED blinkt.

Gerät in den Programmiermodus schalten.

Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel.

Das Gerät ist im Programmiermodus.

Lassen Sie während der Messung (ca. 1s) die Objekte durch den Erfas-

sungsbereich der Optik laufen (Anzahl der Objekte zwischen min. 8Hz

und max. Schaltfrequenz).

Drücken Sie 1 mal.

LEDs gelb und grün verlöschen für ca. 1s,

blinken dann wieder im Wechsel.

DEUTSCH

* Das Einstellen der Empfindlichkeit ist auch in gleicher Weise über die Teach-Leitung (Pin

2 / WH) möglich. Zum Aktivieren der Funktionen wird für die entsprechende Zeit die Teach-

Leitung mit L+ (Pin 1 / BN) bei PNP Geräten oder bei NPN Geräten mit L- (Pin 3 / BU) ver-

bunden. Rückmeldung: Falls das Einstellen über die Teach-Leitung nicht möglich war, wird

der Schaltausgang für 2s gesetzt. Danach geht das Gerät mit unveränderter Empfindlich-

keit in den Betriebsmodus über.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell-

signal und Dunkelsignal sind annähernd gleich stark) blinkt die

rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit

unveränderter Empfindlichkeit in den Betriebsmodus über.

Wird die Einstelltaste während der Programmierung 15 min.

nicht betätigt geht das Gerät automatisch mit unveränderter

Empfindlichkeit in den Betriebsmodus über.

Einstellen maximaler Empfindlichkeit*

• Gehen Sie in den Programmiermodus (s. Schritt 1).

• Unterbrechen Sie den Lichtstrahl.

• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

* Das Einstellen der maximalen Empfindlichkeit ist auch in gleicher Weise über die Teach-

Leitung (Pin 2 / WH) möglich. Zum Aktivieren der Funktionen wird für die entsprechende

Zeit die Teach-Leitung mit L+ (Pin 1 / BN) bei PNP Geräten oder bei NPN Geräten mit L-

(Pin 3 / BU) verbunden.

Drücken Sie 1 mal.

LEDs gelb und grün verlöschen für ca. 1s,

nach ca. 3s leuchtet die grüne LED.

Das Gerät ist im Betriebsmodus.

Lassen Sie während der Messung (ca. 1s) die Objekte durch den Erfas-

sungsbereich der Optik laufen (Anzahl der Objekte zwischen min. 8Hz

und max. Schaltfrequenz).

Elektronisches Schloß

Zum Verriegeln wird die Teach-Leitung für ca. 15s - 20s aktiviert*.

Zum Entriegeln wird die Teach-Leitung wieder für 15s - 20s aktiviert*.

* Zum Aktivieren der Funktionen wird für die entsprechende Zeit die Teach-Leitung (Pin 2

/ WH) mit L+ (Pin 1 / BN) bei PNP Geräten oder bei NPN Geräten mit L- (Pin 3 / BU) ver-

bunden.

Programmieren der Ausgangsfunktion*

* Das Programmieren der Ausgangsfunktion ist auch in gleicher Weise über die Teach-Lei-

tung (Pin 2 / WH) möglich. Zum Aktivieren der Funktionen wird für die entsprechende Zeit

die Teach-Leitung mit L+ (Pin 1 / BN) bei PNP Geräten oder bei NPN Geräten mit L- (Pin 3

/ BU) verbunden.

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs.

Wartung

Halten Sie die Linsen des Geräts von Verschmutzungen frei.

LED grün leuchtet Gerät ist betriebsbereit.

LED gelb leuchtet Ausgang ist geschaltet.

LEDs

gelb + rot

Blinken abwechselnd, 2 Hz: Ausgang kurzgeschlossen.

Blinken abwechselnd, 1 Hz: Interne Störung.

(Ausgang ist nicht geschaltet).

LED rot leuchtet Störung bei der Objekterfassung, z. B. Dejustierung,

Verschmutzung der Linsen

Drücken Sie 10s lang.

Die rote LED beginnt nach 2s

schnell zu blinken. Danach blinken

die LEDs gelb und grün im Wechsel.

Nach 10s erlöschen alle LEDs, die

Ausgangsfunktion hat von Hell-

schaltend auf Dunkelschaltend

gewechselt (oder umgekehrt).

DEUTSCH

Function and features

The through-beam sensor detects objects and materials without con-

tact and indicates their presence by a switched signal.

Range (r): see type label.

Certification: 21 CRF Part 1040

Laser radiation; laser protection class 2.

Do not look directly into the beam!

The enclosed labels (warning laser) must be applied in close

proximity to the unit.

Pay attention to the Caution / Warning markings on the pro-

duct lable

Example of a product label with the caution / warning markings

Position of the label on the product, see pictures.
