IFM Efector 200 Series Bedienungsanleitung
Bedienungsanleitung
Operating instructions
Notice pour utilisateurs
Reflexlichtschranke
OL Laser
Retro-reflective sensor
OL laser
Système réflex
OL laser
DEUTSCH
ENGLISHFRANÇAIS
R
Sachnr. 701273/02 12/2001
Bestimmungsgemäße Verwendung
In Verbindung mit Tripelspiegel oder Reflexfolie erfaßt die Reflexlicht-
schranke berührungslos Gegenstände und Materialien und meldet sie
durch ein Schaltsignal.
Reichweite (r): siehe Typaufkleber (Wert bezogen auf Tripelspiegel mit
∅80mm).
Stark fokussierte Geräte erfassen sehr kleine Objekte. Daher müssen
Sie einen geeigneten Tripelspiegel verwenden (z. B. E20722).
Sichtbares Laserlicht; Laserschutzklasse 2.
Nicht in den Laserstrahl blicken!
Die beigelegten Aufkleber (Warnhinweis Laser) müssen
in unmittelbarer Nähe des Geräts angebracht werden.
Elektrischer Anschluß
Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät
an (siehe Seite 17 oder Typenschild).
Programmieren der Ausgangsfunktion siehe Seite 6.
Belastung des Funktionskontroll-Ausgangs (fc-output): max. 10mA.
Montage und Justage
Befestigen Sie Tripelspiegel oder Reflexfolie. Richten Sie die Reflexlicht-
schranke darauf aus und befestigen Sie sie mit Hilfe einer Montage-
halterung; der Lichtfleck muß den Tripelspiegel treffen.
Maximale Reichweite nur bei genauer Ausrichtung.
Achtung: Richten Sie den Lichtstrahl nicht auf die Befestigungsschrau-
be des Tripelspiegels aus.
Einstelltaste
LEDs rot, gelb, grün
2
gelbe LED
Befestigen Sie das Gerät so, daß sich die Einbaulage nicht verän-
dern kann (vermeiden Sie insbesondere starke Vibrationen!).
Lasergeräte mit sehr kleinem Lichtfleck-Duchmesser sind stark
fokussiert; geringste Veränderungen der Einbaulage können
daher zur Dejustage führen.
Justierhilfe:
Zur Erleichterung der Justage wird während der Einstellung die Inten-
sität des Lichtflecks erhöht und dadurch deutlich sichtbar. Im Betriebs-
modus (Nach Schritt 3 der Einstellungen) wird das Sendlicht wieder auf
auf normale Intensität zurück gesetzt.
Wichtig! Inbetriebnahme
Die Reflexlichtschranke ist ohne weitere Einstellungen betriebsbereit
(plug and play) und auf max. Reichweite eingestellt. Dies bedeutet,
daß die Reflexlichtschranke mit maximaler Betriebsreserve betrieben
wird. Die nachfolgend beschriebenen Einstellungen sind nur erforder-
lich wenn z.B. teiltransparente Objekte erfasst werden sollen.

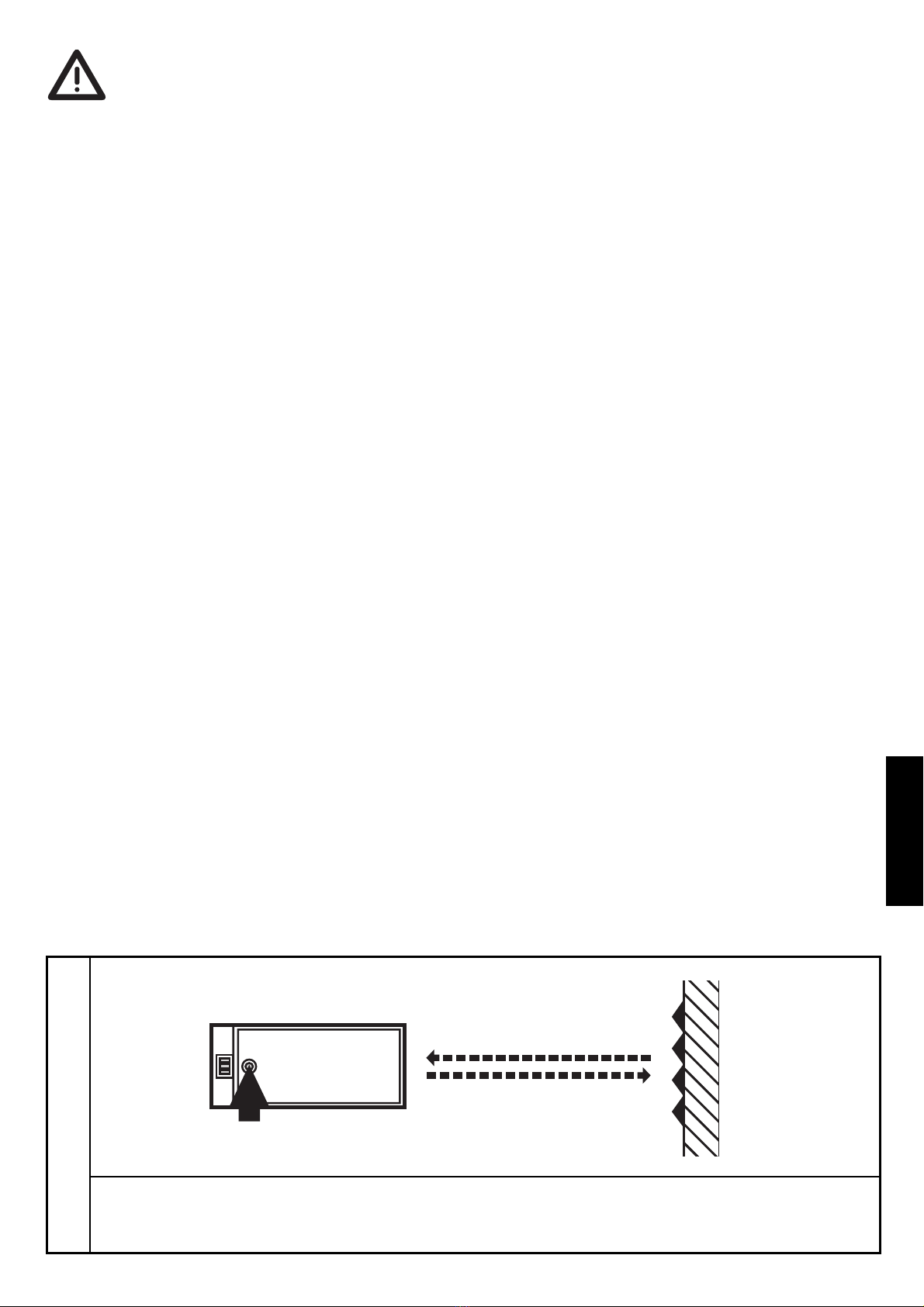

Einstellen der Empfindlichkeit bei stillstehenden Objekten
DEUTSCH
Drücken Sie ca. 2s, bis die rote LED blinkt.
Gerät in den Programmiermodus schalten.
Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel.
Das Gerät ist im Programmiermodus.
1
3
Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen.
Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell-
signal und Dunkelsignal sind annähernd gleich stark) blinkt die
rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit
unveränderter Empfindlichkeit in den Betriebsmodus über.
Einstellen der Empfindlichkeit bei bewegten Objekten
Drücken Sie 1 mal.
LEDs gelb und grün verlöschen für ca. 1s,
danach leuchtet die grüne LED.
Das Gerät ist im Betriebsmodus.
3

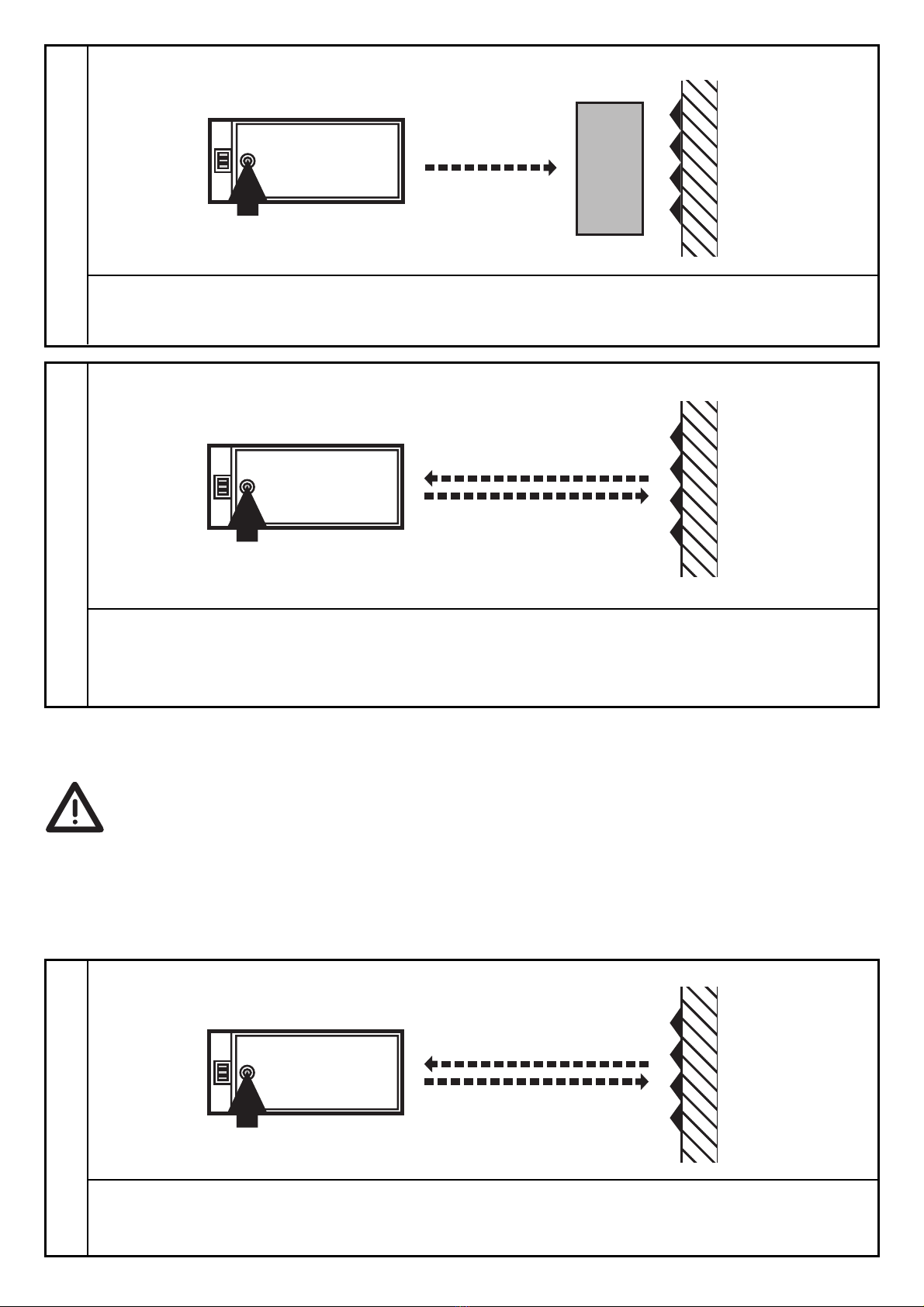

Empfindlichkeit ohne Objekt einstellen.
Drücken Sie ca. 2s, bis die rote LED blinkt.
Gerät in den Programmiermodus schalten.
Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel.
Das Gerät ist im Programmiermodus.
1
4
Empfindlichkeit mit Objekt einstellen.
Drücken Sie 1 mal.
LEDs gelb und grün verlöschen für ca. 1s,
blinken dann wieder im Wechsel.
2
Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell-
signal und Dunkelsignal sind annähernd gleich stark) blinkt die
rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit
unveränderter Empfindlichkeit in den Betriebsmodus über.
Einstellen maximaler Empfindlichkeit:
•Gehen Sie in den Programmiermodus (s. Schritt 1).
•Richten Sie das Gerät so aus, daß kein Licht reflektiert wird.
•Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).
DEUTSCH
Drücken Sie 1 mal.
LEDs gelb und grün verlöschen für ca. 1s,
danach leuchtet die grüne LED.
Das Gerät ist im Betriebsmodus.
3
Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte
durch den Erfassungsbereich der Optik laufen.
Drücken Sie 1 mal.
LEDs gelb und grün verlöschen für ca. 1s,
blinken dann wieder im Wechsel.
2
Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte
durch den Erfassungsbereich der Optik laufen.
5
Programmieren der Ausgangsfunktion
Betrieb
Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs und
durch Funktionskontroll-Ausgang.
Funktionskontroll-Ausgang
• Schaltet bei Störung der Objekterfassung (mangelhafte Objekter-
kennung, Dejustierung, Verschmutzung der Linsen) nach ca. 4s;
wird zurückgesetzt ca. 4s nach dem das Objekt wieder eindeutig
erfaßt wird.
• Schaltet bei Kurzschluß des Schaltausgangs sofort; wird zurückge-
setzt ca. 2s nach Beseitigung der Störung.
• Schaltet bei interner Störung sofort; wird nur durch Ausschalten
und erneutes Einschalten der Betriebsspannung zurückgesetzt.
Wartung
Halten Sie die Linsen des Geräts von Verschmutzungen frei.
Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die
die Kunststofflinsen beschädigen könnten.
Drücken Sie 10s lang.
Die rote LED beginnt nach 2s
schnell zu blinken. Danach blin-
ken die LEDs gelb und grün im
Wechsel.
Nach 8s erlöschen alle LEDs, die
Ausgangsfunktion hat von Hell-
schaltend auf Dunkelschaltend
gewechselt (oder umgekehrt).
6
LED grün leuchtet Gerät ist betriebsbereit.
LED gelb leuchtet Ausgang ist geschaltet.
LEDs
gelb + rot
Blinken abwechselnd, 2 Hz: Ausgang kurzgeschlossen.
Blinken abwechselnd, 1 Hz: Interne Störung.
(Ausgang ist nicht geschaltet).
LED rot leuchtet Störung bei der Objekterfassung, z. B. Dejustierung,
Verschmutzung der Linsen.
Function and features
In conjunction with a prismatic reflector or reflective tape the retro-
reflective sensor detects objects and materials without contact and
indicates their presence by a switched signal.
Range (r): see type label (value referred to prismatic reflector with
∅80mm).
The highly focussed units detect very small objects. Therefore you must
use a suitable prismatic reflector (e. g. E20722).
Laser radiation; laser protection class 2.
Do not look directly into the beam!
The enclosed labels (warning laser) must be applied in
close proximity to the unit.
Electrical connection
Isolate power, then connect the unit (see page 17 or type label).
Programming of the output function (see page 11).
Load of the function check output (fc output): max. 10mA.
Installation and alignment
Fix prismatic reflector / reflective tape in desired position. Align the
photocell towards the reflector; the light spot must hit the prismatic
reflector.
Maximum range is only possible with precise alignment.
Attention: Do not align the beam towards the fixing screw of the pris-
matic reflector.
ENGLISH
7
LEDs red, yellow, green setting button
yellow LED
Mount the unit so that the mounting position cannot change (in
particular avoid high vibrations!). Laser units with a very small
light spot diameter are highly focussed; the slightest change in
the mounting position will result in misalignment.
Adjustment aid
To make alignment easier the intensity of the light spot is increased
during the setting until it becomes clearly visible. In the operating
mode (after step 3 of the setting) the transmitted light is set to normal
intensity.
NB: Commissioning
The retro-reflective sensor is supplied ready to operate (plug and play)
set at the max. sensing range. This is sufficient if the retro-reflective
sensor can operate with maximum excess gain (highest contrast). The
following setting procedures should only be necessary in less straight-
forward applications, for example if partly transparent objects must be
detected.
Setting of the sensitivity with stationary objects
Press for about 2s until the red LED flashes.
Activate the programming mode of the unit.
The red LED goes out; the yellow and green LEDs flash alternately.
The unit is in the programming mode.
1
8
You can also proceed in reverse order: first setting without the object,then with
the object.
If the setting of the sensitivity is not possible (e.g. object signal and
background signal are about the same), the red LED flashes after
step 3 for approx. 2s. The unit then passes into the operating
mode with the sensitivity being unchanged.
Setting of the sensitivity with moving objects
ENGLISH
Press once.
The yellow and green LEDs go out for approx. 1s,
then the green LED is on.
The unit is in the operating mode.
3
Set the sensitivity without object.
Press for about 2s until the red LED flashes.
Activate the programming mode of the unit.
The red LED goes out; the yellow and green LEDs flash alternately.
The unit is in the programming mode.
1
9
Set the sensitivity with object.
Press once.
The yellow and green LEDs go out for approx. 1s,
then flash again alternately.
2
If the setting of the sensitivity is not possible (e.g. object signal
and background signal are about the same), the red LED flashes
after step 3 for approx. 2s. The unit then passes into the operat-
ing mode with the sensitivity being unchanged.
Setting of the maximum sensitivity
• Go into the programming mode (step 1).
• Align the unit so that no light is reflected.
• Press the setting button twice (see steps 2 and 3).
During the measurement (approx. 1s) allow at least two objects to
move through the sensing area of the lens.
Press once.
The yellow and green LEDs go out for approx. 1s,
then flash again alternately.
2
Press once.
The yellow and green LEDs go out for approx. 1s,
then the green LED is on.
The unit is in the operating mode.
3
During the measurement (approx. 1s) allow at least two objects to
move through the sensing area of the lens.
10
