KONFORMITÄTSERKLÄRUNG DE

Wir erklären in alleiniger Verantwortung, dass dieses Produkt den Bestimmungen der

Richtlinien 2006/42/EG, 2011/65/EU, 2014/30/EU und 2014/35/EU entspricht und mit den

folgenden Normen und norminativen Dokumenten übereinstimmt: EN 61010-1, EN 61010-

2-051, EN 60529, EN 61326-1 und EN ISO 12100.

Eine Kopie der vollständigen EG-Konformitätserklärung kann bei [email protected] ange-

fordert werden

DECLARATION OF CONFORMITY EN

We declare under our sole responsibility that this product corrosponds to the regulations

2006/42/EC, 2011/65/EU, 2014/30/EU and 2014/35/EU and conforms with the standards

or standardized documents EN 61010-1, EN 61010-2-051, EN 60529, EN 61326-1 and

EN ISO 12100.

A copy of the legal EU Declaration of Conformity can be requested at [email protected].

DÉCLARATION DE CONFORMITÉ FR

Nous déclarons sous notre propre responsabilité que se produit est conforme aux régle-

mentations 2006/42/CE, 2011/65/UE, 2014/30/UE et 2014/35/UE et en conformité avec

les normes ou documents normalisés suivant EN 61010-1, EN 61010-2-051, EN 60529,

EN 61326-1 et EN ISO 12100.

Une copie de la déclaration de conformité UE complète peut être demandée en adres-

sant un courriel à l‘adresse [email protected].

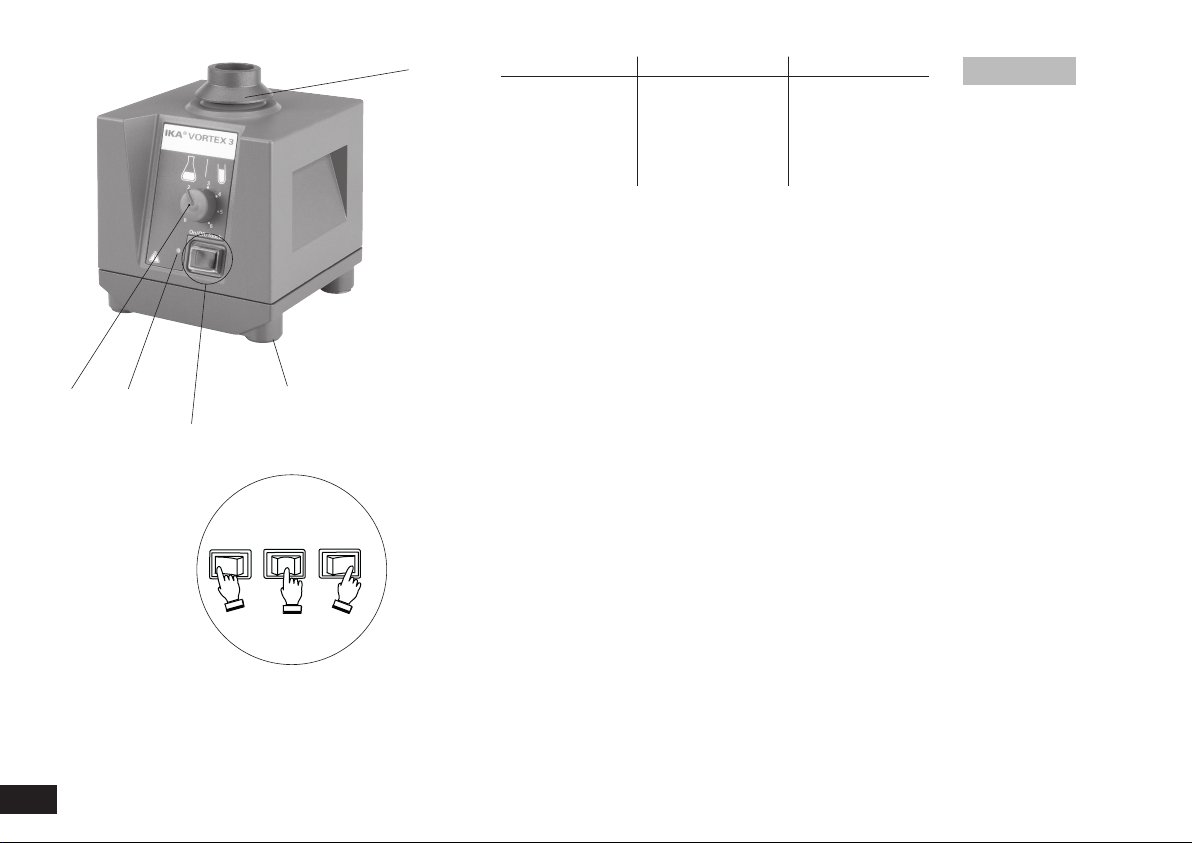

Pos. Bezeichnung Item Designation Pos. Désignation

A Standardaufsatz A Standard A Support standard

V 3.1 attachment V 3.1 V 3.1

B Drehknopf B Rotating knob B Bouton rotatif

C Kontrollleuchte C Control light C Lumière côntrol

D Geräteschalter D Switch D Commutateur

E Gerätefuß E Base E Pied

Schalter/ Switch/ Commutateur

Fig. 1

On Off Touch

Inhaltsverzeichnis DE

Seite

Konformitätserklärung 2

Zeichenerklärung 3

Sicherheitshinweise 3

Auspacken 4

Bestimmungsgemäßer Gebrauch 4

Inbetriebnahme 5

Zubehör 6

Instandhaltung 7

Gewährleistung 7

Technische Daten 8

Zeichenerklärung

GEFAHR (Extrem) Gefährliche Situation, bei der die

Nichtbeachtung des Sicherheitshinweises zu Tod

oder schwerer Verletzung führen kann.

Gefährliche Situation, bei der die Nichtbeachtung

des Sicherheitshinweises zu Tod oder schwerer

Verletzung führen kann.

Gefährliche Situation, bei der die Nichtbeachtung

des Sicherheitshinweises zu leichter Verletzung

führen kann.

Weist z. B. auf Handlungen hin die zu

Sachbeschädigungen führen können.

WARNUNG

VORSICHT

HINWEIS

Zu Ihrem Schutz

• Lesen Sie die Betriebsanleitung vor Inbetriebnahme vollstä-

dig und beachten Sie die Sicherheitshinweise.

• Bewahren Sie die Betriebsanleitung für Alle zugänglich auf.

• Beachten Sie, dass nur geschultes Personal mit dem Gerät arbeitet.

• Beachten Sie die Sicherheitshinweise, Richtlinien, Arbeitsschutz-

und

Unfallverhütungsvorschriften.

• Steckdose muss geerdet sein (Schutzleiterkontakt).

VORSICHT Tragen Sie Ihre persönliche Schutzaus-

rüstung entsprechend der Gefahrenklasse

des zu bearbeitenden Mediums. Ansonsten

besteht eine Gefährdung durch:

- Spritzen von Flüssigkeiten

- Herausschleudern von Teilen

- Erfassen von Körperteilen, Haaren,

Kleidungsstücken und Schmuck.

HINWEIS

Verringern Sie die Hand-Arm-Schwingungs-

belastung (Richtlinie

2002/44/EG) bei

Handbetrieb:

Halten Sie den Probenbehälter möglichst

senkrecht.

- Üben Sie nur soviel Druck aus wie für

den Mischvorgang erforderlich.

- Benutzen Sie bei hohen Probenzahlen

Aufsätze für mehrere Proben.

• Stellen Sie das Gerät frei auf einer ebenen, stabilen, sauberen, rutsch

festen, trockenen und feuerfesten Fläche auf.

• Die Gerätefüße müssen sauber und unbeschädigt sein.

• Stellen Sie vor Inbetriebnahme den Drehknopf (B) auf Linksan-

schlag. Steigern Sie die Drehzahl langsam.

• Falls sich die Schüttelbewegung des Gerätes aufschaukelt (Resonanz),

reduzieren Sie die Drehzahl oder durchlaufen Sie den kritischen

Bereich schnellstmöglich.

Sicherheitshinweise

HINWEIS Reduzieren Sie die Drehzahl, falls:

- Medium infolge zu hoher Drehzahl aus

dem Gefäß spritzt

- unruhiger Lauf auftritt

- das Gerät durch dynamische Kräfte zu

wandern beginnt.

• Befestigen Sie Zubehörteile und aufgestellte Gefäße gut, da sonst

Schüttelgefäße beschädigt oder herausgeschleudert werden können.

• Prüfen Sie vor jeder Verwendung Gerät und Zubehör auf

Beschädigungen. Verwenden Sie keine beschädigten Teile.

• Platzieren Sie ein einzelnes Schüttelgefäß mittig und mehrere

Schüttelgefäße gleichmäßig.

• Das Gerät ist nicht für Handbetrieb geeignet.

• Spitze, scharfkantige Gefäße führen an den Aufsätzen zu Abrieb.

CAUTION Beachten Sie eine Gefährdung durch:

- entzündliche Materialien,

- Glasbruch infolge mechanischer

Schüttelenergie.

• Bearbeiten Sie nur Medien, bei denen der Energieeintrag durch das

Bearbeiten unbedenklich ist. Dies gilt auch für andere Ener gieein-

träge, z.B. durch Lichteinstrahlung.

• Betreiben Sie das Gerät nicht in explosionsgefährdeten

Atmosphären, mit Gefahrstoffen und unter Wasser.

• Sicheres Arbeiten ist nur mit Zubehör, das im Kapitel „Zubehör“

beschrieben wird, gewährleistet.

• Montieren Sie das Zubehör nur bei gezogenem Netzstecker.

• Nach einer Unterbrechung der Stromzufuhr läuft das Gerät von

selbst wieder an.

• Im Betrieb kann sich das Gerät erwärmen.

Zum Schutz des Gerätes

• Spannungsangabe des Typenschildes muss mit Netzspannung über

einstimmen.

• Vermeiden Sie Stöße und Schläge auf Gerät oder Zubehör.

• Das Gerät darf nur von einer Fachkraft geöffnet werden.

Auspacken

- Packen Sie das Gerät vorsichtig aus

- Nehmen Sie bei Beschädigungen sofort den Tatbestand auf

(Post, Bahn oder Spedition)

Lieferumfang

- Schüttler Vortex 3

- Standardaufsatz V 3.1

- Betriebsanleitung

Verwendung

4

zum Mischen von Flüssigkeiten

- Touch-Betrieb für einzelne Reagenzgläser

- Dauer-Betrieb für einzelne oder mehrere Gefäße

Verwendungsgebiet

(nur Innenbereich)

- Laboratorien - Schulen

- Apotheken

Das Gerät ist für den Einsatz in Wohngebieten und allen anderen

Bereichen geeignet.

Der Schutz für den Benutzer ist nicht mehr gewährleistet, wenn das

Gerät mit Zubehör betrieben wird, welches nicht vom Hersteller geliefert

oder empfohlen wird oder wenn das Gerät in nicht bestimmungsge-

mäßem Gebrauch entgegen der Herstellervorgabe betrieben wird.

Auspacken

Bestimmungsgemäßer Gebrauch

On Touch

(D)

(C)

Fig. 2

Inbetriebnahme

Verwendungsmöglichkeiten und zulässige Drehzahlbereiche der Aufsätze:

Bezeichnung Beschreibung Ident- Nr. Touch- Dauer- Drehzahlbereich

betrieb betrieb

V 3.1 Für Reagenzgläser und 33 412 00 X X

Standardaufsatz kleine Gefäße bis ø 30 mm

V 3.2 88 mm-Telleraufsatz 33 423 00 X X

Einhandaufsatz mit Gummiauflage

V 3.3 150 mm-Telleraufsatz 33 424 00 - X

Universalaufsatz mit Gummiauflage

On/Off/Touch

Zubehör

"click"

Fig. 4

Wechsel der Aufsätze

M4x8

DIN 965/ISO

7046

Fig. 3

Verwendung der Einsätze

Für weiteres Zubehör siehe www.ika.com

Das Gerät arbeitet wartungsfrei.

Reinigung

Verwenden Sie nur von IKA empfohlene Reinigungsmittel.

Verwenden Sie zum Reinigen von:

Farbstoffen Isopropanol

Baustoffen Tensidhaltiges Wasser, Isopropanol

Kosmetika Tensidhaltiges Wasser, Isopropanol

Nahrungsmitteln Tensidhaltiges Wasser

Brennstoffen Tensidhaltiges Wasser

• Beim Reinigen darf keine Feuchtigkeit in das Gerät dringen.

• Tragen Sie zum Reinigen des Gerätes Schutzhandschuhe.

• Falls andere als die empfohlenen Reinigungs- oder Dekonta-

minationsmethoden angewendet werden, fragen Sie bitte bei

IKA nach.

• Der Gummi der Auflagen der Aufsätze V 3.2 und V 3.3 ist ein

Naturprodukt und Talkum kann austreten. Reinigen Sie die

Gummiauflage mit Glyzerin.

Ersatzteilbestellung

Bei Ersatzteilbestellungen geben Sie bitte Folgendes an:

• Gerätetyp

• Fabrikationsnummer des Gerätes, siehe Typenschild

• Positionsnummer und Bezeichnung des Ersatzteiles, siehe

Ersatzteilbild und -liste unter www.ika.com.

Reparaturfall

Bitte senden Sie nur Geräte zur Reparatur ein, die gereinigt und

frei von gesundheitsgefährdenden Stoffen sind.

Fordern Sie hierzu das Formular „Unbedenklichkeitsbescheinigung“

bei IKA an oder verwenden Sie den download Ausdruck

des Formulares auf der IKA Website www.ika.com.

Senden Sie im Reparaturfall das Gerät in der Originalverpackung

zurück. Lagerverpackungen sind für den Rückversand nicht ausreichend.

Verwenden Sie zusätzlich eine geeignete Transportverpackung.

Entsprechend den IKA-Verkaufs-und Lieferbedingungen beträgt die

Gewährleistungszeit 24 Monate. Im Gewährleistungsfall wenden Sie sich

bitte an Ihren Fachhändler, oder senden Sie das Gerät unter Beifügung

der Lieferrechnung und Nennung der Re-klamationsgründe direkt an

unser Werk. Frachtkosten gehen zu Ihren Lasten.

Die Gewährleistung erstreckt sich nicht auf Verschleißteile und gilt nicht

für Fehler, die auf unsachgemäße Handhabung und unzureichende Pflege

und Wartung, entgegen den Anweisungen in dieser Betriebsanleitung,

zurückzuführen sind.

Gewährleistung

Instandhaltung

Betriebsspannung/Frequenz V/Hz 220...240 ±10% / 50/60

oder V/Hz 115±10% / 60

oder V/Hz 100±10% / 50/60

Leistungsaufnahme W60

Leistungsabgabe W10

Drehzahl 1/min 0/ 500 – 2500

stufenlos

einstellbar

Einstellung der Drehzahl analog (stufenlos)

Drehknopf

frontseitig

Drehzahlanzeige Skala 0 – 6

Antrieb Spaltpolmotor

Schüttelhub mm 4

Schüttelbewegung horizontal,

annähernd kreisförmig

Zulässige Einschaltdauer %100

Zul. Umgebungstemperatur °C +5 bis +40

Zul. relative Feuchte %80

Schutzart nach DIN EN 60529 IP 21

Schutzklasse I (Schutzerde)

Überspannungskategorie II

Verschmutzungsgrad 2

Geräteeinsatz über NN mmax. 2000

Abmessung mm 127 x 149 x 136

gesamt B x T x H

Gewicht ohne Beladung kg 4,5

Max. Beladung inkl. Aufsatz kg 0,5

Technische Änderungen vorbehalten!

Technische Daten

For your protection:

• Read the operating instructions in full before starting

up and follow the safety instructions.

• Keep the operating instructions in a place where they can be

accessed by everyone.

• Ensure that only trained staff work with the appliance.

• Follow the safety instructions, guidelines, occupational health

and safety and accident prevention regulations.

• Socket must be earthed (protective ground contact).

CAUTION

Wear your personal protective equipment

in accordance with the hazard category

of the medium to be processed. Otherwise

there is a risk of:

- splashing liquids

- projectile parts

- body parts, hair, clothing and jewel-

lery getting caught.

NOTICE

Keep hand/arm vibration to a minimum

(Directive 2002/44/EC) when operated

manually:

- Keep the sample container as vertical

as possible.

- Only exert the minimum pressure

necessary for the mixing process.

- Use attachments for multiple samples

when there is a large number of samples.

• Set up the appliance in a spacious area on an even, stable, clean,

non-slip, dry and fireproof surface.

• The feet of the appliance must be clean and undamaged.

• Position the knob (B) at the left stop before starting up.

Gradually increase the speed.

• If the shaking movement of the appliance increases (resonance),

reduce the speed or pass through the critical phase as quickly

as possible.

Contents Safety instructions

Explication of warning symbols

DANGER

Indicates an (extreme) hazardous situation,

which, if not avoided, will result in death,

serious injury.

Indicates a hazardous situation, which, if

not avoided, can result in death, serious

injury.

Indicates a potentially hazardous situation,

which, if not avoided, can result in injury.

Indicates practices which, if not avoided,

can result in equipment damage.

Page

Declaration of conformity 2

Explication of warning symbols 9

Safety instructions 9

Unpack 10

Correct use 10

Commissioning 11

Accessories 12

Maintenance 13

Warranty 13

Technical data 14

WARNING

CAUTION

NOTICE

Reduce the speed if:

- the medium splashes out of the vessel

because the speed is too high

- the appliance is not running smoothly

- the appliance begins to move around

because of dynamic forces.

• Firmly secure the accessories and vessels in place, otherwise

shaking vessels could be damaged or projected out.

• Check the appliance and accessories beforehand for damage

each time you use them. Do not use damaged components.

• Position one single shaking vessel in the centre and several

shaking vessels so that they are evenly spread out.

• The appliance is not suitable for manual operation.

• Sharp edged vessels cause wear debris on the attachments.

CAUTION

Beware of the risk of:

- flammable materials,

- glass breakage as a result of mechani

cal shaking power.

• Only process media that will not react dangerously to the extra

energy produced through processing. This also applies to any

extra energy produced in other ways, e.g. through light irradiation.

• Do not operate the appliance in explosive atmospheres, with

hazar dous substances or under water.

• Safe operation is only guaranteed with the accessories descri-

bed in the ”Accessories” chapter.

• Always disconnect the plug before fitting accessories.

• The appliance starts up again automatically following a cut in

the power supply.

• The appliance may heat up when in use.

For protection of the equipment

• The voltage stated on the nameplate must correspond to the mains

voltage.

• Protect the appliance and accessories from bumps and impacts.

• The appliance may only be opened by experts.

Unpack

- Please unpack the device carefully

- In the case of any damage a fact report must be sent

immediately (post, rail or forwarder)

Delivery scope

- Shaker Vortex 3

- Standard attachment V 3.1

- Operating instructions

Unpack

Correct use

Use

4For mixing liquids

- Touch mode for single test tubes

- Continuous mode for single or several vessels

Range of use (indoor use only)

- Laboratories - Schools

- Pharmacies

The device is suitable for use in residential areas and all other areas.

The safety of the user cannot be guaranteed if the appliance is ope-

rated with accessories that are not supplied or recommended by the

manufacturer or if the appliance is operated improperly contrary to the

manufacturer’s specifications.

Andere Handbücher für Vortex 3

Inhaltsverzeichnis

Sprachen:

Andere IKA Laborausrüstung Handbücher

IKA

IKA ULTRA-TURRAZ UTL 1000/10 Bedienungsanleitung

IKA

IKA LR-2.ST Bedienungsanleitung

IKA

IKA A10 basic Bedienungsanleitung

IKA

IKA RC 5 basic Bedienungsanleitung

IKA

IKA HBR 4 control Bedienungsanleitung

IKA

IKA T 25 digital ULTRA-TURRAX Bedienungsanleitung

IKA

IKA mini G Bedienungsanleitung

IKA

IKA RCT basic safety control Bedienungsanleitung

IKA

IKA RW 47 D Bedienungsanleitung

IKA

IKA lab dancer 3365000 Bedienungsanleitung

IKA

IKA S 25 KD-18 G Bedienungsanleitung

IKA

IKA ULTRA-TURRAX T 18 basic Bedienungsanleitung

IKA

IKA STARVISC 200-2.5 control Bedienungsanleitung

IKA

IKA Vortex 2 Bedienungsanleitung

IKA

IKA MS 1 Bedienungsanleitung

IKA

IKA Lab disc Bedienungsanleitung

IKA

IKA HB ECO Bedienungsanleitung

IKA

IKA Topolino Bedienungsanleitung

IKA

IKA NANOSTAR 7.5 digital Bedienungsanleitung

IKA

IKA MTS 2/4 digital Bedienungsanleitung

IKA

IKA RW 47 D Bedienungsanleitung

IKA

IKA ULTRA-TURRAX T 18 digital Bedienungsanleitung

IKA

IKA RW 16 basic Bedienungsanleitung

IKA

IKA HB ECO Bedienungsanleitung

Beliebte Laborausrüstung Handbücher anderer Marken

Qiagen

Qiagen DML 3000 Bedienungsanleitung

Queensgate

Queensgate NANOSCAN OP400 Programmierhandbuch

Conviron

Conviron GEN1000-GE Bedienungsanleitung

Parr Instrument

Parr Instrument 4560 Bedienungsanleitung

Integra

Integra DOSE IT Bedienungsanleitung

Agilent Technologies

Agilent Technologies 5800 ICP-OES Bedienungsanleitung

Endress+Hauser

Endress+Hauser Cleanfit CPA875 Bedienungsanleitung

NI PXI-5422 Handbuch

Collomix

Collomix Aqix Bedienungsanleitung

SPEX SamplePrep

SPEX SamplePrep 6875 Freezer/Mill Series Bedienungsanleitung

Ocean Insight

Ocean Insight FLAME-NIR+ Bedienungsanleitung

Parker

Parker ALIGN-MG-NA Bedienungsanleitung

BD 644787 Bedienungsanleitung

DENTAURUM

DENTAURUM Compact Megaplus Bedienungsanleitung

Biuged Laboratory Instruments

Biuged Laboratory Instruments BGD 626 Bedienungsanleitung

VWR

VWR SAS Super IAQ Bedienungsanleitung

illumina

illumina MiSeqDx Bedienungsanleitung

Yamato

Yamato BM510 Bedienungsanleitung
