LaserLiner DistanceMaster Compact Pro Bedienungsanleitung

DistanceMaster Compact Pro

Laser

650 nm

SPEED

SHUTTER

360°

ANGLE

FUNCTION

Laser

2 x Typ AAA / LR03

1,5V / Alkaline

DistanceMaster Compact Pro

x· y =m2

x· y· z= m3

4.658m

11.237m

52.342m

30.0°

Lesen Sie vollständig die Bedienungsanleitung und das beilie-

gende Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die

darin enthaltenen Anweisungen. Diese Unterlage ist aufzube-

wahren und bei Weitergabe der Lasereinrichtung mitzugeben.

Kompakter Laser-Entfernungsmesser zum Messen

von Längen, Flächen und Volumen – mit Bluetooth®*-

Schnittstelle und Funktion zur Winkelmessung

DISPLAY:

aAnzeige Länge / Fläche / Volumen /

Winkelfunktion 1 + 2 + 3

bBluetooth®*-Funktion

cFehlfunktion / Service erforderlich

dSpeicher

eBluetooth®*-Funktion aktiviert

fBatteriesymbol

gMesswert Winkelfunktion

hZwischenwerte / min/max-Werte

iMesswerte / Messergebnisse

Einheit m / ft / inch / _‘ _“

jmin/max-Dauermessung

kMessebene (Referenz)

hinten / vorne

lDas Balkendiagramm zeigt an,

wie gut die Reflexionsfläche zur

Messung geeignet ist. Das ist

besonders hilfreich bei Mess-

ungen auf weite Entfernungen,

dunklen Oberflächen oder bei

hellem Umgebungslicht.

TASTATUR:

1. AN / Messen /

min/max-Dauermessung

2. Länge / Fläche / Volumen /

Winkelfunktion 1 + 2 + 3 /

Bluetooth®*-Funktion / Speicher

3. Messebene (Referenz)

hinten / vorne /

Messeinheit m / ft / inch / _‘ _“ /

Bluetooth®*-Funktion aktivieren

4. AUS / Löschen der letzten

Messwerte

* Die Bluetooth®Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.

DistanceMaster Compact Pro

3 sec

1 sec

2x 3x

3 sec

1 sec

Laserstrahlung!

Nicht in den Strahl blicken!

Laser Klasse 2

< 1 mW · 650 nm

EN 60825-1:2014

– Achtung: Nicht in den direkten oder reflektierten Strahl blicken.

– Der Laser darf nicht in die Hände von Kindern gelangen!

– Den Laserstrahl nicht auf Personen richten.

– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst

zu schließen und der Kopf sofort aus dem Strahl zu bewegen.

– Setzen Sie das Gerät keiner mechanischen Belastung, enormen

Temperaturen, Feuchtigkeit oder starken Vibrationen aus.

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck

innerhalb der Spezifikationen ein. Umbauten oder Veränderungen

am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die

Sicherheitsspezifikation.

– Das Messgerät ist mit einer Funkschnittstelle ausgestattet. Lokale

Betriebseinschränkungen, z.B. in Krankenhäusern oder in Flugzeugen,

sind zu beachten.

Allgemeine Sicherheitshinweise

Einschalten, Messen und Ausschalten:

Gerät an Laser an Messen Gerät aus

Löschen des letzten

Messwertes:

Messeinheit umschalten:

m / ft / inch / _‘ _“

Messebene (Referenz) umschalten:

hinten (Gerät an) vorne

1x 2x 3x 4x 5x

1x 1 sec

1 sec

2x 3x

1x 2x 4x3x

1x 2x 6x4x3x 5x

1x 2x

Messfunktionen umschalten:

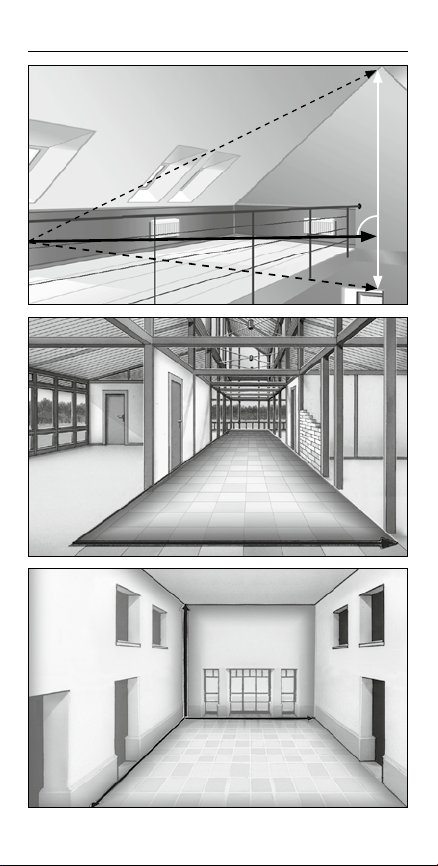

Länge Fläche Volumen Winkelfunktion

(Gerät an) 1 2 3

Längenmessung:

Gerät an Laser an Messung

Flächenmessung:

Fläche Laser an 1. Messung Laser an 2. Messung

Volumenmessung:

Volumen 1. Messung 2. Messung 3. Messung

Winkelfunktion 1:

Winkelfunktion 1 Messung

Ergebnisse

Die Messergebnisse werden durch den 360° Neigungssensor automatisch

ermittelt.

Die Rückseite des Gerätes dient als Bezugsfläche für die Messung

von Winkeln.

DistanceMaster Compact Pro

1x 2x

3 sec

1x 2x 3x 4x

min/max-Dauermessung:

3 sec. drücken, Beenden

dann Taste loslassen

Das LC-Display zeigt den größten Wert (max), den kleinsten Wert (min)

und den aktuellen Wert an.

Winkelfunktion 2:

Winkelfunktion 2 1. Messung 2. Messung

Ergebnis

Höhe

Das Messergebnis wird durch den 360° Neigungssensor ermittelt.

Winkelfunktion 3:

Winkelfunktion 3 1. Messung 2. Messung

Ergebnis

Höhe

Das Messergebnis wird durch den 360° Neigungssensor ermittelt.

Die Rückseite des Gerätes dient als Bezugsfläche für die Messung

von Winkeln.

Die Rückseite des Gerätes dient als Bezugsfläche für die Messung

von Winkeln.

1x 2x

1 sec 1 sec

* Die Bluetooth®Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.

Datenübertragung

Applikation (App)

Der Laser-Entfernungsmesser verfügt über eine Bluetooth®*-Funktion, die

die Datenübertragung mittels Funktechnik zu mobilen Endgeräten mit

Bluetooth®*-Schnittstelle erlaubt (z.B. Smartphone, Tablet).

Die Systemvoraussetzung für eine Bluetooth®*-Verbindung finden Sie

unter www.laserliner.com

Das Gerät kann eine Bluetooth®*-Verbindung mit Bluetooth 4.0 kompa-

tiblen Endgeräten aufbauen.

Die Reichweite ist auf max. 10 m Entfernung vom Endgerät ausgelegt

und hängt stark von den Umgebungsbedingungen, wie z.B. der Dicke

und Zusammensetzung von Wänden, Funkstörquellen, sowie den

Sende-/Empfangseigenschaften des Endgerätes, ab.

Zur Nutzung der Bluetooth®*-Funktion wird eine Applikation benötigt.

Diese können Sie in den entsprechenden Stores je nach Endgerät

herunterladen:

Nach dem Start der Applikation und aktivierter Bluetooth®*-Funktion

kann eine Verbindung zwischen einem mobilem Endgerät und dem

Laser-Entfernungsmesser hergestellt werden. Erkennt die Applikation

mehrere aktive Messgeräte, wählen Sie das passende Messgerät aus.

Beim nächsten Start kann dieses Messgerät automatisch verbunden

werden.

Bluetooth®*aktivieren / deaktivieren:

Bluetooth®* aktivieren deaktivieren

Das Bluetooth®*-Symbol erscheint nach Aktivierung im Display (e).

Bei aktiver Funktion kann sich ein mobiles Endgerät mittels einer App

mit dem Messgerät verbinden.

* Die Bluetooth®Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.

Achten Sie darauf, dass die Bluetooth®*-Schnittstelle des mobilen

Endgerätes aktiviert ist.

DistanceMaster Compact Pro

3 sec

Speicher-Funktion:

Gespeicherte Werte ansehenoder

Wichtige Hinweise

• Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird.

In den Laserstrahl dürfen keine Gegenstände hineinragen.

• Das Gerät kompensiert bei der Messung unterschiedliche Raum-

temperaturen. Berücksichtigen Sie daher eine kurze Anpassungszeit

bei Ortswechseln mit großen Temperaturunterschieden.

• Das Gerät ist im Außenbereich nur eingeschränkt einsetzbar und

kann bei starker Sonneneinstrahlung nicht verwendet werden.

• Bei Messungen im Freien können Regen, Nebel und Schnee die

Messergebnisse beeinflussen bzw. verfälschen.

• Bei ungünstigen Bedingung wie z.B. schlecht reflektierende

Oberflächen kann die max. Abweichung größer als 3 mm betragen.

• Teppiche, Polster oder Vorhänge reflektieren den Laser nicht optimal.

Benutzen Sie glatte Oberflächen.

• Bei Messungen durch Glas (Fensterscheiben) können die Mess-

ergebnisse verfälscht werden.

• Eine Energiesparfunktion schaltet das Gerät automatisch ab.

• Reinigung mit einem weichen Tuch. Es darf kein Wasser in das

Gehäuse eindringen.

Fehlercode:

Err101:

Err104:

Err152:

Err153:

Err154:

Err155:

Err156:

Err157:

Err160:

Batterien austauschen

Berechnungsfehler

Temperatur ist zu hoch: > 40°C

Temperatur ist zu niedrig: < 0°C

Außerhalb des Messbereichs

Empfangenes Signal zu schwach

Empfangenes Signal zu stark

Falsche Messung oder der Hintergrund ist zu hell

Zu schnelle Bewegung des Messgerätes bei der Messung

Technische Daten (Technische Änderungen vorbehalten)

Distanzmessung

Messbereich innen 0,1 m - 50 m

Genauigkeit (typisch)* ±2 mm / 10 m

Winkelmessung

Messbereich ± 90°

Auflösung 0,1°

Genauigkeit 0,1°

Laserklasse 2 < 1 mW

Laserwellenlänge 650 nm

Arbeitstemperatur -10°C – 40°C

Lagertemperatur -20°C – 70°C

Automatische Abschaltung 30 Sek. Laser / 10 Min. Gerät

Stromversorgung 2 x AAA 1,5 Volt Batterien

Abmessungen (B x H x T) 43 x 110 x 27 mm

Gewicht (inkl. Batterien) 100 g

* bis 10 m Messabstand bei gut reflektierender Zieloberfläche und

Raumtemperatur. Bei größeren Distanzen und ungünstigen Mess-

bedingungen, wie z.B. starke Sonneneinstrahlung oder schwach

reflektierende Zieloberflächen, kann die Messabweichung um

± 0,2 mm/m steigen.

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen

für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach

der europäischen Richtlinie für Elektro- und Elektronik-

Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

www.laserliner.com/info

Konformitätserklärung

Dieses Produkt entspricht den Bestimmungen der Direktiven 2004/108/

EC, 2014/30/EU (EMV), 2011/65/EU (RoHS) und 1999/5/EG (R&TTE).

Umarex GmbH & Co KG erklärt hiermit die Übereinstimmung der

grundlegenden Anforderungen und aller relevanten technischen Regeln

und Vorschriften zu den oben genannten Direktiven, und ist dadurch

berechtigt die CE-Kennzeichnung auf dem Produkt zu führen.

Weitere Informationen sind im Internet unter www.laserliner.com

verfügbar oder auf Anfrage erhältlich.
