Lenovo ThinkServer RD240 Merkblatt

Installatie-instructies voor rekken

Lees de informatie over veiligheidsrichtlijnen en bekabeling in de documentatie die bij uw rekbehuizing

is geleverd. Lees de volgende richtlijnen voordat u de server in een rekbehuizing installeert:

vEr zijn twee of meer personen nodig voor het installeren van apparaten van 2U of groter in een

rekbehuizing.

vZorg dat de kamertemperatuur lager is dan 35°C.

vBlokkeer geen ventilatiegaten; meestal is een ruimte van 15 cm voldoende voor een goede luchtstroom.

vLaat geen ruimtes open boven of onder een geïnstalleerde server in uw rekbehuizing. Gebruik ter

vermijding van schade aan servercomponenten altijd een blanco afdekpaneel om open ruimte te bedek-

ken en ter bevordering van een goede luchtcirculatie.

vInstalleer de server alleen in een rekbehuizing met geperforeerde kleppen.

vStart de installatie van apparaten vanaf de onderkant van de rekbehuizing.

vInstalleer de zwaarste apparatuur zo laag mogelijk in de rekbehuizing.

vSchuif nooit meer dan één apparaat tegelijk uit het rek.

vVerwijder kleppen en zijpanelen van het rek voor betere toegang tijdens de installatie.

vSluit de server aan op een correct geaard stopcontact.

vZorg ervoor dat u het stopcontact niet overbelast als u meerdere apparaten in het rek installeert.

vInstalleer de server in een rek dat voldoet aan de volgende afmetingen:

– Minimumdiepte 70 mm tussen de voorste montageflens en de binnenkant van de voorklep.

– Minimumdiepte 157 mm tussen de achterste montageflens en de binnenkant van de achterklep.

– Minimumdiepte 740 mm en maximumdiepte van 910 mm tussen de voorste en achterste

montageflenzen ter ondersteuning van het gebruik van de kabelgeleiderarm.

Voorzichtig optillen.

≥18 kg ≥32 kg ≥55 kg

Plaats geen objecten bovenop de in een rek

geïnstalleerde apparaten.

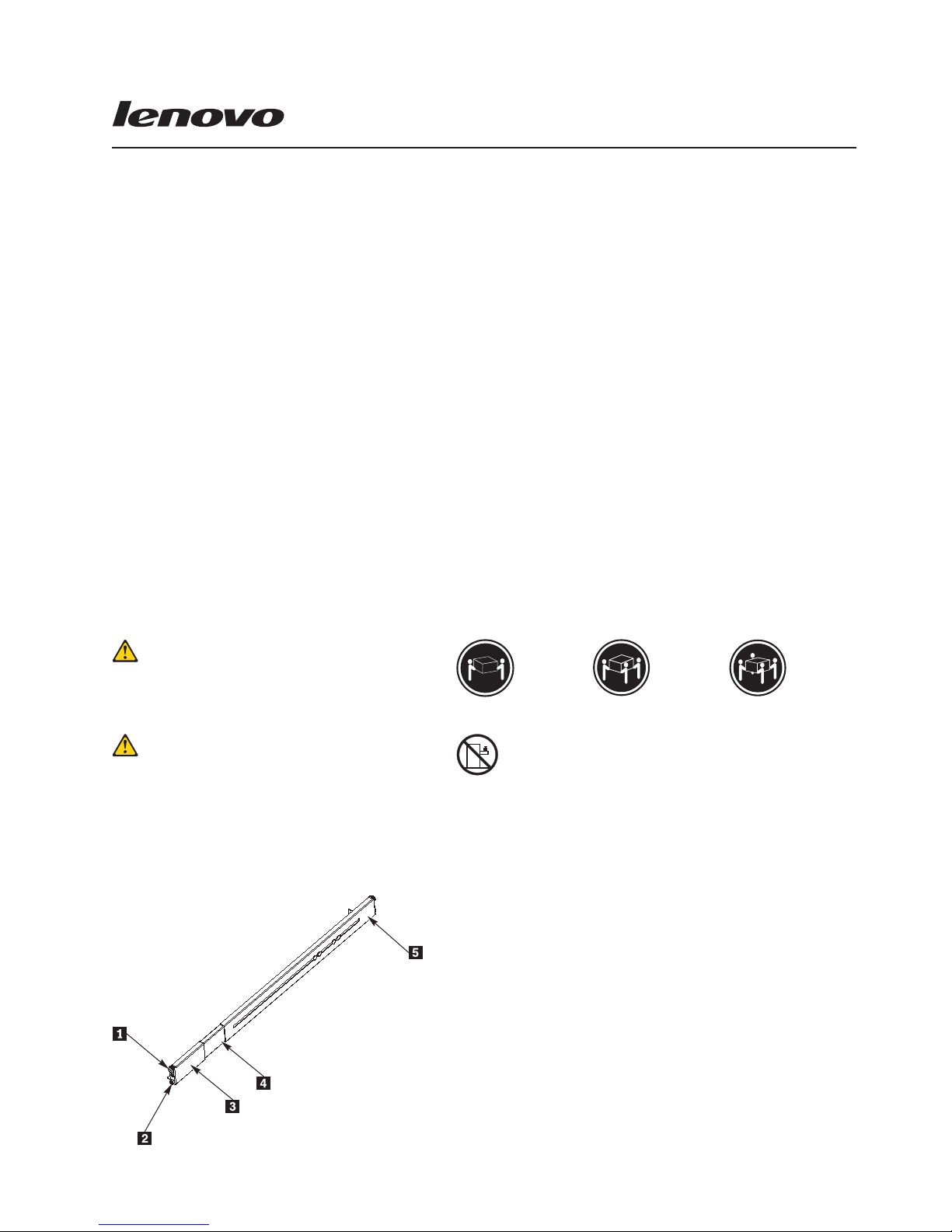

Verwijder de linker en rechter railcomponenten uit het pakket. In de afbeelding hieronder ziet u de com-

ponenten van de rechter rail. De componenten van de linker rail zijn identiek.

1 Schroef voor de voorste beugel

2 Pen op de voorste beugel

3 Voorste beugel

4 Draagbeugel

5 Achterste beugel

Verwijder de schroeven op de voorste en achterste

beugels.

Stel de lengte van de rail in op de afstand tussen de

voorste en achterste stijl van het rek door de achter-

ste beugel van de rail 1 te verplaatsen totdat de

pennen aan de voor- en achterkant van de beugels

in de gaten vallen in de stijlen van het rek. Als de

pennen op hun plaats zitten, plaatst u de schroeven

op de voor- en achterkant van de beugel.

Opmerkingen:

1. De buitenste rail kan worden uitgeschoven van

740 mm tot 910 mm. Controleer of dit past bij

de grootte van het rek voordat u de installatie

uitvoert.

2. De linker en rechter rails moeten op de zelfde

hoogte op de linker en rechter stijlen van het rek

worden vastgezet.

3. Als de gaten in de stijlen vierkant zijn, kunt u

de bovenstaande instructies gebruiken.

4. Als de gaten in de stijlen rond zijn, verwijder

dan de de schroeven en pennen van de voorste

en achterste beugels en installeer de pennen die

zijn geleverd bij de geleiderails. Installeer

daarna de schroeven die zijn geleverd bij de

geleiderails om de rails vast te zetten in het rek.

Plaats de server op de draagbeugel en druk hem

naar binnen. Ondersteun de onderkant van de

server met uw handen als u hem naar binnen drukt

om te voorkomen dat de server valt.

Als de server op zijn plaats zit, installeert u de

schroeven op de linker en rechter handvaten om de

server vast te zetten in het rek.

Om de server uit het rek te verwijderen, voert u de instructies in omgekeerde volgorde uit. Bewaar deze

informatie bij de serverdocumentatie voor toekomstig gebruik.

Eerste uitgave (april 2010)

Printed in USA

Lenovo en het Lenovo-logo zijn handelsmerken van Lenovo in de Verenigde Staten en/of andere landen.
