Nibe DEH 310 Benutzerhandbuch
LEK
DEH 310
Installatörshandbok Dockningssats extern tillsats
SE
Installer manual Docking kit external addition
GB
Installateurhandbuch Anschlusssatz externe Zu-
satzheizung
DE
Asentajan käsikirja Liitäntäsarja, ulkoinen lisäläm-
pö
FI
Installatørhåndbog Sammenkoblingssæt ek-
sternt tilskud
DK
IHB 1321-2
231310
Allmänt
Detta tillbehör används till inomhusmodul VVM 310
för att möjliggöra inkoppling och styrning av extern
tillsats enligt nedan:
႑Oljepanna
႑Elpanna/elkassett
႑Gaspanna
Värmen används för uppvärmning av byggnaden samt
beredning av tappvarmvatten.
Normalt sker extra effekttillskott via elpatronen i VVM
310 i de fall värmepumpens effekt inte är tillräcklig.
Med ovanstående alternativ sker detta effekttillskott
istället med hjälp av extern tillsats. Om effekt inte finns
tillgänglig i den externa tillsatsen kopplas elpatronen
i VVM 310 automatiskt in.
OBS!
Då detta tillbehör är installerat och aktiverat
begränsas temperaturen i inomhusmodulens
kärl till ca 85 °C. Därför skall inte temperaturin-
ställningar avseende varmvatten eller värme
över 85 °C göras.
Innehåll
Värmeledningspasta1st
Isoleringstejp1st
Apparatlåda1st
Aluminiumtejp1st
Buntband2st
Temperaturgivare1st
Täckbrickor2st
Komponentplacering
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Elkomponenter
Automatsäkring, 10AFA1
Anslutningsplint, spänningsmatningX1
TillbehörskortAA5
Anslutningsplint, givare och extern blocke-
ring
AA5-X2
Anslutningsplint, kommunikationAA5-X4
Anslutningsplint, cirkulationspump, shunt
och hjälprelä
AA5-X9
DIP-switchAA5-S2
Finsäkring, T4AH250VAA5-F1
Beteckningar i komponentplacering enligt standard
IEC 81346-1 och 81346-2.
3
Svenska, Installatörshandbok - DEH 310
SE
Röranslutningar
Allmänt
All rördragning ska ske med 22 mm kopparrör. Snäva
böjar ska undvikas.
Röranslutningar
1. Demontera den främre topplåten samt den lilla
plåten som döljer anslutningarna.
2. Om VVM 310 redan är installerad och vattenfylld
så ska klimatsystemet och VVM 310 tömmas på
vatten, se installatörshandboken för VVM 310 för
ytterligare instruktioner.
3. Demontera pluggarna i anslutningarna för dock-
ning (XL18) och (XL19).
4. Montera rör för framledning extern tillsats i anslut-
ning dockning in högtemp (XL18).
5. Montera rör för returledning extern tillsats i anslut-
ning dockning ut högtemp (XL19).
6. Montera täckbrickorna.
TIPS!
För att undvika onödiga värmeförluster bör
rören isoleras.
;/ ;/
4
SE
Systemprincip
Förklaring
Extern tillsats, elkassettEB1
ApparatlådaAA25
Temperaturgivare, pannaBT52
ElkassettEB1
Laddpump, extern värmekällaGP15
VVM 310EB15
Anslutning, dockning in högtemperaturXL18
Anslutning, dockning ut högtemperaturXL19
Extern tillsats, pannaEM1
ApparatlådaAA25
Temperaturgivare, pannaBT52
Olje-, gas-, pellets-, eller vedpannaEM1
Laddpump, extern värmekällaGP15
Övrigt
Expansionskärl, värmebärareCM1
Säkerhetsventil, klimatsystemFL2
Beteckningar enligt standard IEC 61346-2.
Dockning extern tillsats
Inkommande temperatur från extern tillsats till VVM
310 får inte överstiga 85 °C.
OBS! Detta är principschemor. Verklig anläggning skall
projekteras enligt gällande normer.
Dockning till gas-/el-/oljepanna
När gradminuterna sjunker till gradminutsinställning
för start av extern tillsats aktiveras pannan.
Då panngivaren (BT52) är 3 grader varmare än varm-
vattengivaren startar laddpumpen (GP15).
När varmvattengivaren (BT6) uppnår stopptemperatur
för lyxläge eller framledningsgivaren (BT2) är 6 °C över
beräknade framledningstemperatur stannar laddpum-
pen (GP15) och värmetillförselen till VVM 310 upphör.
Efter att laddpumpen (GP15) har stannat varmhålls
pannan enligt inställning i menysystemet för VVM 310.
-FL2
-CM1
-EB15
-XL18
-XL19
-BT52
-EM1
-AA25
-EM1
-GP15
5
SE
Dockning till elkassett
DEH 310 styr en elpanna i upp till 7 steg binärt eller 3
steg linjärt.
När gradminuterna sjunker till gradminutsinställning
för start av extern tillsats aktiveras första elsteget i el-
kassetten. Samtidigt startar laddpumpen (GP15).
Tillsats stegas in med 1 steg per minut och värmer tills
varmvattengivaren (BT6) uppnår stopptemperatur för
lyxläge eller framledningsgivaren (BT2) är 6 °C över
beräknade framledningstemperatur.
Instegning av elsteg bromsas upp när varmvattengiva-
ren (BT6) närmar sig sitt stoppvillkor.
När sista elsteget har kopplats ur stannar laddpumpen
(GP15).
-FL2
-CM1
-EB15
-XL18
-XL19
-BT52
-EB1
-AA25
-EB1
-GP15
6
SE
Elinkopplingar
OBS!
All elektrisk inkoppling skall ske av behörig
elektriker.
Elektrisk installation och ledningsdragning
skall utföras enligt gällande bestämmelser.
Inomhusmodulen ska vara spänningslös vid
installation av DEH 310.
Elschema finns i slutet av denna installatörshandbok.

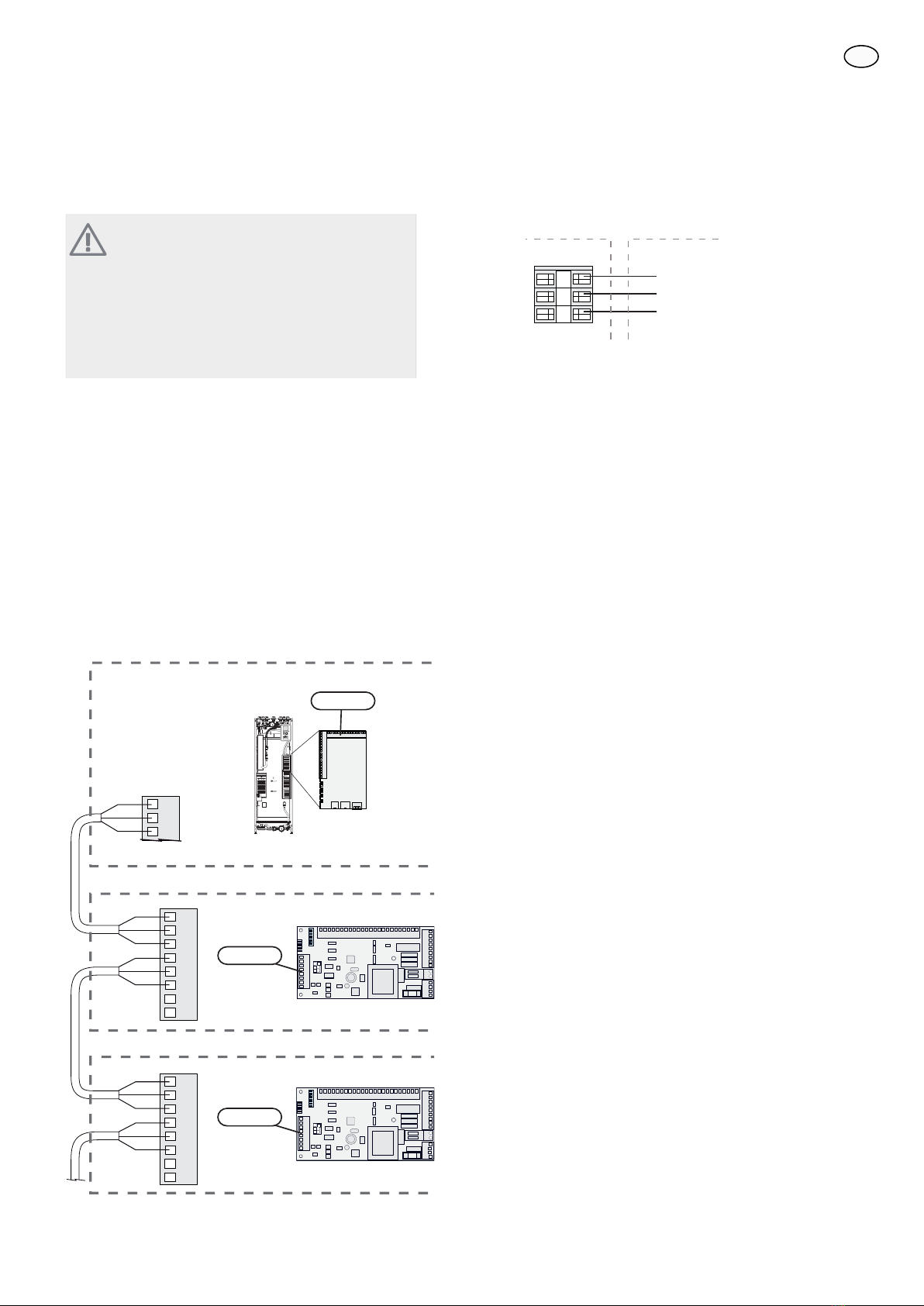

Anslutning av kommunikation
Detta tillbehör innehåller ett tillbehörskort (AA5) som
ska anslutas direkt till inomhusmodulen på ingångskor-
tet (plint AA3-X4).
Om flera tillbehör ska anslutas eller redan finns instal-
lerade måste nedanstående instruktion följas.
Det första tillbehörskortet ska anslutas direkt till inom-
husmodulens plint AA3-X4. De efterföljande korten
ansluts i serie med föregående kort.
Använd kabeltyp LiYY, EKKX eller likvärdig.
1
2
3
4
5
6
7
8
AA5-X4
15
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
14
13
AA3-X4
1
2
3
4
5
6
7
8
AA5-X4
990
7LOOEHK¸UVNRUW
7LOOEHK¸UVNRUW
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$;
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$;
(%
VVM310
$$;
Anslutning av matning
Anslut spänningsmatningen till plint X1 enligt bild.
3
2
1N
230V 50Hz-X1
L
PE
$SSDUDWO§GD ([WHUQW
7
SE
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$; $$;$$6
Anslutning av givare
Panngivare (BT52)
Använd kabeltyp LiYY, EKKX eller likvärdig.
TÄNK PÅ!
Skarvning av givarkabeln ska uppfylla IP54.
Anslut givaren till AA5-X2:23-24.
24 20212223 19
%7
$$
([WHUQW
$$;
Anslutning av cirkulationspump (GP15)
Anslut cirkulationspumpen (GP15) till AA5-X9:7 (N),
AA5-X9:8 (230 V) och X1:PE.
1
2
3
4
5
6
7
8
9
3
2
1
AA25 Externt
GP15
AA5-X9
X1
Anslutning av styrning panna
Anslut styrningen av gaspanna till AA5-X9:1 och X9:2.
-X9
1
2
3
4
5
6
7
8
9
AA25 Externt
2
1
AA5
Gas-
panna
Anslutning av styrning elkassett
Anslut styrningen av elkassetten till AA5-X9:1-6.
-X9
1
2
3
4
5
6
7
8
9
Kontaktor 1
-K1
Kontaktor 2
-K2
Kontaktor 3
-K3
AA25 Externt
2
1
AA5
Extern blockering
En kontakt (NO) kan anslutas till AA5-X2:21-22 för att
kunna blockera tillbehöret. När kontakten sluts blocke-
ras tillbehöret.
24 20212223 171819
$$
([WHUQW
$$;
([WHUQ EORFNHULQJ
8
SE
DIP-switch
DIP-switchen på tillbehörskortet ska ställas in enligt
nedan.
ON
12345678
S2
Aktivering av DEH 310
Aktiveringen av DEH 310 kan göras via startguiden eller
direkt i menysystemet.
Startguiden
Startguiden visas vid första uppstart efter installationen,
men finns även i meny 5.7.
Menysystemet
Om du inte aktiverar DEH 310 via startguiden kan du
göra detta i menysystemet.
Meny 5.2 - systeminställningar
Aktivering/avaktivering av tillbehör.
Meny 5.3.7 - extern tillsats
Här gör du inställningar för extern tillsats
TÄNK PÅ!
Se även Installatörshandboken för VVM 310.
9
SE
General
This accessory is used for VVM 310 indoor module to
enable connection and control of external additional
heat as follows:
႑Oil boiler
႑Immersion heater/electric boiler
႑Gas boiler
The heat is used to heat the building and the hot water.
Normally additional output is provided by the immer-
sion heater in VVM 310 in the event that the heat pump
output is not sufficient. With the alternative above this
additional output is provided using external additional
heat. If the power is not available in the external addi-
tional heat, the immersion heater in VVM 310 is auto-
matically engaged.
NOTE
When this accessory is installed and activated
the temperature in the indoor module vessel
is limited to about 85 °C. Therefore, temperat-
ure settings regarding hot water or heating
must not exceed 85 °C.
Contents
Heating pipe paste1x
Insulation tape1x
Unit box1x
Aluminium tape1x
Cable ties2x
Temperature sensor1x
Cover discs2x
Component positions
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Electrical components
Miniature circuit-breaker. 10AFA1
Terminal block, power supplyX1
Accessory cardAA5
Terminal block, sensors and external
blocking
AA5-X2
Terminal block, communicationAA5-X4
Terminal block, circulation pump, mixing
valve and auxiliary relay
AA5-X9
DIP switchAA5-S2
Fine wire fuse, T4AH250VAA5-F1
Designations in component locations according to
standard IEC 81346-1 and 81346-2.
10
English, Installer manual - DEH 310
GB
