Getting Started

•

Procedures

Getting Started

This guide describes how to install your SDLT 600 tape drive. To get

started:

a. Inspect the contents of the box.

If items are damaged, contact your tape drive provider.

b. Verify that the enclosed cable is compatible with the SCSI connector

on the host computer.

DFor more information about compatibility, refer to the

SDLT 600 User Reference Guide.

c. Confirm that the host computer’s SCSI controller card matches the

tape drive’s SCSI interface: single-ended, low-voltage differential

(LVD), or multimode single-ended (MSE/LVD).

d. Verify that the backup software and operating system are compatible

with the tape drive.

Visit www.dlttape.com for compatibility information.

Checking the Tape Drive

To check that the tape drive works and is not damaged:

a. Connect the power cord to the tape drive and plug it into an AC

outlet.

b. Power on the tape drive using the switch on the back panel.

c. The SDLT 600 tape drive performs a self-diagnostic test, called a

Power-On Self-Test (POST), each time you power it on.

d. During POST, each LED lights in sequence. When POST has

completed successfully, the green Drive Status LED lights steadily.

e. Power off the tape drive and unplug it from the AC outlet.

For more information:

Refer to the documents on the

product CD-ROM or visit

www.quantum.com.

For help installing the tape

drive:

Contact Quantum Technical

Support at 1-888-827-3378.

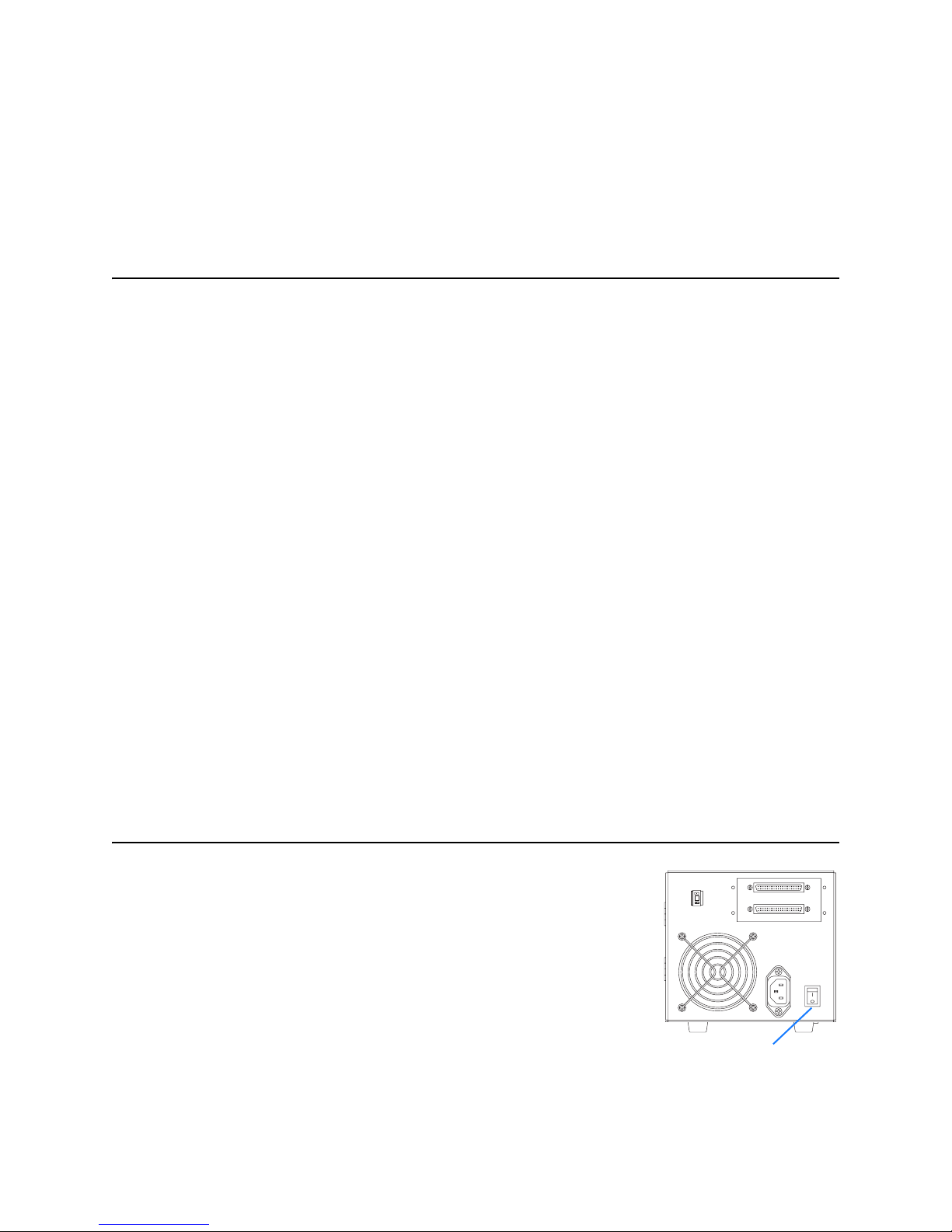

On/Off Switch

•

Connecting the Tape Drive

To connect the tape drive:

a. Make sure the tape drive and host computer are powered off.

b. Set the SCSI ID using the SCSI ID switch on the back of the tape

drive.

Each device attached to the SCSI bus must have a unique SCSI ID.

The tape drive’s pre-set SCSI ID is 3. Change it if necessary.

! Do not use SCSI ID 7, which the SCSI card uses.

c. Connect the tape drive’s lower SCSI connector to the host computer.

Make sure the connector is firmly seated.

d. Terminate the SCSI bus by connecting a SCSI terminator to the tape

drive’s upper SCSI connector.

e. Verify that the tape drive communicates properly with the host

computer before adding more devices to the SCSI bus.

DSee “Confirming the Installation” on page 3.

f. Add devices in a daisy chain by removing the SCSI terminator and

connecting the tape drive’s upper connector to the next device.

g. Terminate the last device in the daisy chain by connecting a

terminator to the device’s next unused SCSI connector.

! You must terminate the SCSI bus by connecting a terminator to the last

device in the chain.

SCSI ID Switch

Cabling for Single Tape Drive

Terminator

Cabling for Daisy Chain

Terminator

Confirming the Installation

•

Confirming the Installation

Follow these steps to confirm that the installation was successful:

a. Power on the tape drive and the host computer.

b. Confirm that the computer recognizes the tape drive by watching the

BIOS, OS, and SCSI controller information displayed at startup.

c. Let the tape drive finish its Power-On Self-Test.

d. Launch your backup software.

e. Confirm that the backup software recognizes the tape drive.

Performing a Trial Backup

To perform a trial backup:

a. Insert a data cartridge into the tape drive. Ensure that you are using a

Super DLTtape II™data cartridge.

Push the cartridge completely into the tape drive. The tape drive

loads the media automatically. The green Drive Status LED lights

steadily when the tape drive is ready.

b. Back up a sample set of files and then restore the file set.

If the backup and restore complete without error, you have installed

the tape drive correctly. If you encounter errors, make sure you have

installed the tape drive as described in this guide.

DFor troubleshooting information, refer to the SDLT 600

User Reference Guide and the SDLT 600 Product Manual.

c. Unload the cartridge by pressing the Eject button on the front of the

tape drive and return it to its protective case.

Drive Status LED

Eject

•

Erste Schritte

Vorgänge

Erste Schritte

In diesem Handbuch wird die Installation Ihres SDLT 600-Bandlauf-

werks beschrieben. Führen Sie die folgenden Schritte aus:

a. Überprüfen Sie den Inhalt Ihres Pakets.

Falls das Paket beschädigte Artikel enthält, wenden Sie sich an den

Händler, bei dem Sie das Bandlaufwerk erworben haben.

b. Überprüfen Sie, ob das im Lieferumfang enthaltene Kabel mit dem

SCSI-Anschluss am Hostcomputer kompatibel ist.

DWeitere Informationen zur Kompatibilität finden Sie im

SDLT 600 Benutzerhandbuch.

c. Vergewissern Sie sich, dass die SCSI-Controllerkarte des

Hostcomputers der SCSI-Schnittstelle des Bandlaufwerks

entspricht: Single-Ended, LVD (Low Voltage Differential) oder

MSE/LVD (Multimode Single-Ended).

d. Vergewissern Sie sich, dass die Backup-Software und das

Betriebssystem mit dem Bandlaufwerk kompatibel sind.

Unter www.dlttape.com erhalten Sie weitere Informationen zur

Kompatibilität.

Überprüfen des Bandlaufwerks

Überprüfung der Funktionsfähigkeit des Bandlaufwerks:

a. Verbinden Sie das Netzkabel mit dem Bandlaufwerk und stecken Sie

das andere Ende des Kabels in eine Steckdose mit Wechselstrom.

b. Schalten Sie das Bandlaufwerk mithilfe des Schalters auf der

Rückseite des Geräts ein.

c. Das SDLT 600-Bandlaufwerk führt jedes Mal beim Einschalten

einen Selbstdiagnosetest durch, der auch als POST-Test (Power-On

Self-Test) bezeichnet wird.

Weitere Informationen:

Detaillierte Informationen

finden Sie in den Dokumenten

auf der Produkt-CD-ROM oder

unter: www.quantum.com.

Hilfe beim Installieren des

Bandlaufwerks:

Wenden Sie sich an Quantum

Technischer Support unter

1-888-827-3378.

Ein-/Aus-Schalter

Anschließen des Bandlaufwerks

•

d. Während des POST-Tests leuchten die LEDs nacheinander auf.

Wenn der POST-Test erfolgreich beendet wurde, leuchtet die grüne

Laufwerkstatus-LED stetig.

e. Schalten Sie das Bandlaufwerk aus und ziehen Sie den Stecker aus

der Steckdose.

Anschließen des Bandlaufwerks

Anschluss des Bandlaufwerks:

a. Stellen Sie sicher, dass das Bandlaufwerk sowie der Hostcomputer

ausgeschaltet sind.

b. Stellen Sie die SCSI-ID mithilfe des SCSI-ID-Schalters auf der

Rückseite des Bandlaufwerks ein.

Alle Geräte, die an einen SCSI-Bus angeschlossen sind, müssen eine

eindeutige SCSI-ID aufweisen. Die voreingestellte SCSI-ID des

Bandlaufwerks ist 3. Diese können Sie gegebenenfalls ändern.

! Verwenden Sie nicht die SCSI-ID 7, da diese bereits von der SCSI-Karte

verwendet wird.

c. Verbinden Sie den unteren SCSI-Anschluss des Bandlaufwerks mit

dem Hostcomputer.

Stellen Sie sicher, dass das Kabel am Anschluss richtig sitzt.

d. Terminieren Sie den SCSI-Bus, indem Sie einen SCSI-Terminator

an den oberen SCSI-Anschluss des Bandlaufwerks anschließen.

e. Vergewissern Sie sich, dass die Kommunikation zwischen

Bandlaufwerk und Hostcomputer funktioniert, bevor Sie weitere

Geräte an den SCSI-Bus anschließen.

DSiehe „Überprüfen der Installation“ auf Seite 6.

f. Fügen Sie Geräte zu einer Gerätekette hinzu, indem Sie den SCSI-

Terminator entfernen und den oberen Anschluss des Bandlaufwerks

mit dem nächsten Gerät verbinden.

g. Terminieren Sie das letzte Gerät in der Gerätekette, indem Sie einen

Terminator an den nächsten freien SCSI-Anschluss des Geräts

anschließen.

! Sie müssen den SCSI-Bus terminieren, indem Sie einen Terminator an das

letzte Gerät in der Kette anschließen.

SCSI-ID-Schalter

Verkabelung für Einzelbandlaufwerk

Abschlusswiderstand

Verkabelung für Gerätekette

Abschlusswiderstand

•

Überprüfen der Installation

Führen Sie die folgenden Schritte aus, um zu überprüfen, ob die Instal-

lation erfolgreich abgeschlossen wurde:

a. Schalten Sie das Bandlaufwerk und den Hostcomputer ein.

b. Vergewissern Sie sich, dass der Computer das Bandlaufwerk

erkennt, indem Sie die BIOS-, Betriebssystem- und SCSI-

Controller-Informationen überprüfen, die beim Hochfahren

angezeigt werden.

c. Warten Sie, bis das Bandlaufwerk den POST-Test beendet hat.

d. Starten Sie die Backup-Software.

e. Überprüfen Sie, ob die Backup-Software das Bandlaufwerk erkennt.

Durchführen eines Test-Backups

Führen Sie die folgenden Schritte aus, um ein Test-Backup durch-

zuführen:

a. Legen Sie eine Datenkassette in das Bandlaufwerk ein.

Vergewissern Sie sich, dass Sie eine Super DLTtape II™-

Datenkassette verwenden.

Drücken Sie die Kassette ganz in das Bandlaufwerk. Das Bandlauf-

werk lädt den Datenträger automatisch. Die grüne Laufwerkstatus-

LED leuchtet kontinuierlich auf, wenn das Bandlaufwerk betriebs-

bereit ist.

b. Erstellen Sie ein Backup von mehreren Beispieldateien und stellen

Sie die Dateien anschließend wieder her.

Ist dies ohne Probleme möglich, haben Sie das Bandlaufwerk

erfolgreich installiert. Falls Fehler auftreten, prüfen Sie, ob Sie das

Bandlaufwerk wie im Handbuch beschrieben installiert haben.

DInformationen zur Fehlersuche finden Sie im SDLT 600

Benutzerhandbuch sowie in den SDLT 600 Produktinforma-

tionen.

c. Entladen Sie die Kassette, indem Sie die Auswurftaste auf der

Vorderseite des Bandlaufwerks drücken. Legen Sie die Kassette

anschließend wieder in den Schutzbehälter.

Laufwerkstatus-LED

Auswurftaste

Introducción

•

Procedimientos

Introducción

En esta guía se describe cómo instalar la unidad de cinta SDLT 600.

Para empezar:

a. Examine el contenido de la caja.

Si alguno de los componentes está dañado, póngase en contacto con

el proveedor de la unidad de cinta.

b. Compruebe que el cable incluido es compatible con el conector

SCSI del equipo host.

DPara obtener más información sobre la compatibilidad,

consulte la Guía de referencia del usuario de SDLT 600.

c. Asegúrese de que la tarjeta del controlador SCSI del equipo host

coincide con la interfaz SCSI de la unidad de cinta: de extremo

único, diferencial de bajo voltaje (LVD) o multimodo de extremo

único (MSE/LVD).

d. Compruebe que el software de copia de seguridad y el sistema

operativo son compatibles con la unidad de cinta.

Visite www.dlttape.com si desea obtener información sobre la com-

patibilidad.

Comprobación de la unidad de cinta

Para comprobar que la unidad de cinta funciona y no está dañada:

a. Conecte el cable de alimentación a la unidad de cinta y enchúfelo a

una salida de CA.

b. Encienda la unidad de cinta mediante el interruptor que se encuentra

en el panel posterior.

c. La unidad de cinta SDLT 600 realiza un autodiagnóstico (o POST

por sus siglas en inglés) cada vez que la enciende.

Si desea más información:

Consulte los documentos

incluidos en el CD-ROM del

producto o visite

www.quantum.com.

Para obtener ayuda con la

instalación de la unidad de

cinta:

Llame al equipo de Asistencia

técnica de Quantum al número

1-888-827-3378.

Interruptor de

encendido/apagado

•

Conexión de la unidad de cinta

d. Durante el autodiagnóstico, cada indicador LED se enciende en

secuencia. Una vez que el autodiagnóstico ha finalizado con éxito,

el LED de color verde correspondiente a "Estado de la unidad" se

enciende.

e. Apague la unidad de cinta y desenchúfela.

Conexión de la unidad de cinta

Para conectar la unidad de cinta:

a. Asegúrese de que la unidad de cinta y el equipo host estén apagados.

b. Configure el identificador SCSI mediante el conmutador del

identificador SCSI que se encuentra en la parte posterior de la

unidad de cinta.

Cada uno de los dispositivos que se conecte al bus SCSI debe tener

un identificador SCSI exclusivo. El identificador SCSI predetermi-

nado de la unidad de cinta es 3. Cámbielo si es necesario.

! No utilice un identificador SCSI de 7 porque es el que utiliza la tarjeta SCSI.

c. Conecte el conector SCSI inferior de la unidad de cinta al equipo

host.

Asegúrese de que el conector esté bien sujeto.

d. Termine el bus SCSI conectando un terminador SCSI al conector

SCSI superior de la unidad de cinta.

e. Compruebe que la unidad de cinta y el equipo host se comunican

correctamente antes de añadir otros dispositivos al bus SCSI.

DConsulte “Comprobación de la instalación” en la página 9.

f. Para añadir dispositivos en una conexión en cadena, retire el

terminador y conecte el conector superior de la unidad de cinta al

siguiente dispositivo.

g. Termine el último dispositivo de la conexión en cadena conectando

un terminador al siguiente conector SCSI no utilizado del

dispositivo.

! Debe terminar el bus SCSI conectando un terminador el último dispositivo

de la cadena.

Conmutador de

identificador SCSI

Cableado para una sola

Terminador

unidad de cinta

Cableado para conexión en cadena

Terminador

Andere Handbücher für DLTtape SDLT 600

Inhaltsverzeichnis

Sprachen:

Andere Quantum Lagerung Handbücher

Quantum

Quantum LTO 3 Bedienungsanleitung

Quantum

Quantum Scalar i40 Bedienungs- und Sicherheitshinweise

Quantum

Quantum Scalar 24 Bedienungsanleitung

Quantum

Quantum DLTtape DLT 7000 Bedienungsanleitung

Quantum

Quantum DX3000 Bedienungsanleitung

Quantum

Quantum StorNext QD7000 Bedienungsanleitung

Quantum

Quantum Maxtor Fireball lct10 Bedienungsanleitung

Quantum

Quantum Scalar i40 Bedienungsanleitung

Quantum

Quantum Fireball LCT20 Bedienungsanleitung

Quantum

Quantum Quantum Fireball SE Bedienungsanleitung

Quantum

Quantum Scalar 100 Bedienungsanleitung

Quantum

Quantum StorNext QS1200 Bedienungsanleitung

Quantum

Quantum DLT-V4 Bedienungsanleitung

Quantum

Quantum Bigfoot 1.2AT Bedienungsanleitung

Quantum

Quantum SNC 4000 Bedienungsanleitung

Quantum

Quantum DXi4510 Bedienerhandbuch

Quantum

Quantum Scalar i500 Bedienungsanleitung

Quantum

Quantum ATL 7100 Bedienungsanleitung

Quantum

Quantum DXi9000 Series Bedienungsanleitung

Quantum

Quantum Scalar 24 Bedienungsanleitung

Quantum

Quantum StorNext QD6000 Bedienungsanleitung

Quantum

Quantum StorNext AEL500 Bedienungsanleitung

Quantum

Quantum Scalar 218FC Bedienungsanleitung

Quantum

Quantum Scalar 218 Installationsanleitung

Beliebte Lagerung Handbücher anderer Marken

QNAP

QNAP TS 32PXU Series Bedienungsanleitung

LaCie

LaCie RUGGED RAID Bedienungsanleitung

Freecom

Freecom CLS DOCK Bedienungsanleitung

PNY

PNY Attache P-FD64MBATT3 Bedienungsanleitung

HP StorageWorks MSL2024 Bedienungsanleitung

OLT

OLT 6x6 Maximizer Bedienungsanleitung

Transcend

Transcend JetFlash 160 Bedienungsanleitung

LaCie

LaCie RUGGED MINI Bedienungsanleitung

Thunderbolt

Thunderbolt 600 Bedienungsanleitung

Panasonic

Panasonic LB-DH8 series Handbuch

Intel

Intel RAID High Availability Bedienungsanleitung

LaCie

LaCie 12big Thunderbolt 3 Bedienungsanleitung

Spectra Logic

Spectra Logic T-Series Spectra T50e Bedienungsanleitung

Panasonic

Panasonic LKM-F931-1 Bedienungsanleitung

Tabernus

Tabernus Enterprise Erase E2400 Bedienungsanleitung

Rocstor

Rocstor COMMANDER 3F series Bedienungsanleitung

HP P9000 Bedienungsanleitung

Western Digital

Western Digital Ultrastar Data60 Bedienungsanleitung
