Swann DVR4-2500 Kurzanleitung

www.swannsecurity.comSwann Communications • Toll Free Technical Support: USA - 1-800-627-2799, Australia - 1300 13 8324 • Email: tech@swannsecurity.com

.com

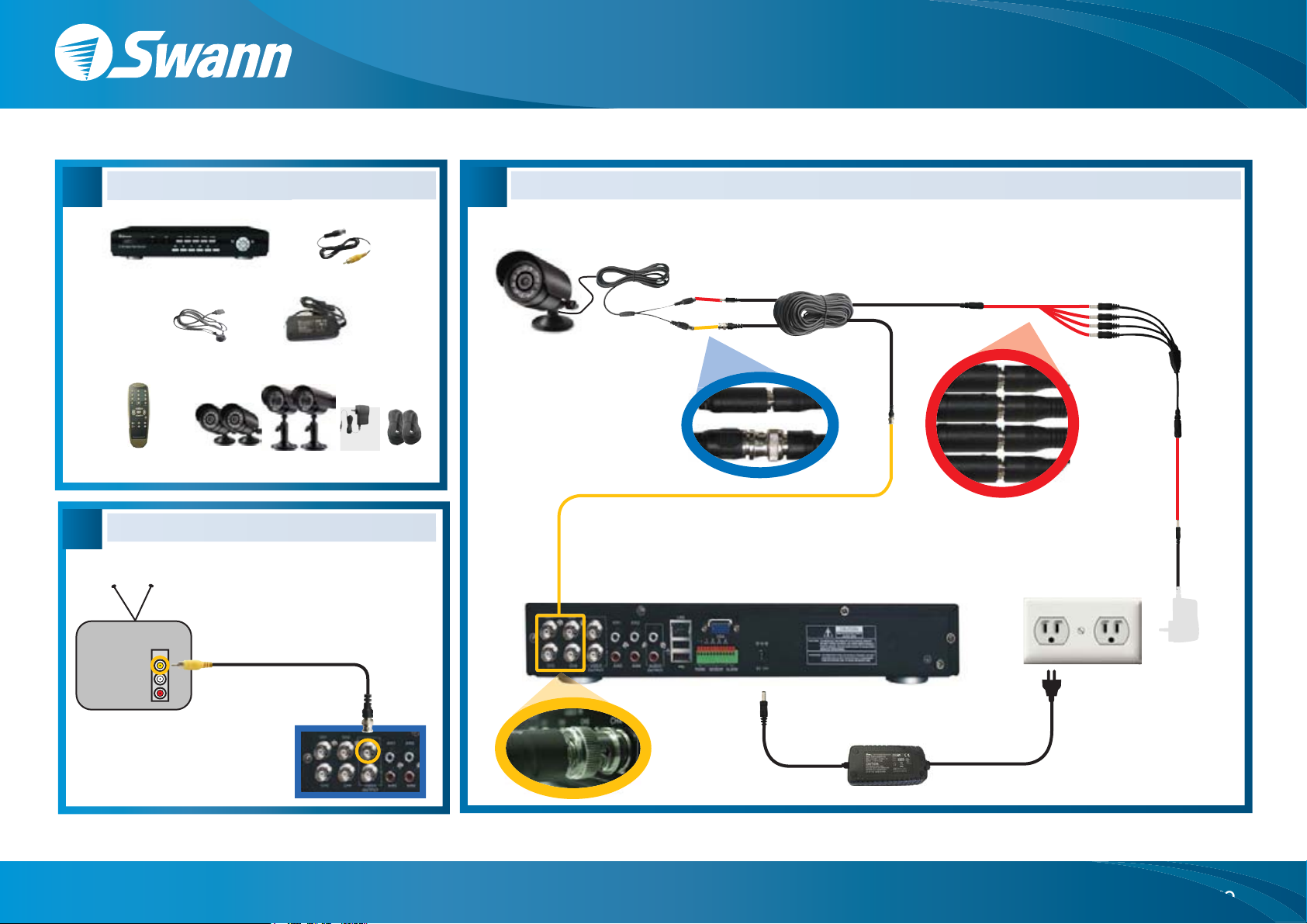

Easy Setup Guide DVR4-2500

Connecting the DVR to TV

Back of DVR

Back of TV

INPUT

Connect the RCA end of the

RCA to BNC cable to the

back of the TV INPUT

socket

Connect the BNC plug end

of the cable to the top

VIDEO INPUT socket on

the back of the DVR

Tune your TV to the

correct INPUT - this is

sometimes labelled A/V,

input, source, L1, L2, etc.

- consult TV manual for details

BCamera Connections

Cameras Optional

1Connect the DC power sockets on the extension

cables to the power splitter’s DC plugs.

Connect the power

splitter’s DC socket

to the DC plug on

the power supply.

Plug in the DVR and

camera power adapter to

power outlets.

Connect the other end of the BNC plug of the extension cable to the

camera connections on the back of the DVR.

Connect the camera cable’s BNC

socket & DC socket to the BNC

plug & DC plug on the extension cable.

BNC to RCA Cable

Power Adapter

Cable

Remote

Control

DVR Power

Adapter

DVR4-2500 Unit

SR342-2DV-50010-090709

Easy Set Up Components

Cameras and Accessories Optional

www.swannsecurity.comSwann Communications • Toll Free Technical Support: USA - 1-800-627-2799, Australia - 1300 13 8324 • Email: tech@swannsecurity.com

.com

Guide d’installation rapide DVR4-2500

Brancher le DVR sur une TV

Vue arrière du DVR

Vue arrière de la TV

INPUT

Connectez l’extrémité RCA

du câble RCA vers BNC à

l’arrière de la prise ENTREE

Connectez l’extrémité de la

prise BNC du câble à la prise

ENTREE VIDEO située à

l’arrière du DVR, en haut.

Réglez votre TV sur l’ENTREE

correcte, parfois appelée A/V,

entrée, source, L1, L2 etc.

Consultez le guide de votre

téléviseur pour plus de détails.

BConnexions caméras

Caméras optionnelles

1Connectez les prises d’alimentation DC de la

rallonge aux séparateurs d’alimentation.

Branchez la prise

séparateur à la prise

DC située au niveau

de l’alimentation.

Branchez le DVR et les

adaptateurs d’alimentations

de la caméra sur prises

électriques.

Connectez l’autre extrémité de la prise BNC de la

rallonge aux prises caméra situées à l’arrière du DVR.

Connectez la prise BNC du câble

caméra à la prise BNC située sur

la rallonge.

Câble RCA

Adaptateur alimentation

Télécommande

Adaptateur DVR

Unité DVR4-2500

SR342-2DV-50010-090709

Eléments d’installation rapide

Caméras et accessoires optionnels

www.swannsecurity.comSwann Communications • Toll Free Technical Support: USA - 1-800-627-2799, Australia - 1300 13 8324 • Email: tech@swannsecurity.com

.com

Guía de Instalación Fácil DVR4-2500

Conectando el DVR a la TV

Parte posterior del DVR

Parte posterior de la TV

INPUT

Conecte el extremo RCA

del cable RCA a BNC en la

parte posterior de la toma

para ENTRADA de la TV.

Conecte el extreme del

enchufe BNC del cable a la

toma de ENTRADA DE

VIDEO superior en la parte

posterior del DVR.

Sintonice su TV en la ENTRADA

correcta, esta se llama a veces A/V,

input, source, L1, L2, etc., consulte

el manual de la TV por detalles.

BConexiones de la Cámara

Cameras Optional

1Conecte las tomas de corriente DC en los cables de

extensión a los enchufes de corriente del divisor de

corriente.

Conecte la toma

DC del divisor de

corriente al enchufe

DC en la fuente de

energía.

Conecte el DVR y el

adaptador de corriente de

la cámara a las tomas de

corriente.

Conecte el otro extreme del enchufe BNC del cable de extensión a

las conexiones para cámara en la parte posterior del DVR.

Conecte la toma BNC del cable de la

cámara al enchufe BNC en el cable de

extensión.

Cable RCA

Cable del Adaptador de Corriente

Control Remoto

Adaptador de Corriente del DVR

Unidad DVR4-2500

SR342-2DV-50020-090709

Instale Fácilmente los Componentes

Cámaras y Accesorios Opcionales
