Wetelux CY800B Bedienungsanleitung

Westfalia Bedienungsanleitung

Nr. 108513

USB Mikroskop

CY800B

Artikel Nr. 99 18 28

USB Microscope

CY800B

Article No. 99 18 28

Bedienungsanleitung

Instruction Manual

The USB microscope displays small details in large size and in

colour on your PC monitor. Simply connect it via USB to your PC.

Save snapshots and videos of your magnified objects in crystal

clear quality using the supplied software.

Before first use please familiarize yourself with the proper usage

of the device. Keep these operating instructions for future

reference.

This operating instruction contains important details for handling

the device. Please pass it on along with the unit if it is handed

over to a third party!

Please read the safety instructions most carefully!

These instructions will make it easier for you to handle the device

appropriately and help prevent misunderstandings and possible

damage.

Mit diesem kleinen USB Digital-Mikroskop können Sie kleine

Details ganz groß und in Farbe auf Ihrem PC Bildschirm sehen.

Es wird einfach per USB an den PC angeschlossen. Speichern

Sie gestochen scharfe Bilder und Videos Ihrer vergrößerten

Objekte mittels der mitgelieferten Software.

Bitte machen Sie sich vor der Inbetriebnahme mit dem Gerät

vertraut und bewahren Sie diese Bedienungsanleitung gut auf.

Diese Bedienungsanleitung enthält wichtige Hinweise zur

Inbetriebnahme und Handhabung. Legen Sie die Anleitung dem

Produkt bei, wenn Sie es an Dritte weitergeben!

Bitte beachten Sie unbedingt die Sicherheitshinweise!

Diese sollen Ihnen den sachgemäßen Umgang erleichtern und

Ihnen helfen, Missverständnissen und Schäden vorzubeugen.

Sehr

eehrte Damen und Herren

Dear Customers

III

Übersicht

Overview

1 Fokusrad Focus Wheel

2 LEDs LEDs

3 Objektivöffnung Lens Opening

4 Beleuchtungsschalter Illumination Switch

5 Schnappschuss Taste Snapshot Button

6 Halterung Fitting

7 Flügelschraube Wing Nut

8 Standfuß Base Stand

9 Kugelgelenk zur flexiblen und

präzisen Ausrichtung

Ball Joint for flexible and

precise Alignment

10 Schutzkappe Protection Cap

Übersicht

Overview

Safety Notes.....................................................................Page 12

System Requirements......................................................Page 13

Before first Use.................................................................Page 13

Driver Installation..............................................................Page 14

Software Installation .........................................................Page 14

Operating the USB Microscope........................................Page 15

Software Settings .............................................................Page 15

Capturing Snapshots........................................................Page 16

Recording Video Clips......................................................Page 17

Using the USB Microscope with other Programs.............Page 19

Cleaning and Care ...........................................................Page 19

Technical Data .................................................................Page 20

Sicherheitshinweise..........................................................Seite 2

Systemvoraussetzungen ..................................................Seite 3

Vor der ersten Benutzung ................................................Seite 3

Treiber Installation............................................................Seite 4

Software Installation .........................................................Seite 4

Bedienung des USB Mikroskops......................................Seite 5

Software Einstellungen.....................................................Seite 6

Schnappschuss erstellen .................................................Seite 7

Filme aufzeichnen ............................................................Seite 7

Das USB Mikroskop mit anderen Progr. verwenden .......Seite 10

Reinigung und Pflege .......................................................Seite 11

Technische Daten ............................................................Seite 20

Table of Contents

Inhaltsverzeichnis

Sicherheitshinweise

Beachten Sie bitte zur Vermeidung von

Fehlfunktionen, Schäden und gesundheitlichen

Beeinträchtigungen folgende Hinweise:

Lassen Sie Verpackungsmaterial nicht achtlos herumliegen.

Plastiktüten etc. können zu einem gefährlichen Spielzeug für

Kinder werden.

Das USB Mikroskop ist kein Spielzeug. Halten Sie das Gerät von

Kindern fern.

Benutzen Sie das Gerät nur in Innenräumen.

Setzen Sie das Gerät keiner Feuchtigkeit, hohen Temperaturen

und starken Vibrationen aus und vermeiden Sie eine starke

mechanische Beanspruchung.

Die Linse des Mikroskops darf Sonnenlicht oder starkem Licht

nicht für einen längeren Zeitraum ausgesetzt werden. Zu starker

Lichteinfall kann die empfindliche Elektronik beschädigen.

Die weißen LEDs, die das zu vergrößernde Objekt beleuchten,

scheinen sehr hell. Schauen Sie nicht direkt in die LEDs und

richten Sie den Lichtstrahl der Lampen nicht direkt gegen die

Augen von Menschen oder Tieren. Die LEDs entsprechen der

LED Klasse 1 (EN 60825-1:1994+A1+A2).

Verwenden Sie das Mikroskop nicht für medizinische Zwecke.

Führen Sie es nicht in Körperöffnungen wie Mund oder Ohren

ein.

Nehmen Sie keine technischen Veränderungen an dem Gerät

vor. Zerlegen Sie das Gerät nicht und unternehmen Sie keine

Reparaturversuche. Das Gerät enthält keine durch Sie

auswechselbaren oder zu reparierenden Teile. Wenden Sie sich

bei Problemen an unseren Kundenservice.

Inbetriebnahme

Systemvoraussetzungen

Microsoft Windows XP / Vista / Windows 7 *

Pentium® 4 oder AMD Athlon® Prozessor oder höher

100 MB freie Festplattenkapazität

512 MB RAM

16 Bit Grafikkarte

USB Schnittstelle

CD-ROM Laufwerk

Vor der ersten Benutzung

Nehmen Sie das Gerät und alle Zubehörteile aus der

Verpackung. Halten Sie die Verpackungsmaterialien von

Kleinkindern fern. Es besteht Erstickungsgefahr!

Installieren Sie den Treiber und die Software (folgende Kapitel).

Befestigen Sie das Mikroskop an der Halterung (6) des

Standfußes.

Entfernen Sie vor der Benutzung stets die transparente

Schutzkappe (10) an der Objektivöffnung (3), um ein klares Bild

zu erhalten.

Setzen Sie nach dem Gebrauch des Mikroskops die

Schutzkappe wieder auf. So kann die empfindliche Linse nicht

beschädigt werden.

Bedienun

Treiber Installation

Vor der Inbetriebnahme und vor der Software Installation muss

zunächst einmalig der Softwaretreiber für das USB Mikroskop

installiert werden.

Verbinden Sie dazu das USB Mikroskop mit einer freien USB

Schnittstelle. Das Windows Betriebssystem wird nun automatisch

das USB Gerät erkennen und ins System einbinden. Dieser

Vorgang kann einige Sekunden dauern.

Nach erfolgreicher, automatischer Installation des Treibers finden

Sie in Ihrem Windows Betriebssystem an entsprechender Stelle

einen neuen Eintrag, der das USB Mikroskop als USB Kamera

kennzeichnet (z.B. unter „Arbeitsplatz“ bei Windows XP).

Software Installation

1. Verbinden Sie das USB Mikroskop vor der Software Installation

mit einer freien USB Schnittstelle.

2. Legen Sie nun die mitgelieferte CD-ROM in das CD-ROM

Laufwerk Ihres Computers ein.

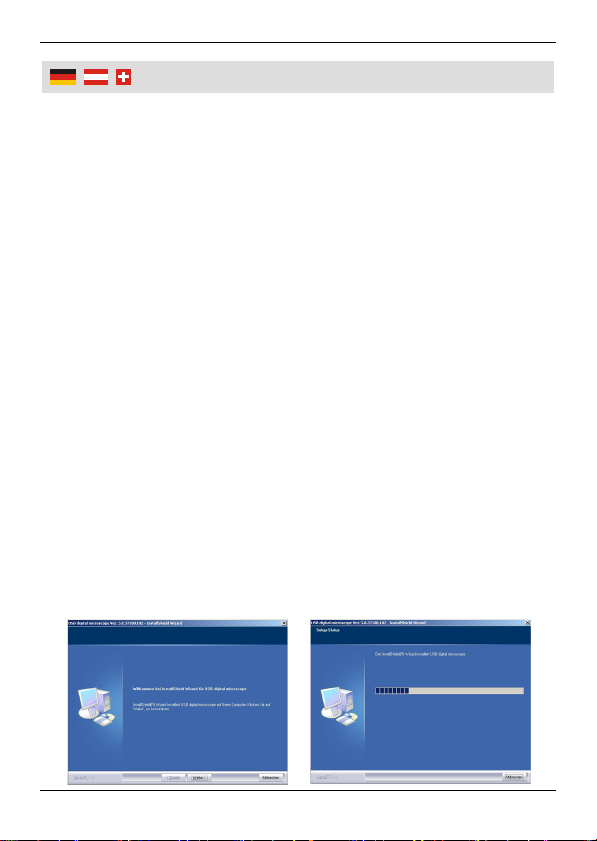

3. Starten Sie das Installationsprogramm „USB digital

microscope.exe“. von der CD-ROM.

4. Klicken Sie im ersten Willkommen-Fenster auf die Schaltfläche

„Weiter“. Die Installation startet. Der Fortschrittsbalken füllt sich

langsam.

Bedienun

5. Es folgen nun jeweils ein Installations-Fenster zu einem

Windows Logo Test für den Bereich Software und Hardware.

Klicken Sie bei beiden Hinweisen auf die Schaltfläche

„Installation fortsetzen“. Diese Kompatibilitätstests können

ignoriert werden.

Nach erfolgreicher Installation der Software erscheint ein

entsprechendes Fenster. Klicken Sie hier abschließend auf die

Schaltfläche „Fertig stellen“.

6. Die Software kann nun über „Programme“ -> „USB digital

microscope“ -> „AMCap“ gestartet werden.

Bedienung des USB Mikroskops

1. Entfernen Sie die Schutzkappe (10) von der Objektivöffnung (3)

der Mikroskopkamera.

2. Positionieren Sie das zu vergrößernde Objekt vor Ihnen auf

einer ebenen Unterlage.

3. Richten Sie die Kamera auf das zu vergrößernde Objekt. Bei

sehr kleinen Objekten kann die Kamera bis auf wenige Millimeter

an das Objekt geführt werden.

4. Fixieren Sie die Position der Kamera mit der Flügelschraube (7)

am Standfuß (8). Alternativ kann das Mikroskop natürlich auch in

der Hand gehalten werden.
