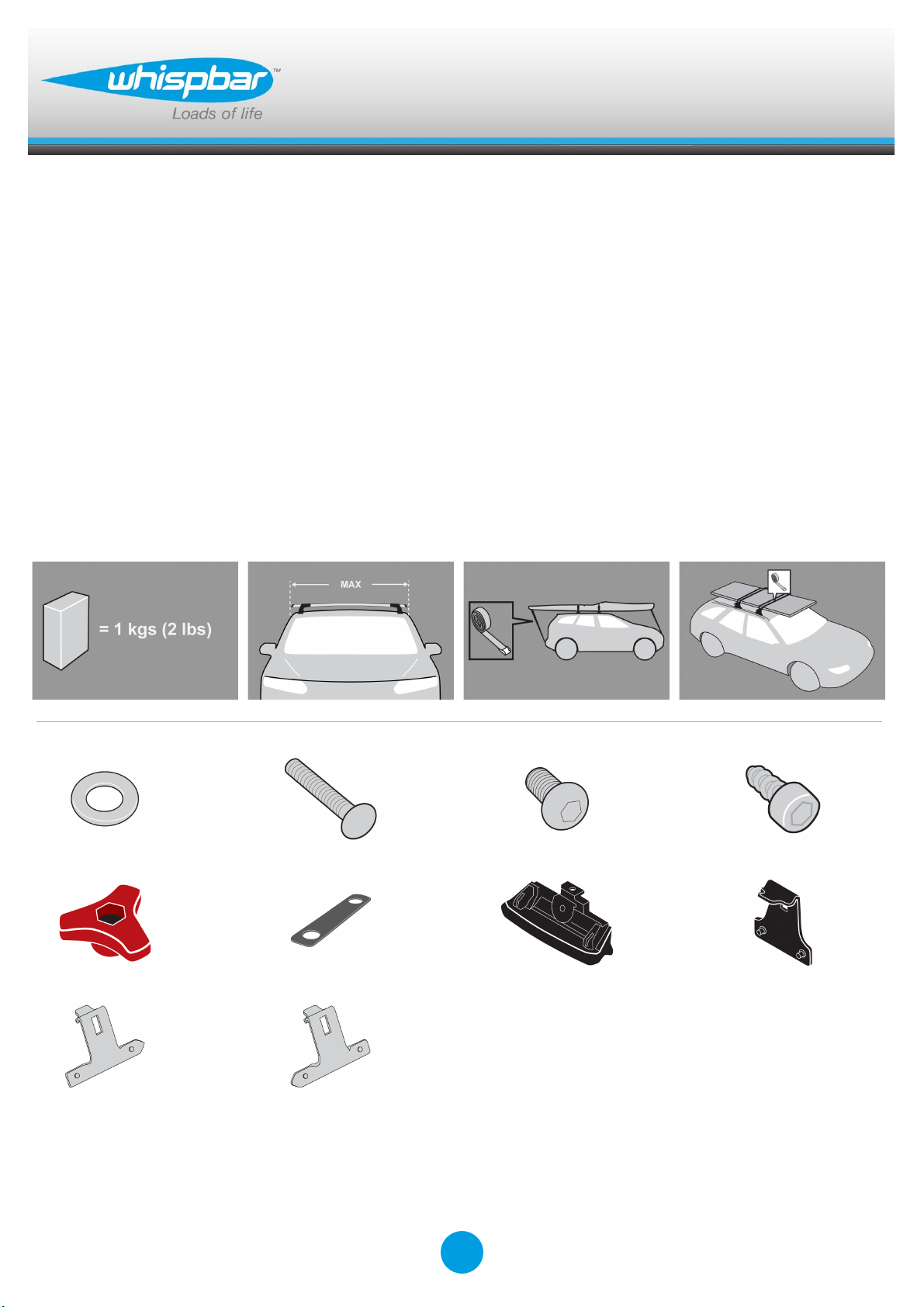

Whispbar K505W Bedienungsanleitung

FittingKit

K505W

Montageanleitung für

Basisträgersystem

Instrucciones de montaje para el

sistema de transporte.

Instructions de montage pour Basic

Carrier

Fitting Instructions for Basic Carrier

Monteringsanvisning for takstativ

Instruções de Montagem para

sistema de transporte.

Установочные Инструкции для

Поперечных Балок

x 4

x 8

x 4

x 2

x 1

Revision No:

FittingKit

K505W

MAX kgs (lbs)

W/P

WHD

Hyundai

ix35 , 5dr SUV 10-+

75 kgs (165 lbs)

FittingKit

K505W

Erstinstallation

Komponenten aus der Verpackung nehmen

und überprüfen. Setzen Sie sich mit Ihrem

Händler in Verbindung, sollten Teile fehlen

oder beschädigt sein!

Dieses Kit ist für die Typen A, B, C und D.

Dargestellt ist der Querträger des Typs A.

Die Anweisungen gelten aber auch für die

Typen B, C und D!

Abdeckungen mit Schlüsseln abnehmen.

FittingKit

K505W

Innensechskantschlüssel benutzen und

Stellschraube mit 10 Umdrehungen lösen.

Befestigungsschraube eindrücken und

Querträgerschenkel ausziehen. Siehe

Anweisungen für das Einstellen der

Querträger!

Sicherstellen, dass beide Enden der

Querträger gleich lang eingestellt sind (Maß

'x', s. Abb.).

Beide Stangen auf Länge einstellen. (Siehe

hierzu die Anleitung zum Einstellen der

Querträger!)

Wird an die bündige Dachreling geklemmt.

Stifte gehen in die Schiene.

FittingKit

K505W

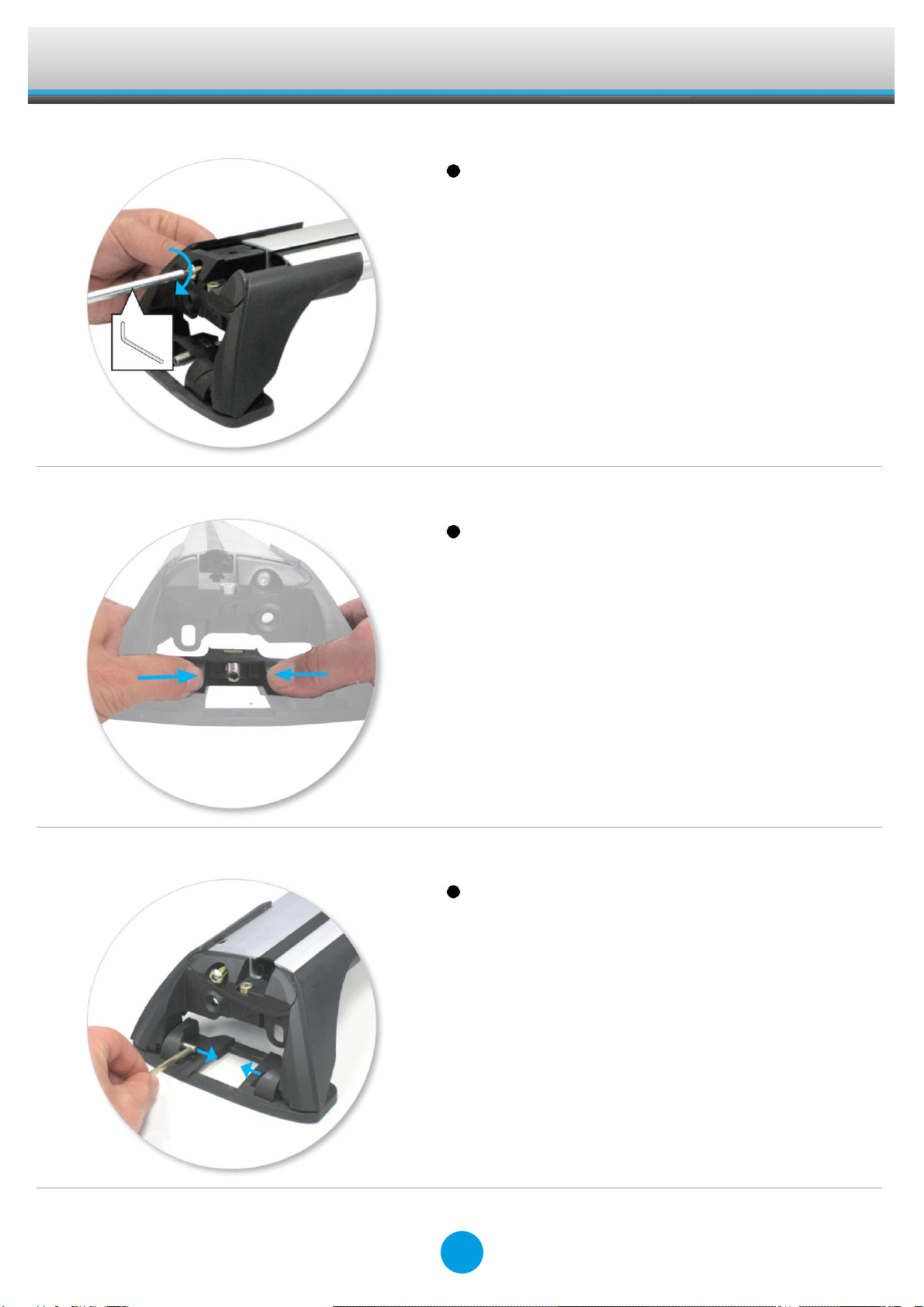

Stellschraube mit 5 Nm / 3.7 ft lb anziehen.

Klemmblock nach hinten drücken und so

entfernen.

Entfernen Sie beide Stifte aus jedem

Schenkel. Nutzen Sie als Hilfsmittel das

zugespitzte Ende des Schraubenschlüssels,

der sich unter der linken Abdeckung befindet.

FittingKit

K505W

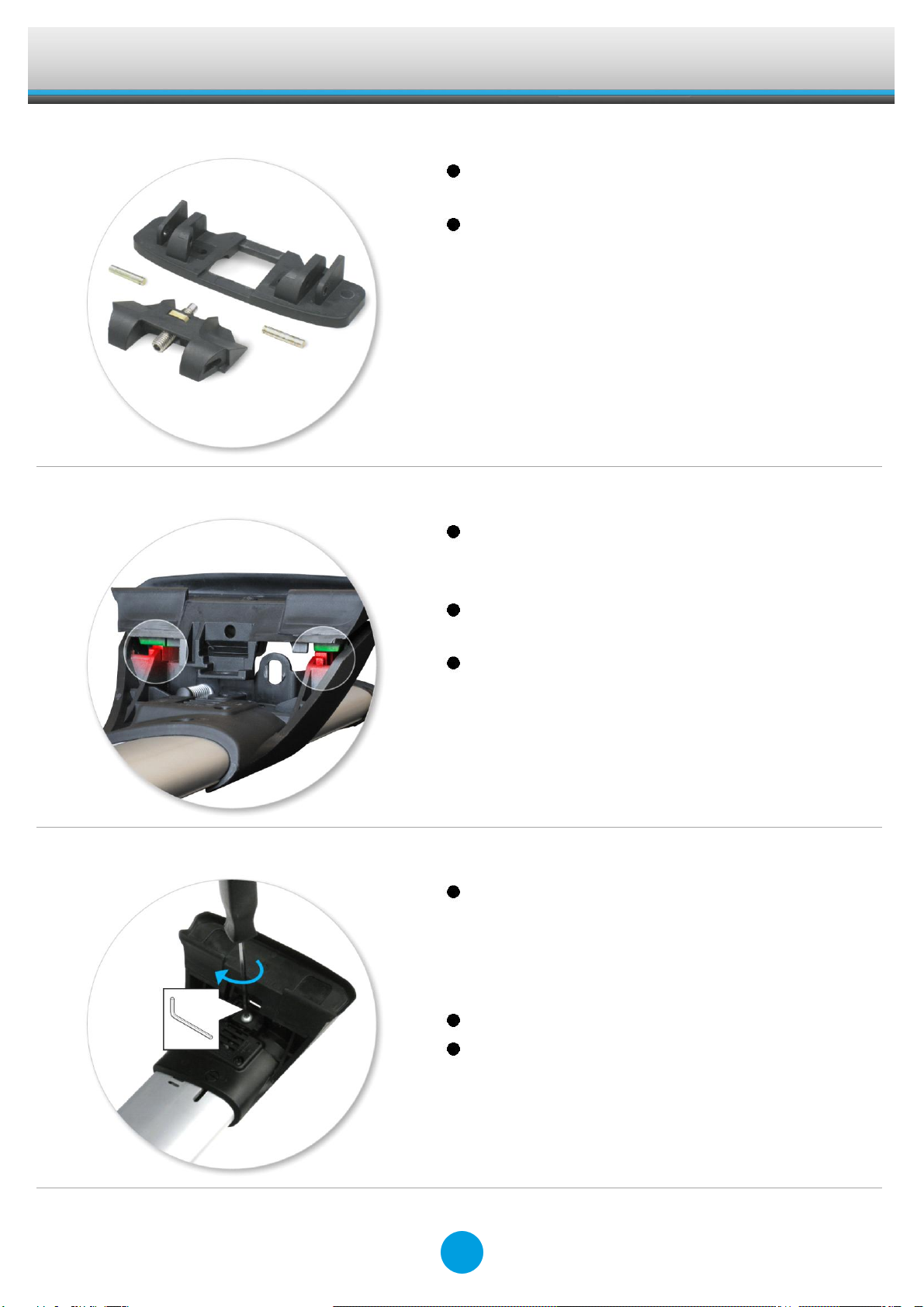

Fuß vom Schenkel nehmen. Lose Teile

sicher aufbewahren!

Montage bei allen Beinen wiederholen.

Vier Fußeinheiten auswählen (links und

rechts) und in die linken bzw. rechten

Gepäckträgerschenkel einsetzen.

Fuß aus dem Kit in den Schenkel setzen.

Einfach runter drücken!

Sicherstellen, dass der Fuß passgenau im

Schenkel sitzt.

Befestigen Sie den Aufbau mit der kurzen

Kopfschraube und einer Unterlegschraube

am Fuß (verwenden Sie hierzu den mit dem

Querträger mitgelieferten

Sechskantschlüssel).

Nicht zu fest anziehen!

Montage bei allen Beinen wiederholen.

FittingKit

K505W

Einheit mit zwei Schneidschrauben M5 x 12

mm auf dem Fuß sichern.

Nicht zu fest anziehen!

Befestigung

An jeder anvisierten Position zwei Löcher in

der Dachschiene suchen und Querträger

ungefähr über diese Löcher legen.

Platzieren Sie die Querstangen ungefähr

über diesen Löchern in den Dachführungen.

Achten Sie darauf, dass die Hinterkante des

Daches bündig mit der Hinterkante der

Dachreling des Fahrzeuges abschließt.

BITTE BEACHTEN: Ausschließlich vordere

Querträger

Achten Sie darauf, dass der Klemmpunkt

nach vorne Richtung Fahrzeug weist.

FittingKit

K505W

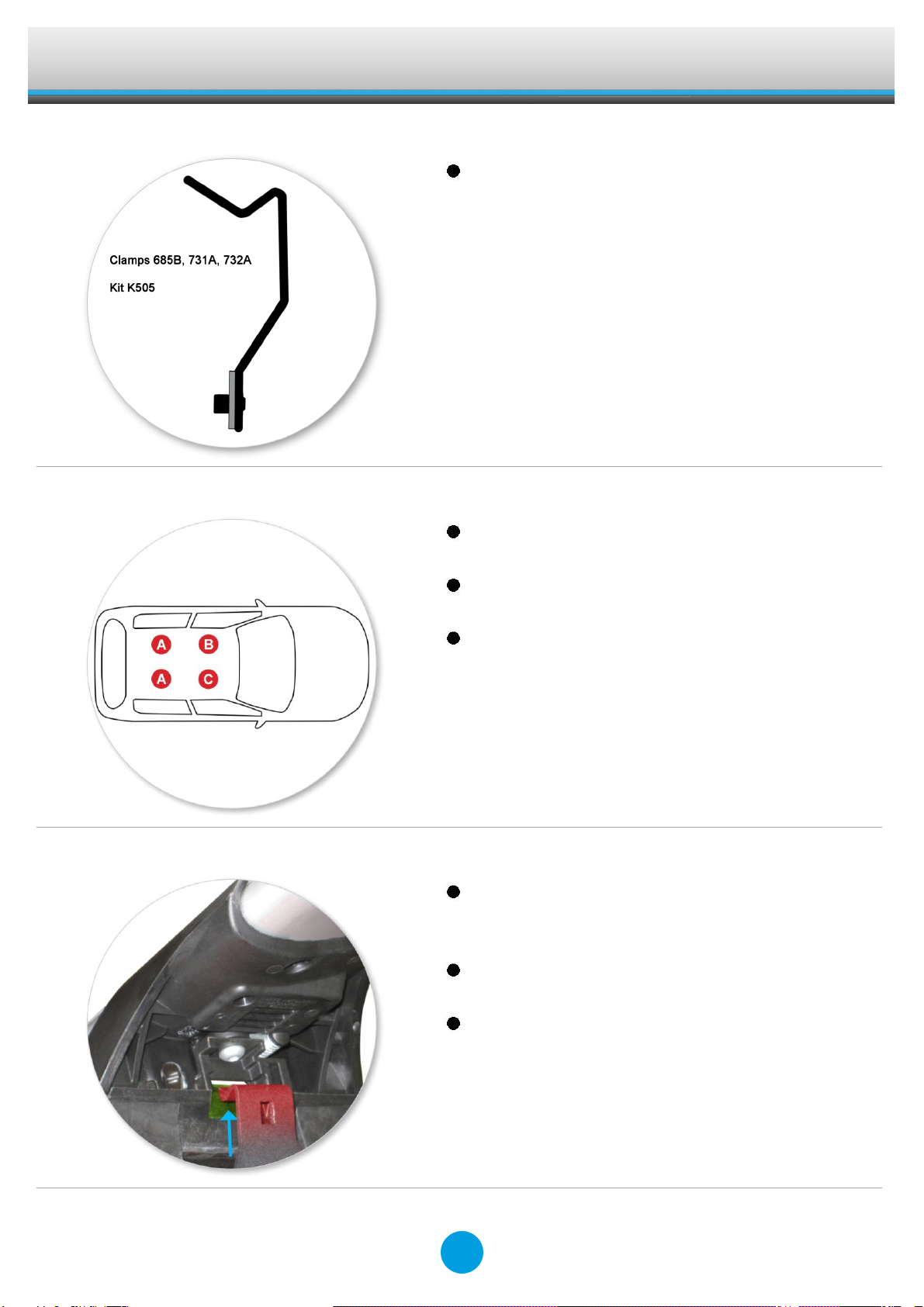

Sicherheitsstreifen wie gezeigt anbringen.

Wenn nötig, zurecht schneiden.

Es ist wichtig, die Klammern an der richtigen

Position am Fahrzeug anzubringen.

Die Buchstaben beziehen sich auf die in die

Klammern eingestanzten Teilenummern.

Klammer-Teilenummern:

A = 685B

B = 731A

C = 732A

Sicherstellen, dass die beiden Stifte der

Klammer richtig in die Öffnungen der

Dachschiene passen.

Legen Sie eine Hand auf den Fuß und üben

Sie Druck aus.

Klammern durch die Öffnungen im Fuß

stecken.

FittingKit

K505W

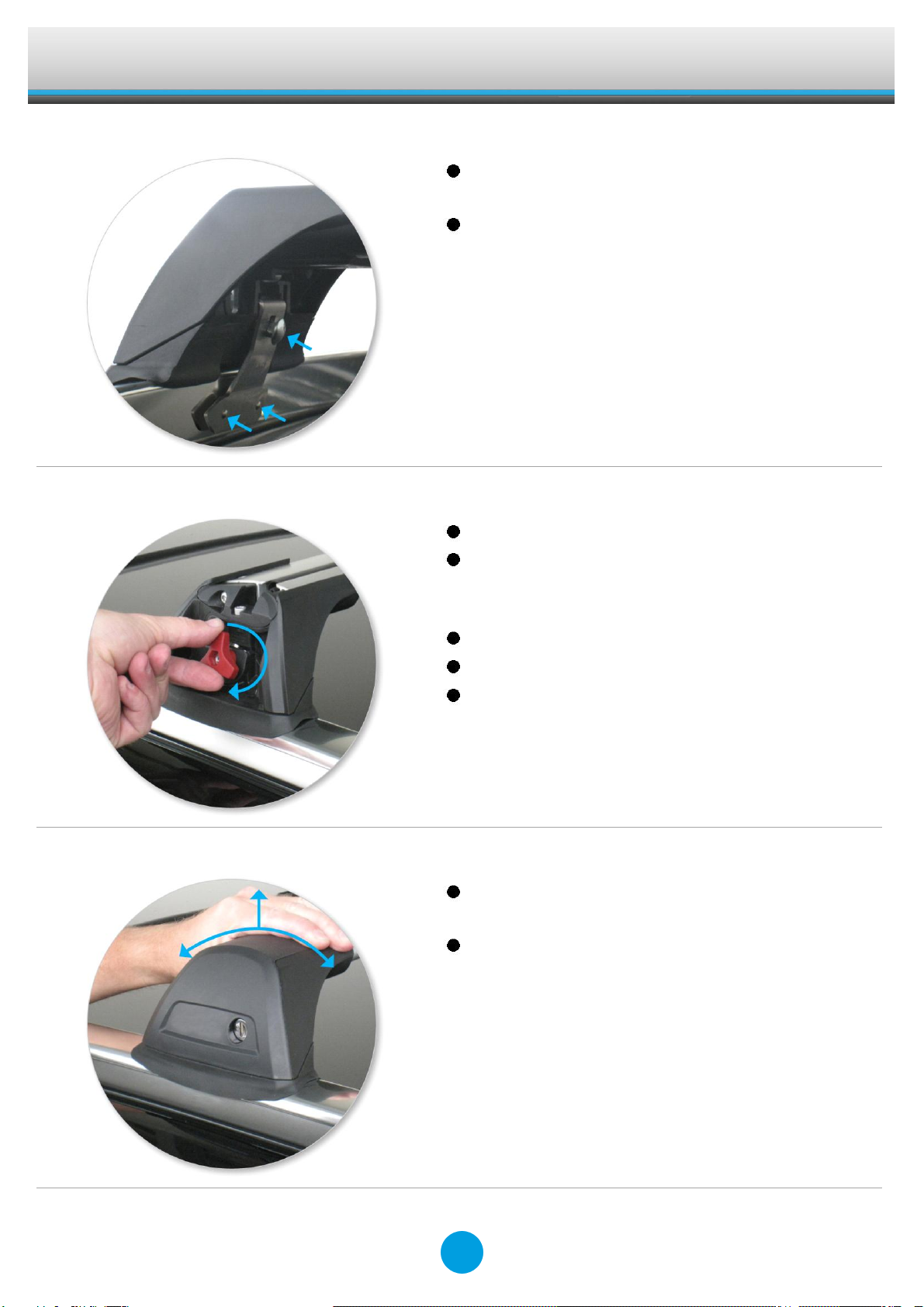

Schlossschraube durch Klammer und Fuß

stecken.

Sicherstellen, dass die beiden Stifte der

Klammer richtig in die Öffnungen der

Dachschiene passen.

Rote Flügelmutter festziehen.

Vergewissern Sie sich, dass sich der rote

Plastikknopf in der gezeigten Position

befindet, nachdem er ganz angezogen wurde.

Nicht zu fest anziehen!

Dies an allen vier Punkten wiederholen.

Sicherstellen, dass die Klammer korrekt in

das Innere der Schiene greift.

Abdeckungen aufsetzen und mit Schlüsseln

verschließen (s. Abb.).

Überprüfen ob die Querträger sicher am

Fahrzeug befestigt sind.

FittingKit

K505W

ACHTUNG! Schrauben regelmäßig auf festen Sitz

prüfen!
