Whispbar K598W Bedienungsanleitung
Fitting Kit
K598W
D
Montageanleitung für
Basisträgersystem
ES
Instrucciones de montaje para el
sistema de transporte.
F
Instructions de montage pour Basic
Carrier
GB
Fitting Instructions for Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para
sistema de transporte.
RU
Установочные Инструкции для
Поперечных Балок
x 4
x 4
x 4
1
Revision No:
2C
Fitting Kit
K598W
D

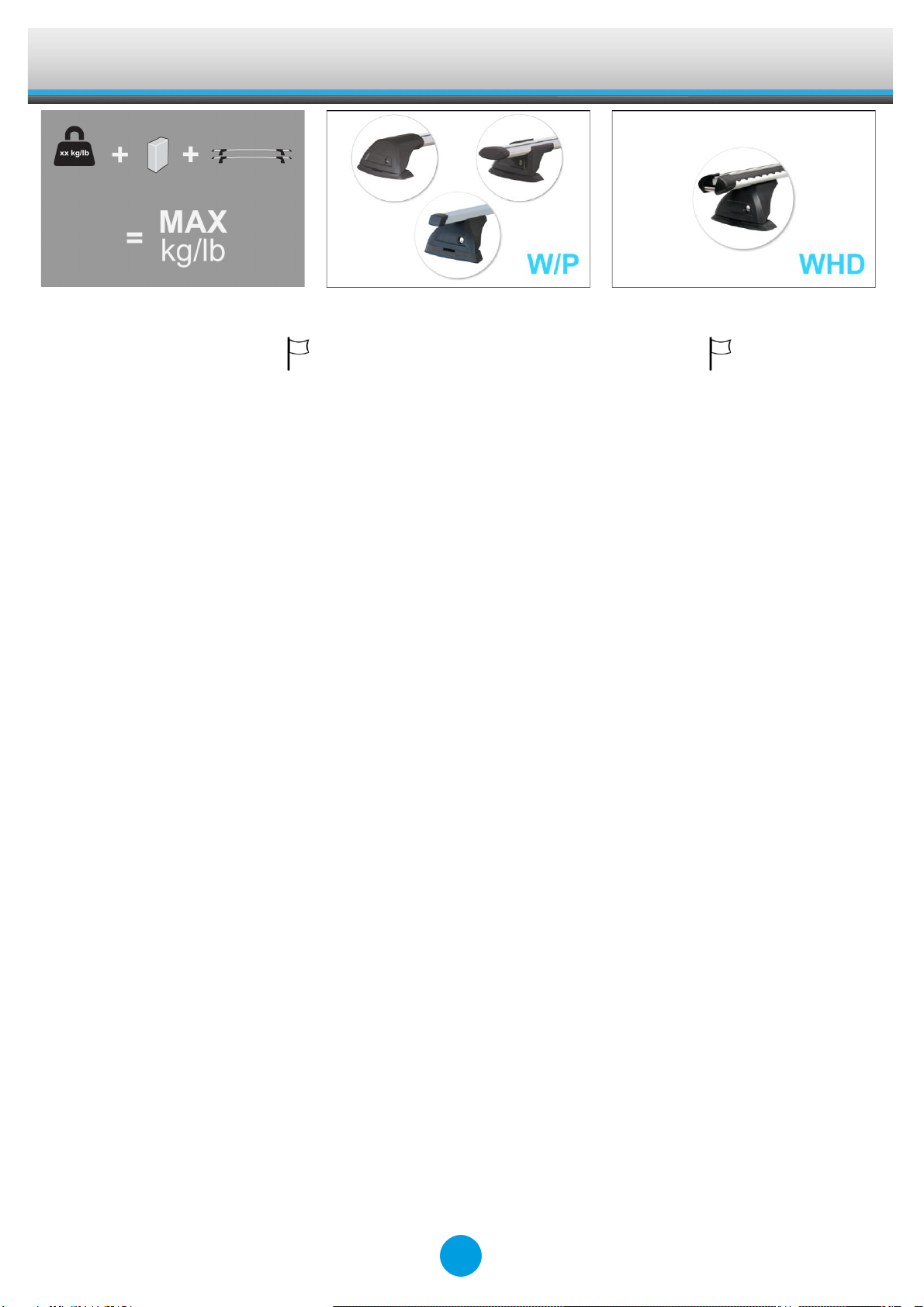

MAX lbs
MAX lbs
W/P
WHD
W/P
WHD
Chevrolet
Cruze , 5dr Hatch 01- 08
NZ
110
110
Holden
Cruze , 5dr Hatch 01- 08
AU
110
110
Suzuki
Ignis , 5dr Hatch 00- 06
EU
110
110
Ignis , 5dr Hatch 00- 06
AU
110
110
2
Fitting Kit
K598W
D

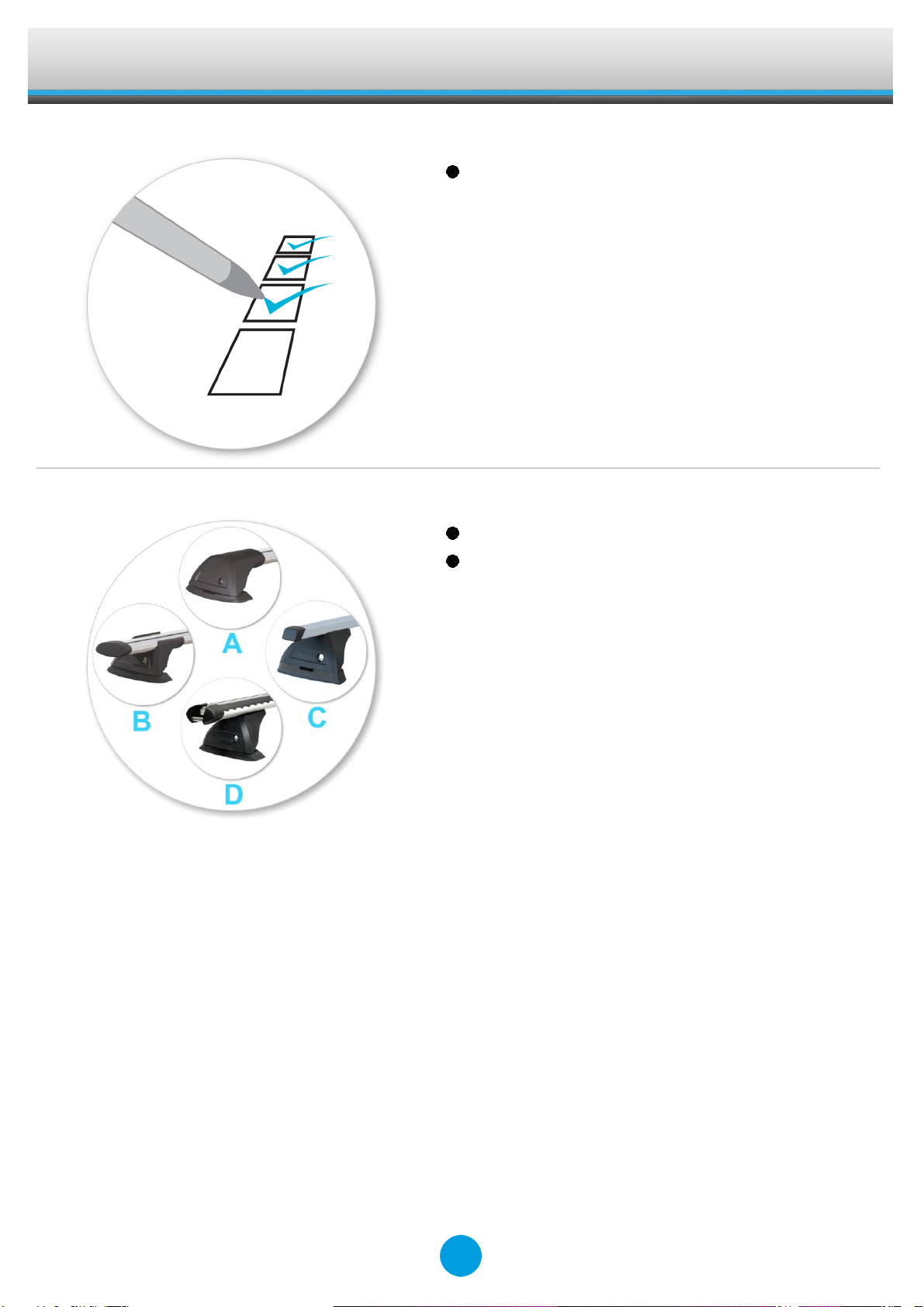

Erstinstallation
Komponenten aus der Verpackung nehmen
und überprüfen. Setzen Sie sich mit Ihrem
Händler in Verbindung, sollten Teile fehlen
oder beschädigt sein!
Dieses Kit ist für die Typen A, B, C und D.
Dargestellt ist der Querträger des Typs A.
Die Anweisungen gelten aber auch für die
Typen B, C und D!
BITTE BEACHTEN: die in dieser Anleitung
gezeigten Klammerillustrationen können von den
Klammern dieses Zubehörsatzes abweichen.
3
Fitting Kit
K598W
D
Abdeckungen mit Schlüsseln abnehmen.
Innensechskantschlüssel benutzen und
Stellschraube mit 10 Umdrehungen lösen.
Befestigungsschraube eindrücken und
Querträgerschenkel ausziehen. Siehe
Anweisungen für das Einstellen der
Querträger!
Sicherstellen, dass beide Enden der
Querträger gleich lang eingestellt sind (Maß
'x', s. Abb.).
4
Fitting Kit
K598W
D
Stellschraube entfernen.
Sicherheitsstreifen wie gezeigt anbringen.
Wenn nötig, zurecht schneiden.
An jedem Fuß eine Klammer befestigen.
ACHTUNG: Einige Klammern tragen
Hinweise zur Montageposition (z.B. "vorne
rechts").
5
Fitting Kit
K598W
D
Stellschraube so wieder einsetzen, dass sie
durch die Öffnung in der Klammer geht.
Stellschraube nicht wieder festziehen!
Gummidichtung aus dem Montagekit auf das
Fußteil stecken.
Achten Sie darauf, dass die Pads in die
Öffnungen unter den Füßen passen.
6
Fitting Kit
K598W
D
Befestigung
Wird direkt an die Dachkante unter den
Türen geklemmt
Im hinteren Teil dieser Bedienungsanleitung
finden Sie Informationen speziell für Ihr
Fahrzeug.
Setzen Sie den Querträger auf das
Fahrzeug. Der empfohlene Mindestabstand
zwischen den Trägern beträgt 700 mm
(sofern nicht anders angegeben).
Füße am Querträger so einstellen, dass sie
von den Enden der Querträger gleich weit
entfernt und die Klammern fest mit der
Karosserie verbunden sind.
Stellschraube mit 5 Nm / 3.7 ft lb anziehen.
7
Fitting Kit
K598W
D
Befestigungsschrauben an beiden Schenkeln
gleichmäßig anziehen.
Überprüfen ob die Querträger sicher am
Fahrzeug befestigt sind.
Abdeckungen aufsetzen und mit Schlüsseln
verschließen (s. Abb.).
8
Fitting Kit
K598W
D
ACHTUNG! Schrauben regelmäßig auf festen Sitz
prüfen!
9
Fitting Kit
K598W
D
Sicherheitshinweise & Tipps
Dach sowie alle Trägerflächen, die mit dem
Dach Kontakt haben reinigen.
Träger anhand der Montageanleitung
montieren. Alle Schritte unbedingt in der
richtigen Reihenfolge ausführen!
Wenn in der Anleitung nicht anders
angegeben, Querträger im Abstand von min.
700 mm montieren. Dies ist besonders für
lange Belastungen wichtig!
Bei jeder neuen Montage am Fahrzeug
prüfen, ob der Träger korrekt sitzt. Im
Zweifelsfalle bitte in der Montageanleitung
nachschauen und nachziehen!
Aufgrund der niedrigen Bauhöhen lassen
sich evtl. manche Schiebedächer und
Radioantennen nicht mehr benutzen.
Dachträger nicht eigenmächtig modifizieren!
Max. zulässige Zuladung in der
Bedienungsanleitung des Fahrzeugs
beachten! Sollte die max. zulässige Dachlast
des Fahrzeugs gem. Herstellerangaben
niedriger sein, darf diese auf keinen Fall
überschritten werden!
Lasten sollten seitlich nicht überstehen und
gleichmäßig auf dem Träger verteilt sein; der
Masseschwerpunkt sollte so niedrig wie
möglich liegen.
Lange Lasten sollten mit nichtelastischen
Gurten an Front und Heck des Fahrzeugs
gesichert werden.
Gegenstände mit spitzen Enden (Ski) sollten
mit den Spitzen nach hinten transportiert
werden.
Bei Lasten mit losen oder abnehmbaren
Teilen diese vor dem Beladen entfernen.
Sicherstellen, dass alle Lasten ausreichend
mit nichtelastischen Gurten gesichert sind.
Während längerer Fahrten regelmäßig
überprüfen!
