Yakima CopperHead Bedienungsanleitung

1033568C - 1/18

CROSSBAR SPREAD

IMPORTANT WARNING

IT IS CRITICAL THAT ALL YAKIMA RACKS AND ACCESSORIES BE PROPERLY AND SECURELY ATTACHED TO YOUR VEHICLE. IMPROPER ATTACHMENT COULD RESULT IN AN AUTOMOBILE

ACCIDENT, AND COULD CAUSE SERIOUS BODILY INJURY OR DEATH TO YOU OR TO OTHERS. YOU ARE RESPONSIBLE FOR SECURING THE RACKS AND ACCESSORIES TO YOUR CAR,

CHECKING THE ATTACHMENTS PRIOR TO USE, AND PERIODICALLY INSPECTING THE PRODUCTS FOR ADJUSTMENT, WEAR, AND DAMAGE. THEREFORE, YOU MUST READ AND

UNDERSTAND ALL OF THE INSTRUCTIONS AND CAUTIONS SUPPLIED WITH YOUR YAKIMA PRODUCT PRIOR TO INSTALLATION OR USE. IF YOU DO NOT UNDERSTAND ALL OF THE INSTRUCTIONS

AND CAUTIONS, OR IF YOU HAVE NO MECHANICAL EXPERIENCE AND ARE NOT THOROUGHLY FAMILIAR WITH THE INSTALLATION PROCEDURES, YOU SHOULD HAVE THE PRODUCT INSTALLED BY A

PROFESSIONAL INSTALLER. Part #1033568 Rev.C

END CAP (1X)

LOCKING SKEWER (1X)

WHEEL STRAP (1X) COVER (1X)

HEX KEY (1X)

SNAP AROUND (1X)

CARRIAGE BOLT (1X)

WRENCH (1X)

POD

SCREWS

(3X)

Round Bar &

Square Bar

Load

Min. - Max.

Crossbar

Spread*

16" - 42"

41cm - 107cm

35 lbs./bike

16kg/bike

1 or more

bikes

Limits

Type of

Rack

Forks with

Safety Tabs

DESIGNED FOR FORKS

WITH SAFETY TABS.

DO NOT EXCEED RACK WEIGHT LIMITS!

*CROSSBAR SPREAD

Your crossbar spread is

the distance between

the crossbars.

1033568C - 2/18

SEPARATE THE SKEWER’S SHAFT FROM ITS HANDLE.

Assemble fork pod; secure wheel tray.

Open handle.

Hold the adjustment knob. Turn handle

clockwise to remove the shaft.

Assemble the

two halves of the

pod loosely onto

the crossbar.

POSITION THE WHEEL TRAY

ONTO YOUR CROSSBARS.

Insert bolt head

into slot in tray.

Attach SnapAround.

ROUND

BARS

SLIDE WHEEL STRAP

INTO TRAY.

Insert bolt

threads into

square hole in

bracket.

Attach hex key

and tighten. Strap may need

to be installed

before bolt and

hex key.

Pod cover

must be in

place at all

times for safe

operation of

bike carrier.

Use the supplied 5mm hex

wrench to tighten the screws.

Tighten until

there is no

longer a gap.

USE EXTREME FORCE WHEN TIGHTENING THE LEVER IN STEP 12. TEST THE INSTALLATION!

Reattach the

pod cover.

If you have square bars, see page

4 for SnapAround instructions.

1033568C - 3/18

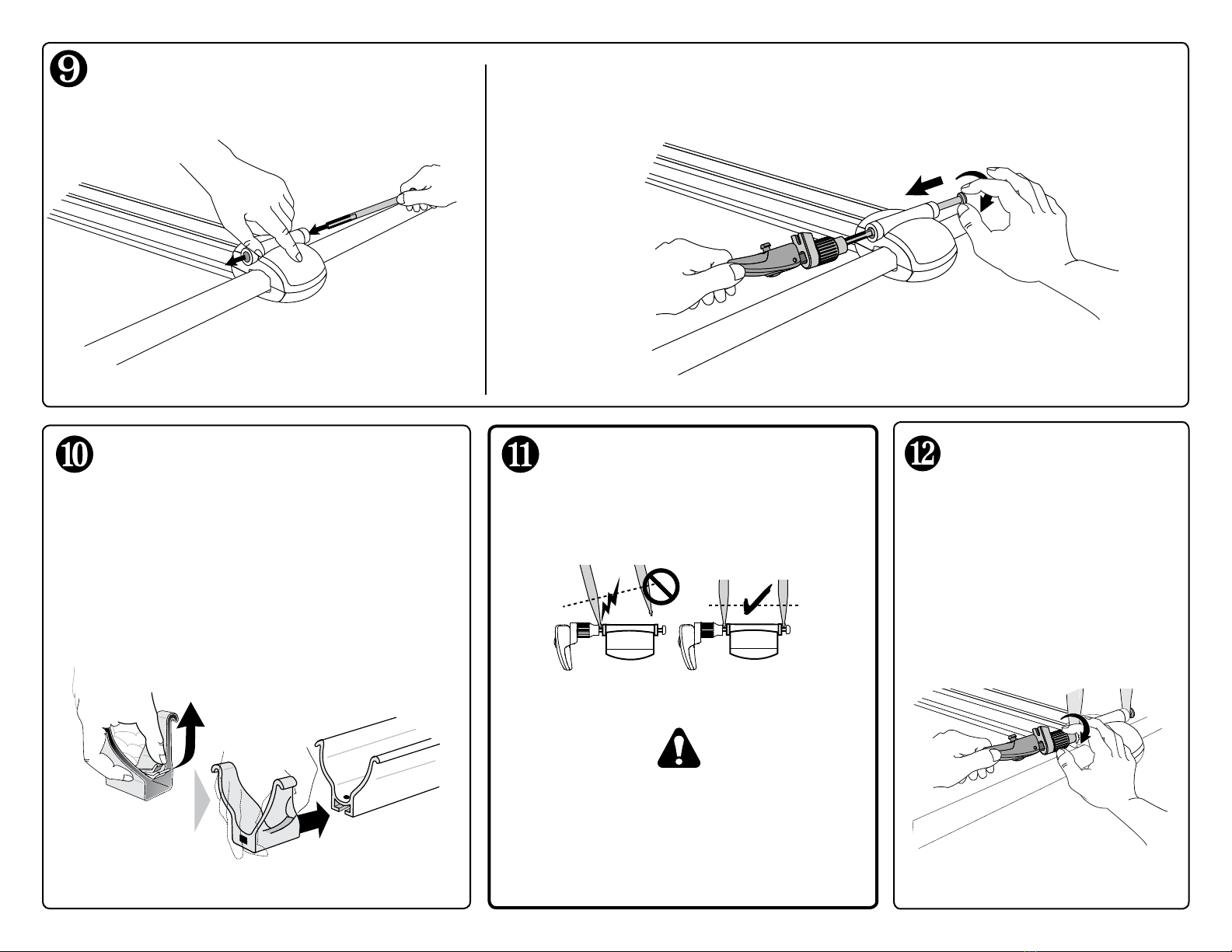

INSTALL SKEWER.

Hold the shaft at the far end. Join the handle

with the shaft, turn the shaft counter-clockwise.

NOTE: Adjustment knob will turn with shaft.

With lever open,

tighten adjustment

knob clockwise until

the lever closes with

FIRM resistance.

NOTE: Shaft will turn

with adjustment knob.

Skewer direction is your choice:

Consider lock access.

Insert the shaft while applying

pressure to the pod cover.

INSTALL TRAY END CAP.

• Lift the tab upward and push the cap

into place.

• Release the tab after the cap is fully

engaged to the tray end.

• Make sure the cap is engaged.

Set the bicycle forks

vertically onto the skewer.

Prevent damage to

your forks!

Use extra caution when installing, or

removing bikes with CARBON FIBER

FORKS. Fork tips can crack, or bend if

bike is not loaded vertically.

Load your bike.

1033568C - 4/18

CLOSE THE LEVER.

It should close with FIRM RESISTANCE against the forks.

TEST YOUR

INSTALLATION! If forks

can move in the mount,

open the lever and

tighten the adjustment

knob more.

Your bike’s forks are

secure ONLY after

the lever closes with

SOLID RESISTANCE.

• SKS ® Lock Cores are optional.

• To install SKS ® Lock Cores,

refer to lock instructions.

• To purchase lock cores visit

www.yakima.com or your local

Yakima dealer.

Pull the strap

through wheel

spokes.

Insert the strap

end behind the

red button. Check your wheel

and tighten the

strap if necessary.

SECURE THE REAR WHEEL.

Tighten strap by

lifting the red tab up.

Release the

strap by pushing

the button.

LOCK THE COPPERHEAD.

SNAPAROUNDS... Remove the tabs with

scissors or pliers.

If you have square

bars, loosen the

tabs by bending

them repeatedly. Continue to step 3 of accessory instructions...

R8A9N1D

ºC ºF

If forks move out of the skewer —

Open lever and tighten the brass

wheel slightly. You may need to

loosen or tighten the brass wheel

so that lever closes ﬁrmly with

resistance.

If the wheel is loose in the tray —

Pull down on the strap end. Some bike

wheels may be too narrow to allow

a tight ﬁt. Slide

the strap in the

tray until it rests

against the rim.

If pod can slide —

Remove the skewer and pod cover,

and tighten the screws. Always

replace the pod cover.

• This bike carrier is designed for bikes that use standard 100mm x 9mm quick release front hubs. Do

not carry bikes with other hub standards (qr15, all thru-axles, maverick, lefty, etc.) Without approved

adapters.

• Bicycle fork must be equipped with safety tabs. Removal or alteration of safety tabs will void warranty

when used with this carrier.

• Failure to properly install, adjust, use, and maintain the quick release mechanism on this carrier may

result in damage to the vehicle and bike as well as serious personal injury.

• Any modiﬁcation to bike dropouts can cause insufﬁcient fork mount clamping pressure and may result

in damage or loss of bike.

• Do not carry bikes with disk wheels, wheels covers, baby seats, panniers, bike covers or motors.

• Do not carry tandem or recumbent bicycles.

• Off-road driving is not recommended.

• Not all forks are compatible with Yakima mounts. If your fork has a unique feature or design that

prevents the mount from being used in accordance with these instructions, do not use it.

READ THESE WARNINGS:

TEST THE STABILITY OF THE INSTALLATION BY TUGGING ON FORK LEG.

1033568C - 5/18

35 lbs. (16Kg)/

=35 lbs.

(16Kg)

per bike

1033568C - 6/18

IF YOU NEED FURTHER TECHNICAL ASSISTANCE OR REPLACEMENT PARTS:

Please contact your dealer or call us at (888) 925-4621, Monday through Friday, 7:00am to 5:00pm Paciﬁc time.

THIS PRODUCT IS COVERED BY YAKIMA’S

“LOVE IT TILL YOU LEAVE IT” LIMITED LIFETIME WARRANTY

TO OBTAIN A COPY OF THIS WARRANTY, GO ONLINE TO

WWW.YAKIMA.COM OR EMAIL US AT YAKWARRANTY@

YAKIMA.COM, OR CALL (888) 925-4621

Attachment hardware can loosen over time.

Check before each use, and tighten if necessary.

Failure to perform safety checks can result in

property damage, personal injury, or death.

Use non-water soluble lubricant on bolts. Use a soft cloth with water and mild detergent

to clean plastic parts. Not recommended for use with drive through car washes.

WEIGHT LIMITS

KEEP THESE INSTRUCTIONS!

WARNING

REPLACEMENT PARTS

MAINTENANCE

1033568C - 7/18

CROSSBAR SPREAD

AVERTISSEMENT IMPORTANT:

IL EST IMPÉRATIF QUE LES PORTE-BAGAGES ET LES ACCESSOIRES YAKIMA SOIENT CORRECTEMENT ET SOLIDEMENT FIXÉS AU VÉHICULE. UN MONTAGE MAL RÉALISÉ POURRAIT

PROVOQUER UN ACCIDENT D’AUTOMOBILE, QUI POURRAIT ENTRAÎ NER DES BLESSURES GRAVES OU MÊME LA MORT, À VOUS OU À D’AUTRES PERSONNES. VOUS ÊTES

RESPONSABLE DE L’INSTALLATION DU PORTE-BAGAGES ET DES ACCESSOIRES SUR VOTRE VÉHICULE, D’EN VÉRIFIER LA SOLIDITÉ AVANT DE PRENDRE LA ROUTE ET DE LES

INSPECTER RÉGULIÈREMENT POUR EN CONTRÔLER L’ÉTAT, L’AJUSTEMENT ET L’USURE. VOUS DEVEZ DONC LIRE ATTENTIVEMENT TOUTES LES INSTRUCTIONS ET TOUS LES AVERTISSEMENTS

ACCOMPAGNANT VOTRE PRODUIT YAKIMA AVANT DE L’INSTALLER ET DE L’UTILISER. SI VOUS NE COMPRENEZ PAS TOUTES LES INSTRUCTIONS ET TOUS LES AVERTISSEMENTS, OU SI VOUS

N’AVEZ PAS DE COMPÉTENCES EN MÉCANIQUE ET NE COMPRENEZ PAS PARFAITEMENT LA MÉTHODE DE MONTAGE, VOUS DEVRIEZ FAIRE INSTALLER LE PRODUIT PAR UN PROFESSIONNEL.

Barres

rondes ou

carrées

Charge

Distance

mini – maxi

entre barres

transversales*

16" - 42"

41cm - 107cm

35 lb/vélo

16 kg/vélo

1 vélos

ou plus

Limites

Type de

porte-

bagage

NE PAS DÉPASSER LA LIMITE DE CHARGE DU PORTE-BAGAGE !

*DISTANCE ENTRE LES

BARRES TRANSVERSALES

La distance entre les barres

transversales c’est… la

distance entre les barres

transversales !

GARNITURE

D’EXTRÉMITÉ (X 1)

AXE À SERRAGE RAPIDE

VERROUILLABLE (X 1)

SANGLE DE ROUE (X 1) COUVERCLE (X 1)

ÉCROU À

AILETTES (X 1)

COLLIER

SNAPAROUND (X 1)

BOULON À TÊTE

BOMBÉE (X 1)

CLÉ (X 1)

VIS DU

BLOC DE

FIXATION

(X 3)

Fourche

avec ergots

de sécurité

CONçU POUR LES

FOURCHES MUNIES

D’ERGOTS DE SÉCURITÉ.

1033568C - 8/18

SÉPARER L’AXE DE SON LEVIER.

Tenir la molette de réglage.

Tourner la poignée vers la

droite pour enlever l’axe.

Ouvrir le levier.

Assembler le bloc de xation de la fourche; xer le prolé.

Assembler les

deux moitiés du

bloc de ﬁxation

de la fourche

sur la barre

transversale,

mais sans les

serrer.

DÉPOSER LE PROFILÉ SUR LES

BARRES TRANSVERSALES.

Poser le

couvercle

du bloc de

ﬁxation.

Glisser la tête du

boulon dans la

fente du proﬁlé.

Poser le collier voulu.

BARRES

RONDES

ENGAGER LA SANGLE DE

ROUE SUR LE PROFILÉ.

Engager le

ﬁletage du

boulon dans le

trou carré du

collier.

Mettre l’écrou à

ailettes en place

et le serrer. Il faudra peut-être

poser la sangle

avant le boulon et

l’écrou à ailettes.

Le couvercle

du bloc de

ﬁxation doit

obligatoirement

être en place

pour assurer

la sécurité du

porte-vélo.

Serrer les vis à l’aide de la clé

hexagonale de 5 mm fournie.

Serrer jusqu’à ce

qu’il n’y ait plus

de jeu entre les

moitiés du bloc de

ﬁxation.

RABATTRE LE LEVIER DE L’AXE EN EMPLOYANT UN MAXIMUM DE FORCE À L’OPÉRATION 12. VÉRIFIER LA

SOLIDITÉ DU MONTAGE!

Si les barres sont carrées, voir les instructions

concernant les SnapAround en page 4.

1033568C - 9/18

METTRE L’AXE EN PLACE.

On peut poser l’axe dans un sens ou dans

l’autre ; tenir compte de l’accès à la serrure.

Insérer l’axe à serrage rapide tout en appuyant

sur le couvercle du bloc de ﬁxation.

Tenir l’axe par le bout. Réunir la poignée et

l’axe en tournant l’axe vers la gauche.

REMARQUE : la molette de réglage tournera avec l’axe.

Avec le levier en position ouverte,

serrer la molette vers la droite

jusqu’à ce que le levier se rabatte

avec une BONNE résistance.

REMARQUE : l’axe tournera

avec la molette de réglage.

POSER LA GARNITURE

D’EXTRÉMITÉ DU PROFILÉ.

• Relever la patte et enfoncer la

garniture en place.

• Relâcher la patte une fois la garniture

complètement enfoncée.

• Vérier que la garniture est bien xée.

Charger le vélo:

Engager la fourche du vélo verticalement

sur l’axe à serrage rapide.

Attention de ne pas

endommager la fourche!

Faire particulièrement attention quand

on charge ou décharge des vélos À

FOURCHE EN FIBRE DE CARBONE. Les

pattes de la fourche pourraient casser

ou plier si le vélo n’est pas chargé

verticalement.

1033568C - 10/18

RABATTRE LE LEVIER.

Il devrait de fermer avec une BONNE RÉSISTANCE contre la fourche.

TESTER L’INSTALLATION

! Si la fourche peut

bouger dans le bloc,

ouvrir le levier et serrer

la molette un peu plus.

La fourche du

vélo n’est bien

retenue QUE SI

le levier se rabat

avec une BONNE

RÉSISTANCE.

• Les serrures SKS® sont vendues en

option.

• Pour poser les serrures SKS®, suivre les

instructions qui les accompagnent.

• Pour acheter des serrures, consulter

le site www.yakima.com ou votre

dépositaire Yakima.

VERROUILLER LE PORTE-VÉLO.

Passer la

sangle entre

les rayons de

la roue.

Glisser le bout

de la sangle

derrière le

bouton rouge. Vériﬁer le

positionnement de

la roue et resserrer

la sangle au

besoin.

FIXER LA ROUE ARRIÈRE.

Serrer la sangle en

relevant la patte rouge.

Libérer la

sangle en

appuyant sur le

bouton rouge.

COLLIERS SNAPAROUND… Enlever les cales avec des

ciseaux ou des pinces.

Si les barres sont

carrées, assouplir

les cales en les

pliant plusieurs fois.

Continuer par l’opération 3 des instructions…

Andere Handbücher für CopperHead

Inhaltsverzeichnis

Sprachen:

Andere Yakima Autozubehör Handbücher

Yakima

Yakima Safety Pole Bedienungsanleitung

Yakima

Yakima K1011 Bedienungsanleitung

Yakima

Yakima BOA Bedienungsanleitung

Yakima

Yakima SUPDawg Bedienungsanleitung

Yakima

Yakima RAILBAR COVER AND LATCH FIX KIT Bedienungsanleitung

Yakima

Yakima Highroad Bedienungsanleitung

Yakima

Yakima Q10 Bedienungsanleitung

Yakima

Yakima LANDING PAD 17 Bedienungsanleitung

Yakima

Yakima SpaceCadet Bedienungsanleitung

Yakima

Yakima HullRaiser Bedienungsanleitung

Yakima

Yakima RoadShower 4G Bedienungsanleitung

Yakima

Yakima Q41 Bedienungsanleitung

Yakima

Yakima RailGrab 2 Bedienungsanleitung

Yakima

Yakima SkyBox 12 Bedienungsanleitung

Yakima

Yakima FatCat 4 Bedienungsanleitung

Yakima

Yakima BaseClip 133 Bedienungsanleitung

Yakima

Yakima Universal QR Locking Skewer Bedienungsanleitung

Yakima

Yakima K1180 Bedienungsanleitung

Yakima

Yakima K386 Bedienungsanleitung

Yakima

Yakima GEAR BOXES Bedienungsanleitung

Yakima

Yakima K173W Bedienungsanleitung

Yakima

Yakima BowDown Bedienungsanleitung

Yakima

Yakima HighSpeed Bedienungsanleitung

Yakima

Yakima LockNLoad Flush Rail Mounting Kit Bedienungsanleitung

Beliebte Autozubehör Handbücher anderer Marken

James Baroud

James Baroud Odyssey Bedienungsanleitung

Motorola

Motorola i50sx Bedienungsanleitung

Feniex

Feniex T3 Bedienungsanleitung

Renault

Renault 77 11 423 180 Bedienungsanleitung

Kia

Kia E8300-4D000 Bedienungsanleitung

Brink

Brink 756843 Bedienungsanleitung

Whispbar

Whispbar K085W Bedienungsanleitung

v.link

v.link CI-VL2-PC-HSD Bedienungsanleitung

Viking

Viking Stack-Rack Kurzanleitung zur Einrichtung

Aries

Aries 203015 Bedienungsanleitung

Choetech

Choetech AT0005 Bedienungsanleitung

ZZ2

ZZ2 ZZAIR-PRO Bedienungsanleitung

Holman

Holman 4A80L Bedienungsanleitung

Thule

Thule 2075 Bedienungsanleitung

Motorola

Motorola T325 Bedienungsanleitung

TAUBENREUTHER

TAUBENREUTHER 16-3950 Installationsanleitung

DV8

DV8 FBJL-02 Bedienungsanleitung

Prorack

Prorack K1163 Bedienungsanleitung
