Zortrax M200 Bedienungsanleitung

Extruder PCB Replacement

SOURCE:

https://support.zortrax.com/extruder-pcb-replacement/

page 1 / 14

Table Of Content

Unloading the Material 4

Unplugging the Power Cable 5

Material Guide Removal 6

Unplugging the Extruder Cable 7

Unplugging all Cables from the Extruder PCB 8

Unscrewing the Extruder PCB 9

Extruder PCB Assembly 10

Plugging all Cables into the Extruder PCB 11

Plugging the Extruder Cable 12

Material Guide Installation 13

Plugging the Power Cable 14

page 2 / 14

The extruder PCB is responsible for transferring signal and voltage from the

motherboard to all extruder components, including fans, heater&thermocouple

and extruder motor. Therefore, if you notice problems with the extruder, such as

extrusion or heating issues, or if the extruder motor sprocket wheel is making

clicking sounds, at first you should check whether all components plugged into

the extruder PCB are functioning properly. If everything seems to be in order, but

the problems continue, the extruder PCB should be replaced. This manual

provides the correct replacement procedure.

If you have the extruder PCB v1, you also have to replace the hotend and

heater&thermocouple.

The following manual shows the M200 repair work. For the M300, these procedures are

the same.

page 3 / 14

Unloading the Material

From the main menu select Material and then Unload the material option. The extruder

will start to heat up automatically. Once it is hot, the motor will start to unload the

material.

page 4 / 14

Unplugging the Power Cable

Turn off the printer and unplug the power cable.

page 5 / 14

Material Guide Removal

Detach the material guide from the extruder cover. Next, separate the guide from the

extruder cable.

page 6 / 14

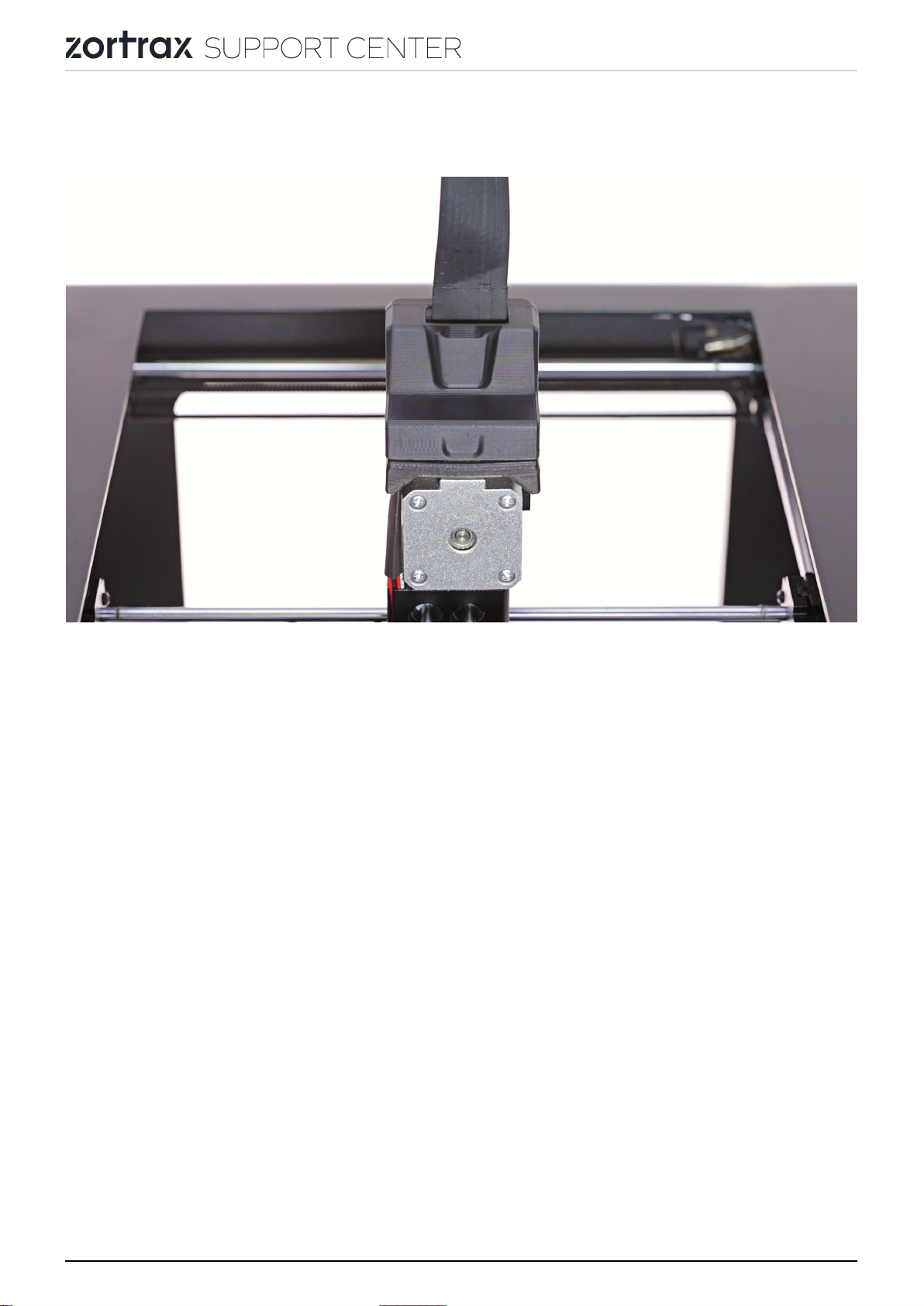

Unplugging the Extruder Cable

Detach the extruder upper printed cover and unplug the extruder cable.

page 7 / 14

Unplugging all Cables from the Extruder PCB

Unplug all the cables from the extruder PCB.

page 8 / 14

Unscrewing the Extruder PCB

Unscrew the two screws that secure the extruder PCB using a 2mm Allen key. Remove

the PCB from the extruder.

page 9 / 14

Extruder PCB Assembly

Place the extruder PCB in its place and secure it with the two screws.

page 10 / 14
