WARNING ADVERTENCIA AVERTISSEMENT

Unit can tip over causing severe injury

or death.

Anchor unit to stud or wall.

DO NOT allow children to climb on unit.

Put heavy items on lower shelves or drawers.

Read and follow all assembly instructions.

Este mueble puede caerse por encima

causando daño serio o la muerte

Anolar el mueble a un espárrago muro.

NO dejar que los niños suben por encima del mueble.

Poner los articulos mas pesados en los tableros o cajones inferiores.

Leer y sequir todos de los instucciones para el montaje.

L'unité peut basculer et causer des

blessures graves ou la mort.

Fixez l'unité au mur ou à un montant.

Ne laissez PAS les enfants grimper sur le meuble

Déposez les pièces lourdes sur les tablettes ou tiroirs

du bas.

Lire et suivre toutes les instructions d'assemblage.

STOP

ALTO

ARRÊT

DO NOT RETURN PRODUCT TO THE STORE

NO REGRESAS ESTA PRODUCTO A LA TIENDA

NE RETOURNEZ PAS LE PRODUIT AU MAGASIN

Individual stores do not stock parts.

Las tiendas no tiene partes.

Les magasins individuels ne gardent pas de pièces.

If a part is missing or damaged, please visit our website or call our toll-free customer

service line. We will gladly ship your replacement parts FREE of charge.

Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o

llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos

sus repuestos sin cargo adicional, serán totalmente gratis.

Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez

sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de

rechange GRATUITEMENT.

Need Parts or

Assistance? Nesacitas partes o

Asistancia? Besoin de Pièces ou

d'assistance?

WWW.AMERIWOOD.COM/PARTS

or call toll free:

o llame a nuestra línea gratis:

ou appelez sans frais: 1-800-489-3351

For prompt, reliable service; please have your assembly manual ready.

Para servicio mas rapido y reliable por favor tenga esta manual listo.

Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en

main.

-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-

B345661213PCOM1

5661213PCOM

Please Recycle

Recicle Por Favor

Réutilisez SVP

B345661213PCOM1

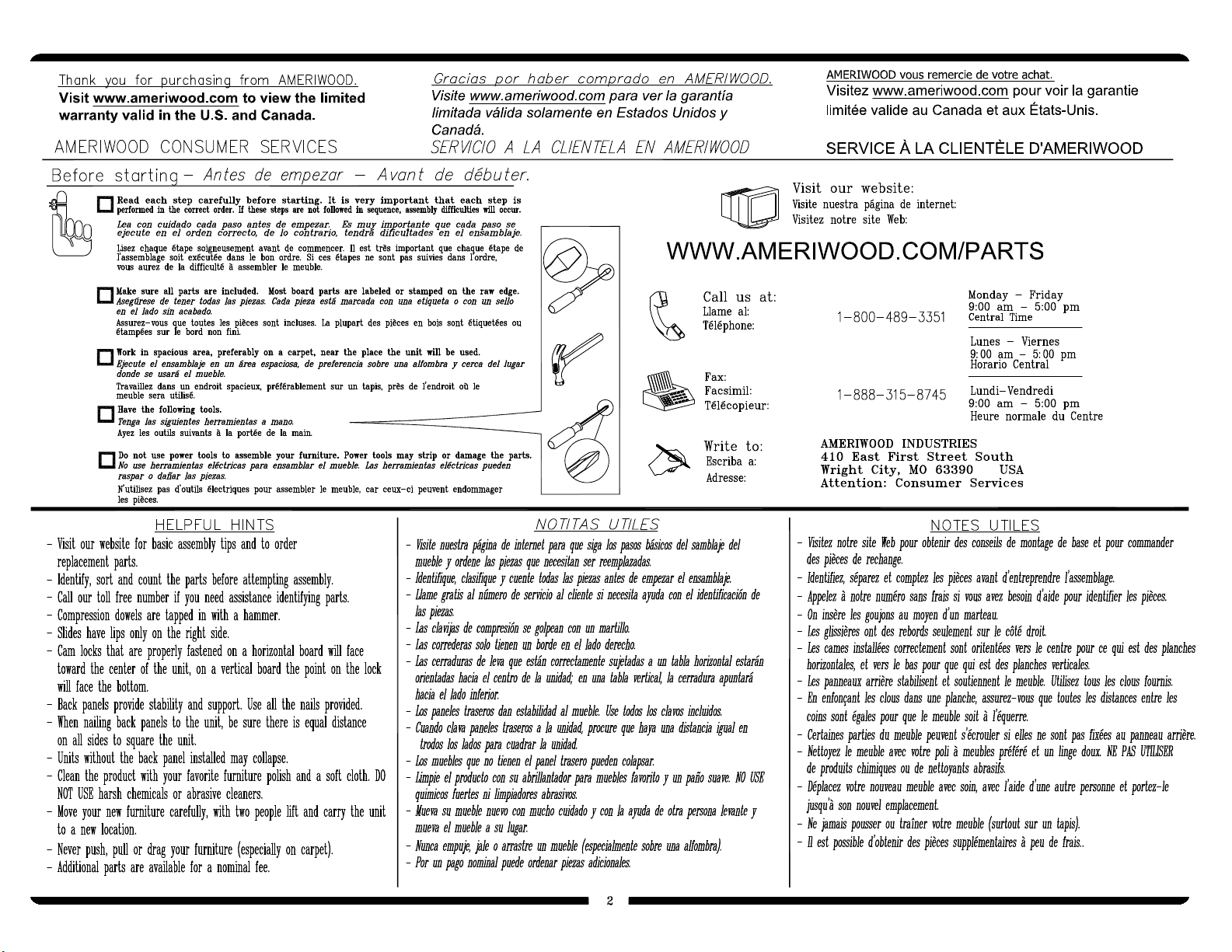

3 /14

?? www.ameriwood.com ??

PARTS - PIEZAS - PIECES

ABC

E F G H

left panel

panel izquierdo

panneau gauche

35661213010

right panel

panel derecho

panneau droit

35661213020

top

cime

dessus

35661213070

top molding

moldura superior

moulure supérieure

35661213080

2 side panels

2 paneles laterales

2 panneaux latéraux

35661213030

top brace

abrazadera superior

croisillon supérieur

35661000040

bottom brace

abrazadera inferior

renfort de fond

35661213050

middle brace

abrazadera media

renfort intermédiaire

35661213060

top left molding

parte superior izquierda

del moldeo a presión

en haut à gauche de

moulage

35661213090

top right molding

moldura superior

derecha

moulure droite

supérieure

35661213100

B345661213PCOM1

4 /14

?? www.ameriwood.com ??

PARTS - PIEZAS - PIECES

311

#A22920

connector

conectador

raccord

2 frames

2 marcos

2 images

35661213110

#A12210

1/2" pan head

cabeza redondo 1/2"

tête ronde

#A12810

1" pan head

cabeza redondo 1"

tête ronde

#A22895

dovetail key

cle queue d'aronde

llave cola de pato

8x 4

#A13710

#8 x 2" flat head screw

cabeza plano #8 x 2"

tète plate 2"

9x 4

#A19605

1/4-20 x 1-1/2" bolt

perno 1/4-20 x 1-1/2"

boulon 1/4-20 x 1-1/2"

10 4

#A20480

1/4-20 nut

tuerca 1/4-20

écrou 1/4-20

11 8

#A25400

washer

lavadora

machine à laver

12 4

#A54270

connecting plate

placa de conexión

plaque de raccordement

#A22570

cam lock

cerradura de leva

serrure de came

cam bolt

#A22510

perno de leva

boulon de came

24x

411

#A22910

connector bolt

perno del conectador

boulon de raccordement

B345661213PCOM1

5 /14

?? www.ameriwood.com ??

3½ turn to fully

lock.

½ se vuelven a

totalmente

cerradura.

½ tour pour

verrouiller

complètement.

Tighten to fully seat. Do not over

tighten.

Apriétese a totalmente asiento. No

haga encima de apriétese.

Serrez pour mettre le siège bien en

place. Ne pas trop serrer.

Proper orientation of cam.

La orientación apropiada de leva.

Bonne orientation de la came.

This illustration shows how the CAM fastening system works.

Esta ilustración muestra el sistema de fijación de leva y como funciona.

Cette illustration montre le système de fixation CAME et son fonctionnement.

Lock

Apretar

Serrer

Titus

B345661213PCOM1

6 /14

?? www.ameriwood.com ??

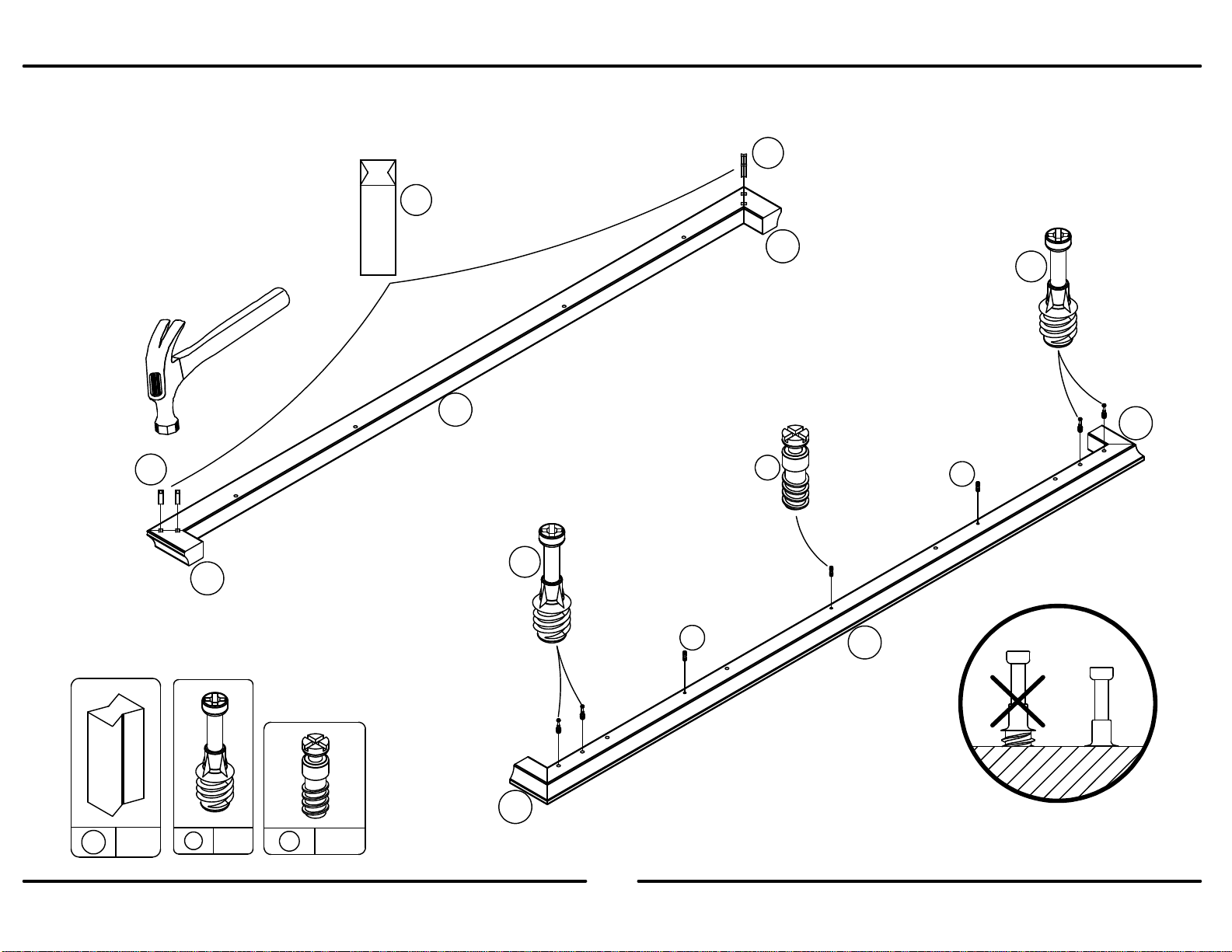

You may need to tap the connector (3) with a hammer to fully insert.

Be sure the connector is positioned as shown before pushing into

holes.

Quizá necesites golpear el conector (3) suavemente con un martillo

para insertar conpletamente. Esté seguro que conectador está

colocado como se muestra antes de empujar en los agujeros.

Vous devrez taper légèrement sur le raccord (3) avec un matreau

pourl'insérer complétement. Assuez-vous que le raccord est placé tel

que montré avant de le pousser dans les trous.

3x8

Cx 2

14 x

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

Titus

B345661213PCOM1

7 /14

?? www.ameriwood.com ??

3x 3

You may need to tap the connector (3) with a

hammer to fully insert. Be sure the connector is

positioned as shown before pushing into holes.

Quizá necesites golpear el conector (3)

suavemente con un martillo para insertar

conpletamente. Esté seguro que conectador

está colocado como se muestra antes de

empujar en los agujeros.

Vous devrez taper légèrement sur le raccord (3)

avec un matreau pourl'insérer complétement.

Assuez-vous que le raccord est placé tel que

montré avant de le pousser dans les trous.

B345661213PCOM1

8 /14

?? www.ameriwood.com ??

12 4

16x

B345661213PCOM1

9 /14

?? www.ameriwood.com ??

Tighten the connectors (3) by using a phillips screwdriver and turning the screw in the connector clockwise.

Apriete los conectores (3) utilizandor y girar el tornillo en el conector para asegurar.

Serrez les connecteurs (3) avec le tournevis à tête cruciflrme et tourne la vis du connecteur dans le sens horaire.

B345661213PCOM1

10 /14

?? www.ameriwood.com ??

1st

2nd

24x
