Ameriwood HOME 5680412COM Bedienungsanleitung

WARNING ADVERTENCIA AVERTISSEMENT

Unit can tip over causing severe injury

or death.

Anchor unit to stud or wall.

DO NOT allow children to climb on unit.

Put heavy items on lower shelves or drawers.

Read and follow all assembly instructions.

Este mueble puede caerse por encima

causando daño serio o la muerte

Anolar el mueble a un espárrago muro.

NO dejar que los niños suben por encima del mueble.

Poner los articulos mas pesados en los tableros o cajones inferiores.

Leer y sequir todos de los instucciones para el montaje.

L'unité peut basculer et causer des

blessures graves ou la mort.

Fixez l'unité au mur ou à un montant.

Ne laissez PAS les enfants grimper sur le meuble

Déposez les pièces lourdes sur les tablettes ou tiroirs

du bas.

Lire et suivre toutes les instructions d'assemblage.

STOP

ALTO

ARRÊT

DO NOT RETURN PRODUCT TO THE STORE

NO REGRESAS ESTA PRODUCTO A LA TIENDA

NE RETOURNEZ PAS LE PRODUIT AU MAGASIN

Individual stores do not stock parts.

Las tiendas no tiene partes.

Les magasins individuels ne gardent pas de pièces.

If a part is missing or damaged, please visit our website or call our toll-free customer

service line. We will gladly ship your replacement parts FREE of charge.

Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o

llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos

sus repuestos sin cargo adicional, serán totalmente gratis.

Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez

sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de

rechange GRATUITEMENT.

Need Parts or

Assistance? Nesacitas partes o

Asistancia? Besoin de Pièces ou

d'assistance?

WWW.AMERIWOOD.COM/PARTS

or call toll free:

o llame a nuestra línea gratis:

ou appelez sans frais: 1-800-489-3351

For prompt, reliable service; please have your assembly manual ready.

Para servicio mas rapido y reliable por favor tenga esta manual listo.

Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en

main.

-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-

B345680412COM0

5680412COM

Please Recycle

Recicle Por Favor

Réutilisez SVP

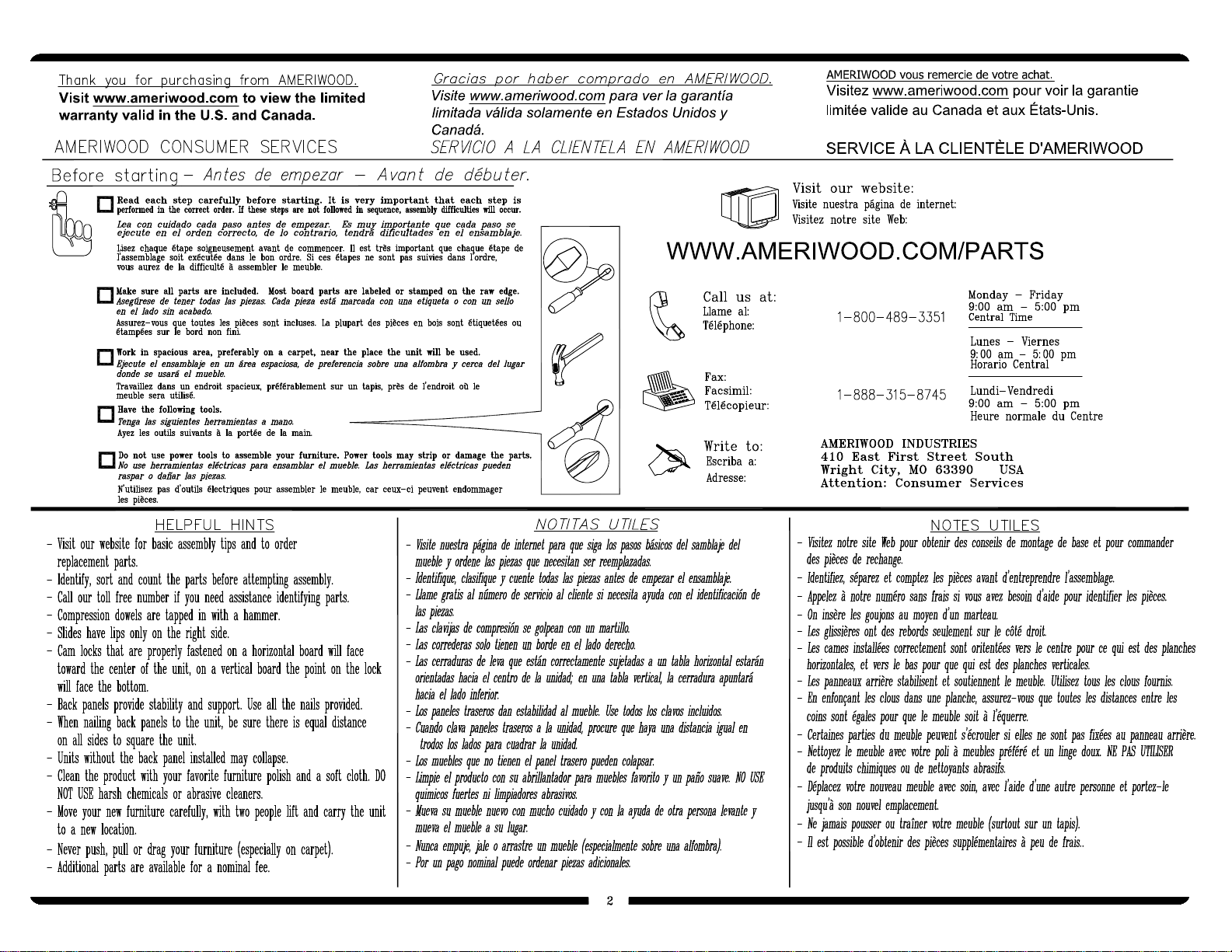

Date of Purchase ___ / ___ / ___

Lot Number:

THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION.

PLEASE READ AND KEEP FOR FUTURE REFERENCE.

B345680412COM0

3 /31

www.ameriwood.com

PARTS - PIEZAS - PIECES

left panel

panel izquierdo

panneau gauche

35680412010

right panel

panel derecho

panneau droit

35680412020

kick

retroceso

plaque de poussée

35680412060

6 drawer bottoms

6 cajones inferiores

6 fonds de tiroir

35680331170

ABCDEF

GHIJL

partition

partición

cloison

35680412030

2 side kicks

2 patadas laterales

2 coups de pied de côté

35662412070

top

cime

dessus

35680412040

bottom

fondo

fond

35680000050

3 left drawer fronts

3 cajones del frente izquierdo

3 devants du tiroir gauche

35680412151

6 drawer backs

6 cajones trasero

6 dos du tiroir

39991167065950B

front molding

moldura delantera

avant moulage

35680412080

6 drawer braces

6 llaves del cajon

6 supports de tiroir

35538000121

left molding

moldura izquierda

moulure gauche

35662412090

right molding

moldura derecha

moulure droite

35662412100

3 right drawer fronts

3 cajones del frente derecho

3 devants du tiroir droit

35680412161

12 drawer sides

12 lados del cajón

12 côtés de tiroir

39991167346200C

DWR

SIDE

DWR

BACK

B345680412COM0

4 /31

www.ameriwood.com

PARTS - PIEZAS - PIECES

10 6

#A21520

compression dowel

clavija de compresion

goujon de compression

x99

#A53600

angle bracket

support de l'angle

anaquel del ángulo

12 35

#A21110

nail

clavo

clou

cam bolt

#A22510

perno de leva

boulon de came

x60

#A11080

7/16" cabeza plano

7/16" flat head

7/16" tête plate

right cabinet memberleft cabinet member left drawer runner right drawer runner

corredera de mueble derechacorredera de mueble izquierda deslizador izquierdo de cajón deslizador derecha de cajón

#A56770

glissière gauche du cabinet glissière droite du cabinet coulisse gauche du tiroir coulisse droite du tiroir

312

#A52460

knob

perilla

bouton

back panel

panel trasero

panneau arriere

K568000000

#A12120

7/16" pan head

cabeza redondo 7/16"

tête ronde 7/16"

11 4

#A22895

dovetail key

llave de cola de milano

clé de queue d'aronde

This piece is paperboard construction. It is not made

from wood but is required for the assembly of your

unit.

Esto pedazo son la construcción del cartón. Ello no

son hecho de madera, pero se requlere para la

asamblea de su unidad.

Ces peèce sont de construction en carton. Alle ne

sont pas fabriquées de bois, mais nécessaires pour

l'assemblage de votre meuble.

2 stringers

2 carriles

2 rails

35680000180

horizontal support

soporte horizontal

support horizontal

35680412190

vertical support

soporte vertical

support vertical

35680000200

RST

#A22570

cam lock

cerradura de leva

serrure de came

520

#A84050

safety bracket kit

juego del soporte de seguridad

nsemble de courroie sécurite

2c 2d

412

#A54520

drawer bracket

soporte de caón

support de tiroir

B345680412COM0

5 /31

www.ameriwood.com

PARTS - PIEZAS - PIECES

tète plate 2"

cabeza plano 2"

2" flat head

#A13710

13 9

#A12810

1" pan head

cabeza redondo 1"

tête ronde

18 4

#A21660

wood dowel

clavija de madera

goujon de bois

tète plate 1 3/4"

cabeza plano 1 3/4"

1 3/4" flat head

#A13410

19 4

17 12

#A17250

5/8" screw

tornillo 5/8"

vis 5/8"

3½ turn to fully

lock.

½ se vuelven a

totalmente

cerradura.

½ tour pour

verrouiller

complètement.

Tighten to fully seat. Do not over

tighten.

Apriétese a totalmente asiento. No

haga encima de apriétese.

Serrez pour mettre le siège bien en

place. Ne pas trop serrer.

Proper orientation of cam.

La orientación apropiada de leva.

Bonne orientation de la came.

This illustration shows how the CAM fastening system works.

Esta ilustración muestra el sistema de fijación de leva y como funciona.

Cette illustration montre le système de fixation CAME et son fonctionnement.

Lock

Apretar

Serrer

Titus

16 36

A21970

drive fastener

sujetador de la impulsión

attache d'entraînement

B345680412COM0

6 /31

www.ameriwood.com

Finished Edge

Borde Acabado

Bord Fini

7x9 1a

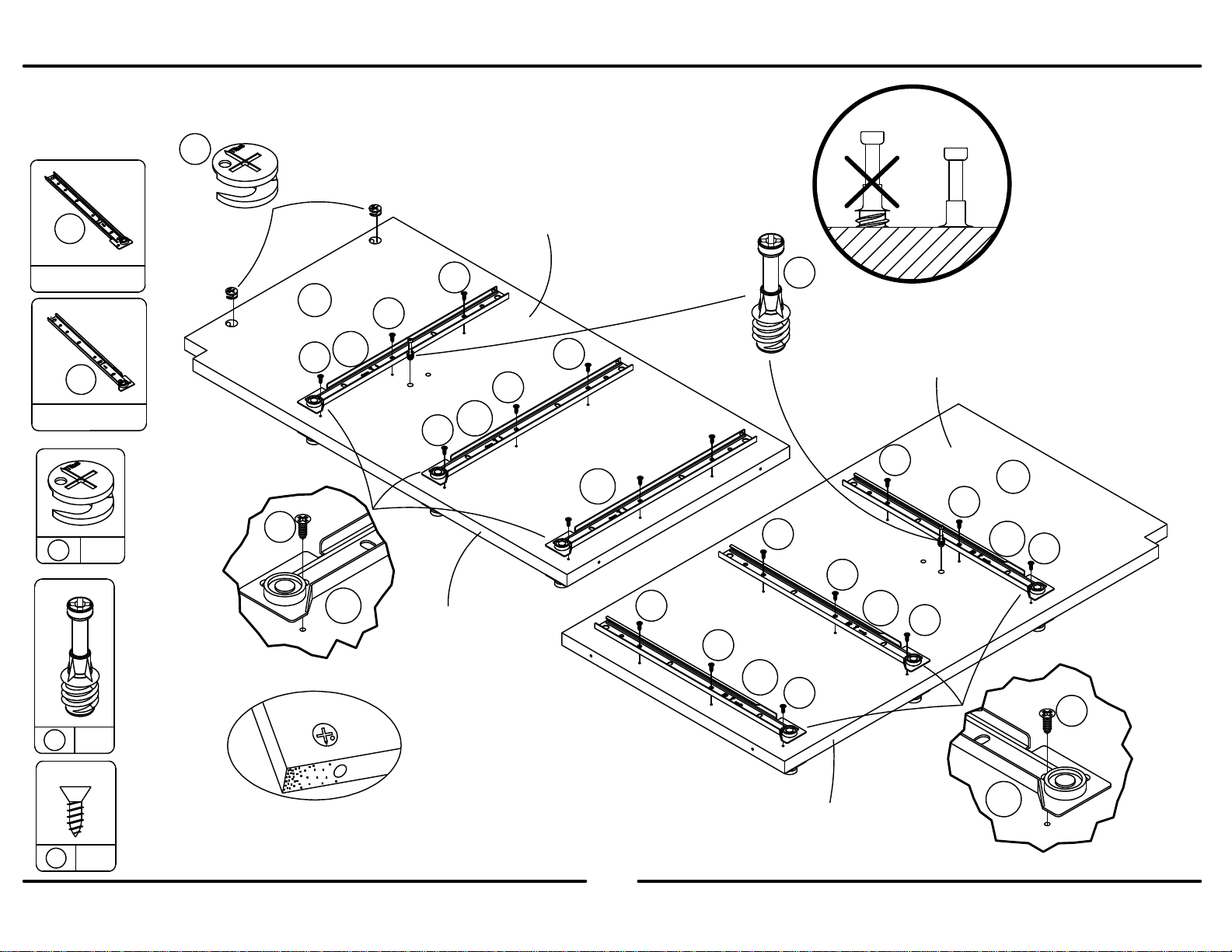

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

Titus

B345680412COM0

7 /31

www.ameriwood.com

Finished Edge

Borde Acabado

Bord Fini

8x1

91x

Angle bracket (9) flush with front edge of left

panel (A).

Soporte en ángulo (9) al ras con el borde

delantero del panel izquierdo (A).

Crochet pointu (9) ras bord avant du panneau

de gauche (A).

Front edge of side kick (G) flush with front edge of left panel (A).

Borde delantero de la patada lateral (G) al ras con el borde delantero del panel izquierdo

(A).

Rebord avant du coup de côté (G) en affleurement avec le bord avant du panneau de

gauche (A).

B345680412COM0

8 /31

www.ameriwood.com

7x9

Finished Edge

Borde Acabado

Bord Fini

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

Titus

B345680412COM0

9 /31

www.ameriwood.com

8x1

91x

Front edge of side kick (G) flush with front edge of right panel (B).

Borde delantero de la patada lateral (G) al ras con el borde frontal del panel de la derecha (B).

Rebord avant du coup de côté (G) en affleurement avec le bord avant du panneau de droite (B).

Angle bracket (9) flush with front edge of right panel (B).

Soporte en ángulo (9) al ras con el borde frontal del

panel de la derecha (B).

Crochet pointu (9) ras bord avant du panneau de droite

(B).

Finished Edge

Borde Acabado

Bord Fini

B345680412COM0

10 /31

www.ameriwood.com

7x18

Finished Edge

Borde Acabado

Bord Fini

Finished Edge

Borde Acabado

Bord Fini

left surface

superficie izquierda

surface gauche

right surface

superficie derecha

surface de droite

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

Titus
