Heath Zenith 6106 Bedienungsanleitung

Items included in packaging:

• Sensor Switch

• Cover Plate

• 3 Wire Connectors

• 2 Large Screws

• 2 Small Screws

• Owner’s Manual

INSTALLATION

SELECT A LOCATION

The sensor is more sensitive to motion across

the front of the sensor than to motion towards

the sensor.

The detector senses heat in motion and possibly

heat sources that change temperature quickly.

Therefore, to avoid false triggering, avoid placing

thesensorwhereitwillbeaimed atairconditioners,

heaters, and other sources of heat or cold.

30 ft. (9.1 m)

Features include:

• 180° motion detection angle

• Selectable on-time from 5 seconds to 25

minutes

• Works with incandescent and ﬂuorescent

lighting

• Works with motors up to 1/8 hp

• Motion sensor is turned on and off by push

button

The 6106 motion sensor wall switch meets Cali-

fornia Title 24 regulations for kitchens, bathrooms,

laundry rooms, hallways, dining rooms, and

bedrooms. The push button turns lights on or off

manually and activates or deactivates the motion

sensor. The motion sensor keeps lights on for a

set period of time after motion is last detected.

The motion sensor and lights are then turned off

and must be turned on again by pushing the ON

button before motion will be detected.

The unit has excellent sensitivity and a wide 180°

detection range. It can be used with incandescent

lighting as well as ﬂuorescent lighting. Two LEDs

allow for easy status identiﬁcation.

Installation is as easy as replacing a wall switch.

Somecodesrequireinstallationbyaquali-

ﬁed electrician.

Motion Sensor

Wall Switch

6106

15 ft. (4.6 m)

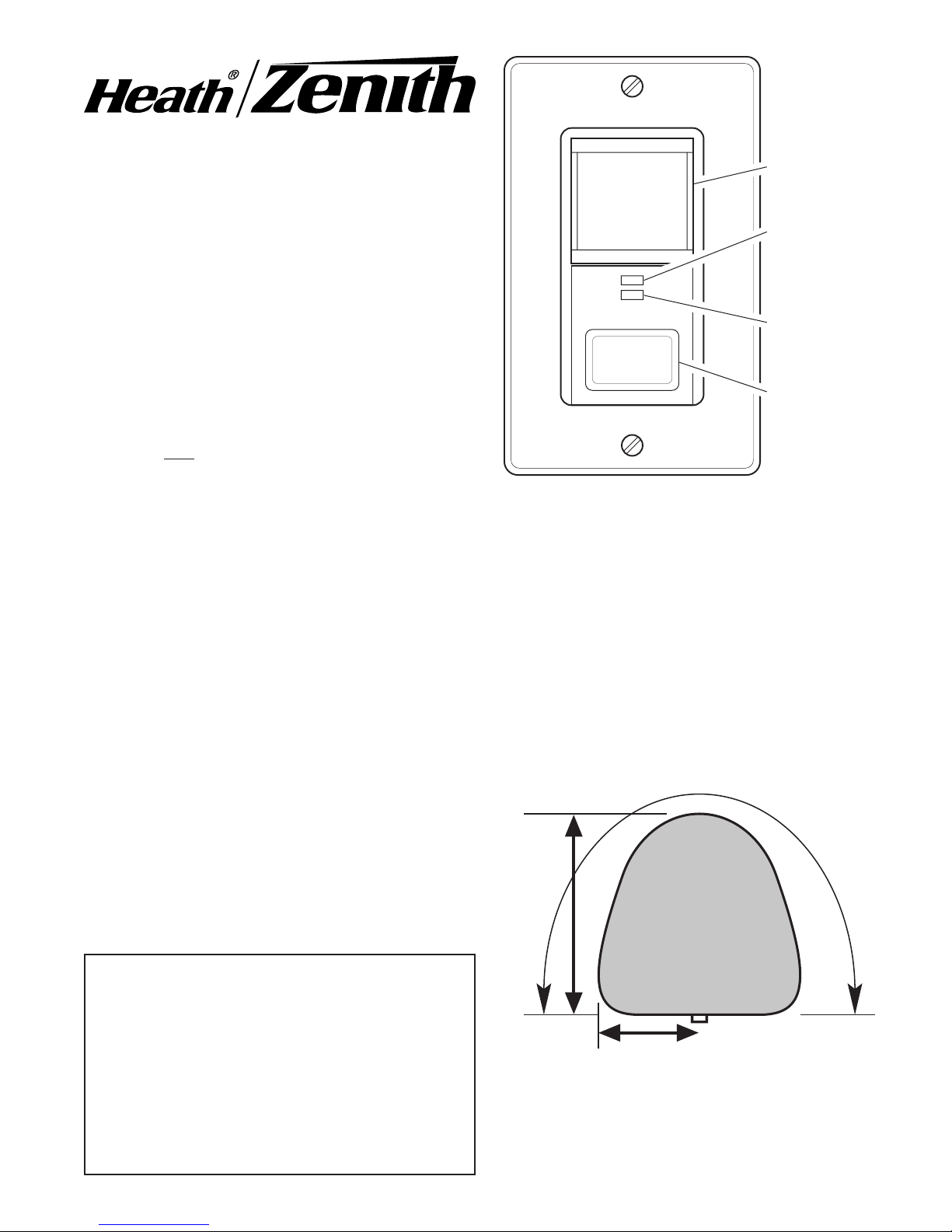

Figure 1 - Typical View of Coverage

Title 24 Compliant

180°

Motion Sensor

ON/OFF LED

Indicator

Switch Power

LED Indicator

Motion Sensor

ON/OFF

Button

Motion Sensor

2598-1232-02

BLACK WHITE

BLACK BLACK

WHITE

GREEN (Ground) GREEN/BARE (Ground)

TIME

Test

INSTALLING SENSOR

Typical Installation

1. Remove existing wall switch from junction

box.

2. Connect electrical leads of sensor as shown

in Figure 2. IMPORTANT: Before installing

sensor into junction box, make sure there is no

wire exposed at each connection.

3. Mount sensor into junction box using two large

mounting screws provided.

Figure 2 - Connecting Electrical Leads of Sensor

WARNING: Turn power off at the

circuit breaker before wiring.

TESTING

1. Remove the decorative cover plate (secured by

two small screws).

2. Pinchcontrolpanel cover atthe indicated points

as shown in Figure 3. Pull to remove cover.

Decorative

Cover

Plate

Figure 3 - Removing Control Panel Cover

Pinch Here Pinch Here

598-1232-02

ADJUSTMENTS

Time

There are 6 preset selections for the amount of

time the lights stay on: Test (5 seconds), 1, 5, 10,

15, and 25 minutes. Use a small, phillips screw

driver to adjust the TIME control (see Figure 4).

Turn the TIME control until it “snaps” into the

desired time position.

COMPLETING INSTALLATION

1. Replace control panel cover and attach the

decorative wall plate. In installations where

the Heath®/Zenith motion sensor switch is

combined with other switches or outlets on

an expanded box, you will need to purchase a

combination wall plate. Various combination

wall plates are available at home centers and

electrical supply stores.

2. PushtheON/OFFbutton.Verifytheswitchturns

on the lights and the top LED is on.

3. Push the ON/OFF button again and verify the

lights turn off and the top LED is off.

4. PushtheON/OFFbutton againtoturnlightsand

sensor on. Leave the room or stay completely

still for the amount of time you selected for

the lights to stay on. Verify the lights turn off

at the desired time.

SPECIFICATIONS

Electrical Input.............................................................................................................. 120V, 60 Hz.

Fluorescent* Load ...................................................30 Watts minimum, Up to 400 Watts Maximum

Motor Load ..................................................................................................Up to 1/8 HP Maximum

Incandescent ........................................................................ Up to 500 Watts Maximum at 120VAC

On-Time........................................................... Selectable, approximately 5 seconds to 25 minutes

Coverage ................................up to 15 ft. (4.6 m) at 180°, up to 30 ft. (9.1 m) in front of the sensor

*Designed for use with standard 3 ft./30 watt and 4 ft./40 watt rapid-start ﬂuorescent tubes.

3. For test purposes, use a small, phillips screw-

driver to turn the TIME control to the TEST

(5 second) position (see Figure 4). Turn the

power back on at the circuit breaker.

4. Verify the switch has power. The bottom LED

will be lit.

5. Allow the sensor to stabilize (about 1 minute).

The sensor is ready to detect motion.

6. Push the ON/OFF button. The lights and mo-

tion sensor will turn on. The lights will remain

on as long as the sensor detects motion or the

ON/OFF button is pushed again. The lights

will turn off 5 seconds after motion stops.

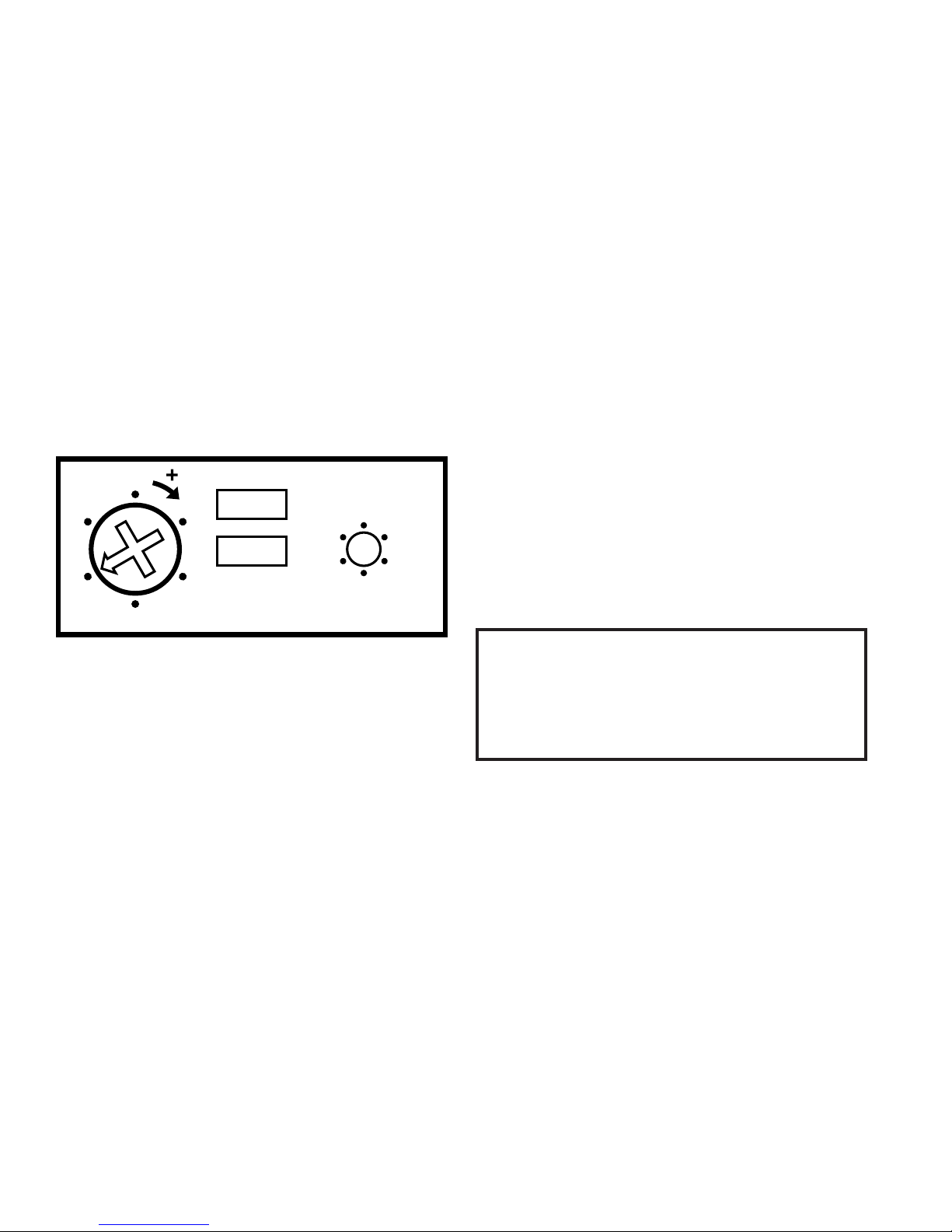

Figure 4 - Control Panel

TIME

Test

Note: The motion sensor requires a 2

second delay when switching off and

on using the ON/OFF button.

4598-1232-02

TROUBLESHOOTING

SYMPTOM POSSIBLE CAUSE SOLUTION

Light does not come

on.

1. Circuit breaker or fuse is

turned off.

2. Ifthelampbeingcontrolled

has another switch, it may

be turned off.

3 Bulb is burned out.

4. Poor connection.

5. ON/OFF button not

pushed.

1. Turn circuit breaker on.

2. Turn other switch on.

3. Replace light bulb.

4. Verify all wiring connections.

5. Press the ON/OFF button.

Light does not turn off. 1. Switch is being triggered

by air vent or other heat

source.

2. Motion is still present.

3. Delay set by TIME control

has not expired.

4. Control may be wired

wrong.

1. Move switch to other switch

location or determine the

source triggering the switch

and alter air ﬂow.

2. Make sure there is no motion

during TIME control period.

3. Set switch TIME control to

shorter time period.

4. See Installing Sensor, page

Lights do not stay on

as desired.

1. Motion has stopped in the

room.

2. TIME control is set for too

short a delay.

1. Continue movement.

2. Set switch TIME control to

longer time period.

TECHNICAL SERVICE

Please call 1-800-858-8501 (English speaking only) for assistance

before returning product to store.

If you experience a problem, follow this guide. You may also want to visit our Web site at: www.

hzsupport.com. If the problem persists, call* for assistance at 1-800-858-8501 (English speaking

only),7:30 AM to 4:30 PM CST (M-F). You may also write* to:

HeathCo LLC

P.O. Box 90004, Bowling Green, KY 42102-9004

ATTN: Technical Service

* If contacting Technical Service, please have the following information available: Model Number,

Date of Purchase, and Place of Purchase.

No Service Parts Available for this Product

598-1232-02

FIVE YEAR LIMITED WARRANTY

This is a “Limited Warranty” which gives you speciﬁc legal rights.You may also have other rights which vary from

state to state or province to province.

For a period of ﬁve years from the date of purchase, any malfunction caused by factory defective parts or

workmanship will be corrected at no charge to you.

NotCovered- Repairservice,adjustmentandcalibrationdueto misuse,abuseornegligence,lightbulbs,batteries,

and other expendable items are not covered by this warranty. Unauthorized service or modiﬁcation of the product

or of any furnished component will void this warranty in its entirety.This warranty does not include reimbursement

for inconvenience, installation, setup time, loss of use, unauthorized service, or return shipping charges.

This warranty covers only HeathCo LLC assembled products and is not extended to other equipment and

components that a customer uses in conjunction with our products.

THISWARRANTYISEXPRESSLYINLIEUOFALLOTHERWARRANTIES,EXPRESSORIMPLIED,INCLUDING

ANY WARRANTY, REPRESENTATION OR CONDITION OF MERCHANT ABILITY OR THAT THE PRODUCTS

ARE FIT FOR ANY PARTICULAR PURPOSE OR USE, AND SPECIFICALLY IN LIEU OF ALL SPECIAL,

INDIRECT, INCIDENTAL, OR CONSEQUENTIAL DAMAGES.

REPAIR OR REPLACEMENT SHALL BE THE SOLE REMEDY OF THE CUSTOMER AND THERE SHALL

BE NO LIABILITY ON THE PART OF HEATHCO LLC FOR ANY SPECIAL, INDIRECT, INCIDENTAL, OR

CONSEQUENTIAL DAMAGES, INCLUDING BUT NOT LIMITED TO ANY LOSS OF BUSINESS OR PROFITS,

WHETHER OR NOT FORESEEABLE. Some states or provinces do not allow the exclusion or limitation of

incidental or consequential damages, so the above limitation or exclusion may not apply to you. Please keep

your dated sales receipt, it is required for all warranty requests.

HeathCo LLC reserves the right to discontinue products and to change speciﬁcations at any time without

incurring any obligation to incorporate new features in products previously sold.

6598-1232-02

Interruptor de

Pared y Detector

de Movimiento

6106

Elementos incluidos en el paquete:

• Interruptor del detector • Placa cubertora

• 3 Conectores de alambre •

2 Tornillos grandes

• 2 Tornillos pequeños

• Manual del propietario

9.1 m

Eldetectordemovimiento6106cumpleconlosregla-

mentosTítulo24deCaliforniaparacocinas,cuartosde

baño, lavanderías, pasillos, comedores y dormitorios.

El pulsador enciende o apaga manualmente las luces

yactiva o desactiva al detector de movimiento. Luego

de detectar movimiento, el detector mantiene las

luces encendidas durante el tiempo calibrado. Luego

el detector de movimiento y las luces son apagados

debiendo ser encendidos de nuevo pulsando el botón

ON antes de la detección del movimiento.

La unidad goza de una excelente sensibilidad y

de un gran alcance de detección de 180°. Se lo

puede usar con luz incandescente como también

con luz ﬂuorescente. Dos LEDs permiten una fácil

identiﬁcación del estado.

Su instalación es tan fácil como el cambiar un

interruptor de pared.

Algunas normas exigen que la instalación

la realice un electricista caliﬁcado.

4.6 m

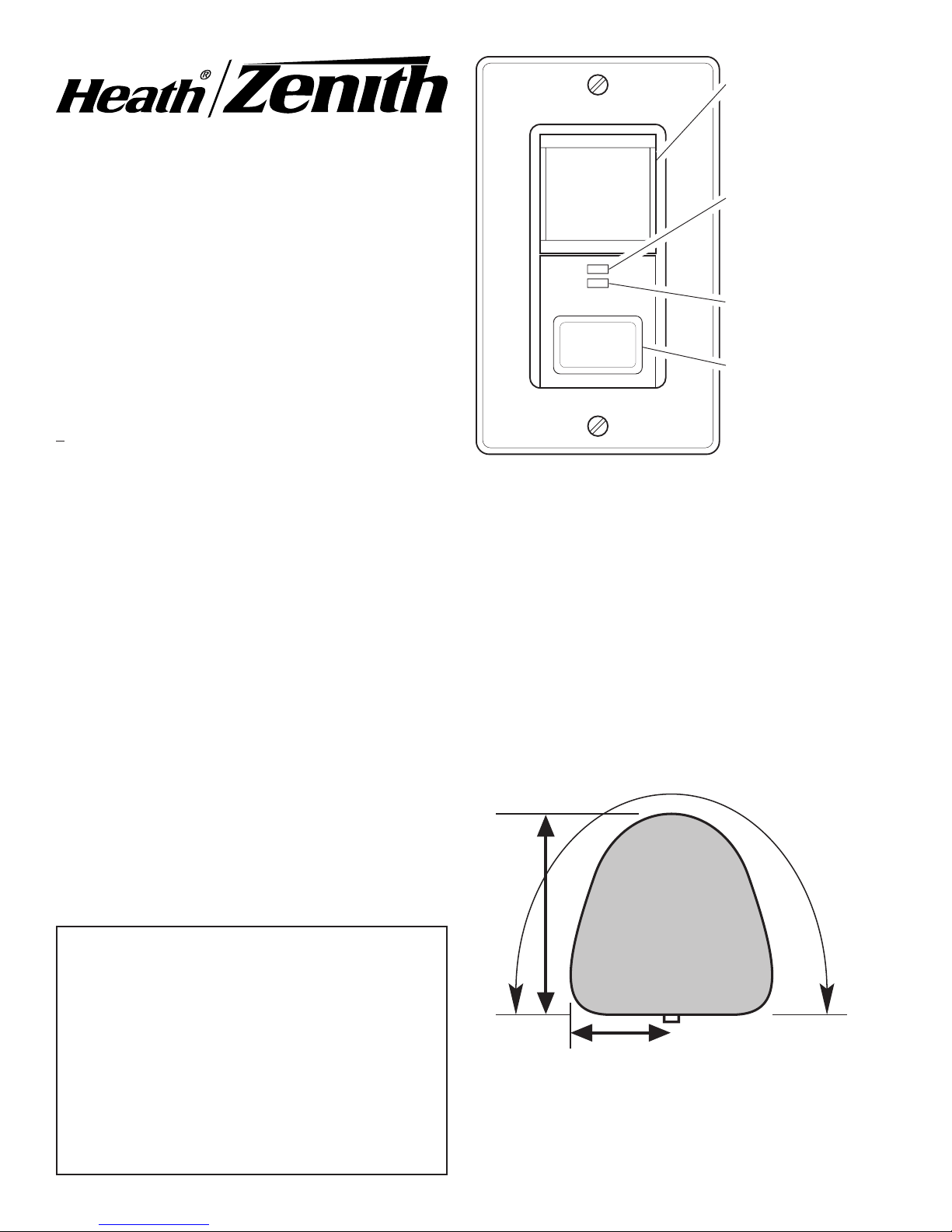

Figura 1 - Vista típica de la cobertura

Conforme al título 24

180°

Indicador LED

ENCENDIDO/

APAGADO del

detector de

movimiento

Indicador LED

del interruptor

de alimentación

Botón

ENCENDIDO/

APAGADO del

detector de

movimiento

Detector de

movimiento

INSTALACION

ESCOJA UN LUGAR

El detector es más sensitivo al movimiento que

atraviesa por el frente que al que se dirige hacia

el detector.

El sensor detecta calor en movimiento y po-

siblemente las fuentes de calor que cambian

rápidamente de temperatura. Por lo tanto, para

evitar falsas alarmas, no coloque el detector frente

a acondicionadores de aire, calentadores u otras

fuentes de calor o de frío.

Sus características incluyen:

• Angulo de detección de movimiento de 180°

• Seleccionable ON-TIME de 5 segundos a 25

minutos

• Funciona con alumbrado incandescente y

ﬂuorescente

• Funciona con motores de hasta 1/8 hp (caballo

de fuerza)

• El detector de movimiento se enciende o apaga

al pulsar el botón

598-1232-02

NEGRO BLANCO

NEGRO NEGRO

BLANCO

VERT (Terre) VERT/DESCUBRA (Terre)

TIME

Test

INSTALACION DEL DETECTOR

Instalación típica

1. Quite el interruptor de pared existente de la

caja de empalmes.

2. Conecte los hilos eléctricos del detector como

se muestra en la Figura 2.

IMPORTANTE: Antes de instalar el detector

en la caja de empalmes, asegúrese que no haya

alambre expuesto en cada conexión.

3. Monte el detector en la caja de empalmes con

los dos tornillos de montaje provistos.

Figura 2 - Cómo conectar los hilos eléctricos del detector

ADVERTENCIA: Apague la energía

en el cortacircuitos antes de hacer las

conexiones.

PRUEBA

1. Quite la placa cubertora decorativa (asegurada

con dos tornillos decorativos).

2. Aprietelatapadelpaneldecontrolenlospuntos

indicados en la Figura 3. Hale para retirar la

tapa.

Figura 3 - Cómo quitar la tapa del panel de

control

Placa

cubertora

decorativa

Apriete

aquí

Apriete

aquí

8598-1232-02

AJUSTES

Tiempo

Hay 6 ajustes precalibrados para el lapso de tiempo

que las luces permanecen encendidas: Prueba

(5 segundos), 1, 5, 10, 15 y 25 minutos. Use un

destornillador Phillips pequeño para regular el

control de TIEMPO (Vea la Figura 4). Gire el

control hasta que se “coloque a presión” en la

posición de tiempo deseada.

INSTALACION COMPLETA

1. Recoloque la tapa del panel de control e instale la

placa ornamental de pared. En las instalaciones

donde se combine el interruptor detector de mo-

vimiento Heath®/Zenith con otros interruptores

o enchufes en una caja extendida, se necesitará

comprarunaplacacombinadoradepared.Varias

placas combinadoras de pared se pueden encon-

trar en los centros comerciales para el hogar y‚

en las tiendas de aparatos elé ctricos.

2. Pulse el botón ENCENDIDO/APAGADO.

Veriﬁque que el interruptor enciende las luces y

que la luz del LED superior esté encendida.

3. Pulse de nuevo el botón ENCENDIDO/APA-

GADO y veriﬁque que las luces se apaguen y

que la luz del LED superior esté apagada.

4. Pulse de nuevo el botón ENCENDIDO/APA-

GADO para encender las luces y el detector.

Salga de la habitación o permanezca com-

pletamente quieto durante el lapso de tiempo

que seleccionó para que las luces queden

encendidas. Veriﬁque que las luces se apaguen

en el tiempo deseado.

ESPECIFICACIONES

Entrada eléctrica................................................................................................................ 120V, 60 Hz.

Carga Fluorescente.............................................................. 30 Vatios Mín., Hasta 400 Vatios Máximo

Carga del motor.................................................................................................. Hasta 1/8 HP Máximo

Incandescente ...............................................................................................Hasta 500 Vatios Máximo

Duración ...........................................................Seleccionable ON-TIME de 5 segundos a 25 minutos

Alcance .................................................................. Hasta 4.6 m a 180°, hasta 9.1 m frente al detector

*Diseñado para ser usado con tubos ﬂuorescentes de arranque rápido de 3 pies/30 vatios y de 4

pies/40 vatios.

3. Para probar, use un destornillador Phillips

pequeño y gire el control de TIEMPO a la

posición PRUEBA (TEST) (5 segundos) (vea

la Figura 4). Vuelva a conectar el disyuntor.

4. Veriﬁque que el interruptor tiene energía. El

LED inferior estará encendido.

5. Deje que el detector se estabilice (más o menos

1 minuto). El detector está listo para detectar

movimiento.

6. Pulse el botón ENCENDIDO/APAGADO. Se

encenderán laslucesy el detectorde movimien-

to. Las luces permanecerán encendidas todo el

tiempo que se detecta movimiento o si se pulsa

de nuevo el botón ENCENDIDO/APAGADO.

Las luces se apagan 5 segundos después que

detenerse el movimiento.

Figura 4 - Panel de control

TIME

Test

NOTA: El detector de movimiento

requiere2segundosderetardocuando,

utilizando el botón ENCENDIDO/

APAGADO, cambia entre apagado y

encendido.

598-1232-02

GUIA DE SOLUCION DE PROBLEMAS

SÍNTOMA CAUSA PROBABLE SOLUCIÓN

La luz no enciende. 1. El disyuntor o el fusible está

desconectado.

2. Si la lámpara está controlada

desde otro interruptor, este puede

estar apagado.

3. Bombilla quemada.

4. Conexión deﬁciente.

5. El botón ENCENDIDO/APA-

GADO no se ha pulsado.

1. Conecte el disyuntor.

2. Encienda el otro interruptor.

3. Cambie la bombilla.

4. Veriﬁque todas las conexiones del

cableado.

5. Presione el botón ENCENDIDO/

APAGADO.

La luz no apaga. 1. El interruptor se está siendo

activado por una ventosa de aire

u otra fuente de calor.

2. El movimiento aún está presente.

3. El retardo ﬁjado por el control

de TIEMPO aún no termina.

4. El control debe estar mal cablea-

do.

1. Mueva el interruptor a otro lugar

o determine la fuente que activa

al interruptor y cambie el ﬂujo de

aire.

2. Asegúresequenohayamovimiento

durante el lapso del control de

TIEMPO.

3. Ponga el control de tiempo en un

lapso de tiempo más corto.

4. Vea Instalacion Del Detector,

página 7.

Las luces no

permaneces

encendidas como

se desea.

1. Ya no hay movimiento en la

habitación.

2. El control de TIEMPO está

calibrado a un lapso muy corto

de retardo.

1. Haga que el movimiento conti-

núe.

2. Calibre el control de TIEMPO a un

lapso mayor.

SERVICIO TÉCNICO

Favor de llamar al 1-800-858-8501 (sólo para hablar en inglés) para

pedir ayuda antes de devolver el producto a la tienda.

Si tiene algún problema, siga esta guía. Usted puede también visitar nuestro sitioWeb: www.hzsupport.

com. Si el problema continúa, llame al 1-800-858-8501 (sólo para hablar en inglés), de 7:30 AM a

4:30 PM CST (L-V). Usted puede también escribir a:

HeathCo LLC

P.O. Box 90004, Bowling Green, KY 42102-9004

ATTN: Technical Service (Servicio Técnico)

* Si se llama al Servicio Técnico, por favor tener lista la siguiente información: Número de Modelo,

Fecha de compra y Lugar de compra.

No hay piezas de servicio disponibles para este producto.

10 598-1232-02

GARANTÍA LIMITADA A 5 AÑOS

Esta es una “Garantía Limitada” que le da a Ud. derechos legales especíﬁcos. Usted puede también tener otros

derechos que varían de estado a estado o de provincia a provincia.

Por un período de 5 años desde la fecha de compra, cualquier mal funcionamiento ocasionado por partes

defectuosas de fábrica o mano de obra será corregido sin cargo para Ud.

Nocubierto-Serviciodereparación,ajusteycalibracióndebidoalmaluso,abusoonegligencia,bombillas,baterías,

u otras partes fungibles no están cubiertas por esta garantía. Los Servicios no autorizados o modiﬁcaciones del

producto o de cualquier componente que se provee invalidarán esta garantía en su totalidad. Esta garantía no

incluye reembolso por inconveniencia, instalación, tiempo de instalación, perdida de uso, servicio no autorizado,

o costos de transporte de retorno.

Esta garantía cubre solamente los productos ensamblados por HeathCo LLC y no se extiende a otros equipos

o componentes que el consumidor usa junto con nuestros productos.

ESTA GARANTÍA ESTÁ EXPRESAMENTE EN LUGAR DE OTRAS GARANTÍAS, EXPRESADAS O

SOBREENTENDIDAS, INCLUYENDO CUALQUIER GARANTÍA, REPRESENTACIÓN O CONDICIÓN DE

COMERCIABILIDAD O QUE LOS PRODUCTOS SE ADAPTEN PARA CUALQUIER PROPÓSITO O USO EN

PARTICULAR, Y ESPECIFICAMENTE EN LUGAR DE TODOS LOS DAÑOS ESPECIALES, INDIRECTOS,

INCIDENTALES Y CONSECUENTES.

LA REPARACIÓN O EL REEMPLAZO DEBERÍA SER LA ÚNICA SOLUCIÓN DEL CLIENTE Y NO HABRÁ

RESPONSABILIDAD POR PARTE DE HEATHCO LLC POR CUALQUIER DAÑO ESPECIAL, INDIRECTO,

INCIDENTAL O CONSECUENTE, INCLUIDOS PERO NO LIMITADOS A CUALQUIER PÉRDIDA DE NEGOCIO

O GANACIAS SEAN O NO PREVISIBLES. Algunos estados o provincias no permiten la exclusión o limitación

de daños incidentales o consecuentes, de modo que la limitación o exclusión arriba indicada puede que no se

aplique a Ud. Por favor guarde su recibo de venta fechado; se lo requiere para cualquier solicitud de garantía.

HeathCo LLC se reserva el derecho de descontinuar productos y de cambiar especiﬁcaciones a cualquier

momento sin incurrir en ninguna obligación de tener que incorporar nuevas características en los productos

vendidos con anterioridad.

Inhaltsverzeichnis

Sprachen:

Andere Heath Zenith Zubehör Handbücher

Heath Zenith

Heath Zenith Lighted Wireless Push Button Accessory Bedienungsanleitung

Heath Zenith

Heath Zenith 5838 Bedienungsanleitung

Heath Zenith

Heath Zenith SL-6200 Bedienungsanleitung

Heath Zenith

Heath Zenith InTune MP3 Door Chime Bedienungsanleitung

Heath Zenith

Heath Zenith DualBrite Bedienungsanleitung

Heath Zenith

Heath Zenith 6168 Bedienungsanleitung

Heath Zenith

Heath Zenith 7750 Bedienungsanleitung

Heath Zenith

Heath Zenith 5610 Bedienungsanleitung

Heath Zenith

Heath Zenith Hardwired Mechanical Chime 598-1112-05 Bedienungsanleitung

Heath Zenith

Heath Zenith 6180 Series Bedienungsanleitung

Heath Zenith

Heath Zenith Wireless Push Button Accessory 598-1105-06 Bedienungsanleitung

Heath Zenith

Heath Zenith Single Entrance Chime 23/M Bedienungsanleitung

Heath Zenith

Heath Zenith SL-6166 Bedienungsanleitung

Heath Zenith

Heath Zenith 7307 Bedienungsanleitung

Heath Zenith

Heath Zenith Decorative Wireless Chime 598-1000-07 Bedienungsanleitung

Heath Zenith

Heath Zenith Replacement Motion Sensor SH-5407 Bedienungsanleitung

Heath Zenith

Heath Zenith 121AC Bedienungsanleitung

Heath Zenith

Heath Zenith 7797 Bedienungsanleitung

Heath Zenith

Heath Zenith Wireless Christmas Chime 598-1127-03 Bedienungsanleitung

Heath Zenith

Heath Zenith Wireless Chime 598-1172-04 Bedienungsanleitung

Heath Zenith

Heath Zenith Motion Sensing 3-Way Wall Switch 6107 Bedienungsanleitung

Heath Zenith

Heath Zenith Secure Home 5215 Bedienungsanleitung

Heath Zenith

Heath Zenith Wireless Push Button Accessory 598-1151-02 Bedienungsanleitung

Heath Zenith

Heath Zenith Replacement Motion Sensor SL-5407 Bedienungsanleitung

Beliebte Zubehör Handbücher anderer Marken

Hillco

Hillco 2810 Bedienungsanleitung

Siemens

Siemens QSA2700D Bedienerhandbuch

Contours

Contours ZY024 Bedienungsanleitung

Saivod

Saivod VS621 Bedienungsanleitung

Virtuox

Virtuox VirtuCLEAN 2.0 Bedienungsanleitung

SCE

SCE ENVIRO-THERM SCE-TE170B24VSS Bedienungsanleitung

Z-Wave

Z-Wave HSD-200Z Bedienungsanleitung

turck

turck FMX-IM-2UPLI63FX Bedienungsanleitung

Decagon Devices

Decagon Devices 10HS Bedienungsanleitung

UPPAbaby

UPPAbaby Cup Holder Bedienungsanleitung

Elko

Elko SmartSensor Leakage Wireless Bedienungsanleitung

Grizzly

Grizzly H8371 Bedienungsanleitung

Panasonic

Panasonic HG-T Series Bedienungsanleitung

IFM Electronic

IFM Electronic Efector 250 Series Referenzhandbuch

DigiDesign

DigiDesign 888/24 I/O Bedienungsanleitung

PROZIS

PROZIS QUAY Bedienungsanleitung

patagonia

patagonia PSI Vest Bedienungsanleitung

SFC Energy

SFC Energy EFOY GO! Bedienungsanleitung
