LaserLiner LaserRange-Master T2 Bedienungsanleitung
02
Laser

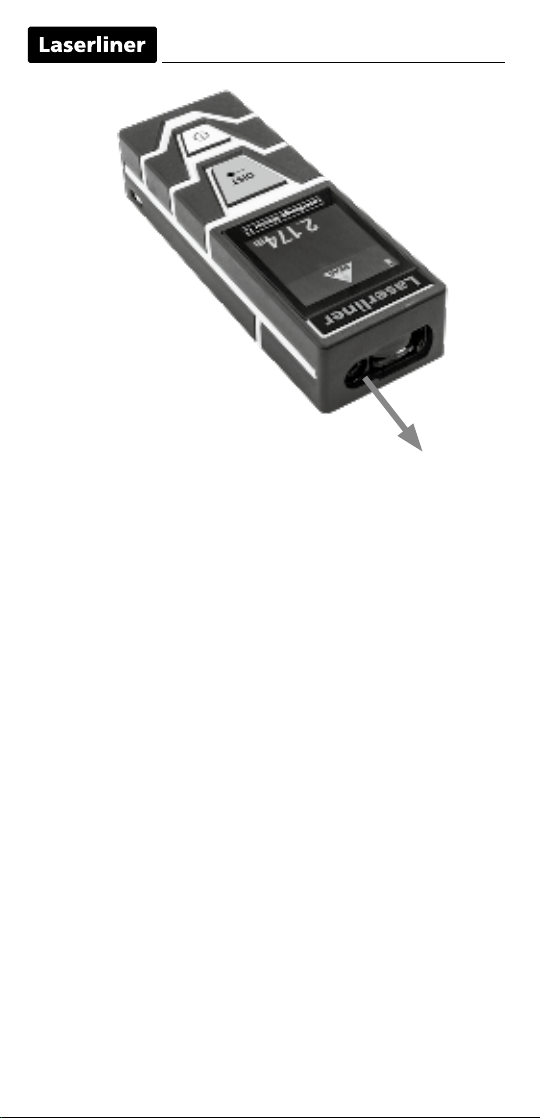

LaserRange-Master T2
03
1/4"
DE
04
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
innerhalb der Spezikationen ein.
– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.
Vor Kindern unzugänglich aufbewahren.
– Umbauten oder Veränderungen am Gerät sind nicht gestattet,
dabei erlischt die Zulassung und die Sicherheitsspezikation.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen
Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
– Das Gerät darf nicht mehr verwendet werden, wenn eine oder
mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
– Bitte beachten Sie die Sicherheitshinweise von lokalen bzw.
nationalen Behörden zur sachgemäßen Benutzung des Gerätes.
– Achtung: Nicht in den direkten oder reektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst
zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
– Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.
– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit
optischen Geräten (Lupe, Mikroskop, Fernglas, ...).
Sicherheitshinweise
Umgang mit Lasern der Klasse 2
Laserstrahlung!
Nicht in den Strahl blicken!
Laser Klasse 2
< 1 mW · 650 nm
EN 60825-1:2014/AC:2017
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-
magnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen,
an Tankstellen, oder in der Nähe von Personen mit Herzschritmachern,
sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder
Störung von und durch elektronische Geräte ist gegeben.
– Bei einem Einsatz in der Nähe von hohen Spannungen oder unter
hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit
beeinusst werden.
Lesen Sie die Bedienungsanleitung, das beiliegende Heft
„Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen
und Hinweise im Internet-Link am Ende dieser Anleitung voll-
ständig durch. Befolgen Sie die darin enthaltenen Anweisungen.
Diese Unterlage ist aufzubewahren und bei Weitergabe der
Lasereinrichtung mitzugeben.
!
Funktion / Verwendung
Kompakter Laser-Entfernungsmesser zum Messen von Längen
LaserRange-Master T2
DE
05
Batterien einlegen
Das Batteriefach öffnen und Batterien
(2 x Typ AAA) gemäß den Installations-
symbolen einlegen.
Dabei auf korrekte
Polarität achten.
a b
c
d
DISPLAY:
a
b
c
d
Messebene (Referenz)
hinten / vorne / Gewinde
Dauermessung /
Längenmessung
Zwischenwerte
Messwerte / Messergebnisse
Einheit m / ft / inch / _‘ _“
1.
2.
1.
2.
1. + 2.
TASTATUR:
Messen
AN / AUS
Messebene (Referenz)
hinten / vorne / Gewinde
Einheit m / ft / inch / _‘ _“
2 sec
1x
1x
1x
2 sec
Einschalten, Messen und Ausschalten:
Gerät an Messen Gerät aus
Das Gerät startet nach dem Einschalten mit der Dauermessung.
!
1x 2x 3x
2 sec 1 sec 1 sec
Messebene (Referenz) umschalten:
hinten (Gerät an) vorne Gewinde
DE
06
3x2x1x
1x
2 sec

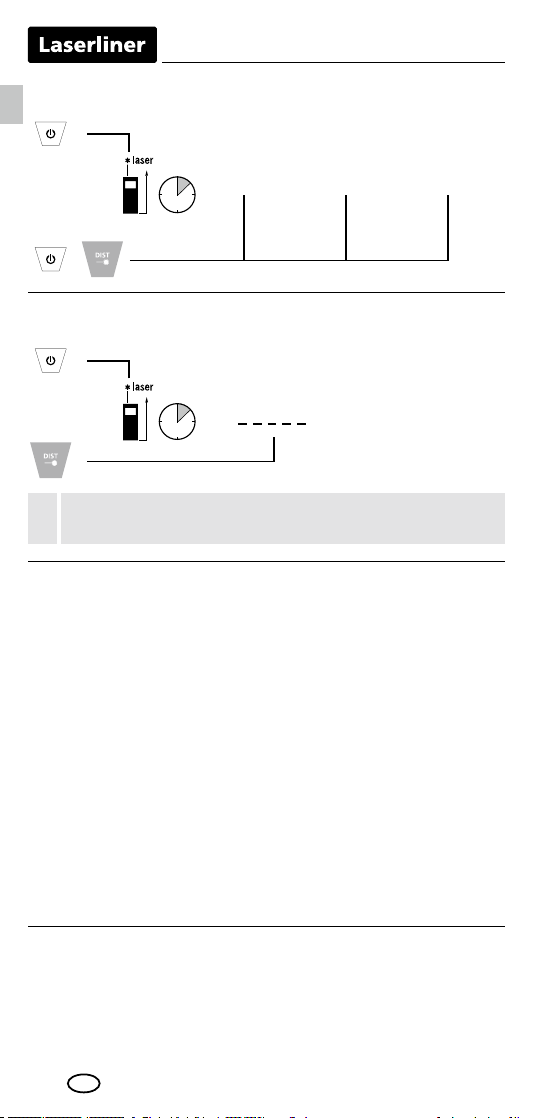

Messeinheit umschalten:
Gerät an (m)
_‘ _“inchft
+
1x
1x
2 sec
Längenmessung:
Gerät an Messen / Hold
Das Gerät startet nach dem Einschalten mit der Dauermessung.
!
Wichtige Hinweise
– Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird.
In den Laserstrahl dürfen keine Gegenstände hineinragen.
– Das Gerät kompensiert bei der Messung unterschiedliche Raum-
temperaturen. Berücksichtigen Sie daher eine kurze Anpassungszeit
bei Ortswechseln mit großen Temperaturunterschieden.
– Das Gerät ist im Außenbereich nur eingeschränkt einsetzbar und
kann bei starker Sonneneinstrahlung nicht verwendet werden.
– Bei Messungen im Freien können Regen, Nebel und Schnee die
Messergebnisse beeinflussen bzw. verfälschen.
– Bei ungünstigen Bedingung wie z.B. schlecht reflektierende Oberflächen
kann die max. Abweichung größer als 3 mm betragen.
– Teppiche, Polster oder Vorhänge reflektieren den Laser nicht optimal.
Benutzen Sie glatte Oberflächen.
– Bei Messungen durch Glas (Fensterscheiben) können die Mess-
ergebnisse verfälscht werden.
– Eine Energiesparfunktion schaltet das Gerät automatisch ab.
– Reinigung mit einem weichen Tuch. Es darf kein Wasser in
das Gehäuse eindringen.
Err204:
Err208:
Err220:
Err252:
Err253:
Fehlercode:
Berechnungsfehler
Interner Fehler
Batterien austauschen
Temperatur ist zu hoch: > 40°C
Temperatur ist zu niedrig: < 0°C
LaserRange-Master T2
DE
07
EU und UK-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen
für den freien Warenverkehr innerhalb der EU und UK.
Dieses Produkt ist ein Elektrogerät und muss nach
der europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
https://laserliner.com
Technische Daten
(Technische Änderungen vorbehalten. Rev22W03)
Genauigkeit (typisch)* ± 2 mm
Messbereich (innen)** 0,2 m - 20 m
Laserklasse 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Laserwellenlänge 650 nm
Arbeitsbedingungen
0°C … 40°C, Luftfeuchtigkeit max. 20 …
85% rH, nicht kondensierend, Arbeitshöhe
max. 2000 m über NN (Normalnull)
Lagerbedingungen -20°C … 70°C,
Luftfeuchtigkeit max. 80% rH
Automatische
Abschaltung
dynamisch je nach Messmodus:
Laser: 30 Sek. … 5 Min.
Gerät: 3 Min. … 8 Min.
Stromversorgung 2 x 1,5V LR03 (AAA)
Abmessungen (B x H x T) 35 x 100 x 23 mm
Gewicht 82 g (inkl. Batterien)
* bis 10 m Messabstand bei gut reflektierender Zieloberfläche und Raum-
temperatur. Bei größeren Distanzen und ungünstigen Messbedingungen,
wie z.B. starke Sonneneinstrahlung oder schwach reflektierende
Zieloberflächen, kann die Messabweichung um ± 0,2 mm/m steigen.
Err255:
Err256:
Err261:
Err500:
Empfangenes Signal zu schwach oder Messzeit ist zu lang
Empfangenes Signal zu stark
Außerhalb des Messbereichs
Hardware-Fehler
Hinweise zur Wartung und Pege
Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch
und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln.
Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das
Gerät an einem sauberen, trockenen Ort.
Kalibrierung
Das Messgerät sollte regelmäßig kalibriert und geprüft werden, um
die Genauigkeit und Funktion zu gewährleisten. Wir empfehlen einen
Kalibrierungsintervall von 1-2 Jahren. Setzen Sie sich dazu bei Bedarf mit
Ihrem Händler in Verbindung oder wenden Sie sich an die Serviceabteilung
von UMAREX-LASERLINER.
** bei max. 5000 Lux
08
Completely read through the operating instructions, the
"Warranty and Additional Information" booklet as well as the
latest information under the internet link at the end of these
instructions. Follow the instructions they contain. This document
must be kept in a safe place and if the laser device is passed on,
this document must be passed on with it.
!
EN
General safety instructions
– The device must only be used in accordance with its intendedpurpose
and within the scope of the specications.
– The measuring tools and accessories are not toys. Keep out
of reach of children.
– Modications or changes to the device are not permitted, this will
otherwise invalidate the approval and safety specications.
– Do not expose the device to mechanical stress, extreme temperatures,
moisture or signicant vibration.
– The device must no longer be used if one or more of its functions fail
or the battery charge is weak.
– Please ensure compliance with the safety regulations set out by local
and national authorities with regard to the correct and proper use of
the device.
– Attention: Do not look into the direct or reected beam.
– Do not point the laser beam towards persons.
– If a person‘s eyes are exposed to class 2 laser radiation, they should
shut their eyes and immediately move away from the beam.
– Tampering with (making changes to) the laser device is not permitted.
– Under no circumstances should optical instruments (magnifying glass,
microscope, binoculars)
Safety instructions
Using class 2 lasers
Laser radiation!
Do not stare into the beam!
Class 2 laser
< 1 mW · 650 nm
EN 60825-1:2014/AC:2017
Safety instructions
Dealing with electromagnetic radiation
– The measuring device complies with electromagnetic compatibility
regulations and limit values in accordance with EMC-Directive
2014/30/EU.
– Local operating restrictions – for example, in hospitals, aircraft, petrol
stations or in the vicinity of people with pacemakers – may apply.
Electronic devices can potentially cause hazards or interference or
be subject to hazards or interference.
– The measuring accuracy may be affected when working close to high
voltages or high electromagnetic alternating elds.
Function / Application
Compact laser distance meter for measuring length
LaserRange-Master T2
09
EN
2 sec
1x
1x
1x
2 sec
Switch on, measure and switch off:
device on measure device off
After switching on, the device starts with continuous
measurement.
!
a b
c
d
DISPLAY:
a
b
c
d
Measurement point (reference)
rear / front / thread
Continuous measurement /
Length measurement
Intermediate values
Measurement values /
Measurement results
Unit m / ft / inch / _‘ _“
1.
2.
1.
2.
1. + 2.
KEYPAD:
Measure
ON / OFF
Measurement point (reference)
rear / front / thread
Unit m / ft / inch / _‘ _“
Inserting batteries
Open the battery compartment and
insert batteries (2 x typ AAA)
according to the symbols.
Be sure to pay attention
to polarity.
1x 2x 3x
2 sec 1 sec 1 sec
Change measurement point (reference):
rear (device on) front thread
10
EN
Err204:
Err208:
Err220:
Err252:
Err253:
Important notices
– The laser points to the location that will be measured.
No objects may get into the laser‘s line of measurement.
– The device compensates the measurement for different room
temperatures. Therefore allow the device a brief adaptation period
when changing locations with large temperature differences.
– The device is only conditionally useable in outdoor areas and cannot
be used in strong sunlight.
– The measurement results of outdoor measurements may be influenced
or falsified by rain, fog and snow.
– In unfavourable conditions, e.g. with poorly reflecting surfaces,
the maximum deviation may be greater than 3mm.
– Carpeting, upholstery or curtains will not reflect the laser optimally.
Measure to flat surfaces.
– Measurements made through glass (window panes) can falsify
measurement results.
– An energy-saving function switches the device off automatically.
– Clean with a soft cloth. Water may not be allowed to penetrate
the housing.
Error codes:
Calculation error
Internal fault
Replace the battery
Temperature is too high: > 40°C
Temperature is too low: < 0°C
1x
1x
2 sec
Length measurement:
device on measure / hold
After switching on, the device starts with continuous
measurement.
!
3x2x1x
1x
2 sec
Change unit of measure:
device on (m)
_‘ _“inchft
+
Andere Handbücher für LaserRange-Master T2
2
Inhaltsverzeichnis
Sprachen:
Andere LaserLiner Analytisches Instrument Handbücher
LaserLiner
LaserLiner LaserRange-Master T2 Bedienungsanleitung
LaserLiner
LaserLiner PipeControlStation-Camera Bedienungsanleitung
LaserLiner
LaserLiner DistanceMaster LiveCam Bedienungsanleitung
LaserLiner
LaserLiner VideoFlex SD Bedienungsanleitung
LaserLiner
LaserLiner Flexi3D-Camera Bedienungsanleitung
LaserLiner
LaserLiner VideoScope XXL Bedienungsanleitung
LaserLiner
LaserLiner VideoScope XL Bedienungsanleitung
LaserLiner
LaserLiner RollMaster Express Bedienungsanleitung
LaserLiner
LaserLiner ArcView Camera Bedienungsanleitung
LaserLiner
LaserLiner DistanceMaster Compact Pro Bedienungsanleitung
LaserLiner
LaserLiner DistanceCheck Bedienungsanleitung
LaserLiner
LaserLiner PipeControlMobile-Camera Bedienungsanleitung
LaserLiner
LaserLiner 082.114A Bedienungsanleitung
LaserLiner
LaserLiner LaserRange-Master T4 Pro Bedienungsanleitung
LaserLiner
LaserLiner DistanceMaster Compact Plus Bedienungsanleitung
LaserLiner
LaserLiner MeterMaster Plus Bedienungsanleitung
LaserLiner
LaserLiner VideoScope Micro Bedienungsanleitung
LaserLiner
LaserLiner PipeControl-LevelFlex-Camera Bedienungsanleitung
LaserLiner
LaserLiner VideoScope Bedienungsanleitung
LaserLiner
LaserLiner VideoScope XXL Bedienungsanleitung
