LaserLiner PipeControlStation-Camera Bedienungsanleitung

PipeControlStation-Camera

Manual_PipeControl-Station_Rev.0513.indd 1 15.05.13 08:22

Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „Garantie- und Zusatz-

hinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen gut aufbewahren.

Funktion / Verwendung

Die PipeControlStation-Camera ist eine Kameraeinheit zum Anschluss an die Basiseinheit VideoControl-

Master. Die aufstellbare Drehspindel mit 30m-Kabellänge erlaubt Inspektionen auf lange Distanzen.

Zusammen mit der Basiseinheit werden farbige Videobilder an das LCD zur Überprüfung schwer zu-

gänglicher Stellen wie z.B. in Hohlräumen, Schächten, im Mauerwerk oder im Heizungs- und Lüftungs-

bau gesendet.

Befestigungsschraube

für VideoControl-Master

Halterung für

VideoControl-Master

Feststellschrauben

Anschluss für Steuerkabel

glasfaserverstärktes

Schubkabel, 30 m

×exible Spiralfeder

Kamerakopf

mit 12 Hochleistungs-LED‘s

und SavetyLense

Steuerkabel

CameraProtector 28 mm

integrierter Meterzähler

Meterzähler

Die PipeControlStation-Camera verfügt über einen integrierten

Meterzähler. Die abgespulte Meterzahl wird im Display der Basis-

einheit VideoControl-Master angezeigt (siehe Abbildung). Mittels

der Basiseinheit können Einstellung vorgenommen werden,

siehe hierzu: VideoControl-Master, Abschnitt 8.6 Meterzähler.

2012/01/05 12:50:28

CAMERA

0 cm X 1.0

Manual_PipeControl-Station_Rev.0513.indd 02 15.05.13 08:22

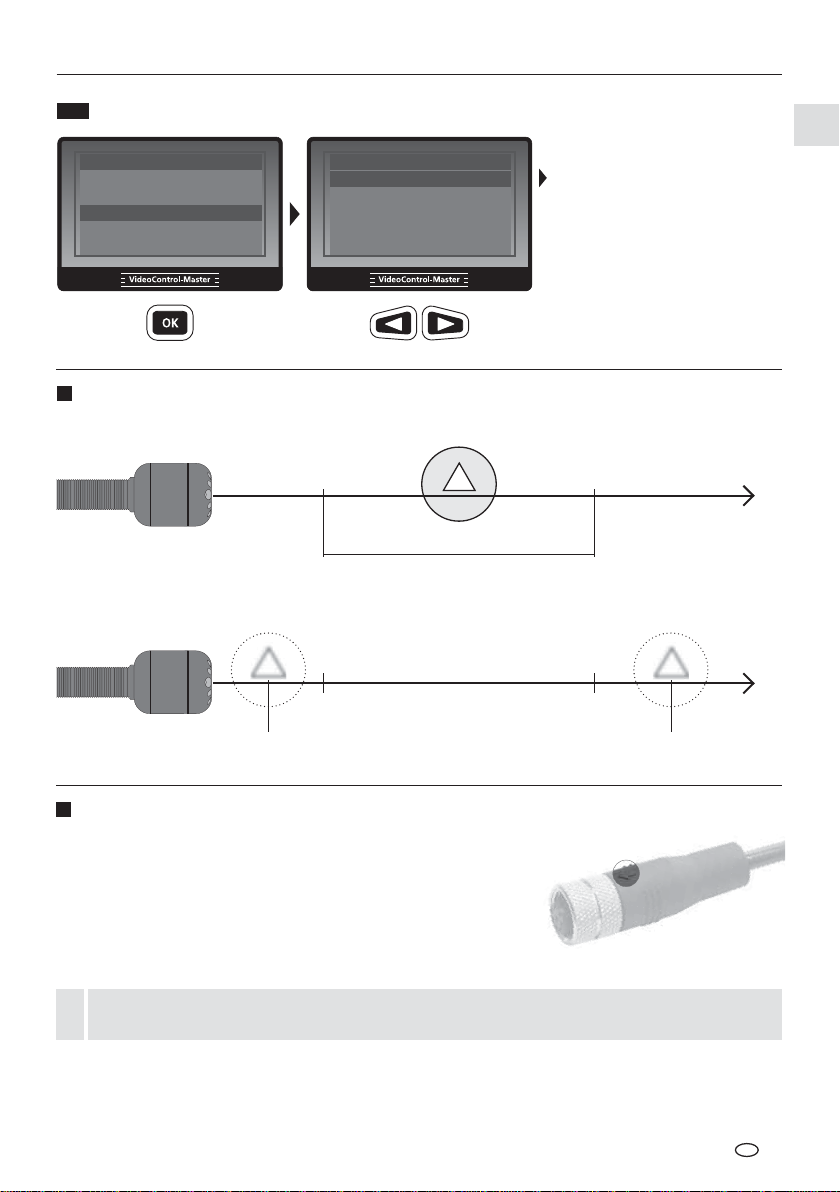

PipeControlStation-Camera

1.1

Menü

Auto Aus

Eingangsquelle

Meterzähler

Videoausgang

Alles löschen

Meterzähler

Reset

Einheit

Aktivieren / Deaktivieren

Funktionen Meterzähler

Reset:

Messung löschen

Einheit:

Messeinheit umstellen

(cm / inch)

Aktivieren / Deaktivieren:

Meterzähler ein-/ausschalten

Die empfindlichen Kontaktstifte des Steckers passen nur in dieser Position in die entsprechende

Buchse und können bei falscher Positionierung und starker Kraftanwendung beschädigt werden.

5 - 60 cm

< 5 cm > 60 cm

Objekte die weit außerhalb dieses Bereichs liegen, können unscharf erscheinen.

Schärfentiefebereich

Die PipeControlStation-Camera liefert im Bereich von 5 - 60 cm vor dem Kamerakopf scharfe Bilder.

Anschluss Steuerkabel

Achten Sie beim Verschrauben des Steuerkabels an die PipeControl

Station-Camera und die Basiseinheit VideoControl-Master darauf,

dass der Pfeil auf dem Anschlussstecker auf die Nut des jeweiligen

Gerätes zeigt.

Die empfindlichen Kontaktstifte des Steckers passen nur in dieser Position in die entsprechende

Buchse und können bei falscher Positionierung und starker Kraftanwendung beschädigt werden.

Manual_PipeControl-Station_Rev.0513.indd 03 15.05.13 08:22

4Schubkabel einrollen

Um das Schubkabel sauber aufzurollen,

schieben Sie das Kabel in die Haspel.

Das Kabel sollte nicht durch Drehen der Haspel aufgerollt werden.

Hinweise zur Benutzung

• Es ist unbedingt darauf zu achten, dass die PipeControlStation-Camera nicht in Kontakt mit

Chemikalien, Strom, beweglichen oder heißen Gegenständen kommt. Dies kann zur Beschädigung

des Gerätes und auch zu schweren Verletzungen des Bedieners führen.

• Der Kamerakopf ist nicht säurebestänidg oder feuerfest.

• Die PipeControlStation-Camera darf nicht für medizinische Untersuchungen/Personenuntersuchung

verwendet werden.

• Das Gerät ist nicht zur Messung in der Nähe von gefährlicher Spannung geeignet. Daher bei

Messungen in der Nähe elektrischer Anlagen immer auf die Spannungsfreiheit leitfähiger Teile achten.

Die Spannungsfreiheit und Sicherung gegen Wiedereinschalten muss durch geeignete Maßnahmen

gewährleistet sein.

• Reinigen Sie das Schubkabel vor dem Aufrollen mit einem feuchten Lappen.

• Um das Schubkabel sauber aufzurollen, schieben Sie das Kabel in die Haspel. Das Kabel sollte nicht

durch Drehen der Haspel aufgerollt werden.

Manual_PipeControl-Station_Rev.0513.indd 04 15.05.13 08:22

PipeControlStation-Camera

Technische Daten

Technische Änderungen vorbehalten. 05.13.

Kameratyp CMOS Bildsensor

Kamerakopf ø 28 mm, wasserbeständig

Schutzklasse IP 68 (Tauchtiefe 20m, 1h)

Auflösung Kamera 640 x 480 Pixel

Sichtfeld 100°

Schärfentiefebereich 5 ... 60 cm

Spindel-Durchmesser 39 cm

Kabeldurchmesser 5,8 mm

Kabellänge 30 m

minimaler Biegeradius 70 mm

Genauigkeit Meterzähler ± 2 cm

Arbeitstemperatur -10 … 60°C

Lagertemperatur -20 … 70°C

Gewicht (ohne Zubehör) 4,7 kg

Abmessungen (B x H x T) 435 mm x 410 mm x 256 mm

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr

innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie

für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info

Manual_PipeControl-Station_Rev.0513.indd 05 15.05.13 08:22

Read the operating instructions and the enclosed brochure „Guarantee and additional notices“

completely. Follow the instructions they contain. Safely keep these documents for future reference.

Function / Application

The PipeControlStation-Camera is a camera unit which can be connected to the VideoControl-Master

base unit. The stand-up reel with a cable length of 30 m allows for inspections over great distances.

Working with the base unit, colour video images are sent to the LCD for inspecting all places that

are difÖcult to access such as cavities, air shafts, in masonry or in heating and ventilation.

Fastening screw for

VideoControl-Master

Holder for

VideoControl-Master

Locking screws

Connection for control cable

Glass-Öbre reinforced

push rod, 30 m

Flexible coil spring

Camera head with 12 high-

power LEDs and SavetyLense

Control cable

CameraProtector 28 mm

Integrated metre counter

Length measure

The PipeControlStation-Camera features an integrated metre

counter. The reeled off number of metres appears on the display

of the VideoControl-Master (see image). Settings can be changed

by means of the base unit. For more information, see:

VideoControl-Master, Section 8.6 Length measure.

2012/01/05 12:50:28

CAMERA

0 cm X 1.0

Manual_PipeControl-Station_Rev.0513.indd 06 15.05.13 08:22

PipeControlStation-Camera

1.1

Auto power off

Input source

Length measure

Video output

Delete all

Length measure

Reset

Unit

Disable / Enable

Metre counter functions

Reset:

Delete measurement

Unit:

Switch unit of measure

(cm / inch)

Activate / deactivate:

Switch metre counter on/off

The sensitive contact pins of the connector only fit into the socket in this position and can be

damaged if not positioned correctly or used too forcefully.

5 - 60 cm

< 5 cm > 60 cm

Objects well beyond the focus range may appear blurred.

Focal depth

The PipeControlStation-Camera delivers sharp images in a range between 5 and 60 cm from

the camera head.

Connection for control cable

When screwing the control cable to the PipeControlStation-Camera

and the VideoControl-Master base unit on top, ensure that the

arrow on the connector plug points toward the groove of the

respective device.

Manual_PipeControl-Station_Rev.0513.indd 07 15.05.13 08:22

4Roll up push rod

To roll up the push rod properly,

push the cable into the reel.

The cable should not be rolled up by turning the reel.

Instructions for use

• It is absolutely vital to ensure that the PipeControlStation-Camera does not come into contact with

chemicals, current, moving or hot objects. This can damage the device and put its user at risk of

serious injury.

• The camera head is not acid-resistant or Öreproof.

• The PipeControlStation-Camera must not be used for medical examinations/examining people.

• The unit is not suitable for taking measurements close to dangerous voltages. Therefore always make

sure that conductive parts are at zero potential when carrying out measurements in the vicinity of

electrical systems. Safe isolation from the power supply and precautions to prevent systems being

switched on again must be ensured by implementing suitable measures.

• Clean the push rod with a damp cloth before rolling it up.

Manual_PipeControl-Station_Rev.0513.indd 08 15.05.13 08:22

PipeControlStation-Camera

Technical data

Subject to technical alterations. 05.13.

Type of camera CMOS image sensor

Camera head ø 28 mm, water-resistant

Protection class IP 68 (immersion depth 20m, 1h)

Camera resolution 640 x 480

pixels

Field of vision 100°

Focal depth 5 ... 60 cm

Reel diameter 39 cm

Cable diameter 5,8 mm

Cable length 30 m

Minimum bending radius 70 mm

Metre counter accuracy ± 2 cm

Operating temperature -10 … 60°C

Storage temperature -20 … 70°C

Weight

(without accessories) 4,7 kg

Dimensions (W x H x D) 435 mm x 410 mm x 256 mm

Guarantee, product care and disposal

This device complies with all necessary standards for the free movement

of goods within the EU.

This product is an electric device and must be collected separately for disposal

according to the European Directive on waste electrical and electronic equipment.

Further safety and supplementary notices at: www.laserliner.com/info

Manual_PipeControl-Station_Rev.0513.indd 09 15.05.13 08:22

Lees de bedieningshandleiding en de bijgevoegde brochure ‚Garantie- en aanvullende aanwijzingen‘

volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie goed.

Functie / toepassing

De PipeControlStation-Camera is een camera-eenheid voor de aansluiting op de basiseenheid VideoControl-

Master. De neerzetbare draaispil met 30 m kabel maakt inspecties over een lange afstand mogelijk. Als de

camera samen met een basiseenheid wordt gebruikt, worden gekleurde videobeelden naar het lcd gestuurd

ter controle van moeilijk toegankelijke plaatsen zoals bijv. holle ruimten en schachten in het muurwerk of in

de verwarmings- en ventilatiebouw.

Bevestigingsschroef voor

VideoControl-Master

Houder voor

VideoControl-Master

Vastzetschroeven

Aansluiting voor stuurkabel

Glasvezelversterkte

schuifkabel, 30 m

Flexibele spiraalveer

Camerakop met

12 hoogrendements-leds

en SavetyLense

Stuurkabel

CameraProtector 28 mm

Geïntegreerde meterteller

Lengte te meten

De PipeControlStation-Camera beschikt over een geïntegreerde

meterteller. Het afgerolde aantal meters wordt op het display van

de basiseenheid VideoControl-Master weergegeven (zie afbeelding).

Via de basiseenheid kunnen instellingen worden uitgevoerd,

zie hiervoor: VideoControl-Master, punt 8.6 Lengte te meten.

2012/01/05 12:50:28

CAMERA

0 cm X 1.0

Manual_PipeControl-Station_Rev.0513.indd 10 15.05.13 08:22

Inhaltsverzeichnis

Sprachen:

Andere LaserLiner Analytisches Instrument Handbücher

LaserLiner

LaserLiner DistanceMaster LiveCam Bedienungsanleitung

LaserLiner

LaserLiner LaserRange-Master T4 Pro Bedienungsanleitung

LaserLiner

LaserLiner VideoPocket Bedienungsanleitung

LaserLiner

LaserLiner DistanceMaster Compact Pro Bedienungsanleitung

LaserLiner

LaserLiner HD MicroCamera Bedienungsanleitung

LaserLiner

LaserLiner VideoScope XXL Bedienungsanleitung

LaserLiner

LaserLiner VideoScope XXL Bedienungsanleitung

LaserLiner

LaserLiner DistanceMaster Compact Bedienungsanleitung

LaserLiner

LaserLiner VideoPocket Bedienungsanleitung

LaserLiner

LaserLiner VideoScope Bedienungsanleitung

LaserLiner

LaserLiner VideoControl-Master Bedienungsanleitung

LaserLiner

LaserLiner ArcView Camera Bedienungsanleitung

LaserLiner

LaserLiner DistanceMaster Pocket Pro Bedienungsanleitung

LaserLiner

LaserLiner Flexi3D-Camera Bedienungsanleitung

LaserLiner

LaserLiner DistanceCheck Bedienungsanleitung

LaserLiner

LaserLiner Flexi-Camera Bedienungsanleitung

LaserLiner

LaserLiner PipeControlMobile-Camera Bedienungsanleitung

LaserLiner

LaserLiner VideoFlex G3 Bedienungsanleitung

LaserLiner

LaserLiner PipeControlMobile-Camera Bedienungsanleitung

LaserLiner

LaserLiner VideoScope Bedienungsanleitung

LaserLiner

LaserLiner DistanceMaster Compact Plus Bedienungsanleitung

LaserLiner

LaserLiner VideoFlex SD Bedienungsanleitung

LaserLiner

LaserLiner LaserRange-Master T2 Bedienungsanleitung

LaserLiner

LaserLiner DistanceMaster Compact Plus Bedienungsanleitung

Beliebte Analytisches Instrument Handbücher anderer Marken

Cocraft

Cocraft NLT04 Bedienungsanleitung

M&C

M&C GENTWO PMA1000 Bedienungsanleitung

MICRO-EPSILON

MICRO-EPSILON optoncdt 1700 Bedienungsanleitung

CONDTROL

CONDTROL XP4 PRO Bedienungsanleitung

Extech Instruments

Extech Instruments BR200 Bedienungsanleitung

Dewetron

Dewetron DEWE-30-16 Produkthandbuch

EXTOL PREMIUM

EXTOL PREMIUM 8820043 Montage- und Bedienungsanleitung

RIDGID

RIDGID SeeSnake Compact Bedienungsanleitung

Teledyne

Teledyne 3000PA Bedienungsanleitung

YDLIDAR

YDLIDAR TIA Bedienungsanleitung

Olympus

Olympus IPLEX FX Series Bedienungsanleitung

Bosch

Bosch GLM 50 C Professional Bedienungsanleitung

Reflecta

Reflecta DigiEndoscope Bedienungsanleitung

Chinavision

Chinavision CVACZ-G696 Montageanleitung

Fuji Electric

Fuji Electric ZKMA Bedienungsanleitung

Teledyne

Teledyne 3300TA Bedienungsanleitung

VOLTCRAFT

VOLTCRAFT IC-100HD Bedienungsanleitung

RIDGID

RIDGID micro CA-25 Bedienungsanleitung
