Whispbar K765 Bedienungsanleitung

1/1123-13-765-Rev17

Please Recycle

K765 Instructions

ALWAYS REFER TO OUR WEBSITE FOR THE LATEST VERSION OF INSTRUCTIONS.

BESUCHEN SIE IMMER UNSERE WEBSITES, UM DIE NEUESTE VERSION DER ANWEISUNGEN ZU ERHALTEN.

CONSULTE NUESTRAS PÁGINAS WEB PARA VER LA ÚLTIMA VERSIÓN DE LAS INSTRUCCIONES.

RÉFÉREZ VOUS TOUJOURS À NOS SITES INTERNET POUR CONSULTER LA DERNIÈRE VERSION DES INSTRUCTIONS.

DEN NYESTE VERSJONEN AV INSTRUKSJONENE ER ALLTID TILGJENGELIG PÅ VÅRE NETTSIDER.

CONSULTE SEMPRE OS NOSSOS WEBSITES PARA OBTER A MAIS RECENTE VERSÃO DAS INSTRUÇÕES.

АКТУАЛЬНАЯ ВЕРСИЯ ИНСТРУКЦИИ ДОСТУПНА НА НАШЕМ САЙТЕ.

FARE SEMPRE RIFERIMENTO AI NOSTRI SITI WEB PER L’ULTIMA VERSIONE DELLE ISTRUZIONI.

ZAWSZE SPRAWDZAJ NASZĄSTRONĘINTERNETOWĄ,ABY UZYSKAĆNAJNOWSZĄWERSJĘINSTRUKCJI.

NEJNOVĚJŠÍ VERZI POKYNŮVŽDY NAJDETE NA NAŠÍ WEBOVÉ STRÁNCE.

POSLEDNÚ VERZIU POKYNOV VŽDY NÁJDETE NA NAŠICH WEBOVÝCH STRÁNKACH.

RAADPLEEG ALTIJD ONZE WEBSITES VOOR DE MEEST RECENTE VERSIE VAN DE INSTRUCTIES.

SE ALLTID VÅRA WEBBPLATSER FÖR DEN SENASTE VERSIONEN AV INSTRUKTIONERNA.

DEN NYESTE VERSION AF VEJLEDNINGERNE ER ALTID TILGÆNGELIG PÅ VORES HJEMMESIDER.

ОСТАННЯ ВЕРСІЯ ІНСТРУКЦІЇ ЗАВЖДИ ДОСТУПНА НА НАШОМУ САЙТІ.

KATSO AINA VERKKOSIVUSTOILTAMME UUSIN VERSIO OHJEISTA.

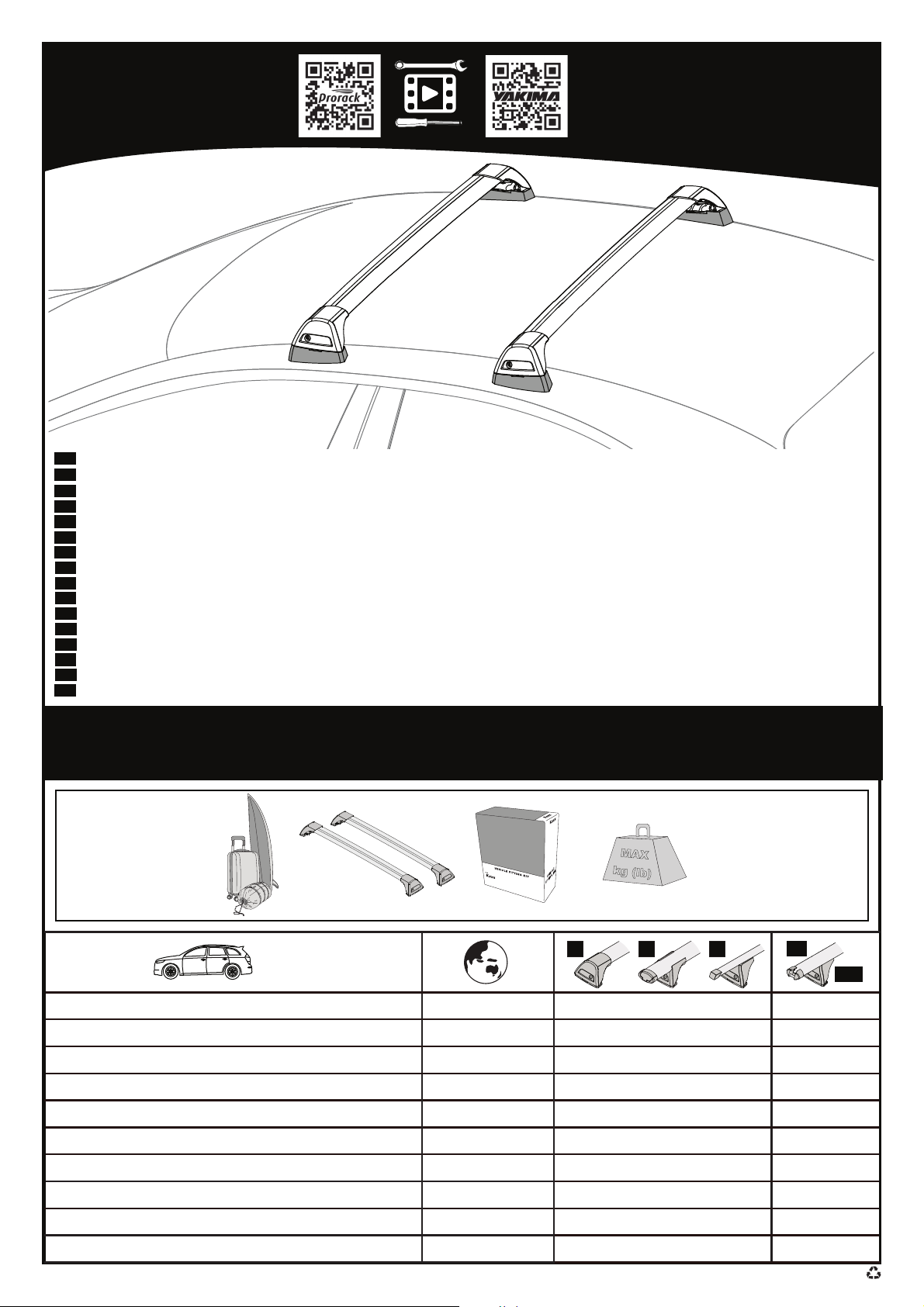

MAX kg (lb)

++ =

kg (lb)

MAX

Hyundai Accent, 5dr Hatch 15+ AU, CN, NZ, ZA 75 kg (165 lb) 75 kg (165 lb)

Hyundai i30, 5dr Hatch 15-17 CN, EU,ZA 75 kg (165 lb) 75 kg (165 lb)

Hyundai i30, 5dr Hatch Apr 15-Apr 17 AU, NZ 75 kg (165 lb) 75 kg (165 lb)

Hyundai Solaris,5dr Hatch 15+ EU 75 kg (165 lb) 75 kg (165 lb)

Mazda Axela, 5dr Hatch Oct 13+ NZ 75 kg (165 lb) 75 kg (165 lb)

Mazda 3, 5dr Hatch Oct 13-16 AU, CN, EU, NZ, ZA 75 kg (165 lb) 75 kg (165 lb)

Mazda 3, 5dr Hatch 16-Apr 19 AU, NZ 75 kg (165 lb) 75 kg (165 lb)

Mazda 3, 5dr Hatch 16-19 EU,ZA 75 kg (165 lb) 75 kg (165 lb)

Mazda 3, 5dr Hatch May 19+ AU, NZ 75 kg (165 lb) 75 kg (165 lb)

Mazda 3, 5dr Hatch 19+ EU,ZA 75 kg (165 lb) 75 kg (165 lb)

F T S HD

THD

2/1123-13-765-Rev17

Please Recycle

Mazda CX-3, 5dr SUV 15-20 EU,ZA 75 kg (165 lb) 75 kg (165 lb)

Mazda CX-3, 5dr SUV 15-Nov 21 AU, NZ 75 kg (165 lb) 75 kg (165 lb)

Mazda CX-3, 5dr SUV 21+ EU,ZA 75 kg (165 lb) 75 kg (165 lb)

Mazda CX-3, 5dr SUV Dec 21+ AU, NZ 75 kg (165 lb) 75 kg (165 lb)

Mazda CX-30, 5dr SUV Feb 20+ AU, NZ 75 kg (165 lb) 75 kg (165 lb)

Mazda CX-30, 5dr SUV 20+ EU 75 kg (165 lb) 75 kg (165 lb)

Mazda CX-30, 5dr SUV 21+ ZA 75 kg (165 lb) 75 kg (165 lb)

Mazda MX-30, 5dr SUV 20+ EU 75 kg (165 lb) 75 kg (165 lb)

Mazda MX-30, 5dr SUV Mar 21+ AU, NZ 75 kg (165 lb) 75 kg (165 lb)

F T S HD

THD

3/1123-13-765-Rev17

Please Recycle

11-04-295 11-04-296

11-04-293 11-04-294

M6 x 70 mm

CONTENTS • INHALT • CONTENIDO • CONTENU • INNHOLD • CONTEÚDO • СОДЕРЖАНИЕ • CONTENUTO

ZAWARTOŚĆ • OBSAH • OBSAH • INHOUD • INNEHÅLL • INDHOLD • ЗМІСТ • SISÄLLYS

FLUSH (F) THROUGH (T) HEAVY DUTY (HD) STANDARD (S)

FSHD THD

COMPATIBLE WITH • KOMPATIBEL MIT • COMPATIBLE CON • COMPATIBLE AVEC • KOMPATIBEL MED

• COMPATÍVEL COM • СОВМЕСТИМ С• COMPATIBLE CON • KOMPATYBILNY Z • KOMPATIBILNÍ S

• KOMPATIBILNÉ S • COMPATIBLE MET • KOMPATIBEL MED • KOMPATIBEL MED • СУМІСНИЙ З•

YHTEENSOPIVA

ATTENTION • ACHTUNG • ATENCIÓN • ATTENTION • OPPMERKSOMHET • ATENÇÃO • ВНИМАНИЕ • ATTENZIONE

UWAGA • UPOZORNĚNÍ • UPOZORNENIE • LET OP • UPPMÄRKSAMHET • OPMÆRKSOMHED • УВАГА • HUOMIO

TRIM HD (THD)

4/1123-13-765-Rev17

Please Recycle

ATTENTION • ACHTUNG • ATENCIÓN • ATTENTION • OPPMERKSOMHET • ATENÇÃO • ВНИМАНИЕ • ATTENZIONE

UWAGA • UPOZORNĚNÍ • UPOZORNENIE • LET OP • UPPMÄRKSAMHET • OPMÆRKSOMHED • УВАГА • HUOMIO

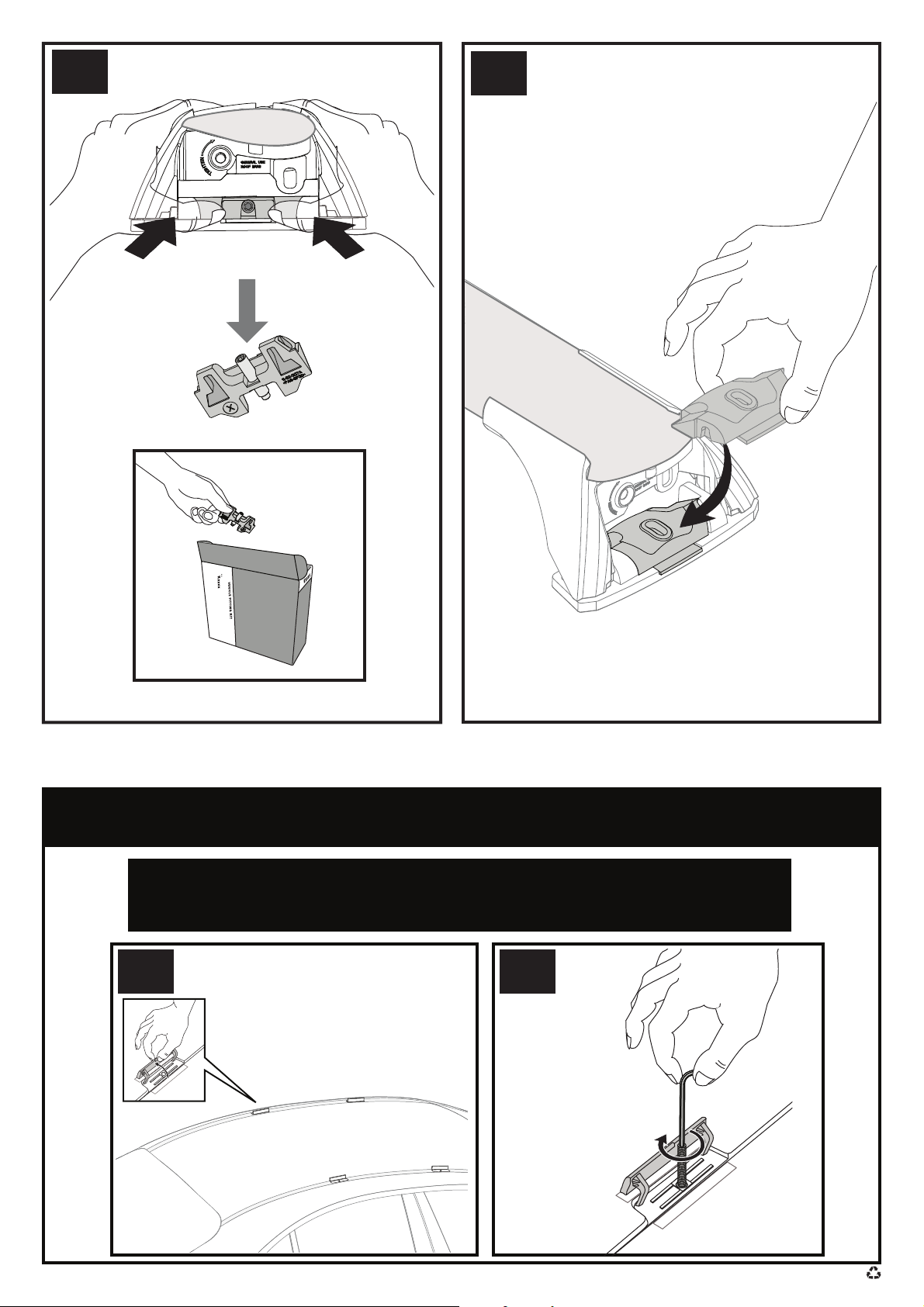

1 2

x10

x4x4

F/T

HD/S

THD

5/1123-13-765-Rev17

Please Recycle

5a 5b

x4x4

ATTENTION • ACHTUNG • ATENCIÓN • ATTENTION • OPPMERKSOMHET • ATENÇÃO • ВНИМАНИЕ • ATTENZIONE

UWAGA • UPOZORNĚNÍ • UPOZORNENIE • LET OP • UPPMÄRKSAMHET • OPMÆRKSOMHED • УВАГА • HUOMIO

x4 x4

HYUNDAI ONLY • HYUNDAI NUR • HYUNDAI SOLAMENTE • HYUNDAI SEULEMENT • HYUNDAI BARE • HYUNDAI

SOMENTE • HYUNDAI ТОЛЬКО • SOLO HYUNDAI HYUNDAI TYLKO • HYUNDAI POUZE • HYUNDAI IBA • HYUNDAI

ALLEEN • HYUNDAI BARA • KUN HYUNDAI • HYUNDAI ТІЛЬКИ • VAIN HYUNDAI

6/1123-13-765-Rev17

Please Recycle

ATTENTION • ACHTUNG • ATENCIÓN • ATTENTION • OPPMERKSOMHET • ATENÇÃO • ВНИМАНИЕ • ATTENZIONE

UWAGA • UPOZORNĚNÍ • UPOZORNENIE • LET OP • UPPMÄRKSAMHET • OPMÆRKSOMHED • УВАГА • HUOMIO

x4 x4

MAZDA ONLY • MAZDA NUR • MAZDA SOLAMENTE • MAZDA SEULEMENT • MAZDA BARE • MAZDA SOMENTE •

MAZDA только • SOLO MAZDA • MAZDATYLKO • MAZDA POUZE • MAZDA IBA • MAZDA ALLEEN • MAZDA

BARA • KUN MAZDA • MAZDA ТІЛЬКИ • VAIN MAZDA

7/1123-13-765-Rev17

Please Recycle

FR RR

FL RL

FR = 11-04-293

= 11-04-294

= 11-04-296

= 11-04-295

HYUNDAI ONLY • HYUNDAI NUR • HYUNDAI SOLAMENTE • HYUNDAI SEULEMENT • HYUNDAI BARE • HYUNDAI

SOMENTE • HYUNDAI ТОЛЬКО • SOLO HYUNDAI HYUNDAI TYLKO • HYUNDAI POUZE • HYUNDAI IBA • HYUNDAI

ALLEEN • HYUNDAI BARA • KUN HYUNDAI • HYUNDAI ТІЛЬКИ • VAIN HYUNDAI

MAZDA ONLY • MAZDA NUR • MAZDA SOLAMENTE • MAZDA SEULEMENT • MAZDA BARE • MAZDA SOMENTE •

MAZDA только • SOLO MAZDA • MAZDATYLKO • MAZDA POUZE • MAZDA IBA • MAZDA ALLEEN • MAZDA

BARA • KUN MAZDA • MAZDA ТІЛЬКИ • VAIN MAZDA

11-04-xxx-x

FR = 11-04-295

= 11-04-296

= 11-04-294

= 11-04-293

11-04-xxx-x

FR RR

FL RL

PLACEMENT • PLATZIERUNG • COLOCACIÓN • MONTAGE • PLASSERING • COLOCAÇÃO • РАЗМЕЩЕНИЕ • MONTAGGIO

UMIESZCZENIE • UMÍSTĚNÍ • UMIESTNENIE • PLAATSING • PLACERING • PLACERING • РОЗМІЩЕННЯ • SIJOITTAA

8/1123-13-765-Rev17

Please Recycle

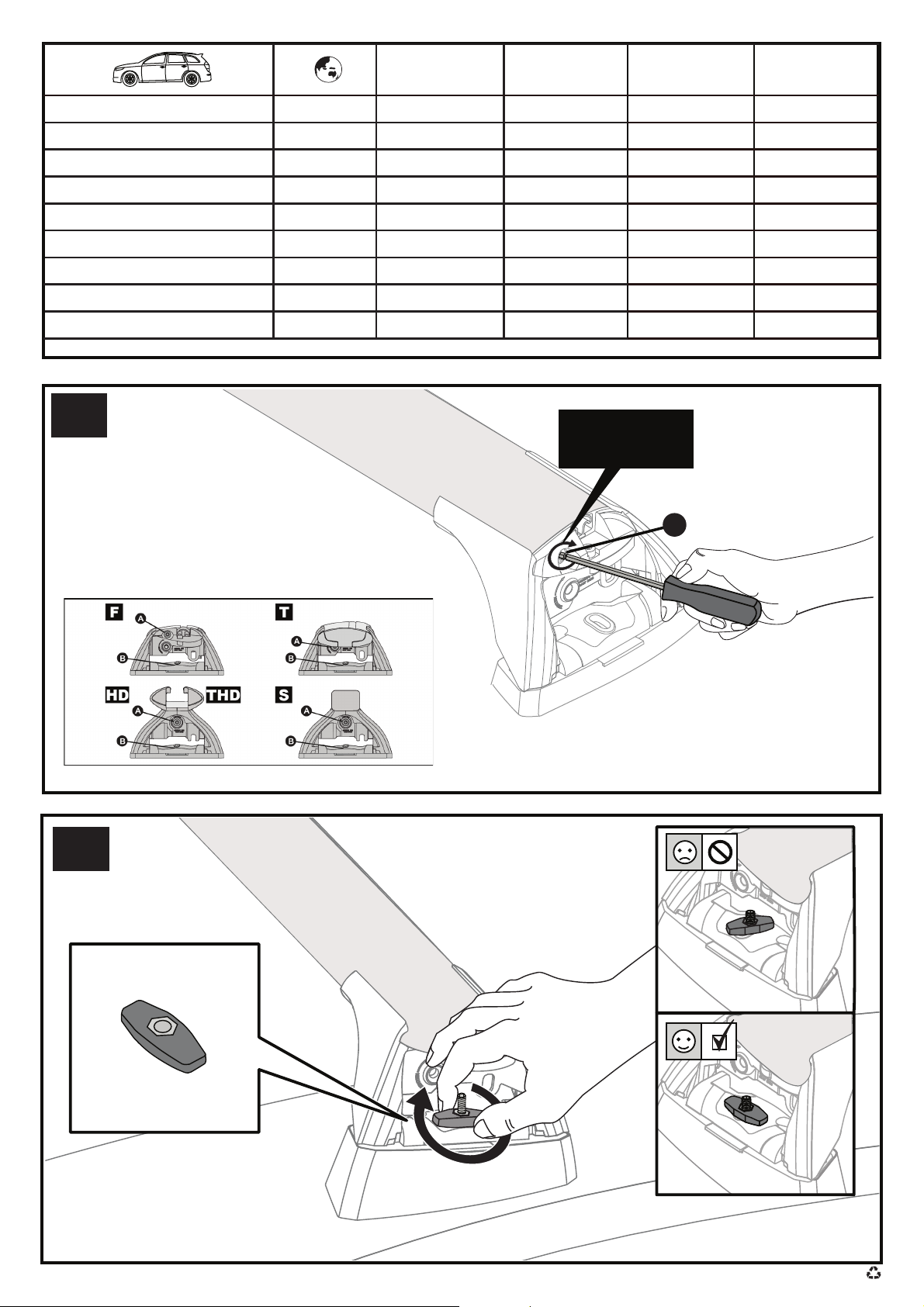

12AB

Hyundai Accent, 5dr Hatch 15+ AU, CN, NZ, ZA X = 835 mm (32 7/8”) X = 832 mm (32 3/4”) -A = 250 mm (9 7/8”) B = 650 mm (25 5/8”)

Hyundai i30, 5dr Hatch 15-17 CN, EU, ZA X = 870 mm (34 1/4”) X = 836 mm (32 7/8”) -A = 195 mm (7 5/8”) B = 590 mm (23 1/4”)

Hyundai i30, 5dr Hatch Apr 15-Apr 17 AU, NZ X = 870 mm (34 1/4”) X = 836 mm (32 7/8”) -A = 195 mm (7 5/8”) B = 590 mm (23 1/4”)

Hyundai Solaris,5dr Hatch 15+ EU X = 835 mm (32 7/8”) X = 832 mm (32 3/4”) -A = 250 mm (9 7/8”) B = 650 mm (25 5/8”)

Mazda Axela, 5dr Hatch Oct 13+ NZ X = 940 mm (37”) X = 880 mm (34 5/8”) -A = 250 mm (9 7/8”) B = 440 mm (17 3/8”)

Mazda 3, 5dr Hatch Oct 13-16 AU, CN, EU,NZ, ZA X = 940 mm (37”) X = 880 mm (34 5/8”) -A = 250 mm (9 7/8”) B = 440 mm (17 3/8”)

Mazda 3, 5dr Hatch 16-Apr 19 AU, NZ X = 940 mm (37”) X = 880 mm (34 5/8”) -A = 250 mm (9 7/8”) B = 440 mm (17 3/8”)

Mazda 3, 5dr Hatch 16-19 EU,ZA X = 940 mm (37”) X = 880 mm (34 5/8”) -A = 250 mm (9 7/8”) B = 440 mm (17 3/8”)

Mazda 3, 5dr Hatch May 19+ AU, NZ X = 925 mm (36 3/8”) X = 830 mm (32 5/8”) -A = 255 mm (10”) B = 460 mm (18 1/8”)

Mazda 3, 5dr Hatch 19+ EU,ZA X = 925 mm (36 3/8”) X = 830 mm (32 5/8”) -A = 255 mm (10”) B = 460 mm (18 1/8”)

PRESS

HD S

THD

X mm (X”)

9/1123-13-765-Rev17

Please Recycle

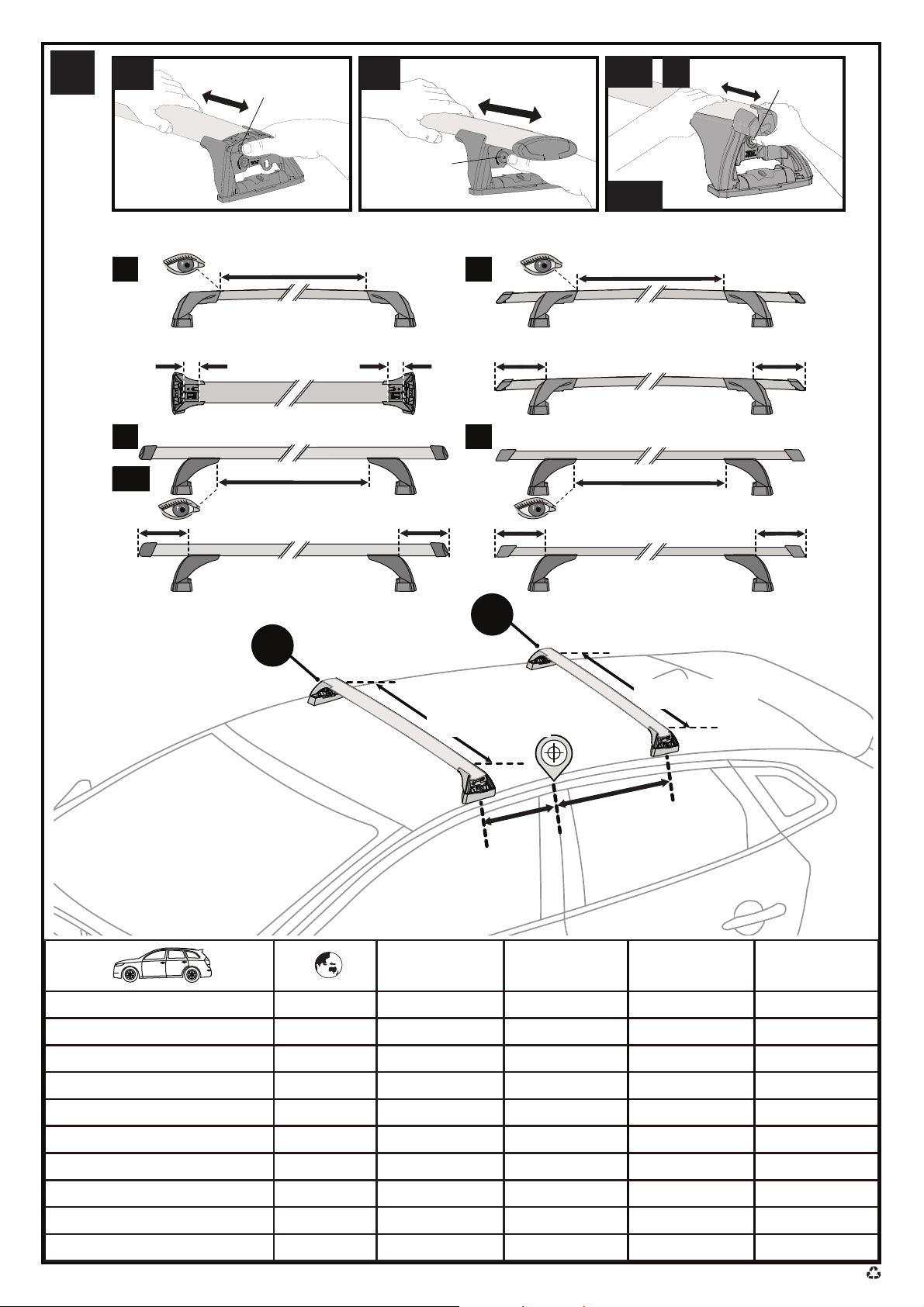

X1 X2 A B

Mazda CX-3, 5dr SUV 15-20 EU,ZA X = 840 mm (33 1/8”) X = 783 mm (30 7/8”) -A = 235 mm (9 1/4”) B = 420 mm (16 1/2”)

Mazda CX-3, 5dr SUV 15-Nov 21 AU, NZ X = 840 mm (33 1/8”) X = 783 mm (30 7/8”) -A = 235 mm (9 1/4”) B = 420 mm (16 1/2”)

Mazda CX-3, 5dr SUV 21+ EU,ZA X = 840 mm (33 1/8”) X = 783 mm (30 7/8”) -A = 235 mm (9 1/4”) B = 420 mm (16 1/2”)

Mazda CX-3, 5dr SUV Dec 21+ AU, NZ X = 840 mm (33 1/8”) X = 783 mm (30 7/8”) -A = 235 mm (9 1/4”) B = 420 mm (16 1/2”)

Mazda CX-30, 5dr SUV Feb 20+ AU, NZ X = 905 mm (35 5/8”) X = 815 mm (32 1/8”) -A = 285 mm (11 2/8”) B = 385 mm (15 1/8”)

Mazda CX-30, 5dr SUV 20+ EU X = 905 mm (35 5/8”) X = 815 mm (32 1/8”) -A = 285 mm (11 2/8”) B = 385 mm (15 1/8”)

Mazda CX-30, 5dr SUV 21+ ZA X = 905 mm (35 5/8”) X = 815 mm (32 1/8”) -A = 285 mm (11 2/8”) B = 385 mm (15 1/8”)

Mazda MX-30, 5dr SUV 20+ EU X = 970 mm (38 1/4”) X = 920 mm (36 1/4”) -A = 325 mm (12 3/4”) B = 685 mm (27”)

Mazda MX-30, 5dr SUV Mar 21+ AU, NZ X = 970 mm (38 1/4”) X = 920 mm (36 1/4”) -A = 325 mm (12 3/4”) B = 685 mm (27”)

2 Nm

(18 lb-in)

10/1123-13-765-Rev17

Please Recycle

THD
