Dustcontrol DC 2800 EX RVS Bedienungsanleitung

DC 2800 EX RVS

Pa r t No 949 6

Bruksanvisning i original

Original instructions

Originalbetriebsanleitung

Oorspronkelijke gebruiksaanwijzing

DC 2800 EX, 2

2010-10-12 Part No 9496

Dustcontrol reserves the right to change speciﬁcations without notice and is under no obligation to alter previously

delivered products. Dustcontrol is not responsible for errors or omissions in this catalogue.

Dustcontrol reserverar sig för tryckfel och produktförändringar

Keine Gewähr für Druckfehler. Produktänderungen vorbehalten.

Tillverkare/Manufactured by/Hersteller/Gefabriceerd

door:

Dustcontrol AB

Box 3088, Kumla Gårdsväg 14

SE-145 03 Norsborg

Tel: + 46 8 531 940 00

Fax: + 46 8 531 703 05

[email protected]

www.dustcontrol.com

Såld av/Sold by/Verkauft von:

Dustcontrol is niet aansprakelijk voor drukfouten in deze gebruikers handleiding of voor tussentijdse wijzigingen.

Dustcontrol behoudt zich het recht voor de speciﬁcaties van haar machines te wijzigen zonder voorafgaande aankon-

diging en is niet verplicht reeds geleverde machines hierop aan te passen. Uitvoering en leveringsomvang kunnen

plaatselijk afwijken.

DC 2800 EX, 3 Part No 9496

Innehållsförteckning

Säkerhetsföreskrifter____________ 4

Tekniska data _________________ 4

Funktionsbeskrivning ___________ 5

Drift _________________________ 5

Service_______________________ 6

Tillbehör _____________________ 6

Garanti_______________________ 7

Felsökning____________________ 7

Reservdelar ________________20-21

EG-försäkran _________________ 22

Dustcontrol Worldwide ________ 23

SVENSKAENGLISHDEUTSCH

Contents

Safety Considerations___________ 8

Technical Data_________________ 8

Description ___________________ 9

Operation ____________________ 9

Service______________________ 10

Accessories __________________ 10

Warranty ____________________ 11

Trouble Shooting _____________ 11

Spare Parts ________________20-21

EG-declaration _______________ 22

Dustcontrol Worldwide ________ 23

Inhaltsverzeichnis

Sicherheitsvorschriften_________ 12

Technische Daten _____________ 12

Funktionsbeschreibung ________ 13

Betrieb______________________ 13

Wartung ____________________ 14

Zubehör ____________________ 14

Garantie_____________________ 15

Fehlersuche__________________ 15

Ersatzteile _________________20-21

EG-Konformitätserklärung ______ 22

Dustcontrol Worldwide ________ 23

Inhoud

NEDERLANDS

Veiligheidsvoorschriften________ 16

Technische gegevens __________ 16

Beschrijving _________________ 17

Bediening ___________________ 17

Service______________________ 18

Accessoires __________________ 18

Garantie_____________________ 19

Probleemoplossingen__________ 19

Onderdelen________________20-21

EG-verklaring ________________ 22

Dustcontrol Wereldwijd ________ 23

DC 2800 EX, 4

2010-10-12 Part No 9496

TEKNISKA DATA

HxBxL 1100 x 440 x 550 mm

Vikt 19 kg

Inlopp φ 50 mm

Behållare 40 liter

Plastsäck 700 x 560 mm

Slanglängd max 5 m

Flöde vid öppet inlopp 185 m3/h

Undertryck max 25 kPa

Eektuttag 1300 W

Finlter polyester, area 1,5 m2

Avskiljningsgrad

nlter (EN 60335-2-69 Klass M) 99,9 %

Filteryta mikrolter 0,85 m2

Avskiljningsgrad mikrolter

(EN 1822-1) HEPA H13

(EN 60335-2-69 Klass H) 99,995 %

Behållare 40 l

Ljudnivå 70 dB(A

Säkerhetsföreskrifter

Läs följande säkerhetsinstruktion innan du startar maski-

nen. Spara instruktionen.

Varning! Vid användandet av elektriska maskiner ska

grundläggande säkerhetsföreskrifter följas för att minska

risken för brand, elstöt eller personskada.

1. Inga heta eller glödande partiklar får sugas med

enheten.

2. Arbetsmiljön

Utsätt inte maskinen för väta. Använd den ej i fuktiga

och våta utrymmen eller i närheten av lättantändliga

vätskor eller gaser.

3. Överbelastning

Låt inte maskinen gå helstrypt. Använd maskinen för

avsett ändamål. Följ föreskrifterna för det material som

sugs, t ex asbest.

4. Kroppsskador

Låt aldrig sugpunkten komma i kontakt med någon

kroppsdel. Det starka undertrycket kan skada hudens

blodkärl. Försök aldrig att på egen hand ändra elek-

triska kopplingar. Ett fel kan medföra livsfara. Se också

nedan under varning.

5. Sladden

Dra aldrig maskinen med hjälp av sladden. Utsätt inte

sladden för värme eller skarpa föremål. Kontrollera

elkabeln regelbundet. Maskinen får inte användas om

kabeln eller kontakten är skadad.

6. Viktig åtgärd

Vid rengöring och skötsel ska maskinen göras strömlös

genom avstängning och utdragning av kontakten.

7. Omsorg

Håll maskinen ren och se till att sugslangen är hel och

att alla packningar är täta. Följ instruktionerna. Håll

bärhandtagen torra och fria från olja och fett.

8 Kontroll

Kontrollera alltid att maskinen är oskadad innan

användandet av maskinen. Finns det skador måste

maskinen repareras av en auktoriserad serviceverkstad

som är godkänd av Dustcontrol.

9. Varning

Använd endast tillbehör och utbytesdelar som ﬁnns i

Dustcontrol´s katalog. Endast sugtillbehör i antistatiskt

utförande eller metall får användas. OBS! Vid använ-

dandet av felaktiga eller piratdelar (framförallt ﬁlter

och plastsäckar) kan maskinen läcka hälsofarligt damm

med personskada som följd. Handtaget på maskinens

översida får endast användas med handkraft och med

tom behållare.

DC 2800 EX, 5 Part No 9496

Funktionsbeskrivning

DC 2800 EX är en stabil, lätt och driftsäker maskin

som kan suga damm i många olika

sammanhang, till exempel vid slipning och städning.

Maskinen kan användas i temperaturer mellan 0 och

+50 grader Celsius.

DC 2800 EX är avsedd för uppsugning och avskiljning

av torrt damm. Den är speciellt framtagen för industrier

där det ﬁnns explosionsrisk samt industrier med höga

krav på en ren produktion, t ex snickeri-, livsmedels-,

och elektronikindustri.

Maskinen uppfyller kraven för avskiljning av hälsofarligt

damm enligt AFS Asbest och AFS Kvarts (mobila damm-

sugare).

ATEX

Maskin och tillbehör är lämpliga för användning i zon

22, som används med ej ledande stoft.

SVENSKA

Drift

Anslut maskinen till ett eluttag med spän-

ning enligt speciﬁkationerna på maskinens

märkplåt. Vid skarvning av elkabeln ska

skarvsladden vara vattenskyddad. Kontrol-

lera alla anslutningar och jordningar. Ned-

till på motorenheten ﬁnns en anslutning

till jord vilken indikeras av en dekal.

DC 2800 EX har en ﬁlterindikations-

lampa som lyser när ﬁltret behöver rensas

eller bytas. Filtren ska rensas 1-2 gånger

om dagen vid kontinuerlig användning.

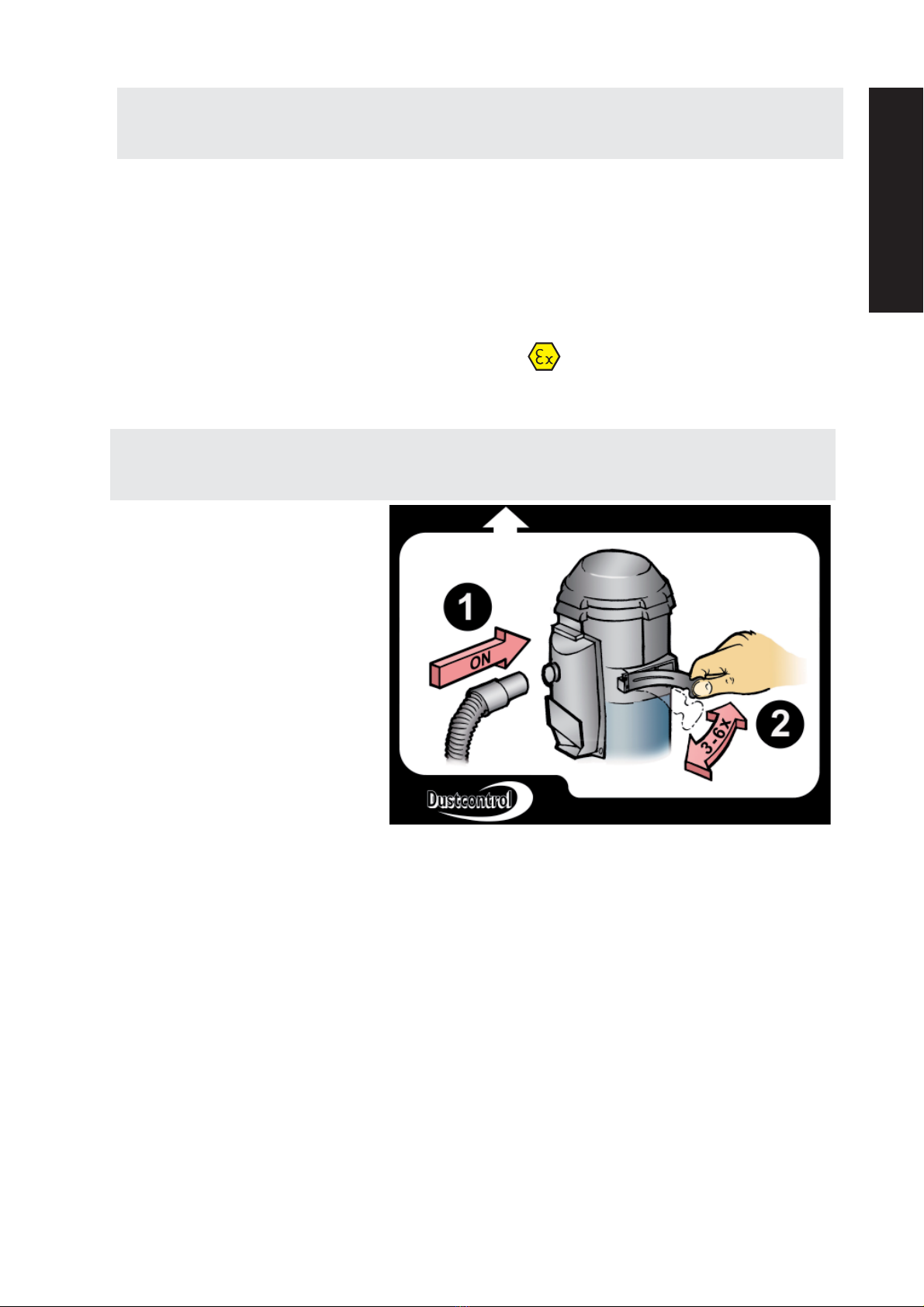

Aggregatet ska vara igång vid ﬁlterrens-

ning. Lossa slangen från sugröret och tryck

in plasthylsan mot den svarta stoppklacken

på utblåsningskanalen, så att maximalt un-

dertryck skapas i cyklonen. Öppna luckan

på sidan 3-6 gånger. Luften rusar in i ma-

skinen och rensar ﬁltret med pulsverkan.

Behållaren under cyklonen bör tömmas när den är fylld till ca 2/3.

II 3D IP5x T 85 C

DC 2800 EX, 6

2010-10-12 Part No 9496

Service

Vid rengöring och skötsel av maskinen ska man stänga av

maskinen och dra ur kontakten.

Finﬁltret bör bytas minst en gång per år. Endast original-

ﬁlter får användas. Om maskinen har mikroﬁlter ska det

bytas efter ca 300 timmar. Använd skyddsmask vid bytet

och gör det i ett slutet rum. Utbytta ﬁlter ska läggas i en

plastsäck som försluts.

Filterbyte:

Lossa och lyft av motordelen. Lyft ﬁltret rakt uppåt. Trä

vid behov den medföljande plastsäcken över cyklonen för

att undvika att dammet i ﬁltret sprids.

Vid ﬁlterbyte kontrollera packningen. En otät packning

kan förorsaka utsläpp av hälsofarligt damm. Använd

aldrig gamla packningar eller piratﬁlter. Maskinen får så-

ledes inte användas för hälsofarligt damm med ett insatt

piratﬁlter, även om detta är testat och godkänt av någon

testinstitution.

Kontrollera regelbundet att elkabeln inte är skadad.

DC 2800 EX ska funktionsprovas och ses över minst en

gång per år eftersom det är en maskin för explosiva mil-

jöer. Slitna delar måste bytas ut. Äventyra aldrig funk-

tion och livslängd. Använd endast originaldelar.

För ﬂäktmotorer är den typiska livslängden > 10 000

timmar.

Övriga tillbehör, se Dustcontrols katalog.

Tillbehör

Benämning Art nr

Finlter, polyester med

integrerat lterskydd 42028

Mikrolter 42027

DC 2800 EX, 7 Part No 9496

Problem Orsak Åtgärd

Motorn startar inte. El ej ansluten. Anslut el.

Fläkten är blockerad. Beställ service.

Temperaturen överstiger Dra ur strömkabeln, vänta

55 grader C. cirka 30 min och anslut igen.

Motorn stannar direkt Felaktig säkring. Byt till korrekt säkring.

efter start.

Fläkten är blockerad. Beställ service.

Temperaturen överstiger Dra ur strömkaben, vänta

55 grader C. cirka 30 min och anslut igen.

Motorn går men maskinen Sugslangen inte ansluten. Anslut slangen.

suger inte. Stopp i slangen. Vänd slangen eller rensa.

Behållaren är inte stängd. Stäng/lås behållaren.

Motorn går men maskinen Hål på sugslangen. Byt slang.

suger dåligt.

Igensatt lter. Rensa eller byt.

Sugslang för lång el smal. Byt slang.

Slangen delvis igensatt. Vänd slangen eller rensa.

Motoröverdelen dåligt Justera motoröverdelens

fastsatt. fastsättning.

Stoft har fastnat i cyklonen. Ta bort toppen och rensa

cyklonen.

Maskinen blåser ut damm. Filtret har lossnat eller Kontrollera och byt vid behov.

gått sönder.

Onormalt ljud från maskinen. Något kan ha gått sönder. Beställ service.

FELSÖKNING

SVENSKA

Garantitiden är två år och avser fabrikationsfel. Garantin

gäller under förutsättning att maskinen används på normalt

sätt och får den service som krävs. Normalt slitage ersätts

inte.

Garanti

Reparationer ska utföras av Dustcontrol AB eller av personer

som godkänts av Dustcontrol AB. I annat fall förverkas

garantin.

DC 2800 EX, 8

2010-10-12 Part No 9496

Safety Considerations

Read all instructions before attempting to operate this

machine and save these instructions.

Warning! When using electric machines, basic safety

precuations should always be followed to reduce the

risk of ﬁre, electric shock and personal injury, including

the following:

1. No hot particles nor ignition sources are allowed

to be sucked into the unit.

2. Work area environment

Don´t expose the machine for rain. Don´t use it in

damp or wet locations or in presence of ﬂammable

liquids or gases.

3. Overload

Never let the machine operate fully throttled. Always

follow the regulations pertinent to the material you

are working with ie asbestos. Don´t use the machine

for purposes that it isn´t intended for.

4. Body injuries

Never let the suction come in contact with parts

of the body. e strong suction eﬀect can hurt the

blood-vessels in the skin. Don´t repair the electric

components yourself, get somebody qualiﬁed. Faults

may cause injury. See also below under warnings.

5. Don´t abuse cord

Never pull the machine by cord. Keep cord from

heat and sharp edges. Check the electric cable regu-

larly if damage.

6. Important measure

With cleaning and maintenance on the machine,

the power cable should be dis-connected from the

supply.

7. Maintain the machine with care

Keep machine clean and check that the hose is enti-

red and that all gaskets are tight. Follow instructions.

Keep handles dry and free from oil and grease.

8 Checking of damage

Before futher use of the machine it should be care-

fully checked that the machine is unda-maged. If

there are any damaged parts these should be repaired

by of a Dustcontrol authorized service center.

9. Warning

Use only accessories and replacable parts which

are available in Dustcontrol catalogue. Note! Only

antistatic or metallic conductive suction accessories

may be used. If you use wrong spare parts (ﬁlter and

collection sacks) the machine can leak hazardous

dust which can cause personal injury. e handle on

the top of the machine can only be used by manual

power and empty container.

TECHNICAL DATA

HxWxL 1100 x 440 x 550 mm

Weight 19 kg

Inlet φ50 mm

Hose length 5 m

Container 40 l

Plastic sack 700 x 560 mm

Flow, max, 115/230 V 210/185 m3/h

Neg. pressure, max, 115/230 V 30/25 kPa

Power consumption 115/230 V 1500/1300 W

Fine lter polyester, area 1.5 m2

Degree of separation

ne lter (EN 60335-2-69 Class M) 99.9 %

Filter area, microlter 0.85 m2

Degree of separation,

microlter (EN 1822-1) HEPA H13

(EN 60335-2-69 Klass H) 99.995 %

Container 40 l

Sound level 70 dB(A)

DC 2800 EX, 9 Part No 9496

II 3D IP5x T 85 C

e DC 2800 EX is a stable, tough and reliable machine.

It can be used for spot extraction in many diﬀerent app-

lications ie: grinding and cleanup. e machine can be

used in temperatures between 0 and +50 degrees Celsius.

e DC 2800 EX shall be used for suction and separa-

tion of dried dust. It has been developed for explosion

risk environments and for companies who have high

demands for clean production, e.g. companies within the

food, electronics or woodwork industries.

e machine fulﬁls the demands for separation of un-

healthy dust.

ATEX

e unit and accessories are suitable for use in Zone 22, in

use with non-conductive dust.

Description

Operation

Connect the unit to a suitable power source,

note requirements on the ID plate. If an

extension cord is to be used, only waterproof

cords are acceptable.

e DC 2800 EX is equipped with a ﬁlter

indication lamp that indicates when the

ﬁlter needs cleaning or changing. e ﬁlter

is genereally cleaned once or twice daily

during normal continuous operation. e

unit must be in operation to perform ﬁlter

cleaning. Loose the tube from the suction

pipe and press the plastic cage against the

black stop head on the exhaust channel so

that maximum pressure is created in the

cyclone.

Open the port on the side o the unit three

to six times. is reverse pulse of air cleans

the ﬁlter.

e container under the cyclone should be emptied when it is ﬁlled to ca 2/3.

ENGLISH

DC 2800 EX, 10

2010-10-12 Part No 9496

Service

During cleaning and service of the unit, the unit should

be disconnected from the power supply.

e ﬁne ﬁlter should be changed at least once per year.

Use only original parts for replacement. If the unit is

equipped with a HEPA ﬁlter, this ﬁlter should be changed

every 300 working hours. Use breathing protection and

perform this operation in a contained area. e used ﬁlter

should be placed in containment and disposed of in the

proper and prescribed method.

Filter change:

Remove the motor head. Lift the ﬁlter straight up out of

the cyclone. When required, the enclosed plastic sack can

be placed over the cyclone for a dust-free ﬁlter change.

e ﬁlter is lifted directly into the sack.

During the ﬁlter change, check the ﬁlter gasket. A dama-

ged gasket can allow the release of hazardous dust. Never

use old gaskets or after-market ﬁlters. Use only genuine

Dustcontrol spare parts to maintain the unit for use on

hazardous dusts.

Check regularly that the electrical cable is not damaged.

e DC 2800 EX should be performance tested at least

once per year because it may be used in explosive inviron-

ments. Worn parts must be replaced.

For vacuum motor the typical average > 10 000 hours.

Description Part no

Fine lter, polyester with

integrated lter cover 42028

Microlter 42027 Other accessories, see Dustcontrol catalogue.

Accessories

Inhaltsverzeichnis

Sprachen:

Andere Dustcontrol Staubsauger Handbücher

Dustcontrol

Dustcontrol DC 3800 H Asbest Bedienungsanleitung

Dustcontrol

Dustcontrol DC 3800 H Turbo EX Bedienungsanleitung

Dustcontrol

Dustcontrol TPR 53 Bedienungsanleitung

Dustcontrol

Dustcontrol DC 2800c Montageanleitung

Dustcontrol

Dustcontrol DC 1800 eco XL Bedienungsanleitung

Dustcontrol

Dustcontrol DC 5900H Asbest Bedienungsanleitung

Dustcontrol

Dustcontrol DC 2800c/Auto Bedienungsanleitung

Dustcontrol

Dustcontrol DC AirCube 500 Bedienungsanleitung

Dustcontrol

Dustcontrol DC F Tromb c Bedienungsanleitung

Dustcontrol

Dustcontrol DC 5800c 11 kW S Bedienungsanleitung

Dustcontrol

Dustcontrol DC 2900 Bedienungsanleitung

Dustcontrol

Dustcontrol DC 3900c Bedienungsanleitung

Dustcontrol

Dustcontrol DC Tromb H Bedienungsanleitung

Dustcontrol

Dustcontrol DC 3900 Twin Bedienungsanleitung

Dustcontrol

Dustcontrol DC 1800 Autostart Bedienungsanleitung

Dustcontrol

Dustcontrol DC Tromb 400c Bedienungsanleitung

Dustcontrol

Dustcontrol DC 3800 Bedienungsanleitung

Dustcontrol

Dustcontrol DC 3800 H Bedienungsanleitung

Dustcontrol

Dustcontrol DC Tromb 400 Bedienungsanleitung

Dustcontrol

Dustcontrol DC 50-W Bedienungsanleitung

Dustcontrol

Dustcontrol DC 1800 TR EX Bedienungsanleitung

Dustcontrol

Dustcontrol DC Tromb 400 H Asbest Bedienungsanleitung

Dustcontrol

Dustcontrol DC 1800H eco/XL Bedienungsanleitung

Dustcontrol

Dustcontrol DC 3800c Twin Montageanleitung

Beliebte Staubsauger Handbücher anderer Marken

Bissell

Bissell LittleGreen Proheat 1425 Series Bedienungsanleitung

Panasonic

Panasonic MC-YL637S147-AE Bedienungsanleitung

NEFF

NEFF N17XH10 0 Series Bedienungsanleitung

LG A9 Series Bedienungsanleitung

Oreck

Oreck Cordless Captura BK51700 Series Bedienungsanleitung

Kogan

Kogan KAVACROBVWA Bedienungsanleitung

Kränzle

Kränzle VENTOS 50 ID Benutzerhandbuch

EVVO

EVVO Ai35 Bedienungsanleitung

DeWalt

DeWalt DWH200D Bedienungsanleitung

Pontec

Pontec Pondomatic Vacuum Cleaner Bedienungsanleitung

Cleanmaxx

Cleanmaxx PC-P007E Bedienungsanleitung

Exido

Exido 240-114 Bedienungsanleitung

RIDGID

RIDGID WD1685AU0 Bedienungsanleitung

Ezviz

Ezviz RE4P Bedienungsanleitung

STG global

STG global TANVAC HDV3000 Bedienungsanleitung

Shark

Shark ROTATOR PRO COMPLETE NV550 Series Bedienungsanleitung

Factory

Factory M3340 Bedienungsanleitung

Shop-Vac

Shop-Vac VN92 SERIES Bedienungsanleitung
