IFM Electronic efector300 SI1004 Bedienungsanleitung
Bedienungsanleitung
Operating instructions
Notice utilisateurs
Strömungssensor
analog
Flow sensor analog
Sonde de débit
analogique
SI1004
SI1104
R
DEUTSCHENGLISHFRANÇAIS
Sachnr. 701887/01 02/05
2
Weitere Informationen
Bestimmungsgemäße Verwendung . . . . . . . . . . . . . . . . . . Seite 5
Inbetriebnahme / Betrieb / Wartung . . . . . . . . . . . . . . . . . Seite 10
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 11
•Installieren
Montage →Seite 6, elektrischer Anschluß →Seite 8.

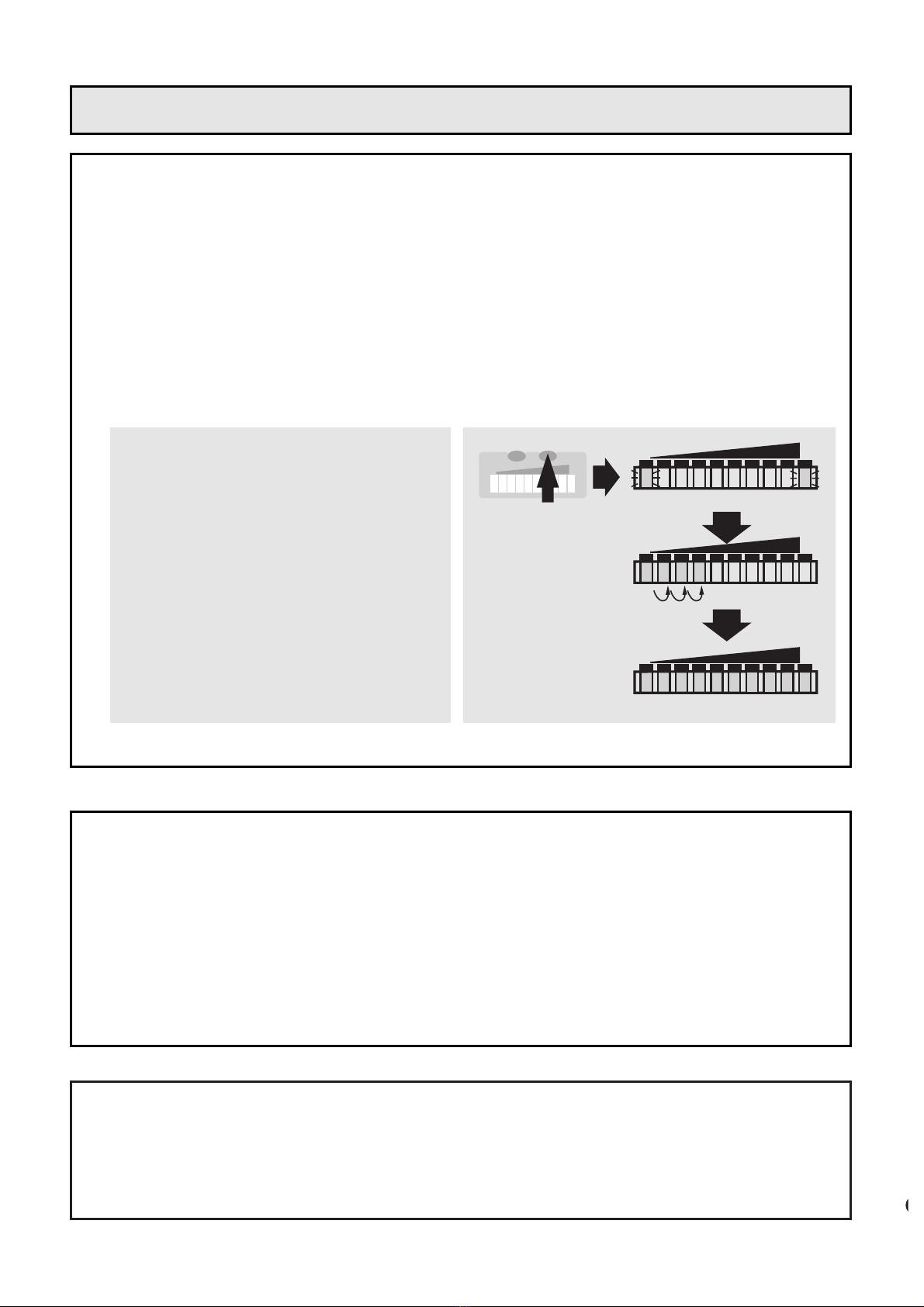

•HI-Abgleich
Schalten Sie die Betriebsspannung ein.
Nach etwa 15s ist das Gerät betriebsbereit.
Lassen Sie das Medium mit der gewünschten Maximal-
strömung (HI) in der Anlage fließen.
•Das Gerät ist betriebsbereit.
Drücken Sie die Taste Learn/Set
und halten Sie sie gedrückt.
Die grünen LEDs rechts und links
blinken,
nach 5s füllt sich der LED-Balken
(grün) von links nach rechts
(lassen Sie die Taste los, sobald
die ersten LEDs leuchten).
Die Anzeige verlischt kurzzeitig.
Das Gerät speichert die aktuelle
Strömung als Maximalströmung.
LO HI
LO HI
HILO
>5...<10
MS
Kurzanleitung
Weitere Einstellmöglichkeiten (→Seite 9)
•Der HI-Abgleich genügt für die meisten wasserbasierten
Applikationen. Optional: auf Minimalströmung abgleichen (LO-
Abgleich).
•Einstellung zur Überwachung und optischen Anzeige von
Überströmung.
•Rücksetzen auf Werkseinstellung.
3Sachnr. 701887/01
MODE /
ENTER
2468
LEARN /
SET
103579
LO HI
FLOW RATE
Einstelltasten
Aktuelle Strömung im Anzeigebereich
(grüner LED-Balken)
Betriebsanzeige (Run-Modus)
Überströmung (LED 9 blinkt)
Unterströmung (LED 0 blinkt)
Betriebsanzeige
2468103579
2468103579
2468103579
Bedien- und Anzeigeelemente
Mode / Enter:
•Anwahl der Menüpunkte und Bestätigung
Learn/Set:
•Abgleich auf Maximal- / Minimalströmung;
•Reset (Werkseinstellung wieder herstellen);
•Einstellen von Werten
(kontinuierlich durch Dauerdruck; schrittweise durch Einzeldruck)
Einstelltasten
4Sachnr. 701887/01
2468103579
LO HI
1x
5s
1x
...
>5...<10s
>10...<15s
>15...<20s
Abgleich Minimalströmung
Abgleich Maximalströmung
Geräte-
funktionen
(ENTER-Taste)
Abgleich /
Werkseinstellung
(SET-Taste)
Überwachung Überströmung
Run-Modus
LED = grünLED = orange LED = rot
Menüstruktur
Rücksetzen Werkseinstellung
Der Strömungssensor
•erfaßt die Strömungsgeschwindigkeit in flüssigen Medien,
•setzt sie in ein analoges Ausgangssignal um (4 ... 20mA),
•und zeigt den relativen Strömungswert innerhalb des einstellbaren
Erfassungsbereichs durch ein LED-Display an:
- LED 0 = unteres Ende des Erfassungsbereichs (Minimalwert / LO)
- LED 9 = oberes Ende des Erfassungsbereichs (Maximalwert / HI)
•Zusätzlich können angezeigt werden:
- Überströmung: LED 9 blinkt, wenn die Strömung 2 LEDs über dem
Anzeigebereich liegt; Ausgangsstrom > 20mA;
- Unterströmung / Strömungsstillstand: LED 0 blinkt, wenn die
Strömung unterhalb des Anzeigebereichs liegt.
Das Ausgangssignal folgt der
Kennlinie des Sensors. Es zeigt
(wie die LED-Kette) die relative
Strömungsgeschwindigkeit
innerhalb des eingestellten
Erfassungsbereichs.
Intern wird die Signaländerung
zwischen LO und HI in 10 Teile
geteilt und durch LED-Kette und
Stromausgang angezeigt.
5
DEUTSCH
0
20,0
18,4
16,8
15,2
13,6
12,0
10,4
8,8
7,2
5,6
4,0
2468103579
LO HI
Sensor-
signal
Ausgangssignal in mA
Kennlinie
Strömungs-
geschwindigkeit
LED
Bestimmungsgemäße Verwendung
Das Gerät ist adaptierbar an unterschiedliche Prozeßanschlüsse.
(Adapter sind gesondert als Zubehör zu bestellen).
•Montieren Sie das Gerät bei waagerecht verlaufenden Rohren
möglichst seitlich (Abb 1).
Bei Montage von unten sollte die Rohrleitung frei von
Ablagerungen sein.
Bei Montage von oben sollte die Rohrleitung vollständig mit dem zu
überwachenden Medium gefüllt sein.
•Montieren Sie das Gerät bei senkrecht verlaufenden Rohren in der
Steigleitung (Medium strömt aufwärts, Abb. 2).
Um Fehlfunktionen zu vermei-
den, müssen Mindestabstände
zwischen Strömungswächter
und Krümmungen, Ventilen,
Reduzierungen u. ä. eingehalten
werden:
•Mindestens 5 mal Rohrdurch-
messer an der Anströmseite
(A).
•Mindestens 3 mal Rohrdurch-
messer an der Abströmseite
(B).
6
1 2
D
A
B
min.
5 x D
min.
3 x D
3
Montage
1. Fetten Sie die Überwurfmutter (3) und alle Gewinde mit Schmier-
paste ein, um mehrmaliges Lösen und Festziehen zu gewährleisten.
Achtung: Es darf kein Fett auf die Sensorspitze (A) gelangen.
2. Schrauben Sie den passenden Adapter (2) auf den Prozeßanschluß(1).
3. Setzen Sie den Strömungswächter auf den Adapter und ziehen Sie
die Überwurfmutter (3) an; (Anzugsdrehmoment max. 50Nm).
Halten Sie dabei das Gerät in seiner Ausrichtung..
Eintauchtiefe des Sensors: mindestens 12mm in der Rohrleitung.
Bei Verwendung der als Zubehör lieferbaren Adapter ist die korrekte
Eintauchtiefe sichergestellt.
Achtung: Die Sensorspitze darf die Rohrwand nicht berühren.
7
DEUTSCH
1 2 3
A
Gewinde M18 x 1,5
27
13,5
27
13,5
35
21
Montagemaßmit
M12-Adapter Montagemaßmit
G¼-Adapter Montagemaßmit
G½-Adapter
Das Gerät darf nur von einer Elektrofachkraft installiert werden.
Befolgen Sie die nationalen und internationalen Vorschriften zur
Errichtung elektrotechnischer Anlagen.
Spannungsversorgung nach EN50178, SELV, PELV.
Um die "limited Voltage" Anforderungen gemäß UL 508 zu
erfüllen, mußdas Gerät aus einer galvanisch getrennten Quelle
versorgt und durch eine Überstromeinrichtung abgesichert werden.
Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät
folgendermaßen an:
Nach dem Einschalten der Versorgungsspannung leuchten alle LEDs
auf und verlöschen wieder schrittweise.* Danach ist das Gerät
betriebsbereit.
*Während dieser Zeit liegt das Ausgangssignal bei 20mA.
Bei Unterspannung geht das Ausgangssignal auf 0mA zurück.
8
L+
3
4
2
1
L-
BU
WH
BN
BK n. c.
3
1
4
2
Adernfarben bei ifm-Kabeldosen:
1 = BN (braun), 2 = WH (weiß),
3 = BU (blau), 4 = BK (schwarz)
n.c. = nicht belegt
Steckeransicht
(am Gerät)
Elektrischer Anschluß
■■Überwachungsbereich Strömung einstellen
HI-Abgleich
•Medium mit gewünschter Maximalströmung in der Anlage fließen
lassen.
•>5...<10s lang Taste Learn/Set drücken (= Abgleich auf
Maximalströmung / oberes Ende des Überwachungsbereichs).
Optional: LO-Abgleich
Der HI-Abgleich genügt für die meisten wasserbasierten
Applikationen. Zusätzlich können Sie das Gerät in einem zweiten
Schritt auf Minimalströmung abgleichen:
•Medium mit gewünschter Minimalströmung in der Anlage fließen
lassen bzw. Strömung anhalten.
•>10...<15s lang Taste Learn/Set drücken (= Abgleich auf Minimal-
strömung oder Strömungsstillstand / unteres Ende des Über-
wachungsbereichs).
■■Überwachung auf Überströmung
•1 x kurz Taste Mode/Enter drücken.
•5s lang Taste Learn/Set drücken, loslassen, wenn LED blinkt.
•Taste Learn/Set mehrmals drücken, um die LED für den oberen
Anzeigewert der Betriebsströmung zu verschieben.
•1 x kurz Taste Mode/Enter drücken.
■■Werkseinstellung wieder herstellen
•>15...<20s lang Taste Learn/Set drücken.
■■Für die Einstellvorgänge gilt:
•Wird während des Einstellvorgangs 15s lang keine Taste gedrückt,
geht das Gerät mit unveränderten Werten in den Betriebsmodus
zurück.
•Ist der Abgleich nicht möglich, blinken alle roten LEDs. Danach geht
das Gerät mit unveränderten Werten in den Betriebsmodus zurück.
9
DEUTSCH
Programmieren
■■Verriegeln / Entriegeln
Das Gerät läßt sich verriegeln, so daßunbeabsichtigte Fehleingaben
verhindert werden: Drücken Sie im Run-Modus 10s lang die beiden
Einstelltasten. Sobald die Anzeige verlischt, ist das Gerät verriegelt
oder entriegelt.
Auslieferungszustand: Nicht verriegelt.
Bei verriegeltem Gerät verlischt die Anzeige kurz, wenn die
Mode/Enter-Taste gedrückt wird.
Nach dem Einschalten der Versorgungsspannung leuchten alle LEDs
auf und verlöschen wieder schrittweise.* Danach ist das Gerät
betriebsbereit.
*Während dieser Zeit liegt das Ausgangssignal bei 20mA.
Überprüfen Sie die Sensorspitze von Zeit zu Zeit auf Ablagerungen.
Reinigen Sie sie gegebenenfalls mit einem weichen Tuch.
Fest anhaftende Ablagerungen (z. B. Kalk) lassen sich mit handelsüb-
lichem Essigreiniger entfernen.
10
Inbetriebnahme / Betrieb / Wartung
