Metra Electronics 95-7018 Bedienungsanleitung
METRA - The World’s best kits ®metraonline.com
REV. 9/6/2016 INST95-7018
Installation instructions for part 95-7018
®
CAUTION!
All accessories, switches, climate controls panels, and
especially air bag indicator lights must be connected before cycling
the ignition. Also, do not remove the factory radio with the key in the
on position, or while the vehicle is running.
© COPYRIGHT 2016 METRA ELECTRONICS CORPORATION
• ISO DDIN radio provision
• 95-7018B - matte black
95-7018CHG - charcoal gloss

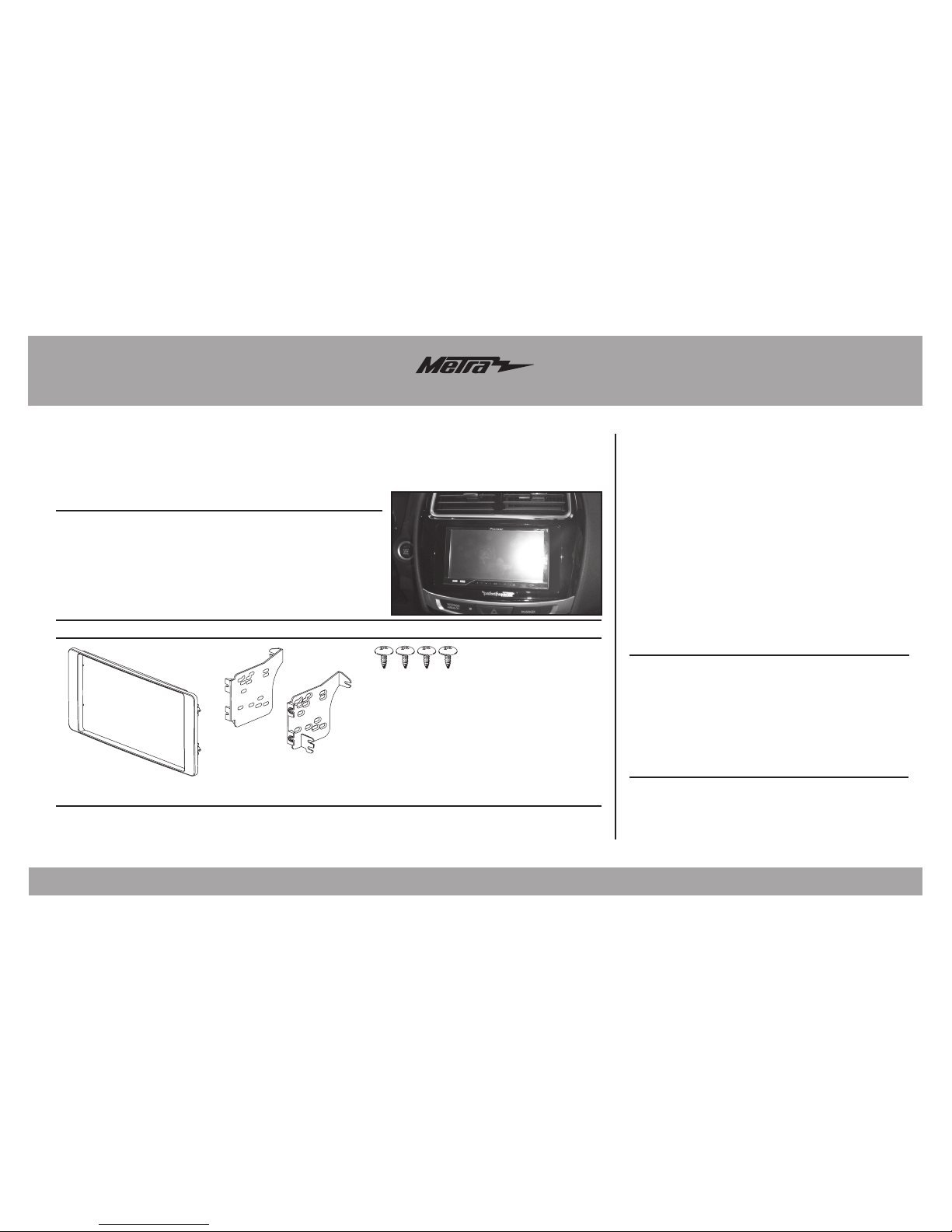

• A) Radio trim panel • B) Radio brackets • C) (4) #8 x 3/8” Phillips screws
KIT FEATURES
KIT COMPONENTS
WIRING & ANTENNA CONNECTIONS (sold separately)
Wiring Harness: • 70-7005
Antenna Adapter: • Not required
• Panel removal tool • Phillips screwdriver
TOOLS REQUIRED
Mitsubishi Outlander Sport 2015-up
95-7018
A
C
B
Dash Disassembly ................................................. 2
Kit Assembly .......................................................... 3
Table of Contents
95-7018
2
Dash Disassembly

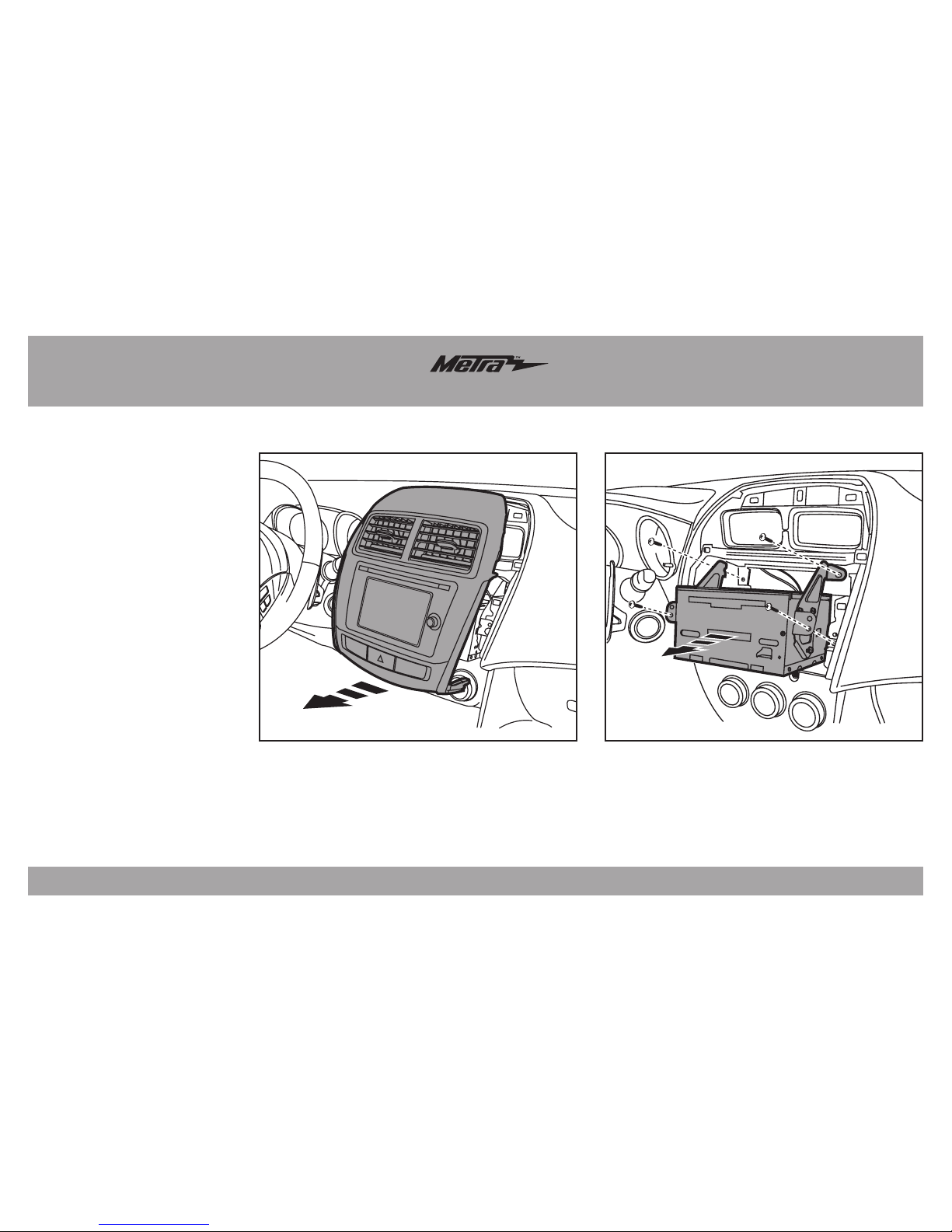

1. Unsnap and remove the radio trim
panel. (Figure A)
2. Remove (4) screws and remove the
factory radio. (Figure B)
Continue to kit assembly
(Figure A) (Figure B)
95-7018
3
Kit Assembly
ISO DDIN radio provision

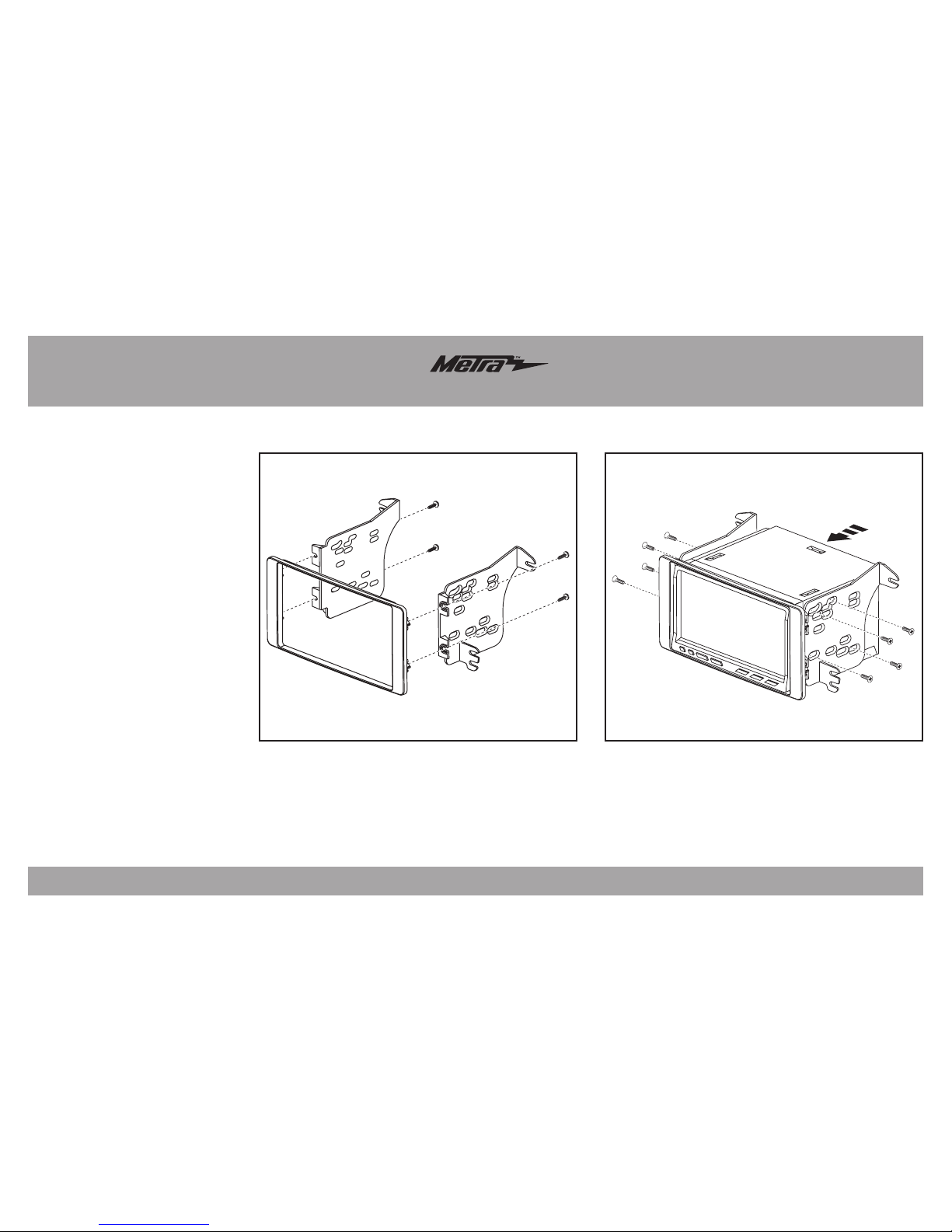

1. Attach the radio brackets to the
radio trim panel using (4) #(8)
x 3/8” Phillips screws supplied.
(Figure A)
2. Slide the radio into the completed
assembly, and then secure it to the
assembly using screws supplied
with the radio. (Figure B)
3. Locate the factory wiring harness
and antenna connector in the
dash, and complete all necessary
connections to the radio. Metra
recommends using the proper
mating adapter from Metra and/or
AXXESS. Test the radio for proper
operation.
4. Reassemble the dash in reverse
order of disassembly.
(Figure A) (Figure B)
METRA - The World’s best kits ®metraonline.com © COPYRIGHT 2016 METRA ELECTRONICS CORPORATION
REV. 9/6/2016 INST95-7018
KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
Metra recommends MECP
certified technicians
Installation instructions for part 95-7018
®
IMPORTANT
If you are having difficulties with the
installation of this product, please call our
Tech Support line at 1-800-253-TECH.
Before doing so, look over the instructions a
second time, and make sure the installation
was performed exactly as the instructions
are stated. Please have the vehicle apart
and ready to perform troubleshooting steps
before calling.
METRA - The World’s best kits ®metraonline.com
REV. 9/6/2016 INST95-7018
Instrucciones de instalación para la pieza 95-7018
®
¡PRECAUCIÓN!
Todos los accesorios, interruptores, paneles de con-
troles de clima y especialmente las luces del indicador de las bolsas
de aire deben estar conectados antes ciclar la ignición. Además, no
quite el radio de fábrica con la llave en la posición o de encendido ni
con el vehículo funcionando.
© COPYRIGHT 2016 METRA ELECTRONICS CORPORATION
• Provisión de radio ISO DDIN
• 95-7018B - negro mate
• 95-7018CHG - gris oscuro brillante
• A) Panel de la moldura del radio • B) Soportes del radio • C) (4) tornillos Phillips #8 x 3/8”
CARACTERÍSTICAS DEL KIT
COMPONENTES DEL KIT
CABLEADO Y CONEXIONES DE ANTENA (se venden por separado)
Arnés de cables: • 70-7005
Adaptador de antena: • No requerido
• Herramienta para quitar paneles
• Destornillador Phillips
HERRAMIENTAS REQUERIDAS
Mitsubishi Outlander Sport 2015 y mas
95-7018
A
C
B
Desmontaje del tablero ......................................... 2
Ensamble del kit .................................................... 3
Indice
95-7018
2
Desmontaje del tablero
1. Suelte a presión y quite el panel de
la moldura del radio (Figura A)
2. Quite los (4) tornillos y quite el
radio de fábrica. (Figura B)
Continúe ensamble del kit
(Figura A) (Figura B)
95-7018
3
Ensamble del kit
(Figura A) (Figura B)
Provisión de radio ISO DDIN
1. Una los soportes del radio al panel
de la moldura del radio con los
(4) tornillos Phillips #(8) x 3/8”
suministrados. (Figura A)
2. Deslice el radio en el ensamble
terminado y luego sujételo
al ensamble con los tornillos
suministrados con el radio.
(Figura B)
3. Localice el arnés de cableado
de fábrica y el conector de la
antena en el tablero y realice
todas las conexiones necesarias
al radio. Metra recomienda el
uso de adaptadores adecuados
de acoplamiento de Metra y/o
de AXXESS. Pruebe el radio
para verificar que funcione
correctamente.
4. Vuelva a armar el tablero al revés
de como lo desarmó.
METRA - The World’s best kits ®metraonline.com © COPYRIGHT 2016 METRA ELECTRONICS CORPORATION
REV. 9/6/2016 INST95-7018
KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
Metra recomienda técnicos
con certificación del Programa
de Certificación en Electrónica
Móvil (Mobile Electronics
Certification Program, MECP).
EL CONOCIMIENTO ES PODER
Mejore sus habilidades de instalación y
fabricación inscribiéndose en la escuela de
dispositivos electrónicos móviles más reconocida
y respetada de nuestra industria. Regístrese en
www.installerinstitute.com o llame al
800-354-6782 para obtener más información y
avance hacia un futuro mejor.
Instrucciones de instalación para la pieza 95-7018
®
IMPORTANTE
Si tiene dificultades con la instalación
de este producto, llame a nuestra línea
de soporte técnico al 1-800-253-TECH.
Antes de hacerlo, revise las instrucciones
por segunda vez y asegúrese de que la
instalación se haya realizado exactamente
como se indica en las instrucciones. Por
favor tenga el vehículo desarmado y listo
para ejecutar los pasos de resolución de
problemas antes de llamar.
